产品简介

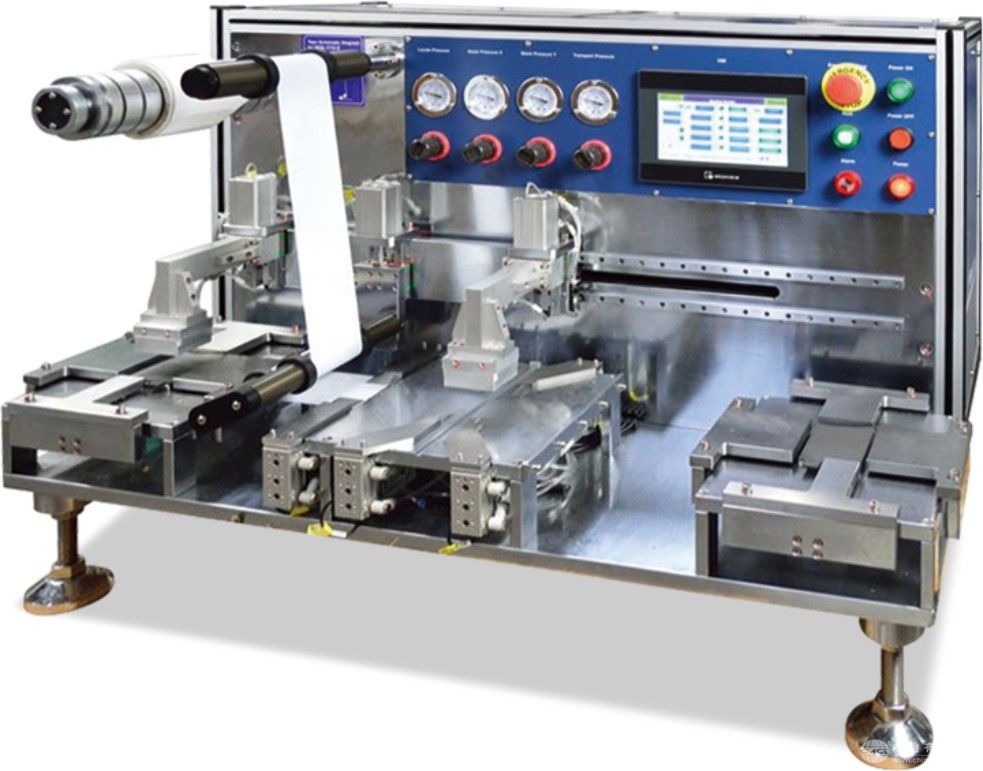

主要用于锂电芯正，负极与隔膜的Z形叠片装配。
该设备实现人工装片、后续极片位置校正和叠片过程采用全自动来完成，具有叠片效率高、叠精度高的特点。设备设计最大可层叠300*300mm的电芯，不同尺寸可通过调整夹具实现，非常适用于叠片型锂离子电池的研发和样品制作。该设备采用单悬臂结构设计，卷料隔离膜自动恒张力控制，自动纠编控制。
主要特点：
*叠片数量可按照预先设定进行自动控制;
*采用兼容性设计，电池尺寸变化可通过调节定位夹具实现，调节范围大;
*PLC控制，HMI操作，使用维护方便;
*极片人工装片，自动定位，机械手自动吸片，自动层叠;
*卷料隔膜自动伺服恒张力控制。
*隔膜自动光电纠编控制。
*设有自动滴离子水装置
技术参数：
*设有自动滴离子水装置
*叠片方式Z字形叠片
*操作方式人工上料，机械手取料叠片，自动拉隔膜.
*叠片精度整齐度≤±0.3mm
*叠片范围电池Min. L40mm *W40mm，Max. L300mm*W300mm，不含极耳
*叠片厚度Max.30mm
*叠片层数Max. 500可设定
*隔膜卷径Max. 300mm
*隔膜卷芯3寸卷芯，气涨轴夹紧
*卷料隔膜自动伺服恒张力控制。
*隔膜自动光电纠编控制。
*安装尺寸L1000mm*W780mm*H750mm
*重量约400Kg
*电源电压单相AC220V±10%(可定制110VAC)，频率50Hz/60Hz，功率0.6KW
*气源0.5~0.8MPa压缩空气
*使用环境建议环境温度25±3℃，湿度30~90RH，无振动和电磁干扰.
