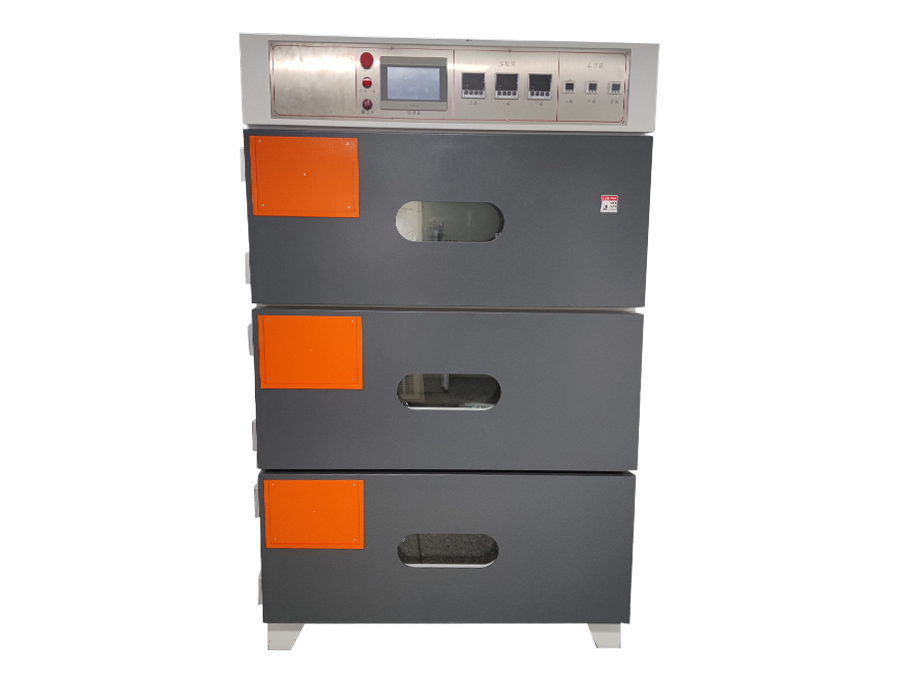

1、 基本结构有 5 个部分组成：
1. 机架部分;
2. 内腔部分;
3. 抽真空充氮气部分;
4. 电气控制部分;
5. 外循环部分;
2、 工作原理
每台机可连续循环工作;基本流程：开门将电芯或极片放入烤箱中，再设定加热时间、 真空时间、氮气时间系统将根据已设定的时间参数自动完成加热和定时换气，完成烘烤过程。
3、配置
3.1、内腔：采用 3.0mm 不锈钢，加强筋为铁方通材料加工
3.2、机架：采用 1.5mm 优质冷轧板制成，由两层保温组成，棉为硅酸铝、铝箔棉、隔音棉三种分层 制作;
3.3、热风系统：各层均由风机、发热箱、风道、风管等组成，更能达到温度的一致性 ;
3.4、控制系统：由 PLC、触摸屏、压力传感器、高真空挡板阀、固态继电器、温控仪、电磁阀组等 组成;
3.4、五金件：包括门、后盖、真空管及其它冲压件等组成;
4、机器特点
4.1、开门方式：单开门;弹性双层玻璃门，三层压力检测，有过压保护作用;
4.2、内胆密封圈:开模浇筑而成硅橡胶 O 型密封圈，耐高温、耐腐蚀
4.3、原理：环绕式热风外循环。双层隔热式保温，外温不高于室温+15 度;
4.4、加热结构：采用 O 型外部循环风，左边出风，右边吸风，达到温度一致性;
4.5、高真空气动挡板阀，隔离式三层单独控制;
4.6、触摸屏显示， 自动循环自动控制，完成最后一步回到真空保压;数显安全温度;
4.7、设有多位式超温保护温度控制装置，可有效防止温度失控等温度控制安全问题，提高了超温保 护的精准性;
4.8、控制屏采用触摸屏集中操作，操作方便，控制可靠。程序控制器采用 PLC 控制，工作稳定可靠;
4.9、三层烤箱单独控制，可以分别设定总烘烤时间，周期时间，抽真空时间，干燥时间，参数设定 后，可以按下自动按键进入自动烘烤程序，当时间到达烘烤时间后自动关机，如果温度超过安全温 度值，会自动发出报警并且红色指示灯亮，并自动停止加热，且在显示屏上显示报警信息;
4.10、往箱内充干燥气到-0.1Mpa 至-0.02Mpa 间任意设定值可自动停止充气;
4.11、正常工作中，故障提示报警及故障原因可描述于屏上;
4.12、真空管具有防腐性;
4.13、程序互锁防层间串气。
技术参数：
| 序号 | 项目 | 技术参数 |
| 1 | 加热原理 | 外循环热风加热 |
| 2 | 电源 | 380V 50HZ 14KW |
| 3 | 气源 | 干燥气体 0.1-0.2Mpa/真空-0.098- -0.1Mpa/压缩气 0.4-0.5Mpa |
| 4 | 温度 | 室温至 150℃ |
| 5 | 真空度 | 抽到－0.1-－0.098Mpa 间时，数显 24H 保压≥95% |
| 6 | 显示误差 | 设定值和稳定后表显值≤±0.1℃ |
| 7 | 保温性能 | 外壁温度不超过 45 度 (玻璃门除外) |
| 8 | 温度均一性 | 离壁 50MM 内腔各点：真空时≤±4.5℃，常压时≤±3.5℃ |
| 9 | 串温性 | ≤20℃ (邻层升温 100 度内，只比室温高 20 度内) |
| 10 | 响应速度 | 室温至 80℃≤30 分钟内表显达到设定值，空载芯部温度 稳定时间 60-120 分钟 |
| 11 | 抽真空和充氮气位置及 接口规格 | 接口位置在设备后部；抽真空接口为 DN20，充干燥气接 口为￠12mm 气管接口 |
| 12 | 内胆尺寸 (201 材质) | 350 高×850 宽×800 深×3 |
| 13 | 外形尺寸 | 2000 高×1270 宽×1150 深 |
| 14 | 外观颜色 (烤漆处理) | 灰白橙 |
