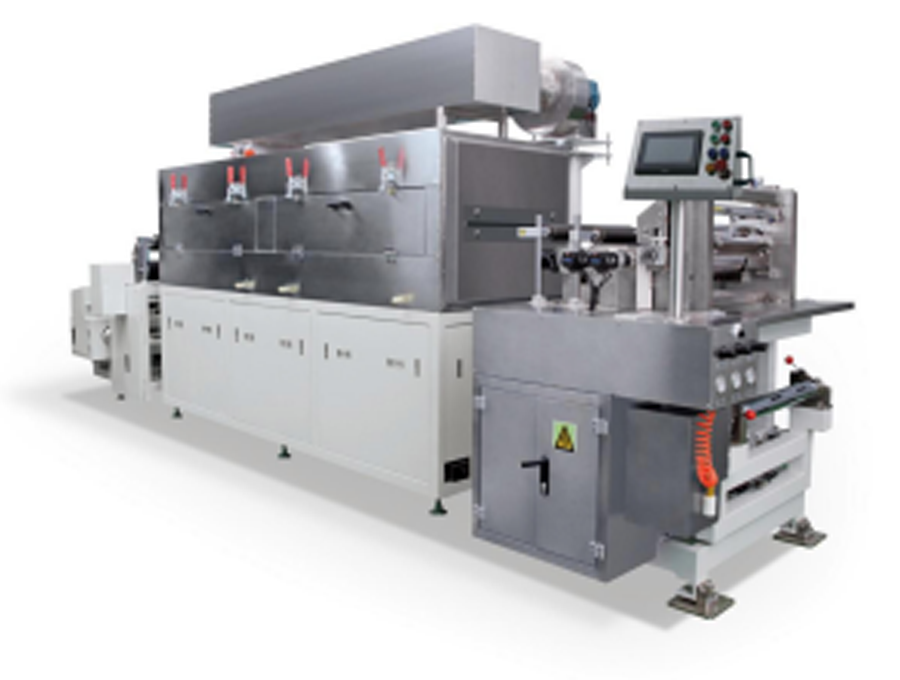

产品特点：
*基材张力控制，走带稳定，配置纠偏装置;
*热风式烘箱，干燥效果优质;
*三辊转移式涂布，有较宽的涂布窗口;
*逗号刮刀计量，配合精密调节机构，获得高涂布精度;
*PLC控制，触摸屏操作，方便易用;
*可选配溶剂回收处理装置
设备技术参数及设备主要配置
(一)设备主要配置：
| 序号 | 名称 | 产地 |
| 1 | PLC | 欧姆龙/松下（日本） |
| 2 | 触摸屏 | 台湾威纶 |
| 3 | 中间继电器 | 德国魏德米勒 |
| 4 | 伺服电机 | 安川/松下（日本） |
| 5 | 行星减速机 | 台湾台达 |
| 6 | 温控器 | 欧姆龙（日本） |
| 7 | 全自动纠偏 | 光电纠偏 |
| 8 | 全自动张力 | 伺服/张力传感器控制 |
| 9 | 主放(收)料伺服电机 | 日本松下 |
| 10 | 深沟球轴承（机头） | NSK/NTN |
| 11 | 涂布辊 | 电镀硬铬 |
| 12 | 背辊 | 进口三元乙丙橡胶 |
| 13 | 导向辊 | 铝合金表面阳极处理 |
（二）设备功能:
| 序号 | 项目 | 技术参数 | 备注 |
| 1. | 适合体系 | 磷酸铁锂、钴酸锂、锰酸锂、石墨、硅碳以及其它体系电池正、负极片涂布工艺 | |
| 2. | 涂布方式 | 连续涂布、间歇涂布 | 转移涂布机 |
| 3. | 烘箱节数 | 3节1米烘箱 | |
| 4. | 涂布速度 | 0~1.5米 | 视烘干情况而定 |
| 5. | 运行基材厚度 | 铝箔（Al）： 8～30um 铜箔(Cu)： 8～30um | |
| 6. | 辊面设计宽度 | 330 mm | |
| 7. | 保证涂布宽度 | 280mm以内 | |
| 8. | 涂布辊，胶辊 | Φ120mm | |
| 9. | 刮辊 | Φ80mm | |
| 10. | 涂布精度 | ±3um | |
| 11. | 双面涂膜重量精度(mg/cm2) | 涂布中心值±1.0% | |
| 12. | 适合浆料黏度 | 2000~12000 (mPas) | |
| 13. | 单面涂布干厚度范围 | 20-200μm | |
| 14. | 溶剂特性 | 油性溶剂NMP(s.g=1.033,b.p=204℃) | |
| 水性溶剂H2O/NMP(s.g=1.000,b.p=100℃) | |||
| 15. | 适合固含量范围 | 20~85% | |
| 16. | 涂布尺寸精度(mm) | L≤±1、W≤±0.5 |
L：长度方向 W：宽度方向 |
| 17. | 正反面对位精度(mm) | L≤±1、W≤±0.5 |
（三）各部分结构介绍：
1,整体式放卷，机头机构：
| 序号 | 项目 | 技术参数 | 备注 |
| 1. | 过辊安装结构 | 钢架牢固安装 | |
| 2. | 过辊表面处理 | 金属铝辊表面氧化 | |
| 3. | 张力控制系统 | 自动控制恒张力，张力范围0~50N,伺服电机控制 | |
| 4. | 纠偏方式 | 自动EPC控制，行程50mm | |
| 5. | 上卷料方式 | 料卷采用3英寸气胀轴气涨轴固定； | |
| 放卷单气胀轴 | |||
| 6. | 最大放卷卷径 | Ф250mm | |
| 7. | 气胀轴最大承重 | 25Kg | |
| 8. | 放卷气胀轴条数 | 1条 | |
| 9 | 主传动电机 | 伺服电机 | |
| 10 | 过辊表面处理 | 金属铝辊表面氧化， 圆跳动≤30um | |
| 11 | 刮刀结构 | 双面逗号刮刀 | |
| 12 | 涂辊（钢辊） | 表面镀硬铬 | |
| 13 | 背辊（胶辊） | 表面包进口三元乙丙胶 | |
| 14 | 刮刀间歇高度调整 | 手动调整; | |
| 15 | 单机头位置 | 烘道前安装、操作 |
3、烘道
| 序号 | 项目 | 技术参数 | 备注 |
| 1. | 烘箱结构 | 双层独立加热，上下排布 | |
| 2. | 烘箱长度 | 1米/节 ，共3节，三段控温 | |
| 3. | 材质 | SUS304不锈钢 | |
| 4. |
温度控制 |
分为正常工作温度控制、超温监测报警的保护控制，各段完全独立控制 | |
| 5. | 加温方式 | 电加热，热风循环结构 | |
| 6. | 单节烘箱加热功率 | 6KW | |
| 7. | 烘道内温度 | 设计Max150℃，单节烘箱内温差≤5℃ | |
| 8. | 吹风方式 | 上、下吹风，上、下风室共用加热体 | |
| 9. | 风嘴结构 | 风嘴槽采用专用模具开槽 | |
| 10. | 风机控制 | 接触器控制 | |
| 11. | 加热控制 | 固态继电器 | |
| 12. | 风机材质 | SUS304不锈钢 | |
| 13. | 溶剂回收系统 | 可选配 |
4、收卷机构：功能与放卷一样，如下
| 序号 | 项目 | 技术参数 | 备注 |
| 1. | 行进纠偏 | 出烘道口安装 | |
| 2. | 张力 | 自动控制恒张力，张力范围0~50N | |
| 3. | 安装结构方式 | 钢架牢固安装 | |
| 4. | 收卷气胀轴条数 | 1条 | 单臂收卷 |
| 序号 | 项目 | 技术参数 | 备注 |
| 1 | 主控系统 | 触摸屏、PLC、模块、伺服系统 | |
| 2 | 运行方式 | 手动、自动、急停；整机前后均能进行操作 | |
| 3 | 报警情况 | 设备出现故障时，触摸屏将显示相应的修正画面 | |
| 4 | 记数功能 | 生产数量/长度 | |
| 5 | 头尾厚度修调方式 | 程序控制钢辊与胶辊速比实现； |
6、涂布设备外型尺寸及重量：尺寸L6000*W1200*H1800mm 重量约：2T
（四）设备精度：
| 序号 | 项目 | 技术参数 | 备注 |
| 1. | 刮刀 | 圆跳≤±1.5um，Ra0.4, 直线度≤±1.5um | |
| 2. | 涂辊（钢辊） | 圆跳动≤±1 .5um，Ra0.4 直线度≤±1.5um | |
| 3. | 胶辊 | 圆跳动≤10um，直线度≤10um | |
| 4. | 纠偏偏差 | ±0.5mm |
安装环境要求
2）机头相对湿度正极RH ≤35%、负极RH ≤98%，其余≤98%；
五、 配套设施
