产品详情
1.1设备适用范围:
主要在用于18650和21700电芯的自动贴面垫分选和自动装盒自动化生产
1.2 采用HK3562十二路高精度测试仪
1.3可选择电芯扫码功能,可作为电芯OCV比对,挑选出不良品,数据可上传服务器
1.4采用伺服电机和模组配合,精确的控制好位置精度
1.5上料采用料斗方式储存电芯,最多约300PCS(18650)
1.7采用内尺寸L350MM*W200MM*H100MM胶盒,数量10个/条
1.08设备支持功能:
人工将电芯装入面垫机料斗→自动贴面垫→自动扫码(可选)→自动分选(5档OK,一档NG)→料斗储存电芯(最多约220PCS)(可选)→装盒机械手→自动装入胶盒(按设定数量抓取)→人工整盒取料
1.09 生产效率:自动贴面垫→分选→自动入胶盒4000-5000PCS/H
人工入支架→点焊完成3500-4500PCS/H
贰. 设备组合简介

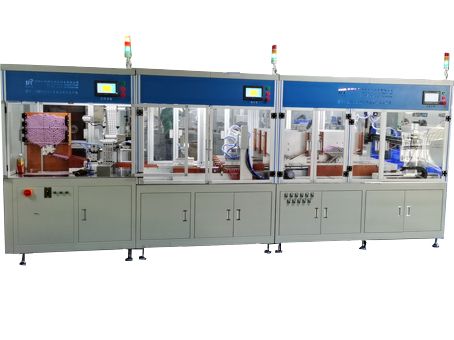

BT-2113B2电芯自动面垫分选装盒生产线实物图
BT-2113B2电芯自动面垫分选装盒生产线摆放图 长10.5*宽2.3*高1.88米

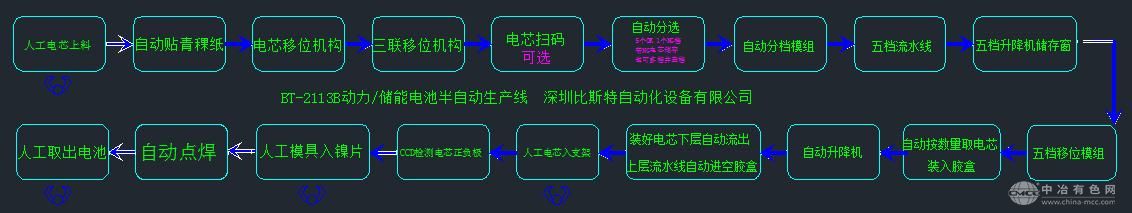

叁.生产流程图
肆.设备环境要求
1):电源:AC380V±10%,30KW 50HZ±10%
2):气源:0.4-0.8Mpa,无水雾,无杂质
3):环境温度:10-45℃
4):环境湿度:不大于85R.H(无水气凝结)
5):环境无强烈震动,无腐蚀性气体和易燃易爆的气体存在
伍.设备技术参数
主要功能 |
技术参数 |
自动贴面垫
功能结构和BT-450-18650一样
贴面垫后
|
l 使用电源:AC220V±10% 1.6KW 50HZ±10% l 气源:0.4-0.8Mpa,无水雾,无杂质 l 采用4针冲垫机构,提高效率 l 采用变频电机,凸轮方式冲垫,防止电芯损伤 l 采用日本高速钢冲模,设计寿命5年 l 自动收卷废料 l 采用台湾上银导轨,丝杆 l 下电芯电机采用台湾台力减速电机 l 取电芯机械手动力:闭环步进电机/伺服电机 l 电芯移位动力:步进电机 l 控制系统:XD-42T-E PLC编程器 l 操作界面:TG-765-UT彩色显示屏,操作简便 l 自带故障报警系统(根据提示解除故障) l 青稞纸缺料自动报警 l 定量提醒冲模清洁 l 气缸采用:亚德客/SMC/XINCHENG l 气动控制元件:亚德客/SMC/天工/气立可 l 感应器件:台湾LIKE l 生产效率:4500-5000PCS/H
|
自动扫码
动分选(5档OK,一档NG,) |
1.使用电源:AC220V±10% 0.6KW 50HZ±10% 2.采用海康威视600万高清摄像机 3.采用30250定制光源,确保读码的准确性 4.识别系统:比斯特自主研发 5.摄像宽度:300*150MM以内 6.执行器件:工控机,正版WIN7系统 7.主要功能:电芯贴好面垫后,通过移料机械手,将电芯放入扫码位置,启动步进电机传动齿轮,将电芯顺时针旋转,以读取条码绑定数据 未读取到条码的和测试不良的判为不良 11组齿轮传动,加胶圈以增加对电芯的摩擦力,确保电芯正常旋转,正常读码 8.扫描效率:5000PCS电芯/H以上
1.使用电源:AC220V±10% 1.6KW 50HZ±10% 2.气源:0.4-0.8Mpa,无水雾,无杂质 3.采用台湾上银导轨,丝杆 4.取电芯机械手动力:闭环步进电机/伺服电机 5.控制系统:XD系列 PLC编程器 6.操作界面:TG-765-UT彩色显示屏,操作简便 7.数据储存:工控机+17寸显示屏 8.测试仪:标配HK3562高速测试仪,12路同时测试 测试档位:5个OK档位,1个NG档 电压精度:0.00001V 内阻精度:0.01毫欧 9. 测试针型号:KS-100A3000 10. 测试针寿命:80万次 11.生产效率:5000-6000PCS/H |
取电芯入胶盒 |
取电芯入胶盒:根据后面需求,按数量从同一个档位 取出,根据正反极,放到相应位置 效率: |
