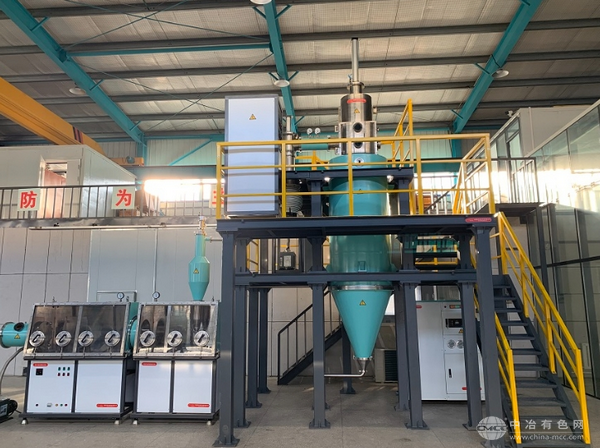

高真空气雾化制粉系统
高真空气雾化制粉系统是一种先进的冶金设备,主要用于制备金属超微粉体材料,同时具备真空熔炼和浇铸等功能,非常适合雾化制粉工艺的摸索和小批量生产。该系统由六大部分组成,包括高真空获得与测量系统、感应熔炼系统、雾化系统、收集系统、尾气处理系统及电气控制系统,确保了整个制粉过程的高效与稳定。
真空气雾化制粉系统
一、 设备主要功能及组成
1. 该设备主要用于制备金属超微粉体材料,另外还具备真空熔炼和浇铸等功能,是雾化制粉工艺摸索和小批量生产的理想设备。
2. 设备主要由高真空获得与测量系统、感应熔炼系统、雾化系统、收集系统、尾气处理系统及电气控制系统等六部分组成。
3. 高真空机组采用分子泵、罗茨泵及机械泵组成。
4. 感应熔炼系统采用优质中频电源,具有加热迅速、加热深度大、生产效率高等特点。
5. 雾化系统核心采用最新型气雾化喷嘴,改善了雾化效果,有效降低气耗量,提高出粉率及降低粉体粒径。
6. 收集系统采用手套箱加旋风分离器,可原位分级收集粉体。
7. 尾气处理系统采用过滤装置,无粉尘排放,环保。
8. 电气控制系统具有多种报警功能,能及时提示故障情况,保障设备安全运行。
二、 主要技术参数
1. 系统极限真空度:≤8.0×10-3Pa
2. 漏率:≤10-7 Pa•L/s
3. 装料量:5~20Kg
4. 设备外形尺寸:4500×3600×5500mm
5. 电气功率:50~100Kw
6. 供电电源:380V 50Hz(三相五线制)
