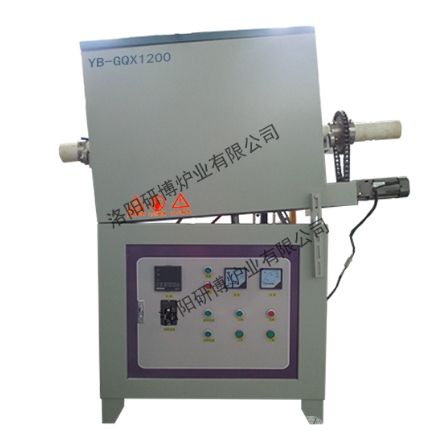

可倾斜管式炉
可倾斜管式炉是一种高性能的高温设备,广泛应用于
稀土制备、电子照明、晶体退火、生物陶瓷、电子陶瓷、特种合金、磁性材料、精密铸造、金属热处理等多个行业,尤其在冶金领域具有显著优势。其工作原理是通过热电偶将炉温转换为电压信号,经微电脑温度控制调节仪与程控设定值进行比较,输出可调信号作用于可控硅,从而实现对电炉电压和温度的精准调节。该设备提供多种温度型号(1000℃至1700℃),最高使用温度可达1700℃,控温精度高达±1度,测温元件采用多种分度号热电偶,覆盖0-1850℃的测温范围。炉管材质包括不锈钢管、石英玻璃管和刚玉管,发热元件为电阻丝、硅碳棒或硅钼棒,升温速率可自由调节,最快每分钟40度,最慢每小时1度。
应用领域
主要用于稀土制备、电子照明、晶体退火、生物陶瓷、电子陶瓷、特种合金、磁性材料、精密铸造、金属热处理等行业进行真空烧结等
工作原理
可倾斜管式炉热电偶将炉温转变成电压信号后,加在微电脑温度控制调节仪上。调节仪将此信号与程控设定相比较,输出一个可调信号,作用于可控硅,达到调节电炉电压和电炉温度的目的。
技术参数
温度
1000℃、1200℃、1400℃、1600℃、1700℃
电压V
380
型号
YB-GQX
控温精度
±1度(集成化电路控制,无超调现象)
控制范围为
50至1700度
测温元件
热电偶分度号:K测温范围0-1350度;S测温范围0-1450度;B测温范围0-1850度
发热元件装位置
分布炉膛/垂直安装于炉膛两侧
炉温均匀性
±1度(根据炉膛尺寸大小而定,大型炉膛可采用多点控温)
炉管材质
不锈钢管/石英玻璃管/刚玉管
控制
微电脑程序控制功能,可以输入设定:可同时输入多条曲线,使用时可任意调用
发热元件
电阻丝/硅碳棒/硅钼棒
升温速率
升温速率可自由调节,调节范围:最快升温速率每分钟40度(40度/min)、最慢升温速率每小时1度(1度/h)
耐火材料
冷却结构
双层炉壳,风冷;炉体温度≤45度
计算机接口
RS485/RS232/USB
保修范围及期限
电炉免费保修壹年,发热元件、炉管、热电偶不保修(发热元件三个月内自然损坏免费更换)
随机备件
发热元件两支、棒具两套,说明书一份,合格证一份,高温手套一副,密封圈两个。
特性:
1、外观新颖
2、炉膛材料全部采用进口摩根纤维制作而成,节能效果是老式电炉80%以上。
3、精度(控温精度:±1℃,恒温精度:±2℃)
4、保温性能(在保温时功率不到总功率的30%)
5、控制(微电脑控制,可编程,全自动升温/降温)
6、工作环境(抗干扰,1400℃时外壳温度≤45℃,提高了工作环境)
7、加热元件分布炉膛或高温管两侧
8、炉管旋转转速为60转/分,无极可调
9、炉管一端可升起倾斜,最大倾斜角度5度可调
10、炉管:采用高纯度刚玉管或碳化硅管,耐高温。
11、恒温区、要求温度可定制。
12、进料端可选配进料绞龙
