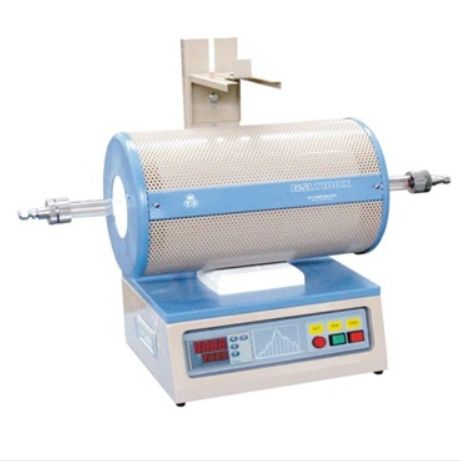

GSL-1100X-S 1100℃多工位管式炉
型号:GSL-1100X-S 1100
产地:广东
仪器类型: 管式炉
产品介绍
GSL-1100X-S是一款已通过CE认证的小口径管式炉(1～2"直径),是专为制备小样品而设计。最高温度可达1100℃。标配内包含不锈钢密封法兰与石英管，客户接通电源即可立即使用。30段可编程精密温度控制器,可根据不同的客户需求来设定升降温程序。控温精度±1℃。炉体可垂直或水平放置以满足不同的应用,如VSL、CVD 、等淬火试验。
产品型号
1100℃多工位管式炉GSL-1100X-S
安装条件
本设备要求在海拔1000m以下，温度25℃±15℃，湿度55%Rh±10%Rh下使用。
1、水：不需要
2、电：AC220V 50Hz，必须有良好接地
3、气：如作为CVD系统使用，需自备气源（标准带有宝塔接头，可自费改制成为双卡套接头）
4、工作台：尺寸600mm×600mm×700mm，承重200kg以上
5、通风装置：需要
主要特点
炉体结构
炉膛采用高纯
氧化铝纤维材料，****减少能量损失。
高度可调的不锈钢外壳。
背部可以调整的三个旋钮，灵活改变炉子的垂直位置（从控制 盒平台到炉膛下端）。
多种配置适用于各种热处理需求。
认证
所有电器元件（>24V）都通过UL/MET/CSA/CE认证，若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证。
质保期
一年保修，终身技术支持。
特别提示：
1.耗材部分如加热元件， 石英管，样品坩埚等不包含在内。
2.因使用腐蚀性气体和酸性气体造成 的损害不在保修范围内。
技术参数
1、电压：AC220V, 50Hz
2、最大功率：1.5KW
3、加热区：300 mm
4、工作温度: 1000℃
5、最高温度: 1100℃（小于30min）
6、推荐升温速率:≤10℃/min
7、炉管尺寸及材质
石英管Φ50×610mm。
包括氧化铝管堵用于阻止来自内部管子的热辐射。（管堵在加热前必须完全插入炉腔）
8、温控系统
全自动PID自整定功能
30 段可编程控制器，方便客户按自己要求设定升温曲线
设有超温及断偶保护
控温精度: ±1 ℃
K型热电偶
10、密封法兰及真空连接
不锈钢密封法兰(左端进气 口为1/4”软管接口, 右端抽气口为KF-25接口)
标准的1/4“带针阀的 宝塔嘴接口
为了可以使用高压气体，您可以用1/4＂软管接头替换标准宝塔嘴管接头
11、真空系统
包括双旋片机械泵(220V, 226 L/m) 油雾过滤器& KF-D25不锈钢真空波纹管和KF25 卡箍
真空度可达到1E-2 Torr ( 50 m-torr)（参考值）
分子泵：1E-5 Torr（参考值）
12、压力测量/检测：机械式压力表，测量压力范围为-0.1至0.15Mpa。
产品规格
260×380×400 mm (D x H x W)
重量：45Kg
可选配件
1、 石英管堵（可提高炉管内部真空度及洁净度）。
2、欧陆型温控仪表，控温精确度可以提升到±0.1℃（具体详情电询我公司销售）。
3、两种不锈钢法兰可供选择：
2"默认法兰，带1/4”宝塔嘴接头，1/4＂管通孔（用于1/4＂外径热电偶插件）和KF25真空接
1＂法兰没有热电偶插头
4、挡板阀连接真空系统
5不锈钢波纹管（为了获得更快更好的真空度，我们推荐使用）
6、快速连接法兰
7、带有数显真空计和机械泵系统的炉子
8、KF25转接头替换标准宝塔嘴接头（为了达到高真空）
1英寸法兰 2英寸法兰
9、真空连接：
本公司进口的防腐型数字式真空显示计，其测量范围为3.8x10-5至1125 Torr. 不需因测量气体种类不同而需要系数转换。
KF25不锈钢波纹管
KF25快速装卸卡箍
10、真空系统
应用注意事项
炉管内气压不可高于0.02MPa
由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，建议在本公 司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全
当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当，保持在常压状态
进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击
