一、概述：

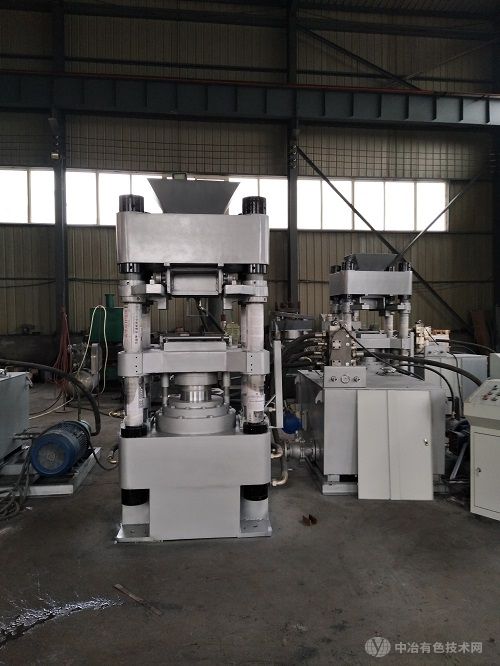

“鑫源”牌四柱液压机由主机、液压系统及电气装置三大部分组成。主机部分包括机身、主缸、顶出缸及充液装置等。液压系统由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。电气装置按照液压系统规定的动作程序，选择规定的工作方式，在发出讯号的指令下，完成规定的工艺动作循环。
液压系统在电气装置的控制下，通过泵和油缸及各种液压阀，四柱液压机实现能量的转换，调节和输送，完成各种工艺动作的循环。
二、用途和特点：
该系列液压机适用于可塑性材料的压制工艺。如粉末制品成型、塑料制品成型、冷(热)挤压金属成型、薄板拉伸以及横压、弯压、翻透、校正等工艺。
机器具有的动力机构和电气系统，四柱液压机采用按钮集中控制，可实现调整、手动及半自动三种工作方式：
机器的工作压力、压制速度，空载快下行和减速的行和范围，均可根据工艺需要进行调整，并能完成顶出工艺，不带顶出工艺、拉伸工艺三种工艺方式，每种工艺又为定压，定程两种工艺动作供选择，定压成型工艺在压制后具有顶出延时及自动回程。
主要技术参数
项目
单位
XY32-40
XY32
XY32
XY32-200
XY32
XY32-500
XY32-630
XY32
XY32
XY32
公称力
kN
400
630
1000
2000
3150
5000
6300
8000
12500
20000
回程力
kN
180/60
190
260
400
630
1000
1200
1200
2000
4000
顶出力
kN
100
190
190
350
630
1000
1000
1000
2000
2500
液体大工作压力
MPa
25
25
25
25
25
25
25
25
a25
25
拉伸滑块行程
mm
450
500
600
700
800
900
1000
900
700
800
顶出活塞大行程
mm
150
150
200
250
300
350
350
350
300
400
滑块距工作台大距离
mm
700
800
900
1100
1250
1500
1800
1500
1400
1400
滑块行程速度
快下
mm/s
36/130
80
100
100
100
100
100
80
80
60
工作
mm/s
18
10
14
18
12
10
6
8
6-10
2-6
回程
mm/s
75/130
60
80
80
60
80
60
60
45
50
顶出行程速度
顶出
mm/s
95
50
70
90
55
80
80
60
75
70
退回
mm/s
120
100
140
120
110
160
160
120
100
100
工作台有效面积
左右
mm
460
570
720
1000
1250
1400
1600
1500
2200
6000
前后
mm
460
490
580
900
1120
1400
1600
1400
1800
1000
外形尺寸
左右
mm
1385
2000
2160
2825
3200
4060
4200
4800
5250
6000
前后
mm
920
1500
1504
2060
2500
3525
4200
2200
3800
2200
地面以上
mm
2254
2550
3150
3791
4250
4995
5615
6000
6000
7550
电机功率
kW
7.5
7.5
7.5/11
15
22
37
37
45
74
90
整机重量
kg
2500
3200
4500
13000
17000
30000
45000
55000
73000
93000
/40A
-63
-100
/200A
-315
/500C
/630A
-800
-1250
-2000
/1000
/2000
/2200
/1400
/1500
/1200
/5165
/22000
/470000
/40000
