高频振动倾斜板浓密机

高频振动倾斜板浓密机

314
规格/型号:BGXN 型
品牌:鑫鹰
应用领域:矿山
产地:湖北 - 黄石
厂家/供应商:湖北鑫鹰环保科技股份有限公司
咨询电话::136-0007-6296(请说明信息源自“中冶有色技术网”)
更新时间:2024-11-18
级别:待认证

高频振动倾斜板浓密机说明介绍

高频振动倾斜板浓密机

鑫鹰BGXN高频振动倾斜板浓密机的原理是利用平行布置的倾斜薄板使可用底面积上的沉降面积达到最大。因此可以用这种方式使澄清要求与浓密要求更好地匹配,从而把重力沉降设备的规格和成本降到最低。

高频振动倾斜板浓密机

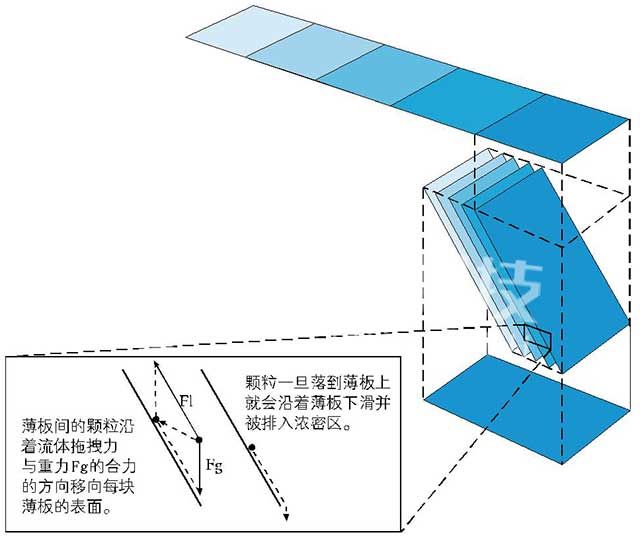

重力沉降设备的两个基本标准就是:溢流液体的澄清度要好,底流排放的固体密度达到最大。悬浮液澄清所需要的面积往往比浓密所需要的面积大得多。这就意味着在圆柱型浓密池里,底部装有耙子和传动机构的部分可以具有很大的尺寸。薄板原理是利用几组平行斜板使任何可用底面积上的沉降面积达到最大。因此,可以利用薄板原理使澄清要求与浓密要求更好地匹配,从而把重力沉降设备的规格和成本降到最低。斜板组模块间歇智能化高频振动对斜板面进行自动清洗,斜板面部堆积物料,通道永不堵塞 。

高频振动倾斜板浓密机

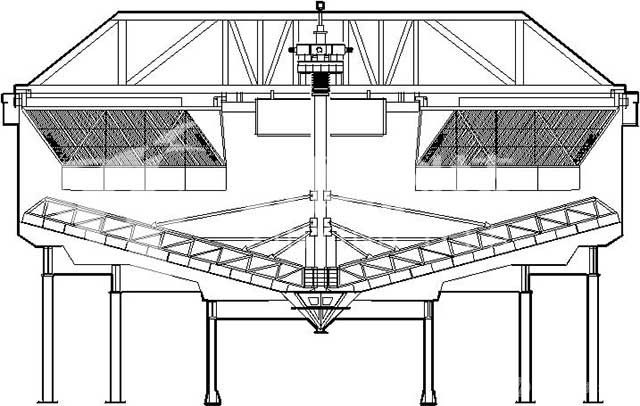

BGXN高频振动倾斜板浓密机主要由上下两个构成上包含箱体50-55°的薄层倾体斜度斜板,下部是柱型矿泥斗。

矿浆从上部箱体的一侧垂直进入浓密机,再通过槽形入口进到高频振动倾斜板的间隙里。矿浆在入口位置以上的高频振动倾斜板内实现澄清,因而澄清液不会与进入的矿浆混合。

每组高频振动倾斜板上方有一个贯通全长的溢流槽,槽底开有节流孔,这样可造成进料流的水力背压。这种进料控制方式可保证矿浆均匀进入各个薄板沉降室内, 而且可以最大限度地减弱给料口处的矿浆紊流。

固体颗粒先沉降到高频振动倾斜板上,然后沿着高频振动倾斜板滑至矿泥斗,再利用耙系统使固体颗粒在矿泥斗里进一步浓缩。

高频振动倾斜板浓密机

优点

箱体、矿泥斗、高频振动倾斜板组、耙子均为重型装置,耙提升机构为选择项

可通过特殊设计的进料口位置优化澄清面积和浓缩面积的比例

无矿浆短路或表面湍流现象

安装成本低

可整体或预制成组件交货

设备基础尺寸小

占地面积少

内部容积和表面积小

易于隔热或防止有毒烟气排放

蒸发损失最低

简单的钢板和标准配置件构造

专用材料和涂装,易于组合

维护保养方便

现场安装便利

管路短

高位安装,便于向下游工艺重力给料

易于监管

工厂改造或扩建的高适应性

可安装在任何系统中

便于重新就位,适于工艺改造

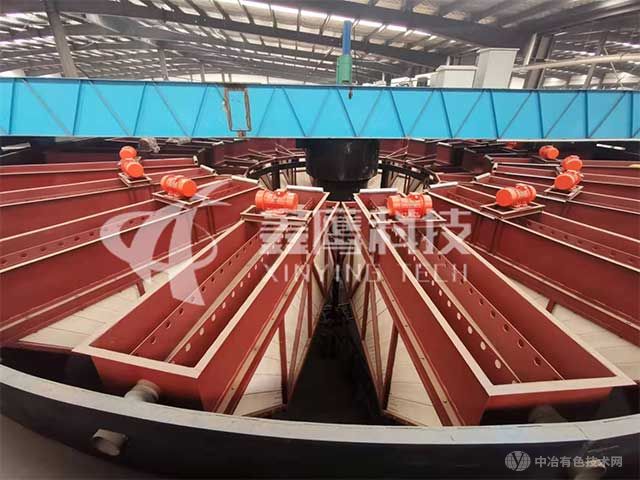

BGXN型高频振动倾斜板浓密机的构成是在传统的圆柱形浓密池里安装若干高频振动倾斜板箱,采用标准的中心驱动式耙装置排出浓密的矿泥。

紧凑的预制高频振动倾斜板箱使得BGXN型浓密机的澄清面积很大,而其占地面积仅是传统的无高频振动倾斜板箱浓密机的几分之一。

BGXN浓密系统使设备的投资成本大幅降低。

对某些应用,BGXN型浓密机可以作为澄清机使用,改变高频振动倾斜板箱的数量就可以改变澄清分选点。

在现有浓密池或澄清池果也可以安装BGXN高频振动倾斜板箱,从而增大可用澄清面积,矩形澄清池也可以用这种方法增加澄清面积。

鑫鹰公司BGXN 型浓密机是经过特殊改进的设备,可以达到更高的浓缩率和矿泥缓冲能力。

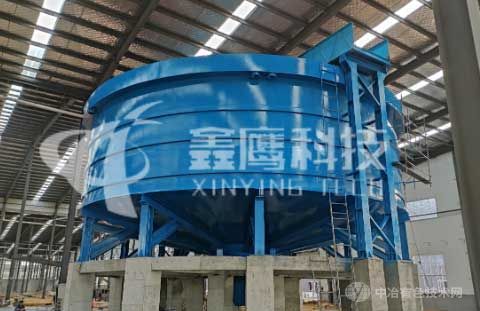

BGXN型高频振动倾斜板浓密机的浓密池是圆柱形的,BGXN型系统的核心 是利用高频振动倾斜板箱使浓密机的占地面积最小而澄清面积达到最大,这样可以使凝絮剂的用量最少或者不使用絮凝剂。

高频振动倾斜板浓密机
