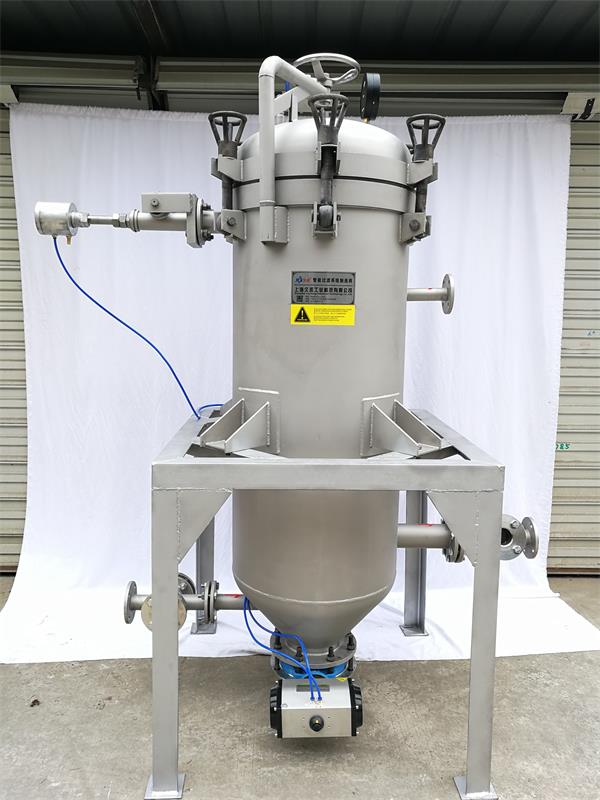

BAP密闭板式过滤器

BAP密闭板式过滤器是一种卓效、节能、密闭操作的精密澄清过滤设备，该产品设计结构独特，体积小，过滤效率高、无物料损耗，不消耗滤纸、滤布或纸芯，而只消耗少量的助滤剂，因此过滤成本很低，设备操作、维护、清理方便。本设备可用于调味品、酒类、油脂、化工、制药、饮料等众多行业的固液分离或者澄清性过滤。BAP过滤网全部为不锈钢材质，整个过滤过程全部在密闭容器中进行，过滤后可实现全自动排渣。

BAP过滤器属于双面积过滤机，过滤面积从2平方到200平方供用户选择，根据过滤的工艺要求密闭容器可选择碳钢或不锈钢其他特殊材质可定制。

主要结构

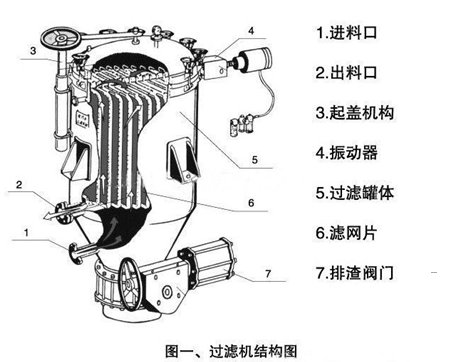

BAP密闭板式过滤器主体是由壳体、滤网片、起盖结构、自动排渣装置等组成，其中滤网片是由多层不锈钢丝网组成（图一），安装在中心集液管上，拆装清理十分方便。如果是作为液体的澄清性过滤或者脱色过滤，在过滤过程中，需要添加硅藻土等助滤剂，则需要增加作为预涂用的硅藻土混合罐和相应的循环管路与计量添加硅藻土等助滤剂的隔膜式计量泵及电器系统等结构。

BAP密闭板式过滤器一般需两台并联使用，一台使用、另一台备用或再生，可实现连续密闭生产，既提高产品质量，又能改善生产作业环境。

工作原理

BAP密闭板式过滤器在完成过滤工作时，首先需用泵将待滤液经进液管送入过滤器内，并充满，在压力的作用下，滤液中的固体杂质被滤网截留，并在滤网上形成滤饼，滤液透过滤网经滤嘴进入出液管流出罐体，从而得到清晰的滤液。随着过滤时间的增加，被截留在滤网上的固体杂质越来越多，使滤饼厚度不断增加，这样使过滤阻力增大，罐内压力升高。当压力升到一定值时需要排渣，停止向灌内输入待滤液并将压缩空气经溢流管吹入罐内，将罐内待滤液压入其他容器内，并吹干滤饼。关闭压缩空气，打开蝶阀，启动振动器，使滤网振动，将滤网上的滤饼振落并经罐体下方排渣口排出。 BAP密闭板式过滤器作为液体的澄清性过滤使用时，在过滤罐密闭的机壳内，通过不锈钢滤网片来支撑和吸附硅藻土等助滤剂。助滤剂在混合缸中与物料混合后，通过输送泵打循环使得滤网片上形成稳定的滤饼层，即进行硅藻土预涂。预涂完成后，开始过滤，细小的助滤剂颗粒可提供无数的细微通道，截留住悬浮的杂物，只有清澈的液体通过，并在过滤过程中通过不断添加硅藻土等助滤剂以形成新的过滤层，使得滤饼不会有所堵塞，这样物料就通过滤饼层进行实质性的过滤，去其杂质，流入滤网内腔，再经出液管流出清液。此外，如果过滤时需要脱色，则需加入一定比例的活性碳。

过滤机组简介 BAP密闭板式过滤器和混合缸、输送泵、管道、阀门、电气控制等一些辅助设备组成一个完整的过滤系统。



应用范围 石油化工：MMA、TDI、聚氨酯、PVC等合成树脂、己内酰胺、DOP等可塑剂、对苯二甲酸、己二酸、石油树脂、环氧树脂、各种有机溶剂等； 有机化学：有机颜料、染料、乙二醇、丙二醇、聚丙二醇、表面活性剂、各种催化剂、活性炭脱色过滤等； 无机化学工业：无机颜料、废酸、硫酸纳、磷酸钠及其他溶液，钛白粉、钴、钛、锌等的精炼、硝酸纤维素、农药、杀虫剂等； 油脂工业：各种动植物油的白土过滤、卵磷脂用大豆粗油过滤、硬化油及脂肪酸的催化剂过滤、脱腊、废白土处理、食用油的精制过滤等； 食品工业：砂糖、饴糖、麦芽糖、葡萄糖、茶、果汁、清凉饮料水、酒、啤酒、麦汁、乳制品、醋、酱油、藻酸钠等； 纤维工业：人造丝、醋酸纤维溶液、化纤中间体、抽丝废液等； 涂料：天然漆、丙烯树脂清漆、涂料、松香天然树脂等； 医药工业：发酵液、培养液、酶、氨基酸结晶浆液的过滤、清洗和干燥等、甘油的活性炭过滤等； 矿物油：矿物油的白土过滤、切削油、研磨油、轧辊油、废油等。

主要技术参数

型号	过滤 面积(m2)	滤饼 体积(L)	处理能力(T/h)			工作压力(MPa)		工作 温度(℃)	主体 容积(L)	主机 重量(Kg)
			油脂	树脂	饮料	额定	封顶
						压力	压力
BAP-2	2	30	0.4-0.6	1-1.5	1-3	0.1-0.4	0.5	≤150	120	300
BAP-4	4	60	0.5-1.2	2-3	2-5				250	400
BAP-7	7	105	1-1.8	3-6	4-7				420	600
BAP-10	10	150	1.6-3	5-8	6-9				800	900
BAP-12	12	240	2-4	6-9	8-11				1000	1100
BAP-15	15	300	3-5	7-12	10-13				1300	1350
BAP-20	20	400	4-6	9-15	12-17				1680	1650
BAP-25	25	500	5-7	12-19	16-21				1900	2150
BAP-30	30	600	6-8	14-23	19-25				2300	2550
BAP-36	36	720	7-9	16-27	23-30				2650	3000
BAP-40	40	800	8-11	21-34	30-38				2900	3200
BAP-45	45	900	9-13	24-39	36-44				3200	3500
BAP-52	52	1040	10-15	27-45	42-51				3800	4000
BAP-60	62	1200	11-17	30-52	48-60				4500	4500
BAP-70	70	1400	12-19	36-60	56-68				5800	5500
BAP-80	80	1600	13-21	40-68	64-78				7200	6000
BAP-90	90	1800	14-23	43-72	68-82				7700	6500

外形及安装尺寸

型号	筒体直径	滤片间距	进出口	溢流口	排杂口	高度	面积
BAP-2	φ400	50	DN25	DN25	DN50	1550	620*600
BAP-4	φ500	50	DN40	DN25	DN50	1800	770*740
BAP-7	φ600	50	DN40	DN25	DN250	2200	1350*1000
BAP-10	φ800	70	DN50	DN25	DN300	2400	1550*1050
BAP-12	φ900	70	DN50	DN40	DN400	2500	1650*1200
BAP-15	φ1000	70	DN50	DN40	DN500	2650	1750*1300
BAP-20	φ1000	70	DN50	DN40	DN500	2950	1750*1300
BAP-25	φ1100	70	DN50	DN40	DN500	3020	1850*1400
BAP-30	φ1200	70	DN50	DN40	DN500	3150	2030*1550
BAP-36	φ1200	70	DN65	DN50	DN500	3250	2030*1550
BAP-40	φ1300	70	DN65	DN50	DN600	3350	2130*1560
BAP-45	φ1300	70	DN65	DN50	DN600	3550	2130*1560
BAP-52	φ1400	75	DN80	DN50	DN600	3670	2230*1650
BAP-60	φ1500	75	DN80	DN50	DN600	3810	2310*1750
BAP-70	φ1600	80	DN80	DN50	DN700	4500	3050*1950
BAP-80	φ1750	80	DN80	DN50	DN700	4500	3210*2100
BAP-90	φ1850	80	DN80 &nbs 分享 0           举报 0 收藏 0 反对 0 点赞 0 标签： BAP密闭板式过滤器 上一个： IKA 化学合成反应釜 EasySyn 1000 Advanced Reactor system 下一个： 实验室电加热不锈钢反应釜 全国热门有色金属设备推荐 江苏矿山设备 南京矿山设备 无锡矿山设备 南通矿山设备 江苏探矿设备 无锡探矿设备 江苏采矿设备 江苏选矿设备 江苏通用设备 南京通用设备 北京矿山设备 北京选矿设备 江苏冶金设备 南京冶金设备 无锡冶金设备 苏州冶金设备 南通冶金设备 镇江冶金设备 江苏火法冶金设备 镇江火法冶金设备 江苏湿法冶金设备 江苏电冶金设备 苏州电冶金设备 南昌湿法冶金设备 合肥湿法冶金设备 武汉冶金设备 江苏材料制备及加工设备 益阳材料制备及加工设备 江苏环境保护设备 南京环境保护设备 江苏废水处理设备 江苏大气治理设备 南京大气治理设备 江苏分析检测设备 南京分析检测设备 无锡分析检测设备 苏州分析检测设备 江苏物理检测设备 江苏化学分析设备 北京分析检测设备 北京物理检测设备 北京化学分析设备 第十七届东亚资源再生技术国际会议 中冶有色技术平台 中冶有色技术网 有色金属技术网 中冶有色技术平台 中冶有色技术网 有色金属技术网 上海良耐过滤设备有限公司 企业认证：    所属领域： 湿法冶金设备 企业性质： - 经营范围： - 联系电话： 暂无 详细地址： - 报名参会 2024战略金属资源与氢能产业科技创新大会 江西 - 上饶 2024年10月11日 ~ 13日 2024有色金属工业环境保护与减污降碳技术大会 江西 - 南昌 2024年10月17日 ~ 19日 2024退役新能源器件循环利用技术交流会 广东 - 深圳 2024年10月18日 ~ 20日 2024全国高纯金属材料制备与应用技术交流会 甘肃 - 兰州 2024年10月23日 ~ 25日 2024铝工业设备更新赋能产业链融通与高质量发展论坛 贵州 - 贵阳 2024年10月25日 ~ 27日 推广 推荐产品 更多+ 立式破碎机 标签： 立式破碎机 破碎机 厂家：洛阳百力克矿山机械有限公司 摇摆筛 标签： 摇摆筛 厂家：新乡市三辰机械有限公司 大型三七超微粉碎机 标签： 超微粉碎机 粉碎机 厂家：济南骏程机械设备有限公司. 旋风除尘器 标签： 旋风除尘器 除尘器 厂家：山东腾越通风设备有限公司. 料斗筛 标签： 料斗筛 厂家：新乡市嘉顺机械制造有限公司 宣传 推荐企业 更多+ 1杭州嘉悦智能设备有限公司 2赛默飞世尔科技 3长沙千河环保科技有限责任公司 4河南菲迪泰环境科技有限公司 5河南川萍环保科技有限公司 6濮阳豫沪不锈钢制造有限公司 7南通联源机电科技股份有限公司 8东莞华翔货运有限公司 9深圳市启点创新科技有限公司 10深圳启点盛世游乐投资发展有限公司 最新更新产品 更多+ ▪ 立式破碎机 2024-09-24 ▪ 摇摆筛 2024-09-24 ▪ 大型三七超微粉碎机 2024-09-24 ▪ 旋风除尘器 2024-09-24 ▪ 料斗筛 2024-09-24 ▪ 弧形筛 2024-09-24 ▪ 直排式振动筛分机 2024-09-24 ▪ 真空过滤机 2024-09-24 ▪ 三层超声波振动筛 2024-09-23 ▪ 移动式山石破碎机 2024-09-23 宣传 企业名录字母索引： A B C D E F G H J K L M N O P Q R S T W X Y Z 网站索引 最新更新 会议目录 服务与合作 服务协议 隐私条款 免责声明 关于我们 平台介绍 联系我们 合作方式 帮助中心 如何注册 企业入驻 发布流程 微信公众号 访问手机站 电话：010-88793500-807　 邮箱：zyysjs@china-mcc.com 中冶有色技术网-互联网服务平台 Copyright 2023 有色金属网 China-Mcc.com All Rights Reserved 备案号：京ICP备11044340号-3      电信业务经营许可证编号：京B2-20242293   京公网安备 11010702002294号      发布 在线客服 公众号 电话 顶部 咨询电话： 010-88793500-807 标题：BAP密闭板式过滤器 店铺认领信息登记 产品ID 企业名称 您的姓名* 您的手机*
