矿山机械轮轴的偏摆测定装置

498 编辑：中冶有色技术网来源：江苏卓维矿业科技有限公司

2024-10-30 15:49:00

权利要求

1.一种矿山机械轮轴的偏摆测定装置，包括底座(1)，其特征在于：所述底座(1)上对称设有支撑组件(2)，两个所述支撑组件(2)通过定心夹紧组件(3)连接在一起，所述支撑组件(2)和定心夹紧组件(3)内安装有待测轮轴(4)，其中一个所述支撑组件(2)上设有径向测定联动组件(5)，所述底座(1)上靠近径向测定联动组件(5)处设有径向测定组件(6)，另一个所述支撑组件(2)上设有轴向测定联动组件(7)，所述底座(1)上靠近轴向测定联动组件(7)处设有轴向测定组件(8)，其中一个支撑组件(2)上设有主传动组件(9)，所述主传动组件(9)与径向测定联动组件(5)传动连接，所述主传动组件(9)与轴向测定联动组件(7)传动连接。

2.根据权利要求1所述的一种矿山机械轮轴的偏摆测定装置，其特征在于：所述支撑组件(2)包括支撑板(10)、支撑圈(11)和测定筒(12)，所述支撑板(10)对称设于底座(1)的上壁，所述支撑圈(11)设于支撑板(10)的上端，所述测定筒(12)呈两端开口的筒状结构，所述测定筒(12)转动设于支撑圈(11)内。

3.根据权利要求2所述的一种矿山机械轮轴的偏摆测定装置，其特征在于：所述定心夹紧组件(3)包括旋转圈(13)、传动齿圈(14)、传动齿轮(15)、传动轴(16)、固定板(17)和夹紧臂(18)，旋转圈(13)套设于两个测定筒(12)的端部，所述传动齿圈(14)设于旋转圈(13)的内壁中部，所述传动齿圈(14)设于两个测定筒(12)的端部之间，所述固定板(17)围绕轴线阵列设于测定筒(12)的内壁，两个所述测定筒(12)上的固定板(17)一一对应，所述传动轴(16)贯穿设于两个对应的固定板(17)上，所述传动齿轮(15)设于传动轴(16)上，所述传动齿轮(15)设于两个对应的固定板(17)之间，所述夹紧臂(18)对称设于传动轴(16)的两端，所述旋转圈(13)的外壁设有锁紧螺钉(19)。

4.根据权利要求3所述的一种矿山机械轮轴的偏摆测定装置，其特征在于：所述主传动组件(9)包括主动齿圈(20)、主动齿轮(21)和主动轴(22)，所述主动齿圈(20)设于其中一个测定筒(12)的外壁，所述主动轴(22)贯穿设于其中一个支撑板(10)的侧壁，所述主动齿轮(21)设于主动轴(22)上，所述主动齿圈(20)与主动齿轮(21)啮合。

5.根据权利要求4所述的一种矿山机械轮轴的偏摆测定装置，其特征在于：所述径向测定联动组件(5)包括主动锥齿轮(23)、从动锥齿轮(24)、皮带轮一(25)、皮带轮二(26)、放置板(27)、联动轴一(28)、联动轴二(29)和传动皮带(30)，所述主动锥齿轮(23)设于主动轴(22)远离主动齿轮(21)的一端，所述放置板(27)设于支撑板(10)的侧壁，所述联动轴一(28)转动设于放置板(27)的上壁，所述联动轴二(29)贯穿设于放置板(27)的上壁，所述皮带轮一(25)设于联动轴一(28)上，所述皮带轮二(26)设于联动轴二(29)上，所述传动皮带(30)设于皮带轮一(25)和皮带轮二(26)上，所述从动锥齿轮(24)设于联动轴一(28)上，所述主动锥齿轮(23)与从动锥齿轮(24)啮合。

6.根据权利要求5所述的一种矿山机械轮轴的偏摆测定装置，其特征在于：所述径向测定组件(6)包括支撑架(31)、固定块(32)、导向套筒一(33)、径向测定轴(34)、竖向挡板(35)、竖向弹簧(36)、弹性伸缩杆一(37)、径向测定笔(38)、收卷辊一(39)、收卷辊二(40)和径向测定纸(41)，所述支撑架(31)设于底座(1)的上壁，所述固定块(32)设于支撑架(31)上，所述导向套筒一(33)设于固定块(32)的上壁，所述竖向弹簧(36)的下端设于底座(1)的上壁，所述竖向挡板(35)设于竖向弹簧(36)的上端，所述径向测定轴(34)的下端设于竖向挡板(35)的上端面，所述径向测定轴(34)贯穿固定块(32)和导向套筒一(33)，所述弹性伸缩杆一(37)的一端设于竖向挡板(35)的外壁，所述径向测定笔(38)设于弹性伸缩杆一(37)的另一端，所述收卷辊一(39)的下端转动设于底座(1)的上壁，所述收卷辊一(39)的上端与联动轴二(29)连接，所述收卷辊二(40)的下端通过扭簧转动设于底座(1)的上壁，所述径向测定纸(41)的两端分别缠绕于收卷辊一(39)和收卷辊二(40)上。

7.根据权利要求6所述的一种矿山机械轮轴的偏摆测定装置，其特征在于：所述轴向测定联动组件(7)包括联动轴三(42)、联动轴四(43)、从动齿轮(44)、联动齿轮一(45)和联动齿轮二(46)，所述联动轴三(42)设于两个支撑板(10)的侧壁之间，所述联动轴三(42)的一端贯穿支撑板(10)的侧壁，所述从动齿轮(44)设于联动轴三(42)上，所述从动齿轮(44)与主动齿轮(21)啮合，所述联动齿轮一(45)设于联动轴三(42)上，所述联动轴四(43)的一端设于支撑板(10)的侧壁，所述联动齿轮二(46)设于联动轴四(43)上，所述联动齿轮一(45)与联动齿轮二(46)啮合。

8.根据权利要求7所述的一种矿山机械轮轴的偏摆测定装置，其特征在于：所述轴向测定组件(8)包括竖板(47)、安装板(48)、收卷辊三(49)、收卷辊四(50)、轴向测定纸(51)、横向挡板(52)、导向套筒二(53)、横向测定轴(54)、横向弹簧(55)、弹性伸缩杆二(56)、轴向测定笔(57)、竖向伸缩杆(58)和轴向测试头(59)，所述竖板(47)对称设于底座(1)的上壁，所述安装板(48)成对设于竖板(47)的内侧壁，所述收卷辊三(49)和收卷辊四(50)分别设于两对安装板(48)之间，所述收卷辊三(49)与安装板(48)之间通过扭簧连接，所述轴向测定纸(51)的两端缠绕于收卷辊三(49)和收卷辊四(50)上，所述联动轴四(43)的端部设于安装板(48)的侧壁，所述联动轴四(43)与收卷辊四(50)连接，所述导向套筒二(53)的一端设于支撑板(10)的侧壁，所述横向弹簧(55)的一端设于支撑板(10)远离导向套筒二(53)的一侧侧壁，所述横向挡板(52)设于横向弹簧(55)的端部，所述横向测定轴(54)的一端设于横向挡板(52)的端面，所述横向测定轴(54)贯穿横向弹簧(55)、支撑板(10)和导向套筒二(53)，所述弹性伸缩杆二(56)的上端设于横向测定轴(54)的端部，所述轴向测定笔(57)设于弹性伸缩杆二(56)的下端，所述竖向伸缩杆(58)的下端设于横向测定轴(54)上，所述轴向测试头(59)设于竖向伸缩杆(58)的端部。

9.根据权利要求8所述的一种矿山机械轮轴的偏摆测定装置，其特征在于：所述待测轮轴(4)贯穿测定筒(12)，所述待测轮轴(4)设于夹紧臂(18)之间。

说明书

技术领域

[0001]本发明属于机械轮轴测定技术领域，具体是指一种矿山机械轮轴的偏摆测定装置。

背景技术

[0002]在生产矿山类机械的轮轴时，需要对机械轮轴的偏摆测定，此过程中需要测定轮轴的径向跳动和轴向跳动，以便减小安装误差，现有技术的偏摆测定设备一次只能测定径向跳动误差或者轴向跳动误差，当径向跳动误差或者轴向跳动误差测定完成后，需要将工件拆卸后再次夹紧固定，操作过程繁琐，工作效率低。在测定径向跳动和轴向跳动过程中，需要缓慢转动轮轴，观察百分表的数值变化，然后判定出径向跳动和轴向跳动的高点和低点，重复转动轮轴，用记号笔将径向跳动和轴向跳动的异常点标记，此过程需要重复操作，较为繁琐，且判定的精确度较低。

[0003]因此，需要一种矿山机械轮轴的偏摆测定装置以解决上述问题。

发明内容

[0004]针对上述情况，为克服现有技术的缺陷，本发明提供一种矿山机械轮轴的偏摆测定装置，利用径向测定笔在径向测定纸上的移动以及轴向测定笔在轴向测定纸上的移动，将待测轮轴径向跳动和轴向跳动转化为直观的二维曲线图，操作简便，便于观察，且判定的精度高。

[0005]本发明采取的技术方案如下：本发明提出一种矿山机械轮轴的偏摆测定装置，包括底座，所述底座上对称设有支撑组件，两个所述支撑组件通过定心夹紧组件连接在一起，所述支撑组件和定心夹紧组件内安装有待测轮轴，其中一个所述支撑组件上设有径向测定联动组件，所述底座上靠近径向测定联动组件处设有径向测定组件，另一个所述支撑组件上设有轴向测定联动组件，所述底座上靠近轴向测定联动组件处设有轴向测定组件，其中一个支撑组件上设有主传动组件，所述主传动组件与径向测定联动组件传动连接，所述主传动组件与轴向测定联动组件传动连接。

[0006]进一步地，所述支撑组件包括支撑板、支撑圈和测定筒，所述支撑板对称设于底座的上壁，所述支撑圈设于支撑板的上端，所述测定筒呈两端开口的筒状结构，所述测定筒转动设于支撑圈内。

[0007]进一步地，所述定心夹紧组件包括旋转圈、传动齿圈、传动齿轮、传动轴、固定板和夹紧臂，旋转圈套设于两个测定筒的端部，所述传动齿圈设于旋转圈的内壁中部，所述传动齿圈设于两个测定筒的端部之间，所述固定板围绕轴线阵列设于测定筒的内壁，两个所述测定筒上的固定板一一对应，所述传动轴贯穿设于两个对应的固定板上，所述传动齿轮设于传动轴上，所述传动齿轮设于两个对应的固定板之间，所述夹紧臂对称设于传动轴的两端，所述旋转圈的外壁设有锁紧螺钉。

[0008]进一步地，所述主传动组件包括主动齿圈、主动齿轮和主动轴，所述主动齿圈设于其中一个测定筒的外壁，所述主动轴贯穿设于其中一个支撑板的侧壁，所述主动齿轮设于主动轴上，所述主动齿圈与主动齿轮啮合。

[0009]进一步地，所述径向测定联动组件包括主动锥齿轮、从动锥齿轮、皮带轮一、皮带轮二、放置板、联动轴一、联动轴二和传动皮带，所述主动锥齿轮设于主动轴远离主动齿轮的一端，所述放置板设于支撑板的侧壁，所述联动轴一转动设于放置板的上壁，所述联动轴二贯穿设于放置板的上壁，所述皮带轮一设于联动轴一上，所述皮带轮二设于联动轴二上，所述传动皮带设于皮带轮一和皮带轮二上，所述从动锥齿轮设于联动轴一上，所述主动锥齿轮与从动锥齿轮啮合。

[0010]进一步地，所述径向测定组件包括支撑架、固定块、导向套筒一、径向测定轴、竖向挡板、竖向弹簧、弹性伸缩杆一、径向测定笔、收卷辊一、收卷辊二和径向测定纸，所述支撑架设于底座的上壁，所述固定块设于支撑架上，所述导向套筒一设于固定块的上壁，所述竖向弹簧的下端设于底座的上壁，所述竖向挡板设于竖向弹簧的上端，所述径向测定轴的下端设于竖向挡板的上端面，所述径向测定轴贯穿固定块和导向套筒一，所述弹性伸缩杆一的一端设于竖向挡板的外壁，所述径向测定笔设于弹性伸缩杆一的另一端，所述收卷辊一的下端转动设于底座的上壁，所述收卷辊一的上端与联动轴二连接，所述收卷辊二的下端通过扭簧转动设于底座的上壁，所述径向测定纸的两端分别缠绕于收卷辊一和收卷辊二上。

[0011]进一步地，所述轴向测定联动组件包括联动轴三、联动轴四、从动齿轮、联动齿轮一和联动齿轮二，所述联动轴三设于两个支撑板的侧壁之间，所述联动轴三的一端贯穿支撑板的侧壁，所述从动齿轮设于联动轴三上，所述从动齿轮与主动齿轮啮合，所述联动齿轮一设于联动轴三上，所述联动轴四的一端设于支撑板的侧壁，所述联动齿轮二设于联动轴四上，所述联动齿轮一与联动齿轮二啮合。

[0012]进一步地，所述轴向测定组件包括竖板、安装板、收卷辊三、收卷辊四、轴向测定纸、横向挡板、导向套筒二、横向测定轴、横向弹簧、弹性伸缩杆二、轴向测定笔、竖向伸缩杆和轴向测试头，所述竖板对称设于底座的上壁，所述安装板成对设于竖板的内侧壁，所述收卷辊三和收卷辊四分别设于两对安装板之间，所述收卷辊三与安装板之间通过扭簧连接，所述轴向测定纸的两端缠绕于收卷辊三和收卷辊四上，所述联动轴四的端部设于安装板的侧壁，所述联动轴四与收卷辊四连接，所述导向套筒二的一端设于支撑板的侧壁，所述横向弹簧的一端设于支撑板远离导向套筒二的一侧侧壁，所述横向挡板设于横向弹簧的端部，所述横向测定轴的一端设于横向挡板的端面，所述横向测定轴贯穿横向弹簧、支撑板和导向套筒二，所述弹性伸缩杆二的上端设于横向测定轴的端部，所述轴向测定笔设于弹性伸缩杆二的下端，所述竖向伸缩杆的下端设于横向测定轴上，所述轴向测试头设于竖向伸缩杆的端部。

[0013]进一步地，所述待测轮轴贯穿测定筒，所述待测轮轴设于夹紧臂之间。

[0014]采用上述结构本发明取得的有益效果如下：

1、待测轮轴穿过测定筒，转动旋转圈，旋转圈带动传动齿圈、传动齿轮、传动轴和夹紧臂转动，夹紧臂的端部将待测轮轴夹紧固定，利用锁紧螺钉将旋转圈与测定筒固定，可以方便的移动待测轮轴在测定筒内的轴向位置;

2、当测定筒转动时，测定筒带动主动齿圈转动，主动齿圈带动主动齿轮、从动齿轮、联动轴三、联动齿轮一、联动齿轮二、联动轴四和收卷辊四转动，收卷辊四收卷轴向测定纸，轴向测试头根据待测轮轴的端面同一圆周上的跳动，带动竖向伸缩杆、横向测定轴和弹性伸缩杆二轴向移动，弹性伸缩杆二带动轴向测定笔在轴向测定纸上画出待测轮轴的端面跳动，调节竖向伸缩杆的长度，即可完成待测轮轴不同半径圆周上的轴向跳动测定;

3、当测定筒转动时，测定筒带动主动齿圈转动，主动齿圈带动主动齿轮转动，主动齿轮带动主动轴、主动锥齿轮、从动锥齿轮、联动轴一转动，联动轴一通过传动皮带带动联动轴二转动，联动轴二带动收卷辊一转动，收卷辊一对径向测定纸收卷，随着待测轮轴的转动，径向测定轴根据待测轮轴的径向跳动上下移动，径向测定轴带动竖向挡板和弹性伸缩杆一上下移动，弹性伸缩杆一带动径向测定笔在径向测定纸上画出待测轮轴的径向跳动，调节待测轮轴在测定筒内的轴向位置，即可完成待测轮轴不同轴向位置的径向跳动的测定。

附图说明

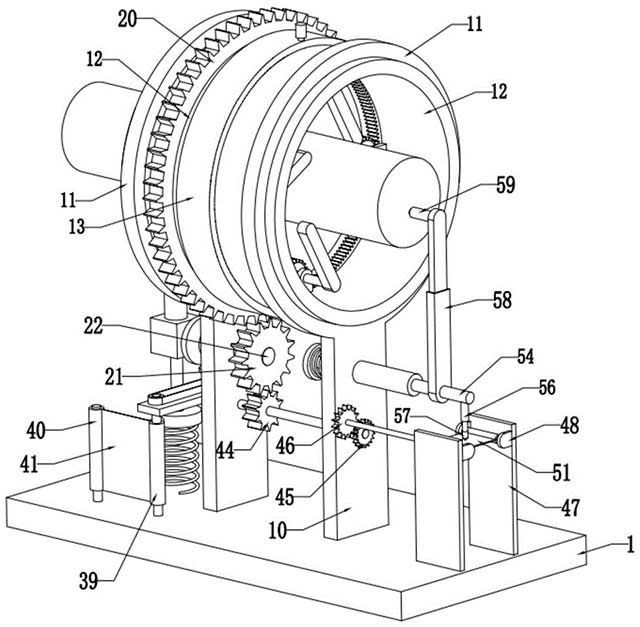

[0015]图1为本发明提出的一种矿山机械轮轴的偏摆测定装置的正面立体结构示意图;

图2为本发明提出的一种矿山机械轮轴的偏摆测定装置的后面立体结构示意图;

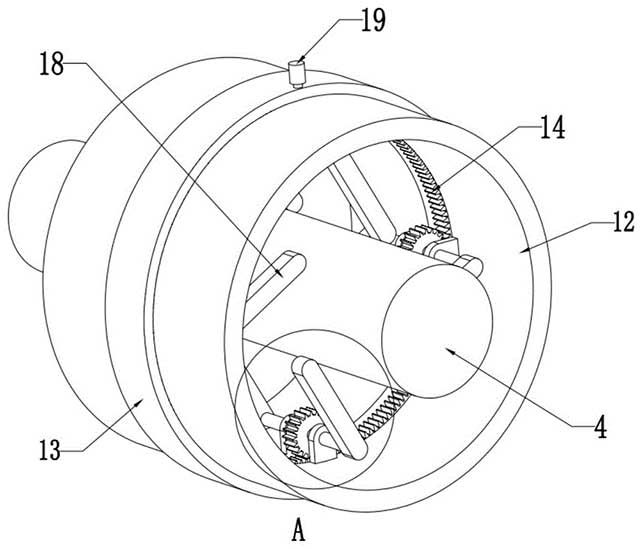

图3为定心夹紧组件和支撑组件的部分立体结构示意图;

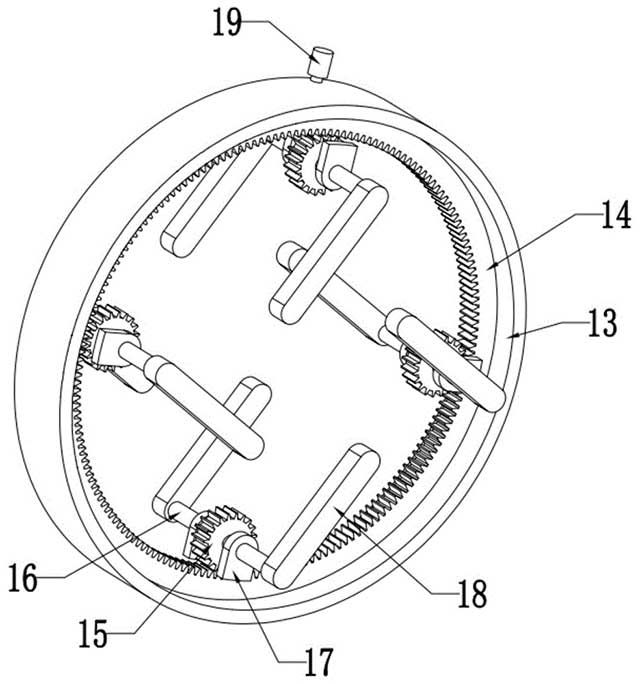

图4为定心夹紧组件的立体结构示意图;

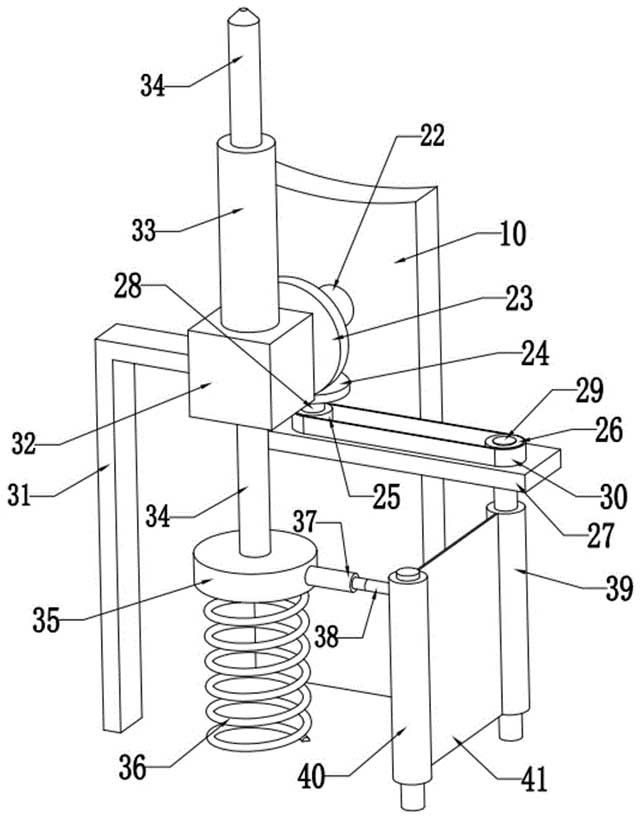

图5为径向测定联动组件的立体结构示意图;

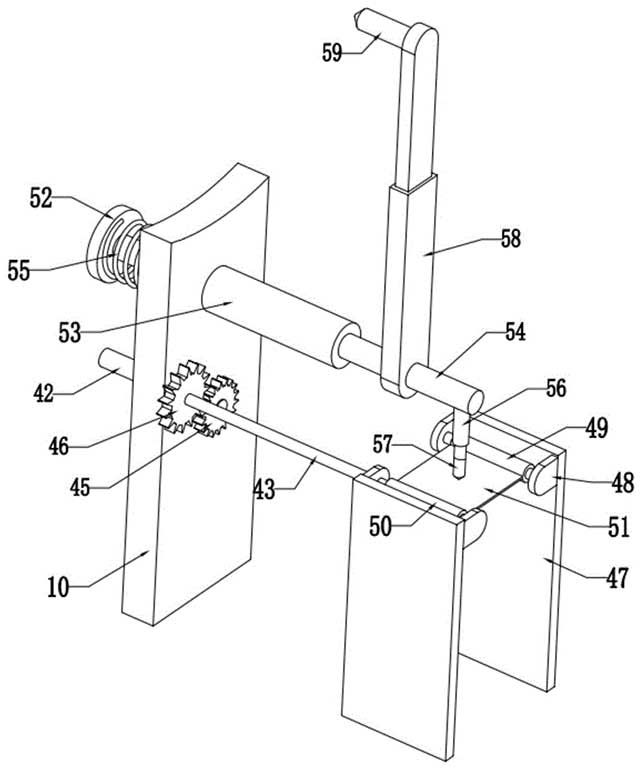

图6为轴向测定联动组件的立体结构示意图;

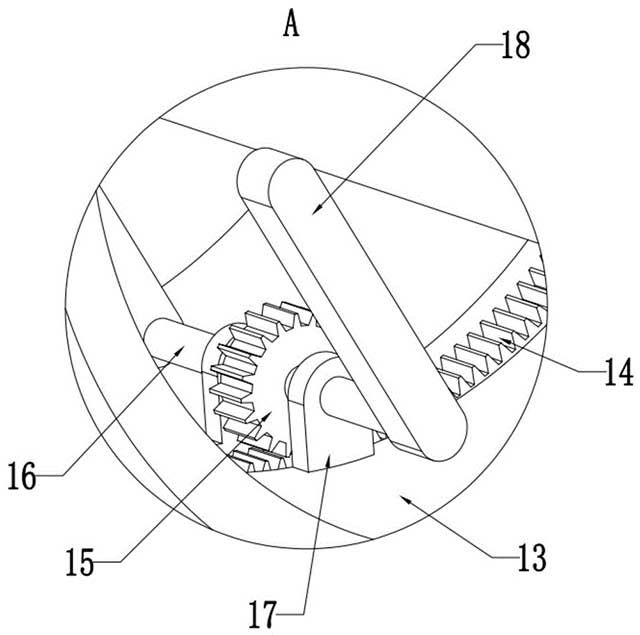

图7为图3中A部分放大图。

[0016]其中，1、底座，2、支撑组件，3、定心夹紧组件，4、待测轮轴，5、径向测定联动组件，6、径向测定组件，7、轴向测定联动组件，8、轴向测定组件，9、主传动组件，10、支撑板，11、支撑圈，12、测定筒，13、旋转圈，14、传动齿圈，15、传动齿轮，16、传动轴，17、固定板，18、夹紧臂，19、锁紧螺钉，20、主动齿圈，21、主动齿轮，22、主动轴，23、主动锥齿轮，24、从动锥齿轮，25、皮带轮一，26、皮带轮二，27、放置板，28、联动轴一，29、联动轴二，30、传动皮带，31、支撑架，32、固定块，33、导向套筒一，34、径向测定轴，35、竖向挡板，36、竖向弹簧，37、弹性伸缩杆一，38、径向测定笔，39、收卷辊一，40、收卷辊二，41、径向测定纸，42、联动轴三，43、联动轴四，44、从动齿轮，45、联动齿轮一，46、联动齿轮二，47、竖板，48、安装板，49、收卷辊三，50、收卷辊四，51、轴向测定纸，52、横向挡板，53、导向套筒二，54、横向测定轴，55、横向弹簧，56、弹性伸缩杆二，57、轴向测定笔，58、竖向伸缩杆，59、轴向测试头。

[0017]附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。

具体实施方式

[0018]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例;基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

[0019]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

[0020]如图1所示，本发明提出一种矿山机械轮轴的偏摆测定装置，包括底座1，所述底座1上对称设有支撑组件2，两个所述支撑组件2通过定心夹紧组件3连接在一起，所述支撑组件2和定心夹紧组件3内安装有待测轮轴4，其中一个所述支撑组件2上设有径向测定联动组件5，所述底座1上靠近径向测定联动组件5处设有径向测定组件6，另一个所述支撑组件2上设有轴向测定联动组件7，所述底座1上靠近轴向测定联动组件7处设有轴向测定组件8，其中一个支撑组件2上设有主传动组件9，所述主传动组件9与径向测定联动组件5传动连接，所述主传动组件9与轴向测定联动组件7传动连接。

[0021]如图1、图2所示，所述支撑组件2包括支撑板10、支撑圈11和测定筒12，所述支撑板10对称设于底座1的上壁，所述支撑圈11设于支撑板10的上端，所述测定筒12呈两端开口的筒状结构，所述测定筒12转动设于支撑圈11内。

[0022]如图1、图2、图3、图4、图7所示，所述定心夹紧组件3包括旋转圈13、传动齿圈14、传动齿轮15、传动轴16、固定板17和夹紧臂18，旋转圈13套设于两个测定筒12的端部，所述传动齿圈14设于旋转圈13的内壁中部，所述传动齿圈14设于两个测定筒12的端部之间，所述固定板17围绕轴线阵列设于测定筒12的内壁，两个所述测定筒12上的固定板17一一对应，所述传动轴16贯穿设于两个对应的固定板17上，所述传动齿轮15设于传动轴16上，所述传动齿轮15设于两个对应的固定板17之间，所述夹紧臂18对称设于传动轴16的两端，所述旋转圈13的外壁设有锁紧螺钉19。

[0023]如图1、图2所示，所述主传动组件9包括主动齿圈20、主动齿轮21和主动轴22，所述主动齿圈20设于其中一个测定筒12的外壁，所述主动轴22贯穿设于其中一个支撑板10的侧壁，所述主动齿轮21设于主动轴22上，所述主动齿圈20与主动齿轮21啮合。

[0024]如图1、图2、图5所示，所述径向测定联动组件5包括主动锥齿轮23、从动锥齿轮24、皮带轮一25、皮带轮二26、放置板27、联动轴一28、联动轴二29和传动皮带30，所述主动锥齿轮23设于主动轴22远离主动齿轮21的一端，所述放置板27设于支撑板10的侧壁，所述联动轴一28转动设于放置板27的上壁，所述联动轴二29贯穿设于放置板27的上壁，所述皮带轮一25设于联动轴一28上，所述皮带轮二26设于联动轴二29上，所述传动皮带30设于皮带轮一25和皮带轮二26上，所述从动锥齿轮24设于联动轴一28上，所述主动锥齿轮23与从动锥齿轮24啮合。

[0025]如图1、图2、图5所示，所述径向测定组件6包括支撑架31、固定块32、导向套筒一33、径向测定轴34、竖向挡板35、竖向弹簧36、弹性伸缩杆一37、径向测定笔38、收卷辊一39、收卷辊二40和径向测定纸41，所述支撑架31设于底座1的上壁，所述固定块32设于支撑架31上，所述导向套筒一33设于固定块32的上壁，所述竖向弹簧36的下端设于底座1的上壁，所述竖向挡板35设于竖向弹簧36的上端，所述径向测定轴34的下端设于竖向挡板35的上端面，所述径向测定轴34贯穿固定块32和导向套筒一33，所述弹性伸缩杆一37的一端设于竖向挡板35的外壁，所述径向测定笔38设于弹性伸缩杆一37的另一端，所述收卷辊一39的下端转动设于底座1的上壁，所述收卷辊一39的上端与联动轴二29连接，所述收卷辊二40的下端通过扭簧转动设于底座1的上壁，所述径向测定纸41的两端分别缠绕于收卷辊一39和收卷辊二40上，弹性伸缩杆一37使径向测定笔38始终与径向测定纸41接触。

[0026]如图1、图2、图6所示，所述轴向测定联动组件7包括联动轴三42、联动轴四43、从动齿轮44、联动齿轮一45和联动齿轮二46，所述联动轴三42设于两个支撑板10的侧壁之间，所述联动轴三42的一端贯穿支撑板10的侧壁，所述从动齿轮44设于联动轴三42上，所述从动齿轮44与主动齿轮21啮合，所述联动齿轮一45设于联动轴三42上，所述联动轴四43的一端设于支撑板10的侧壁，所述联动齿轮二46设于联动轴四43上，所述联动齿轮一45与联动齿轮二46啮合。

[0027]如图1、图2、图6所示，所述轴向测定组件8包括竖板47、安装板48、收卷辊三49、收卷辊四50、轴向测定纸51、横向挡板52、导向套筒二53、横向测定轴54、横向弹簧55、弹性伸缩杆二56、轴向测定笔57、竖向伸缩杆58和轴向测试头59，所述竖板47对称设于底座1的上壁，所述安装板48成对设于竖板47的内侧壁，所述收卷辊三49和收卷辊四50分别设于两对安装板48之间，所述收卷辊三49与安装板48之间通过扭簧连接，所述轴向测定纸51的两端缠绕于收卷辊三49和收卷辊四50上，所述联动轴四43的端部设于安装板48的侧壁，所述联动轴四43与收卷辊四50连接，所述导向套筒二53的一端设于支撑板10的侧壁，所述横向弹簧55的一端设于支撑板10远离导向套筒二53的一侧侧壁，所述横向挡板52设于横向弹簧55的端部，所述横向测定轴54的一端设于横向挡板52的端面，所述横向测定轴54贯穿横向弹簧55、支撑板10和导向套筒二53，所述弹性伸缩杆二56的上端设于横向测定轴54的端部，所述轴向测定笔57设于弹性伸缩杆二56的下端，所述竖向伸缩杆58的下端设于横向测定轴54上，所述轴向测试头59设于竖向伸缩杆58的端部，弹性伸缩杆二56使轴向测定笔57始终与轴向测定纸51保持接触。

[0028]如图1、图2、图3所示，所述待测轮轴4贯穿测定筒12，所述待测轮轴4设于夹紧臂18之间。

[0029]具体使用时，将待测轮轴4穿过测定筒12，转动旋转圈13，旋转圈13带动传动齿圈14转动，传动齿圈14带动传动齿轮15转动，传动齿轮15带动传动轴16转动，传动轴16带动夹紧臂18转动，夹紧臂18的端部将待测轮轴4夹紧固定，利用锁紧螺钉19将旋转圈13与测定筒12固定，初始状态下，在竖向弹簧36的作用下，径向测定轴34的上端压紧在待测轮轴4的正下方，调节竖向伸缩杆58的长度，在横向弹簧55的作用下，轴向测试头59压紧在待测轮轴4的端面，然后缓慢转动测定筒12，测定筒12带动旋转圈13和夹紧臂18转动，夹紧臂18带动待测轮轴4转动，待测轮轴4的外壁始终与径向测定轴34的上端接触，待测轮轴4的端面始终与轴向测试头59接触;

当测定筒12转动时，测定筒12带动主动齿圈20转动，主动齿圈20带动主动齿轮21转动，主动齿轮21带动从动齿轮44转动，从动齿轮44带动联动轴三42转动，联动轴三42带动联动齿轮一45转动，联动齿轮一45带动联动齿轮二46转动，联动齿轮二46带动联动轴四43转动，联动轴四43带动收卷辊四50转动，收卷辊四50收卷轴向测定纸51，轴向测试头59根据待测轮轴4的端面同一圆周上的跳动，带动竖向伸缩杆58沿着轴向移动，竖向伸缩杆58带动横向测定轴54移动，横向测定轴54带动弹性伸缩杆二56轴向移动，弹性伸缩杆二56带动轴向测定笔57在轴向测定纸51上画出待测轮轴4的端面跳动，调节竖向伸缩杆58的长度，即可完成待测轮轴4不同半径圆周上的轴向跳动测定;

当测定筒12转动时，测定筒12带动主动齿圈20转动，主动齿圈20带动主动齿轮21转动，主动齿轮21带动主动轴22转动，主动轴22带动主动锥齿轮23转动，主动锥齿轮23带动从动锥齿轮24转动，从动锥齿轮24带动联动轴一28转动，联动轴一28通过传动皮带30带动联动轴二29转动，联动轴二29带动收卷辊一39转动，收卷辊一39对径向测定纸41收卷，随着待测轮轴4的转动，径向测定轴34根据待测轮轴4的径向跳动上下移动，径向测定轴34带动竖向挡板35上下移动，竖向挡板35带动弹性伸缩杆一37上下移动，弹性伸缩杆一37带动径向测定笔38在径向测定纸41上画出待测轮轴4的径向跳动，调节待测轮轴4在测定筒12内的轴向位置，即可完成待测轮轴4不同轴向位置的径向跳动的测定。

[0030]需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

[0031]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型。

[0032]以上对本发明及其实施方式进行了描述，这种描述没有限制性，附图中所示的也只是本发明的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本发明创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本发明的保护范围。

说明书附图(7)
