权利要求书： 1.一种液态肥混合搅拌装置，其特征在于，包括容器、搅拌装置和调节装置，所述调节装置通过支撑架固定连接容器，所述搅拌装置一端位于容器顶盖上方，另一端穿过顶盖位于容器内部；
所述搅拌装置包括连接杆和搅拌叶轮，所述搅拌叶轮具有弯折成型的叶片，且所述叶片具有弧度，所述调节装置包括旋转辊、固定座、摆轮和移动板，所述旋转辊两端轴接固定座，所述摆轮一端位于旋转辊的凹槽内，另一端通过旋转轴连接固定座，所述移动板上设有与摆轮相吻合的齿轮结构，且所述移动板固定连接搅拌装置。
2.根据权利要求1所述的液态肥混合搅拌装置，其特征在于，所述搅拌装置还包括外壳，所述外壳固定连接移动板。
3.根据权利要求1所述的液态肥混合搅拌装置，其特征在于，所述固定座上设有限位槽，所述移动板位于限位槽内，所述凹槽为S型。
4.根据权利要求1所述的液态肥混合搅拌装置，其特征在于，所述旋转辊固定连接调节电机，所述连接杆固定连接搅拌电机。
5.根据权利要求1所述的液态肥混合搅拌装置，其特征在于，所述叶片呈错综排列，且均匀环设于搅拌叶轮。
6.根据权利要求1所述的液态肥混合搅拌装置，其特征在于，所述连接杆和搅拌叶轮设有两个，且通过旋转轮和皮带连接搅拌电机。
说明书： 液态肥混合搅拌装置技术领域
本实用新型涉及液态肥加工技术领域，尤其涉及一种液态肥混合搅拌装置。
背景技术
液态肥作为当今农业比较实用的一种肥料，在制作过程中，需要对不同的液体进行混合、搅拌和发酵，在混合搅拌过程中，一般采用在反应釜中对其进行加工，利用搅拌器对不同的液体进行搅拌，使其在反应釜中充分进行混合，保证后序工序的正常进行。搅拌器一般采用叶片状或搅拌杆对其进行搅拌，由于搅拌器是固定模式，所以对于反应釜内的液体搅拌不充分，会使液体在搅拌过程中具有死角未搅拌到，降低了不同液体的混合程度，从而使后序工作具有瑕疵。
综上可知，现有技术在实际使用上显然存在不便与缺陷，所以有必要加以改进。
实用新型内容
针对上述的缺陷，本实用新型的目的在于提供一种液态肥混合搅拌装置，其可以对容器内的液体进行充分混合，保证后序工作的正常进行。
为了实现上述目的，本实用新型提供一种液态肥混合搅拌装置，包括容器、搅拌装置和调节装置，所述调节装置通过支撑架固定连接容器，所述搅拌装置一端位于容器顶盖上方，另一端穿过顶盖位于容器内部；所述搅拌装置包括连接杆和搅拌叶轮，所述搅拌叶轮具有弯折成型的叶片，且所述叶片具有弧度，所述调节装置包括旋转辊、固定座、摆轮和移动板，所述旋转辊两端轴接固定座，所述摆轮一端位于旋转辊的凹槽内，另一端通过旋转轴连接固定座，所述移动板上设有与摆轮相吻合的齿轮结构，且所述移动板固定连接搅拌装置。
根据本实用新型的液态肥混合搅拌装置，所述搅拌装置还包括外壳，所述外壳固定连接移动板。
根据本实用新型的液态肥混合搅拌装置，所述固定座上设有限位槽，所述移动板位于限位槽内，所述凹槽为S型。
根据本实用新型的液态肥混合搅拌装置，所述旋转辊固定连接调节电机，所述连接杆固定连接搅拌电机。
根据本实用新型的液态肥混合搅拌装置，所述叶片呈错综排列，且均匀环设于搅拌叶轮。
根据本实用新型的液态肥混合搅拌装置，所述连接杆和搅拌叶轮设有两个，且通过旋转轮和皮带连接搅拌电机。
本实用新型提供了一种液态肥混合搅拌装置，包括容器、搅拌装置和调节装置，所述调节装置通过支撑架固定连接容器，所述搅拌装置一端位于容器顶盖上方，另一端穿过顶盖位于容器内部，通过搅拌装置对容器内的液体进行充分混合，保证后序工作的正常进行；所述搅拌装置包括连接杆和搅拌叶轮，所述搅拌叶轮具有弯折成型的叶片，且所述叶片具有弧度，能够对液体进行更充分的搅拌，使不同液体能够进行充分混合。所述调节装置包括旋转辊、固定座、摆轮和移动板，所述旋转辊两端轴接固定座，所述摆轮一端位于旋转辊的凹槽内，另一端通过旋转轴连接固定座，所述移动板上设有与摆轮相吻合的齿轮结构，且所述移动板固定连接搅拌装置，通过调节装置对搅拌装置的位置进行移动调节，使其能够对容器内的液体进行充分搅拌，使不同液体能够充分混合，从而保证后序工作的正常进行。本实用新型的有益效果：通过搅拌装置对容器内的液体进行搅拌，同时利用调节装置对搅拌装置的位置进行调节，使其能够对容器内的液体进行充分搅拌，保证不同液体的充分混合，便于后序工作的正常进行。
附图说明

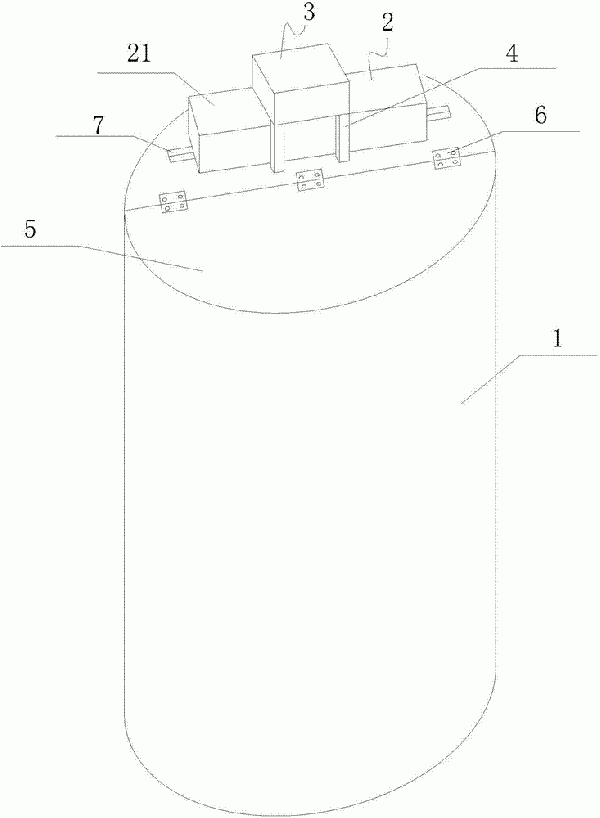

图1是本实用新型的结构示意图；
图2是本实用新型中搅拌装置的结构示意图；
图3是图2的局部放大图；
图4是本实用新型中调节装置的结构示意图；
在图中，1-容器，2-搅拌装置，21-外壳，22-连接杆，221-叶片，23-搅拌叶轮，3-调节装置，31-旋转辊，32-固定座，33-摆轮，34-移动板，35-凹槽，36-齿轮结构，4-支撑架，5-顶盖，6-折叶，7-移动槽。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明，应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
参见图1，本实用新型提供了一种液态肥混合搅拌装置，该装置包括容器1、搅拌装置2和调节装置3，所述调节装置3通过支撑架4固定连接容器1，所述搅拌装,2一端位于容器1顶盖5上方，另一端穿过顶盖5位于容器1内部，通过搅拌装置2对容器1内的液体进行充分混合，保证后序工作的正常进行；所述搅拌装置2包括连接杆22和搅拌叶轮23，所述搅拌叶轮23具有弯折成型的叶片221，且所述叶片221具有弧度，能够对液体进行更充分的搅拌，使不同液体能够进行充分混合。所述调节装置3包括旋转辊31、固定座32、摆轮33和移动板34，所述旋转辊31两端轴接固定座32，所述摆轮33一端位于旋转辊31的凹槽35内，另一端通过旋转轴连接固定座32，所述移动板34上设有与摆轮33相吻合的齿轮结构36，且所述移动板34固定连接搅拌装置2，通过调节装置3对搅拌装置2的位置进行移动调节，使其能够对容器1内的液体进行充分搅拌，使不同液体能够充分混合，从而保证后序工作的正常进行。
优选的是，本实用新型的搅拌装置2还包括外壳21，所述外壳21固定连接移动板34，通过移动板34带动外壳21移动，从而带动搅拌装置2在容器1内部进行移动，使搅拌装置2能够对容器1内的液体进行充分搅拌混合。
另外，本实用新型的固定座32上设有限位槽，所述移动板34位于限位槽内，所述凹槽35为S型，限位槽能够对移动板34的移动方向进行限制，防止其出现晃动现象，影响正常工作。
进一步的，本实用新型的旋转辊31固定连接调节电机，所述连接杆22固定连接搅拌电机，通过调节电机和搅拌电机对调节装置3和搅拌装置2提供动力，使其能够分别工作，保证对液体的充分搅拌。
更好的，本实用新型的叶片221呈错综排列，且均匀环设于搅拌叶轮23，在搅拌过程中能够让液体充分混合，保证后序工作的正常进行。
本实用新型在实施过程中，打开容器1顶盖5，顶盖5分两部分，一部份固定连接容器1，且两部分之间通过折叶6连接，便于对顶盖5的开启。将不同种类的液体放入容器1内，通过搅拌电机带动连接杆22和搅拌叶轮23对容器1内的液体进行搅拌，使其能够充分混合，如图2～3所示，连接杆22和搅拌叶轮23分别设有两根，且通过旋转轮和皮带连接搅拌电机，通过旋转轮和皮带使两个连接杆22和搅拌叶轮23旋转形成同步，能够保证对容器1内的液体最大限度的进行搅拌。针对较多的液体进行混合时，可以开启调节装置，通过调节电机带动旋转辊31旋转，如图4所示，旋转辊31上设有S型的凹槽35，摆轮33一端位于凹槽35内，旋转辊31的转动会带动摆轮33实现左右摆动，摆轮33另一端与移动板34的齿轮结构36相啮合，摆轮33的左右摆动带动移动板34实现左右移动，移动板34固定连接搅拌装置2的外壳21，移动板34的移动会带动搅拌装置2沿顶盖5上的移动槽7方向实现移动，移动槽7上设有密封装置，可以保证容器1内的气密性。
综上所述，本实用新型提供了一种液态肥混合搅拌装置，包括容器、搅拌装置和调节装置，所述调节装置通过支撑架固定连接容器，所述搅拌装置一端位于容器顶盖上方，另一端穿过顶盖位于容器内部，通过搅拌装置对容器内的液体进行充分混合，保证后序工作的正常进行；所述搅拌装置包括连接杆和搅拌叶轮，所述搅拌叶轮具有弯折成型的叶片，且所述叶片具有弧度，能够对液体进行更充分的搅拌，使不同液体能够进行充分混合。所述调节装置包括旋转辊、固定座、摆轮和移动板，所述旋转辊两端轴接固定座，所述摆轮一端位于旋转辊的凹槽内，另一端通过旋转轴连接固定座，所述移动板上设有与摆轮相吻合的齿轮结构，且所述移动板固定连接搅拌装置，通过调节装置对搅拌装置的位置进行移动调节，使其能够对容器内的液体进行充分搅拌，使不同液体能够充分混合，从而保证后序工作的正常进行。本实用新型的有益效果：通过搅拌装置对容器内的液体进行搅拌，同时利用调节装置对搅拌装置的位置进行调节，使其能够对容器内的液体进行充分搅拌，保证不同液体的充分混合，便于后序工作的正常进行。
当然，本实用新型还可有其它多种实施例，在不背离本实用新型精神及其实质的情况下，熟悉本领域的技术人员当可根据本实用新型作出各种相应的改变和变形，但这些相应的改变和变形都应属于本实用新型所附的权利要求的保护范围。
![]()
