江苏南京有色金属复合材料技术理论与应用

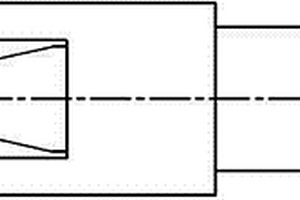

用于陶瓷基复合材料高温拉伸测试的夹具 833

 0

本发明涉及一种高温拉伸试验夹具，具体地说涉及一种陶瓷基复合材料高温拉伸试验夹具。该夹具由主、副夹头组成；主夹头的一端为圆柱端，另一端设有楔面；副夹头成T形，截面成U形；副夹头用于夹持试件，副夹头的T形面开有螺纹孔；主夹头的圆柱端与试验机连接，楔面端与副夹头相连。本发明提供的用于陶瓷基复合材料高温拉伸测试的夹具，试件受拉伸时，夹持端两侧受到主夹头的拉力，夹持端的中部受到副夹头的拉力。试件夹持端受力较为均匀，避免了试件受拉时夹持端首先破坏，大大提高拉伸试验的成功率。采用的试件为等厚的板状试件，加工方便，经济型好。主、副夹头的材料选用高强度耐高温材料。该夹具还可适用于其他剪切强度较差的高温材料拉伸试验。

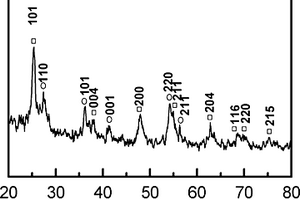

具有高效光电活性的可控晶形二氧化钛与石墨烯复合材料及其制备方法 894

 0

本发明公开了一种具有高效光电活性的可控晶形二氧化钛与石墨烯复合材料及其制备方法，其中复合材料由TiO2粉体与石墨烯搅拌混合而成，或者由TiO2粉体分散于氧化石墨烯分散液中并经由水热反应而成；所述TiO2粉体与石墨烯或氧化石墨烯的质量比为1∶1～500∶1。本发明工艺简单，成本低廉，环境友好。本发明可根据醇水的比例或钛源的量不同来控制所得到TiO2的晶形，且量放大的同时，其仍然有良好的性能。复合石墨烯之后，光催化性能较大的提高。得到的这些产物都将有望应用于染料敏化太阳能电池、催化剂、锂离子电池、传感等诸多领域。

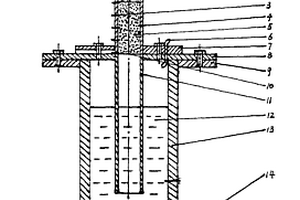

金属基复合材料及多孔金属的渗流制备模拟法 798

 0

金属基复合材料及多孔金属的渗流制备模拟法,涉及生产中常用的将液态金属加压渗入多孔填料层中的渗流制备法。因制备在高温下进行,影响产品质量的渗流规律和工艺参数都不易获得。本发明依据流体流动相似原理,用科学、经济的方法,在室温下选用合适的液体,在装有填料颗粒的透明有机玻璃模型中,模拟了液态金属渗流过程,获得在实际生产中的渗流规律和最佳工艺参数,对完善生产工艺过程,提高产品质量和降低成本,有重要意义。

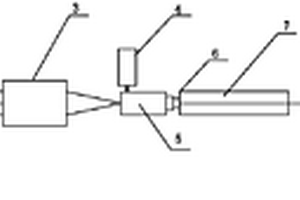

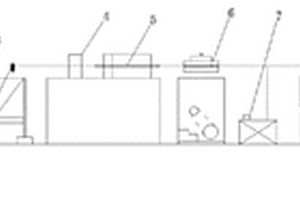

连续纤维的热塑性复合材料的拉挤成型方法及设备 936

 0

一种连续纤维的热塑性复合材料的拉挤成型方法,其特征是它包括以下步骤:首先,将由热塑性复合材料制成的连续纤维从恒张力纱架(1)上引出穿过集纱板(2)后送入去湿器(3)进行去湿,控制连续纤维的含水率在3%以下;其次,将经过去湿的连续纤维送入浸渍器(5)中进行浸渍;第三,控制成型模具的加热温度在150℃~300℃得到所需的型材;第四,使成型后的型材进入冷却槽(7)冷却后在牵引机(8)的牵引下进入同步自动切割机中按所需的尺寸切割、包装即可。本发明同时公开了由恒力纱架(1)、集纱板(2)、去温器(3)、浸渍器(5)、成型模具(6)、冷却槽(7)、牵引机(8)和切割机(9)组成的成套设备。本发明方法简单,设备成本低,生产效率高。

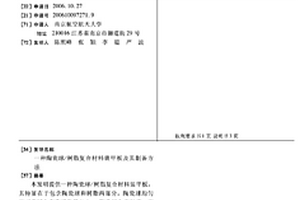

陶瓷球/树脂复合材料装甲板及其制备方法 769

 0

本发明提供一种陶瓷球/树脂复合材料装甲板,其特征在于包含陶瓷球和树脂两部分,陶瓷球均匀致密多层分布在树脂基体中。陶瓷球为高硬度、高强度、高耐磨陶瓷,优先选择刚玉、碳化硅、氮化硅和碳化硼陶瓷。树脂为热固性树脂,优先选择环氧树脂和酚醛树脂。本发明的优点在于:(1)复合材料中陶瓷球构成一个多层防护体系;(2)密排陶瓷球间隙被树脂完全填充,该装甲板具有交变动能传递特征,大大提高弹头动能衰减速率;(3)当弹头与装甲板相撞时,多层陶瓷球能够把装甲板受到弹丸的集中冲击载荷变成一个局部均布载荷,使载荷和动能耗散,防护性能大大提高。

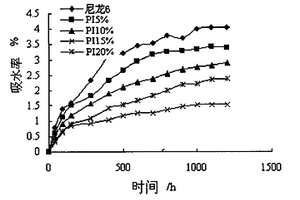

原位聚合PI改性尼龙复合材料 1019

 0

本发明公开了一种原位聚合PI改性尼龙复合材料的制备方法,步骤为:第一步:制备聚酰亚胺预聚物,按摩尔比1～1.6∶1将具有醚键基团的二酐/二胺单体溶解在极性溶剂中并在室温下搅拌反应,接着加入溶剂回流环化,除去体系中的水分,加入异氰酸脂,反应得到异氰酸酯封端的PI大分子,加入己内酰胺封闭异氰酸酯基团,加入甲醇沉淀出PI,之后洗涤烘干备用,按PI占己内酰胺单体重量百分比5%～15%的量加入到己内酰胺熔体中,维持体系黏度0.02～1PA.S;第二步:按50%～85%体积率将碳纤维铺设在模具中,预热,将NAOH、主抗氧剂、辅助抗氧剂按比例,在90℃～120℃下与第一步制造的预聚体混合后注入模具中原位聚合反应制得FRP片材。

低光泽度兼具高韧性聚丙烯复合材料的制备方法 894

 0

本发明提供了一种低光泽度兼具高韧性聚丙烯复合材料的制备方法，将40‑90质量份聚丙烯树脂、5‑30质量份无机刚性粒子、5‑30质量份消光剂、0.2‑0.4质量份抗氧剂在搅拌机中搅拌均匀，通过双螺杆挤出机挤出造粒制得，消光剂为带环氧官能团聚合物接枝橡胶，其接枝相为带环氧官能团单体分子的聚合物、带环氧官能团单体分子中一种和不带环氧光能团单体分子的共聚物，其橡胶基体为三元乙丙橡胶、乙烯‑辛稀弹性体、乙烯‑丁烯弹性体、丁苯橡胶、丁晴橡胶和硅橡胶中的一种。本发明在通过添加消光剂制得低光泽度聚丙烯复合材料，这种改姓聚丙烯不仅具有较低的光泽度，而且冲击韧性比较高，综合力学性能优异。

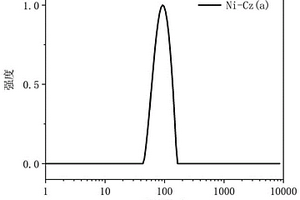

二硫烯镍配合物/F-127复合材料及制备方法与应用 855

 0

本发明公开了一种二硫烯镍配合物/F‑127复合材料及制备方法与应用，该材料包括两亲性聚合物F‑127和包覆于两亲性聚合物F‑127纳米材料核内的二硫烯镍配合物，二硫烯镍配合物中心为由一个金属原子和两个二硫烯构成的二硫烯金属平面中心，与二硫烯相连的是四个相同的具有不同修饰的强给电子体；该材料的制备方法包括以下步骤：(S1)制备二硫烯镍配合物；(S2)将二硫烯镍配合物溶解到两亲性聚合物F‑127的水溶液中；(S3)待溶液澄清透明后将有机溶剂蒸发，得到二硫烯镍配合物/F‑127复合材料；该材料能够吸收、发射红外光，具有良好的水溶性和生物相容性、低生物毒性，因此能够应用到二窗荧光成像、二窗光声成像、二窗光热成像、二窗三模成像和三模成像中。

含有石墨烯的轮胎胎面复合材料 814

 0

本发明公开了一种含有石墨烯的轮胎胎面复合材料，胶料中包括以下质量分数的组份：1‑20%的石墨烯或石墨烯复合材料，50‑80%的类橡胶材料，其余为辅料；所述类橡胶材料包括SSBR及其氢化物，或，与SBS、SEBS、SEPS中的一种或多种混合。通过在轮胎胶料中混合石墨烯材料，由均匀分散的石墨烯材料结合轮胎胶料，以类似网状结构穿插分布，获得新型胎面胶料，提高轮胎的耐磨性以及散热性，提高行驶的安全性能。轮胎胶料以经过氢化的SSBR为核心组分，通过控制SSBR不同的氢化程度，辅以不同的配方组分，构成复合的胶料主料，实现胎面的高弹减震性，同时兼具抗紫外、抗老化性，耐磨性；可回收利用，绿色环保，节能减排。

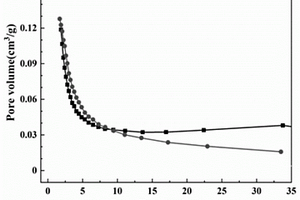

离子型共聚物复合材料吸附剂及其制备方法和应用 626

 0

本发明公开了一种离子型共聚物复合材料吸附剂及其制备方法和应用。通过将离子液体单体和交联剂二乙烯苯共聚制备多孔离子型共聚物；以原位生长的方式将金属有机骨架材料负载在多孔离子型共聚物表面，得到多孔离子型共聚物复合材料吸附剂。制备的吸附剂同时具备微孔和介孔结构，且兼具较高的孔隙率以及丰富的有利于CO₂化学吸附的碱性官能团，展现出较高的CO₂吸附量和较快的CO₂吸附扩散速率，低压下的CO₂吸附量得到明显提升，多次重复使用后吸附量没有明显下降。

大直径复合材料管及其制备方法和系统 583

 0

本发明属于桥梁设备领域，具体涉及一种大直径复合材料管及其制备方法和系统。所述大直径纤维复合材料管的外径大于100mm，其特征在于，所述方法包括如下步骤：步骤(1)：制备纤维纵向标准块，纵向标准块为弧形板，且两侧分别设有承插接口；步骤(2)：将多个纵向标准块通过承插接口进行拼装，拼接处涂刷树脂胶，拼装成管后采用环箍临时固定；步骤(3)：采用浸胶之后的纤维，对拼装管进行预拉张力纤维缠绕；步骤(4)：固化成型，得到成品管。本发明解决了目前拉挤工艺在生产大直径管件在技术上、经济成本上的难题。

硅基气凝胶-发泡材料隔热复合材料的制备方法 562

 0

本发明涉及一种硅基气凝胶‑发泡材料隔热复合材料的制备方法。所制备的材料具有三维纳米多孔网络结构，相比较于传统的外墙外保温材料以及单纯的发泡材料，该复合材料解决了传统隔热保温材料耐火等级差、抗氧化性差的问题，降低了发泡材料的热导率。且该材料的密度为0.139‑0.160g/cm³，抗压强度为0.3‑0.6MPa，抗撕裂强度为4.3‑4.6MPa，热导率为0.042‑0.051W/(m·K)，吸水率为3％‑6％。其制备方法是酸碱两步法结合高压浸渍法、真空浸渍法，最后进行干燥处理。该制备方法工艺简捷，反应周期短，可实现循环使用且绿色环保，具有批量生产的前景。

低内应力复合材料预制体成型方法 937

 0

一种低内应力复合材料预制体成型方法，包括以下步骤：步骤（1）：以连续纤维作为增强体，热塑性树脂为基体，制备连续纤维增强热塑性预浸带片材；步骤（2）：将步骤（1）制备的预浸带作为连续增强体引入模具，将热塑性树脂材料经挤出机熔融挤出至模具内，然后经口模牵出定型得到截面为椭圆形的连续纤维增强热塑性预浸带；骤（3）：将上述椭圆形截面预浸带进行编织，得到预浸带预制体。本发明所提供的制备方法可实现预浸带在交织点处的圆滑过渡，有效减少预制体空隙，从而提高预制体及最终复合材料制品的表观质量和力学性能。

石墨烯复合材料橡胶沥青混合料及其制备方法 894

 0

本发明属于道路沥青技术领域，具体涉及一种石墨烯复合材料橡胶沥青混合料及其制备方法。包括如下组分：石油沥青80~100份；橡胶粉5~8份，集料80~100份，石墨烯复合材料1~5份，聚乙烯蜡0.1~0.2份，三乙油酸皂0.35~1份，芳烃油0.3~1.5份。本发明通过含长链的脂肪族化合物对石墨烯的接枝和改性，增加了沥青与橡胶粉界面相容性，增强橡胶粉吸收融胀过程中对沥青分子吸收的选择性，增强改性沥青与骨料的相互作用，使得橡胶粉与基质沥青、矿物起到均匀的分散作用；同时使石墨烯复合橡胶改性沥青混合料具有较高的动稳定度和马歇尔强度，具有显著的抗车辙性能和抗剪切性能。

电磁屏蔽夹层复合材料易碎盖及其制备方法 751

 0

本发明公开了一种电磁屏蔽夹层复合材料易碎盖及其制备方法，属于导弹发射装置技术领域，本发明的易碎盖包括法兰和抛出体，法兰和抛出体结合处称为分离区；抛出体为电磁屏蔽夹层复合材料，通过泡沫夹层、金属导电薄膜和碳纤维布以环氧树脂胶为基体固化成型而成；抛出体边缘具有一圈非贯穿型V型倒角，V型倒角内部充填环氧树脂胶后与法兰边缘胶合形成分离区；本发明结构简单、承载能力强、结构重量轻、稳定性好，具备电磁屏蔽等多种功能。

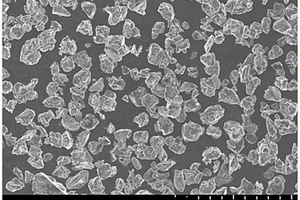

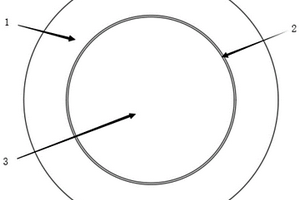

双层碳包覆的硅基复合材料及其制备方法和应用 724

 0

本发明涉及一种硅基复合材料及其制备方法和应用，该材料由硅氧锂化合物颗粒和包覆在其表面的两层碳膜复合而成，硅氧锂化合物颗粒中分散有单质硅纳米晶粒和硅酸锂系化合物。该方法为在硅氧化合物颗粒表面进行第一层碳膜包覆，随后进行破碎和分筛处理；所得的材料与含锂化合物粉末进行均匀混合；混合材料在非氧化气氛中进行加热处理，使锂元素扩散进入硅氧化合物颗粒，得到硅氧锂化合物；硅氧锂化合物在低温下进行第二层碳膜包覆，并进行破碎和分筛处理，得到硅基复合材料。本发明应用于电池负极，不仅可应用于油系还可应用于水系匀浆体系，同时所制备的电池具有高首效、低膨胀、长循环及能量密度高的优点，适合商业化使用。

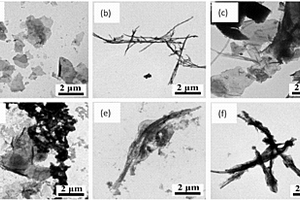

一类石墨烯/聚(1,3,6,8‑四噻吩芘)纳米卷复合材料的制备 797

 0

本发明公开了一类石墨烯/聚(1,3,6,8‑四噻吩芘)纳米卷复合材料的制备方法。该方法将聚(1,3,6,8‑四噻吩芘)和氧化石墨烯进行共混，经过原位还原，制备出纳米卷结构，可以用作超级电容器等电极材料。本发明涉及石墨烯/聚(1,3,6,8‑四噻吩芘)纳米卷复合材料的制备，作为超级电容器的电极材料可以获得较高的比电容值。此石墨烯卷制备方法简单、工作状态稳定可靠，值得作为本发明被公开和保护。

新型木材阻燃复合材料及其制备方法 574

 0

本发明提供了一种新型木材阻燃复合材料，至少由以下重量份的组份制成：含硅氮磷的膨胀型阻燃材料20‑30份，氢氧化铝10‑15份，三氧化二锑10‑15份，羧甲基纤维素5‑10份，邻苯二甲酸二甲酯3‑8份，分散剂1‑2份，消泡剂1.5‑2份，抗氧剂0.5‑1份，溶剂油30‑50份，二甲基硅油5‑15份。该新型木材阻燃复合材料制备工艺简单，原料价廉易得，能够易于规模化生产，阻燃效果好。

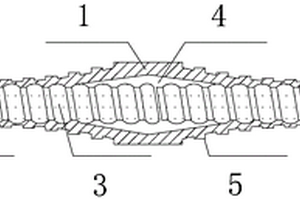

纤维增强复合材料筋的连接方法 724

 0

本发明公开了一种纤维增强复合材料(FRP)筋的连接方法，采用梭形外套筒通过螺纹机械咬合和胶粘双重作用将两根FRP筋进行连接，并使其在混凝土中共同受力。该发明的主要特点是：首先生产一个FRP材料与热塑性环氧树脂混合制备的复合材料圆柱形连接套筒，在套筒内灌注热固性树脂后，将2根FRP筋先后插入套筒中进行对接，最后通过一个特殊形状的模具对套筒和FRP筋整体进行加热并加压，使得套筒材料的热塑性树脂软化，并在模具中被压成梭形，该形状有利于减小应力集中，固化后的套筒‑FRP筋整体性能优越。本发明用于FRP筋在混凝土结构(梁、柱等)中的连接，具有施工方便、对接长度较小、强度高的特点，可以保证混凝土中的FRP筋之间进行有效的对接。

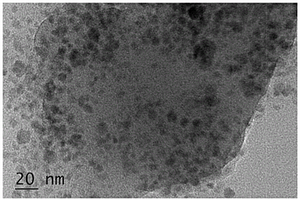

亚10纳米无定形金属化合物复合材料的简易制备方法 734

 0

本发明公开了一种亚10纳米无定形金属化合物复合材料的简易制备方法，属于纳米复合材料合成技术与水处理应用领域。本发明以凝胶树脂为载体，采用“前驱体导入‑纳米网孔成核”技术实现金属化合物在凝胶树脂内部的快速成核和限域生长，所获得的纳米金属尺寸均小于10纳米，且分散良好。本发明具有成本低廉、操作简便、易于大规模生产等特点，解决了目前亚10纳米金属化合物难以规模化生产的不足。本发明所公开的方法可适用于水合氧化铁、水合氧化锰、水合氧化锆、零价铁、银等在内的多种亚10纳米颗粒的制备，所得材料在包括水处理在内的众多领域都有较为广阔的应用空间。

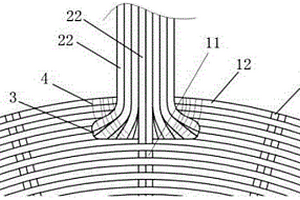

陶瓷基复合材料涡轮整体叶盘结构及其制备方法 705

 0

本发明公开了一种陶瓷基复合材料涡轮整体叶盘结构及其制备方法，包括CMCs涡轮盘和位于CMCs涡轮盘外围的一圈CMCs涡轮叶片，CMCs涡轮盘由涡轮盘径向纱线和涡轮盘周向纱线编织而成，CMCs涡轮叶片由平纹纤维布经纱和平纹纤维布纬纱编织而成，部分涡轮盘径向纱线伸出至CMCs涡轮盘边缘以外，这部分伸出的涡轮盘径向纱线作为平纹纤维布经纱参与平纹纤维布叶片编织体的编织，从而使得CMCs涡轮盘和CMCs涡轮叶片共用部分纱线，CMCs涡轮盘和CMCs涡轮叶片组成了陶瓷基复合材料涡轮整体叶盘。本发明针对叶片和涡轮盘各自的结构特点，采用了两种不同的编织方式，同时采用一体化编织，使从叶片到涡轮盘的纤维连续，保证了其优异的力学性能。

碳纤维复合材料易碎盖 740

 0

本发明公开了一种碳纤维复合材料易碎盖，属于导弹发射装置领域，本发明的易碎盖为一个整体，包括法兰面以及法兰面中间设置的抛出体，所述的抛出体与法兰面连接处区域设置有薄弱区；薄弱区上开设一系列孔或槽，所述的孔或槽区域通过树脂材料填充；所述的易碎盖的法兰面、抛出体的整体圆形平板采用碳纤维铺层；本发明是一种结构简单、承载能力强、结构重量轻、稳定性好，具有气密、承压、开盖及电磁屏蔽等多功能的平板型复合材料发射箱盖。

负载NiS/NiO异质结的氮掺杂碳纳米复合材料及其制备方法和用途 723

 0

本发明提供了一种负载NiS/NiO异质结的氮掺杂碳纳米复合材料及其制备方法和应用，所述制备方法包括以下步骤：S1、制备Ni²⁺/PVP混合溶胶；S2、将所述Ni²⁺/PVP混合溶胶经过静电纺丝，得到固体碳纤维薄膜；S3、将所述固体碳纤维薄膜先在空气气氛中预氧化后，依次进行惰性气氛下热处理、空气氛围下氧化处理和硫化气相沉积，得到所述负载NiS/NiO异质结的氮掺杂碳纳米复合材料。本发明方法所选用的PVP廉价易得，与传统制备电解水析氧电催化剂材料的方法相比，该方法工艺简单易行、成本低廉、操作简单、可实现大规模生产。

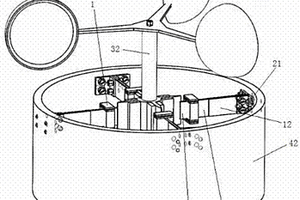

基于磁电复合材料的振动能量采集系统 925

 0

本发明公开了一种基于磁电复合材料的振动能量采集系统，连接轴转动连接在底座上，顶端与风杯固定连接，若干固定基座沿着安装环的圆周方向均匀固定连接在安装环的内壁上，金属基板固定于固定基座上，质量块穿设于金属基板上，并将金属基板分为连接区和击打区，在金属基板中连接区的两端面上分别固定一块压电材料块，在质量块的两端面上分别固定一磁电复合材料块，击打块固定连接轴上，两个永磁体异磁极相对布置并组成一个永磁单元，若干个永磁单元均布在击打块的外圆周壁上，且相邻两永磁单元之间同磁极相对布置。本发明不仅可以从磁场中采集能量，还可以从机械振动中采集能量，实现多能量转换。

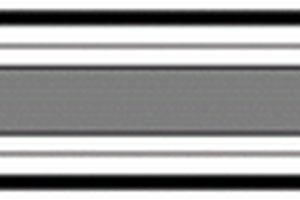

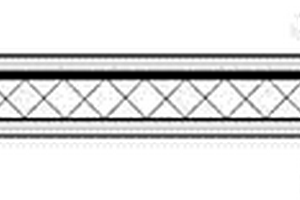

中空夹层复合材料防静电地板及其制备方法 926

 0

本发明涉及一种中空夹层复合材料防静电地板及其制备方法，属于防护技术领域。包括地板主体（1）和金属包边（2）。其中地板主体（1）由上而下依次由顶层层合板（1-1）、导电层（1-2）、中空夹层（1-3）和底层层合板（1-4）组成；导电层（1-2）由导电金属网涂环氧树脂胶固化形成，顶层层合板（1-1）和底层层合板（1-4）均由玻璃纤维布和环氧树脂胶通过一定的铺设角度层压而成，铺层顺序为[(0/90)(±45)(0/90)(±45)(0/90)]；金属包边（2）包于地板主体四周侧面，并与导电层（1-2）相接触。该防静电地板结构重量轻，兼具抗变形和防静电的功能，使用寿命长，成本较低。

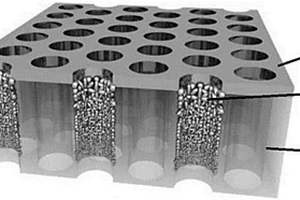

复合材料器件 734

 0

本发明提供一种复合材料器件，所述器件包括基体，所述基体上有多个孔，所述孔的内壁附着有多个金属颗粒，所述金属颗粒的粒径为1～200纳米，所述多个金属颗粒具有至少x种不同的颗粒粒径d，x大于或等于2。本发明复合材料器件具有较高的光吸收率，和较宽的光吸收带宽。

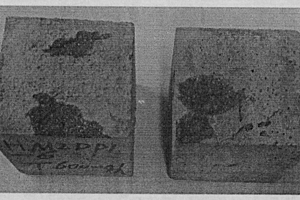

耐高温超高性能水泥基复合材料及其制备方法 940

 0

本发明公开了一种耐高温超高性能水泥基复合材料及其制备方法,其原料为:胶凝材料、骨料、纤维、减水剂、水,所述胶凝材料为水泥和活性矿物掺合料的混合物,骨料为黄砂或黄砂和石子的混合物,纤维是有机纤维或有机纤维和金属纤维的混合物。本发明在普通混凝土制作的基础上进行了改进,所制得的水泥基复合材料,不仅具有超高的力学性能,同时具有耐高温的特性,适用于耐高温的工程结构,可以避免建筑结构在火灾下的坍塌破坏。

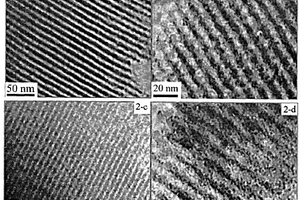

用于电磁波吸收涂料的C-SiO2-Fe/M磁性介孔复合材料的制备方法 938

 0

一种用于电磁波吸收涂料的C-SiO2-Fe/M磁性介孔复合材料的制备方法,属电磁波吸收涂料的制备方法。本发明结合溶剂蒸发诱导自组装法和原位碳热还原技术将磁性金属引入到有序介孔碳-氧化硅复合物中,其中以三嵌段共聚物F127为结构导向剂、糠醇为碳源、TEOS为硅源、氯化铁和M盐为金属源。金属离子在碳化过程中被还原成金属粒子,并高度分散在碳矩阵中,这就保证了复合物的有序介孔结构不被破坏。因此,引入磁性组分和空穴可以同时完成,进一步增大电磁波的有效吸收,有利于拓展吸收频段,达到“薄、轻、宽、强”的目标,可广泛应用于民用和军事,更具有实用性。

耐磨陶瓷复合材料及其制备方法 918

 0

本发明提供一种耐磨陶瓷复合材料,该陶瓷的性能优越,强度高。该制备方法工艺简单,生产成本低,能耗小,适于工业化生产。原料按重量百分比:SiC粉15-20%,TiCN粉20-25%,Si3N4粉15-20%,V2O5粉0.5-1.5%,SiO2粉4-6%,ZrO2粉2-5%,CeO2粉0.05-0.15%,其余为Al2O3粉进行配料,各粉料的粒度为500-800目;将上述粉料装入球磨机中,然后注水,注水重量和粉料总重量之比为1∶1;球磨湿混12h后取出烘干,烘干温度为150-200℃;装入模具中并施加50MPa压力,保压5min;然后放入电炉中烧结,随炉冷却便得到耐磨陶瓷复合材料。

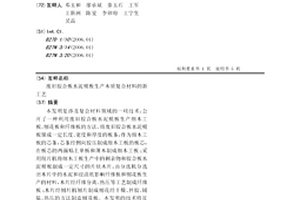

废旧胶合板水泥模板生产木质复合材料的新工艺 849

 0

本发明是涉及复合材料领域的一项技术,公开了一种利用废旧胶合板水泥模板生产细木工板、刨花板和纤维板的方法。将废旧胶合板水泥模板锯成一定长度、宽度和厚度的板条,作为细木工板的芯条,芯条经侧向胶压制成细木工板的板芯,在板芯的两面贴上单板和薄木制成细木工板;采用削片机将细木工板生产中的剩余物和胶合板水泥模板制成一定尺寸的片状木片,由分选机分选出木片中的水泥和浸渍纸影响纤维板和刨花板生产的材料,木片经纤维分离、热压等工艺制成纤维板;木片经刨片机刨片制成刨花经干燥、拌胶、铺装、热压的方法制造刨花板。本发明的技术特征为,利用废旧胶合板水泥模板的中能制成一定长度、宽度和厚度的芯条生产细木工板,其它的生产不同密度和厚度的纤维板或刨花板。
