油气管道相控阵超声检测自动扫查装置 834

 0

实用新型公开了一种油气管道相控阵超声检测自动扫查装置，包括固定支架（1）、轴向运动机构（2）、周向运动机构（3）、以及用于夹持相控阵超声探头（5）的探头架（4）；所述的轴向运动机构（2）安装于固定支架（1）上、控制周向运动机构（3）沿管道轴向运动扫查；所述的周向运动机构（3）安装于轴向运动机构（2）上、控制设置在周向运动机构（3）上的探头架（4）沿管道周向运动扫查；本实用新型通过设置轴向运动机构和周向运动机构，能够控制相控阵超声探头沿管道外表面实现轴向或周向精确自动移动，利用相控阵超声信号对管道自动进行无损探伤扫查。

高速运动状态下金属板材缺陷检测装置与方法 1047

 0

本发明公开了一种高速运动状态下金属板材缺陷检测装置与方法，主要由计算机、高速运动装置、探头、信号调理电路、采集卡和直流电源构成；本装置采用直流电源驱动探头，金属板材固定在高速运动装置之上，并匀速通过探头；当金属板材与探头之间因相对运动而切割磁场时，金属板材中会产生感应电流，感应电流又产生二次磁场从而改变空间磁场大小；如果金属板材中存在缺陷，感应电流会发生变化，从而改变磁场大小；探头中磁场传感器测量磁场变化，输出信号经信号调理电路和采集卡后输入到计算机，经数据分析可识别金属板材缺陷；本装置与方法可用于金属板材的质量及在役状态的无损检测与评估，具有广阔的市场前景。

阶梯轴摩擦焊焊件超声检测的快速装夹装置 844

 0

本实用新型属于超声检测技术领域，具体涉及一种用于阶梯轴摩擦焊焊件焊缝质量的无损检测的装夹装置，所述的快速装夹装置包括用于装夹焊件的夹紧器，夹紧器的外侧设有转动轴Ⅰ和转动轴Ⅱ，所述的转动轴Ⅰ和转动轴Ⅱ位于夹紧器的两侧且转动轴Ⅰ和转动轴Ⅱ处于同一旋转轴线上；所述的转动轴Ⅰ穿过支撑座Ⅰ与动力装置相连接，所述的转动轴Ⅱ的另一端由支撑座Ⅱ支撑。本实用新型结构简单，可实现圆形焊件的快速夹紧，夹紧尺寸可调，使用方便，实用性强。

气溶胶的消光法检测系统 917

 0

本发明公开了一种气溶胶的消光法检测系统，属于工业无损检测设备技术领域，包括准直透镜组、胶体吸收池、凸透镜、传感器、直流稳压电源和激光器连接准直透镜组，两个相同的直角棱镜分别置于胶体吸收池两侧，准直透镜组与胶体吸收池连接，胶体吸收池外侧装有光阑、凸透镜、数据采集端安装有传感器、数据采集系统、计算机；有益效果是解决了二次测量中输出光束平移问题，提高了工业中气溶胶检测的灵敏度，使检测结果更加准确。

管道外壁腐蚀缺陷的脉冲涡流检测装置及方法 959

 0

本发明公开了一种管道外壁腐蚀缺陷的脉冲涡流检测装置。属于电磁无损检测技术领域。检测装置包括内外圆弧板，两者通过筋板连接，内圆弧板为阵列探头附着板，外圆弧板设有快拆装置，且外圆弧板两端对称分布四个滑动滚轮，滑动滚轮通过弹簧滑杆连接在外圆弧板内侧，所述内圆弧板内侧设有一周交错排布的阵列探头，所述外圆弧板，内侧通过筋板与内圆弧板连接，一侧通过铰链进行连接，另一侧通过快拆结构进行连接。本装置可实现快捷拆卸和安装，避免对管道进行拆解，用途明确，实用性强，保证了管道外壁缺陷的全检，以及减少因被测管道外壁表面污垢或涂层的影响。

基于反射型太赫兹时域光谱技术的热障涂层多层厚度检测方法 1041

 0

本发明公开了一种基于反射型太赫兹时域光谱技术的热障涂层多层厚度检测方法，包括以下步骤：首先应用太赫兹时域光谱检测装置分别测量太赫兹波透过空气和被检测的热障涂层反射的信号，作为时域的参考信号和样品信号，然后对参考信号做傅里叶变换，将其作为太赫兹入射频域谱信号；建立太赫兹多层反射理论模型；不断改变热障涂层中各层的厚度值，带入多层反射理论模型，得到样品的理论频域谱信号后对其进行反傅里叶变换，从而得到样品信号时域的理论值，并与实验测得的样品信号做比较，采用优化算法进行寻优，直到理论计算结果与实验测量结果一致，各层厚度值即为被检测厚度的结果；本发明可为热障涂层厚度的准确、无损、快速检测提供一种新的方法。

金属电导率涡流检测方法 1000

 0

本发明公开了一种金属电导率涡流检测方法，包括以下步骤：1)选择电导率分别为σ1、σ2的两个试件作为标准试件；2)综合考虑以确定合适的激励频率f；3)将连接阻抗分析仪的探头分别置于两个标准试件的上方，测得阻抗：Z1＝R1+X1，Z2＝R2+X2；4)通过厚度为1mm的标准垫片分别测得探头置于两个标准试件上方提离为1mm时的阻抗：ZT1＝RT1+XT1，ZT2＝RT2+XT2，将其作为基准，与3)中的阻抗值差分处理，构造关键点A、B；5)由A、B两点得出目标函数。6)对待检金属按以上步骤操作得到|ΔX/ΔR|并带入5)中得出的目标函数以求电导率σ。本发明采用涡流技术检测金属电导率，对试件无损，检测环境要求低，检测精度高，检测小电导率金属材料分辨率高，并且检测时所需参数少，同时克服了现有金属电导率检测仪需要校准的局限性。

基于机器人的粮食水分在线检测系统 965

 0

本实用新型公开的一种基于机器人的粮食水分在线检测系统，涉及粮仓管理技术领域。所述检测系统包括微波发射模块、微波接收模块以及计算机；所述微波发射模块包括微波发射器、第一通信模块、第一电源模块以及控制系统，所述微波接收模块包括微波接收器、第二通信模块以及第二电源模块。本实用新型公开的一种基于机器人的粮食水分在线检测系统，通过粮仓下方布设大量微波接收器，实现大面积检测仓储环境下粮食的含水量，实现粮食水分的实时检测；采用微波作用于被测粮食上而引起微波介电常数的变化，通过透射式无接触测量，能够做到无损检测，增大了粮仓测量范围、提高了粮仓水分测量的精度。

复杂焊件内部缺陷射线检测装置 921

 0

本实用新型公开了一种复杂焊件内部缺陷射线检测装置,属于工件检测技术领域。它包括控制箱、上支架和下支架,所述的上支架和下支架在同一端铰接;控制箱电连接步进电动机,步进电动机垂直固定在下支架上未与上支架铰接的一端,步进电动机的动力输出轴朝上连接联轴器,联轴器的另一端连接有丝杠,上支架上固定有与丝杠同侧的螺母,丝杠穿过所述的螺母并与螺母螺纹连接,所述的上支架的上端面上固定有定位块。本实用新型的有益效果是:实现了复杂焊件内部缺陷的自动、快速检测,便于调整焊缝边缘与光栅间的平行度,减少无损检测人员的劳动强度和提高检测的效率。

可调角度焊件检测装置 614

 0

本实用新型公开了一种可调角度焊件检测装置，属焊件检测装置。它包括安装在底座上的可升降支柱，安装在可升降支柱上的下支架和通过螺栓组合与下支架连接定位的上支架，小齿轮和与小齿轮相啮合的大齿轮，位于大齿轮下方的垫板和位于大齿轮上方的工作台，大齿轮、垫板和工作台通过同一根传动轴安装在一起；还包括安装在垫板上的步进电机，步进电机通过联轴器与小齿轮连接带动转动。通过旋开螺栓组合，调整上支架和下支架之间的角度至合适位置。进而调整焊缝与光栅间的平行度。优点是，结构简单，操作方便，可提高检测的效率与准确性，为焊件的无损检测及结构完整性评价奠定了良好的基础。另外该检测装置也可用于其它需要调整角度的被检工件的检测。

基于频域提离交叉点的脉冲涡流检测装置及方法 822

 0

一种基于频域提离交叉点的脉冲涡流检测装置及方法，属于电磁无损检测领域。所述脉冲涡流测厚方法具体步骤如下：首先，通过脉冲涡流检测装置获得不同提离距离和不同电导率下的标准试件的差分信号；然后再经过傅立叶变换获得频域实部谱信号，并提取出实部普中的频域提离交叉点；之后改变标准试件的厚度，获得不同厚度和不同电导率的频域提离交叉点；最后分别提取出频域提离交叉点处的幅值，并拟合出幅值随试件厚度变化的曲线；对已知电导率和未知厚度的被测试件进行相同的变换处理时，将获得的未知试件的频率提离交叉点幅值带入拟合曲线，即可获得被测试件厚度参数。优点：扩展了脉冲涡流提离交叉点信号特征的应用，提高了检测精度和可靠性。

用于旋喷桩成桩效果的实时检测方法及系统 1038

 0

本发明公开了一种用于旋喷桩成桩效果的实时检测方法及系统，属于地基处理领域中的旋喷桩施工质量检测范畴。包括：(1)、在旋喷钻杆周围布设4排平行等间距电极测线；(2)、对测线上的电极进行同步并行电流激励与电位采集，获取各个电极的自然电场、激励电场与感应场数据；(3)、通过前期相似物理试验与数值模拟结果，并基于统计学方法获取桩型特征参数与突显注浆异常的特征值；(4)、根据采集的数据重建旋喷桩的视电阻率云图，并选择合适的视电阻率背景值评估浆液的流动与分布规律；(5)、根据实时的探测结果总结成桩效果，及时调整施工参数、纠正偏差。该发明基于地球物理学手段实现了对旋喷桩成桩效果的实时无损检测，节约了施工成本，保证了施工质量。

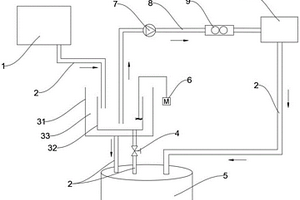

片盒洁净度检测系统 652

 0

本实用新型公开一种片盒洁净度检测系统，包括片盒清洗机台、废水槽、液体颗粒检测仪、控制器和终端机；片盒清洗机台的废水排放口通过废水排放管路与废水槽内部连通；废水槽内部通过抽检管路与液体颗粒检测仪进口相连，抽检管路上连接有抽水泵，液体颗粒检测仪出口端通过废水排放管路与废水排放系统相连；废水槽内安装有液位传感器，用于检测废水槽中的水位信息；废水槽排水口通过废水排放管路与废水排放系统相连，废水槽与废水排放系统之间的废水排放管路上连接有排水阀；所述片盒清洗机台、液位传感器、排水阀、抽水泵、液体颗粒检测仪和终端机分别与控制器相连。本实用新型能够缩短工艺流程，减少工作量，实现片盒无损且全检，检测准确率高。

矿用提升钢丝绳损伤的在役脉冲涡流检测装置及方法 806

 0

一种矿用提升钢丝绳损伤的在役脉冲涡流检测装置及方法，属矿用提升钢丝绳损伤检测技术领域。检测装置的滚轮固定在滚轮支架上，随钢丝的运动而滑动；弹簧固定在滚轮支架和半圆管侧板之间，用于随动调节滚轮夹持的钢丝绳直径大小；滚轮支架成对称分布，安装在半圆管侧板两端，通过螺帽进行限位；探头传感器成圆周阵列分布在半圆管侧板上，位于两个滚轮支架之间，钢丝绳穿过两个半圆管侧板组装形成的圆管状机构，被四个滚轮夹持。通过探头传感器测定矿用提升钢丝绳检测信号，对比矿用提升钢丝绳损伤标准试件测定的信号阈值评估钢丝绳损伤状态，实现对矿用提升钢丝绳在役的无损检测,抑制探头提离距离变化影响，装置随钢丝绳直径大小进行自适应调整。

基于FPGA的频率可调的正交ACFM检测装置 743

 0

本实用新型公开了一种基于FPGA的频率可调的正交ACFM检测装置，该装置采用FPGA控制器控制集成电路得到频率可调相位正交的信号，为两路激励线圈提供激励信号。根据电磁感应原理，当激励线圈靠近被测导电试件时，被测件中会产生交流电流，交流电流反过来又影响激励线圈所产生的磁场。利用正交检测探头测量磁场的变化，该磁场变化信号分两路经过两级放大后送入D/A转换芯片，由FPGA控制模块对磁场变化信号进行数字检波处理，分离出该信号幅值和相位，通过USB传输到上位机，在上位机绘制信号的时基图和蝶形图。该装置能产生相位正交激励信号，且工作频率可在0－10kHz范围内连续调节，适用于海底平台及石油管道等重要领域的无损检测与评估。

不锈钢带厚度的脉冲涡流检测装置 688

 0

本发明公开了一种不锈钢带厚度的脉冲涡流检测装置，属于电磁无损检测技术领域。脉冲涡流检测装置包括滚压柱支撑板、调节旋钮、滚压柱和探头夹具；其中探头夹具包括探头调节滑块、滚动圆片、滚轮支架、伸缩杆、探头夹具上支撑杆、探头夹具下支撑杆、探头支撑杆、探头连接杆、探头夹具调节滑轨和探头；脉冲涡流检测部分包括信号发生器、功率放大器、信号调理电路、数据采集卡和计算机。本装置可实现不锈钢带厚度的精确测量，能够实现在线实时检测，调节检测位置，用途明确，实用性强，效率高，保证了企业生产过程中不锈钢带厚度掌控，以及避免造成不锈钢带表面刮伤。

基于太赫兹相移特征和粒子群算法的纸页定量检测方法 1064

 0

本发明公开了一种基于太赫兹移相特征和粒子群算法的纸页定量检测方法，主要包括以下步骤：制作纸页定量值标准样品，测量标准样品的太赫兹时域光谱，应用傅里叶变换获标准样品的太赫兹相移谱，采用粒子群算法进行频率选择，应用片最小二乘方法建立纸页定量值预测模型；然后测量待测纸页的太赫兹时域光谱，获得太赫兹相移谱后，应用上面建立的纸页定量值预测模型计算纸页定量值。该方法是基于太赫兹光谱新特征的纸页定量预测方法，属于无损检测的范畴，所选择的特征具有良好的抗噪声干扰能力，且预测准确性高，适用于纸页定量值检测，同时可以扩展到其他在太赫兹波段吸收较小的薄膜材料的厚度检测中。

多层结构空气间隙的脉冲涡流检测方法 967

 0

一种多层结构空气间隙的脉冲涡流检测方法，属于电磁无损检测领域。首先获取差分相对式探头的脉冲涡流检测信号，并提取出不同探头提离距离下的提离交叉点信号特征；然后改变标准试件的空气间隙大小，获取不同多层结构空气间隙条件下的提离交叉点信号特征；接着拟合出随厚度变化的提离交叉点幅值和时间参数的空气间隙测量曲线；对未知空气间隙大小的多层结构进行检测，获取提离交叉点信号特征，并提取出提离交叉点的幅值和时间参数；最后将未知空气间隙大小条件下获取的提离交叉点幅值和时间参数带入标准试件条件下获取的空气间隙测量曲线，获取对应条件下的空气间隙大小参数，即可对多层结构空气间隙进行定量评价。其使用方便，检测效果好。

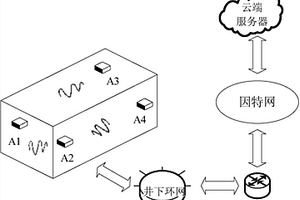

分布式矿震检测方法及装置 638

 0

本发明公开一种分布式矿震检测方法及装置，涉及煤矿井下安全监控领域。将多路震动检测装置分布式安装在待测设备或区域；服务器提供启动信号后开始高精度同步震动检测，采集的信号由装置接收处理后通过以太网传送到云端服务器；服务器对海量信息进行数据融合分析处理后提供给用户。震动检测装置硬件包括震动检测转换单元、微控制器单元、人机交互单元、存储单元、通信单元、时间同步单元和服务器。优点：能够检测灵敏度高、动态范围大的震动信号，频响特性宽，数据无损快速传输，分布式环境下网络化同步与震源定位精度高；系统容量大，具有较强的扩容能力和较低的扩容成本。

汽车气门推杆综合检测系统 812

 0

本发明公开了一种汽车气门推杆综合检测系统，包括工作台、推送机构、检测装置、传输机构和分选装置。所述检测装置，包括气门推杆杆部表面涡流探伤机构、圆跳动测量机构、长度测量机构和球头硬度测量机构，各个机构不限定先后次序地设置在传输机构的传输线上。本发明集成多种检测功能于一体，可同时检测推杆的杆部裂纹探伤、杆部圆跳动检测、推杆长度检测和球头硬度检测，具有体积集约、操作高效方便，与传统单一对象检测设备相比，可以更加快速有效的获取气门推杆的性能信息。本发明系统实现了对汽车气门推杆的全自动、无损、100%全检测，实现了多参数综合检测。

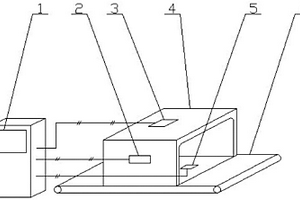

用于胶合板出仓的检测装置 856

 0

本实用新型公开了一种用于胶合板出仓的检测装置，属于胶合板储存技术领域，包括传送机，还包括PLC控制器、湿度传感器、无损探伤仪和称重传感器，传送机由检测仓和传送带组成，湿度传感器设置在检测仓侧壁上，检测胶合板水含量后通过电缆向PLC控制器传送信号，无损探伤仪设置在检测仓上端，检测胶合板胶合程度后通过电缆向PLC传送信号，称重传感器设置在检测仓中与传送带重合位置的下端，检测胶合板重量后通过电缆向PLC控制器传送信号。本实用新型操作容易，检测准确，进一步确保胶合板出仓的质量。

用于罐头出仓的检测装置 1000

 0

本实用新型公开了一种用于罐头出仓的检测装置，属于胶合板储存技术领域，包括传送机，还包括PLC控制器、湿度传感器、无损探伤仪和称重传感器，传送机由检测仓和传送带组成，湿度传感器设置在检测仓侧壁上，检测胶合板水含量后通过电缆向PLC控制器传送信号，无损探伤仪设置在检测仓上端，检测胶合板胶合程度后通过电缆向PLC传送信号，称重传感器设置在检测仓中与传送带重合位置的下端，检测胶合板重量后通过电缆向PLC控制器传送信号。本实用新型操作容易，检测准确，进一步确保胶合板出仓的质量。

大型矿用振动筛疲劳裂纹的脉冲涡流检测方法及装置 1028

 0

本发明公开了一种大型矿用振动筛疲劳裂纹的脉冲涡流检测装置与方法，主要由单片机、脉冲信号发生器、脉冲驱动电路、电涡流探头、信号调理电路、采集卡及计算机组成；该装置和方法采用脉冲信号发生器产生适当的方波信号，经脉冲驱动电路后驱动电涡流探头，电涡流探头输出信号经调理电路和采集卡后进入计算机；计算机对采集信号进行去噪及特征提取处理后，根据估计的裂纹参数，将理论模型仿真结果与实验结果对比，根据二者的差别反复优化估计的裂纹参数，直至理论模型结果与实验结果误差最小，并将此时的估计参数作为最终结果输出显示。该装置与方法可实现大型矿用振动筛疲劳裂纹的无损定量检测，减少因故障引起的非计划性停产，潜在经济效益巨大。

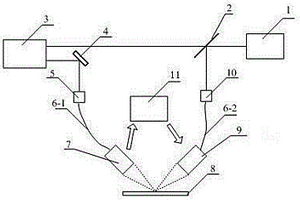

基于反射型太赫兹时域光谱的金属表面粗糙度检测装置及方法 955

 0

本发明公开了一种基于反射型太赫兹时域光谱的金属表面粗糙度检测装置，包括：飞秒激光器（1）、分束器（2）、光学延迟线（3）、反射镜（4）、第一光纤耦合器（5）、第一光纤（6-1）、第二光纤（6-2）、太赫兹发射器（7）、样品台（8）、太赫兹探测器（9）、第二光纤耦合器（10）和计算机（11）；同时还公开了一种利用本装置进行的检测方法：首先利用装置获取某种材料的标准试件的太赫兹反射光谱，建立粗糙度检测模型，然后测量待测试件的太赫兹反射光谱，并应用建立的粗糙度检测模型获取粗糙度；本发明利用太赫兹波原理能够对带镀层的金属的表面粗糙度差异、腐蚀和表面损伤等进行准确检测，具有无损、非接触、分析速度快等特点。

结构无损的褐煤有机大分子结构模型的构建方法 729

 0

本发明公开了一种结构无损的褐煤有机大分子结构模型的构建方法，包括以下步骤：工业分析及元素分析；X射线衍射分析；高分辨透射电镜分析；X‑射线光电子能谱分析；¹³C核磁共振分析；基于以上多物理测试技术确定的煤有机分子结构参数，构建煤有机大分子结构模型，基于半经验分子轨道计算其基团振动转动红外光谱图，与实际测试的红外光谱图对比分析，优化分子结构模型。本发明在不破坏煤有机大分子结构的基础上，直接获得煤中芳香结构的尺寸及含量分布；且实际测试的红外光谱图不作为构建分子结构的数据基础，而作为验证、优化煤分子结构模型，保证了煤分子结构的代表性。

矿用随机高压无损光纤Bragg光栅单体支柱压力传感器系统 636

 0

一种矿用随机高压无损光纤Bragg光栅单体支柱压力传感器系统有一个压力机框体，压力机框体顶部底面向下是液压支柱顶座、支柱活柱，支柱活柱外部是支柱外侧柱身，支柱外侧有注液阀，在支柱底部是支柱底座，在支柱柱脚面有支柱压力传感器，在其外部设有底座挡板，在支柱压力传感器一侧是FC/APC接口，光纤光缆插入FC/APC接口穿过底座挡板与Sm225解调仪连接，解调仪连接计算机，计算机、500KN压力控制台、液压机泵站连接、液压支柱上的注液阀形成串联。矿用随机高压无损光纤Bragg光栅单体支柱压力传感器，能够对巷道内的单体支柱来压进行随时监控，并能够及时调整，能够对单体支柱整个使用周期内沿支柱轴向来压进行测量，通过采场内广泛布置，形成一个光纤光栅传感器网络。

JSON数据包的动态无损压缩方法 823

 0

本发明公开了一种JSON数据包的动态无损压缩方法，涉及通信协议、数据压缩领域。该方法包括JSON数据包压缩流程和JSON数据包解压缩流程；所述JSON数据包压缩流程通过扫描器、编码器、格式检查器完成；所述JSON数据包解压缩流程通过格式检查器、解码器完成。本发明有效降低了JSON数据的大小，JSON数据包越大时，压缩效果越好，压缩率越高。

岩石材料无损浸水装置及方法 604

 0

本发明涉及一种岩石材料无损浸水装置及方法，属于岩石材料吸水性测试技术领域，解决了现有浸水装置操作不便、劳动强度大、结果可靠性差以及效率低的问题。该无损浸水装置包括恒湿箱、加湿器、集水器和主机，加湿器的出气口与恒湿箱连接，进水口与集水器连接；主机用于浸水过程中的数据处理及运行控制；加湿器用于向恒湿箱内供入水气；恒湿箱内设有温湿度监测组件和称重组件，温湿度监测组件用于实时监测恒湿箱内的温度、湿度信息并将温度、湿度信息传递至主机，称重组件用于实时监测试样重量变化信息并将试样重量信息传递至主机，主机对接收到的信息进行处理，获得测试结果。本发明操作简单、效率高、结果可靠、劳动强度低。

大型钢管无损探伤机床 973

 0

本发明公开了一种大型钢管无损探伤机床，包括两个L形支架一（1）、两个L形支架二（2）、两个直线传动装置二（3）、四个均呈倒U形的支架三（4）、四个滚轴（5）、底板（6）、两个连接板（7）、四个滚轮（8）、至少三个电涡流探伤仪（9）、伸缩杆（10）、滑轨一（11）、两个滑轨二（12）和两个直线传动装置一（13）；本发明具有操作简单便捷、适配性高和检测准确度高等优点，因此本发明可广泛应用于机械工程领域。

基于PC的钢丝绳无损探伤仪 908

 0

本实用新型：基于PC的钢丝绳无损探伤仪，包括磁阻传感器、数据采集模块和计算机，所述的数据采集模块含有无线通讯模块，与计算机之间通过信号进行无线通讯；无线通讯模块包括数据处理装置、数据存储装置和数据分析装置，其中数据处理装置通过信号连接着数据存储装置，数据存储装置连接着数据分析装置；计算机连接着报警装置和数据打印装置，其中数据打印装置为打印机。操作简单，检测精度高，重复性好，损伤定位准确。
