湖北武汉有色金属选矿技术理论与应用

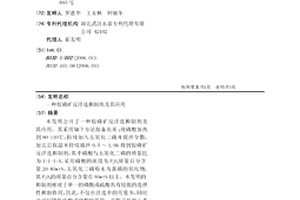

胶磷矿反浮选抑制剂及其应用 687

 0

本发明公开了一种胶磷矿反浮选抑制剂及其应用。其采用如下方法制备而来：将磷酸加热到90-110℃，持续加入五氧化二磷并搅拌分散，加完后保温并持续搅拌0.5～1.0h得到胶磷矿反浮选抑制剂，其中磷酸与五氧化二磷的质量比为1 : 1-1 : 4，采用磷酸的浓度为P2O5质量百分含量20-85wt%，五氧化二磷粉末为黄磷的氧化物，其P2O5的质量百分含量在95wt%以上。本发明的抑制剂相对于单一的磷酸或硫酸具有较强的选择性抑制作用，因此，不仅在浮选中的用量少，同时还可以降低硫酸或磷酸的用量。克服了传统工艺因硫酸或磷酸用量高造成生产中的结钙和管道的堵塞，以及选矿成本高的缺点。

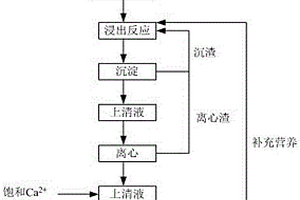

高磷铁矿的分步生物持续溶磷方法 1070

 0

本发明涉及一种高磷铁矿的分步生物持续溶磷方法，以高磷铁矿为原料，采用嗜酸硫杆菌进行生物浸出矿石中磷，其特征在于：对浸出的含磷液中的磷分离去除，而后将分离了磷的浸出液再次回到培养体系中作为培养液，实现硫杆菌的持续溶磷与培养液的再次利用，以达到高效除磷的同时无废排放、降低成本的目的。可使矿浆含铁量在45.4～47.4%，含磷量在0.34～0.47%，铁的损失1%以内，对鲕状赤铁矿中磷的溶出有一定的提升效果。该方法工艺简单，操作安全，重复利用浸出母液，不会产生二次污染，是一种绿色的生物选矿技术。

硅钙质胶磷矿分选方法 845

 0

本发明涉及一种硅钙质胶磷矿分选方法。其技术方案是：将硅钙质胶磷矿破碎，细磨至粒度为小于0.074mm占50~90wt%，调节至矿浆，重选，得到重选精矿和重选尾矿。将所述重选精矿调节至矿浆，加入十二烷基硫酸钠进行反浮选白云石，得到精矿Ⅰ和中矿。将所述重选尾矿调节至矿浆，依次加入碳酸钠、水玻璃和脂肪酸捕收剂，进行正浮选，得到粗精矿和尾矿Ⅰ。将所述粗精矿和所述中矿按质量比（2~8）∶1合并，调节至矿浆，依次加入调整剂和脂肪酸捕收剂，进行反浮选，得到的精矿Ⅱ。将所述精矿Ⅰ和所述精矿Ⅱ合并，得到磷精矿产品。本发明具有矿石适应性强、分选效果好、浮选药剂耗量小、选矿成本低和环境污染小的优点。

提高磷酸盐反浮选效率的方法 1052

 0

本方法涉及磷矿选矿领域。本方法推出的目的在 于提高从含磷酸盐的原矿或中间产品中脱除碳酸盐矿物的反 浮选效率。在相同的反浮选条件下、提高硫酸(H2SO4)含量、大于通常使用值10%和加入对于细粒磷酸盐有凝聚作用的无机盐可使磷精矿中P2O5含量提高, 主要杂质MgO含量降低, 反浮选作业排镁率提高。

多羟基脂肪酸钠皂及其制备方法与应用 1049

 0

本发明提供了一种多羟基脂肪酸钠皂及其制备方法与应用，所述制备方法包括：将混合脂肪酸与甲酸、过氧化氢混合制备多羟基脂肪酸，其中，所述混合脂肪酸包含不饱和脂肪酸；将所述多羟基脂肪酸与氢氧化钠、水混合，在第一预设条件下反应，反应结束后出料冷却，即得到多羟基脂肪酸钠皂。本发明采用一锅多步法直接合成多羟基脂肪酸，再皂化合成多羟基脂肪酸钠皂，由于增加了多个疏水性较弱的羟基，使得制备的多羟基脂肪酸钠皂应用于磷矿的浮选中能有效提高选矿效益和分选性。

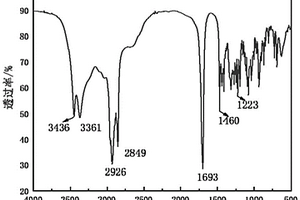

苯并杂环羟肟酸类捕收剂及其制备方法和应用 963

 0

本发明公开了一种苯并杂环羟肟酸类捕收剂，其结构式为：式中，R为H、芳基或烷基；X为O、S或NH。本发明所述苯并杂环羟肟酸属于富电子体系，其羟肟基团具有较大的电子云密度，且非极性基大，可表现出优异的捕收能力，显著改善浮选效果与选矿指标；且制备方法简单、反应条件温和，适合推广应用。

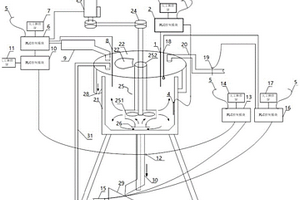

控温及保持浓度的自吸式高纯石英砂浮选系统、方法 677

 0

本发明公开一种控温及保持浓度的自吸式高纯石英砂浮选系统、方法，属于石英砂提纯工艺技术领域。所述浮选系统包括控温装置、矿浆浓度保持装置及浮选机，所述浮选方法包括矿浆温度控制过程和矿浆浓度保持过程。本发明通过控温装置实现了对矿浆温度的控制，使高纯石英砂浮选体系始终处于最佳的矿浆浮选温度；通过矿浆浓度保持装置实现了对矿浆浓度的控制，减少了人工控制高纯石英砂浮选矿浆浓度的作业量，且能够将矿浆浓度自动控制在设定范围，使浮选药剂作用效果最大化。

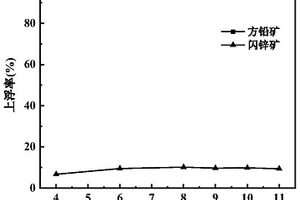

闪锌矿抑制剂及其应用方法 846

 0

本发明涉及有色金属选矿技术领域，尤其涉及一种闪锌矿抑制剂及其应用方法。本发明提供一种闪锌矿抑制剂，所述抑制剂为羟基乙叉二膦酸。以及一种闪锌矿抑制剂的应用方法，包括以下步骤：S1：矿物加水后搅拌，得到矿浆；S2：向矿浆中添加所述抑制剂后，调整矿浆pH；S3：充气浮选，得到泡沫产品和尾矿。本发明的抑制剂溶解性好，选择性强，抑制效果好，使用pH范围广，用量小，价格便宜，可大规模应用于实际生产；本发明的抑制剂对闪锌矿有良好的抑制效果。可应用于硫化铅锌混合精矿浮选分离，能够实现方铅矿和闪锌矿高效浮选分离。

用于硫化铅锌矿浮选分离过程中的闪锌矿抑制剂、其应用及硫化铅锌矿浮选分离方法 963

 0

本发明属于硫化铅锌矿的选矿技术领域，具体涉及一种用于硫化铅锌矿浮选分离过程中的闪锌矿抑制剂，其应用，以及透明质酸及其盐作为闪锌矿抑制剂的硫化铅锌矿浮选分离方法。该抑制剂包括透明质酸或其盐中的任意一种或多种的混合。其具有良好的抑制效果，选择性强、抑制效果好且无毒。

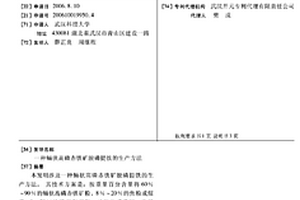

鲕状高磷赤铁矿脱磷提铁的生产方法 630

 0

本发明涉及一种鲕状高磷赤铁矿脱磷提铁的生产方法。其技术方案是:按重量百分含量将60%～90%的鲕状高磷赤铁矿粉、8%～20%的焦粉或煤粉、0～20%的消石灰混匀,经压块或造球、干燥后,在高温炉内于1100℃～1450℃条件下还原,还原时间为10～30MIN;还原产物经冷却后细磨、磁选,最后将金属铁颗粒与富含磷的脉石或渣相分离。本发明不仅工艺简单、对原料质量和矿石粒度的要求没有现有的选矿工艺严格、还原过程不消耗电能和优质焦炭、能耗低;而且脱磷率和金属收得率高、能除去铁矿石中80%以上的磷、“精矿”品位达到了80%～97%。

添加使用低镁资源生产烧结矿的方法 761

 0

本发明公开了添加使用低镁资源生产烧结矿的方法，属于选矿烧结技术领域。其中，所用低镁资源来自矿山采矿后剥离的互层矿以及白外矿，将低镁资源破碎混合后，作为低镁混合熔剂，再与含铁物料、钙质熔剂和固体燃料进行配料和混料，得到烧结混合料。完成制粒后的烧结料经烧结机布料、点火烧结、破碎、筛分，得到成品烧结矿。本发明利用互层矿全部代替或大部分代替白云石来生产烧结矿，在保证烧结矿最佳MgO含量的同时，降低烧结矿燃料单耗，实现了固废资源化利用，保护环境，降低成本。

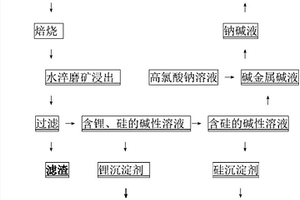

锂矿石的碱法处理工艺 803

 0

一种锂矿石的碱法处理工艺，涉及选矿技术领域，该锂矿石的碱法处理工艺是将锂矿石与碱混合焙烧，水淬磨矿浸出，过滤得第一滤液和滤渣；在第一滤液中加入锂沉淀剂，过滤得第二滤液和富锂料；在第二滤液中加入硅沉淀剂，过滤得第三滤液和硅渣；在第三滤液中加入铷铯沉淀剂，过滤得到钠碱液和高氯酸钾铷铯。该锂矿石的碱法处理工艺能充分提取、利用锂矿石中的有用资源，经济效益好。

胶磷矿反浮选捕收剂及其制备方法 1056

 0

本发明涉及一种胶磷矿反浮选捕收剂，具体涉及的是由一种改性脂肪酸、强碱溶液以及脂肪酸复配组合而成的捕收剂及其制备方法；按重量份将α-羟基油酸1-5份，强碱A0.2-1.5份，油酸0-1份，饱和高级脂肪酸1份的原料混合，温度控制在60-95℃，机械搅拌2-5小时，得到基本物质；使用时加水配制成2wt%-50wt%水溶液。改性的α-羟基油酸与强碱、油酸、饱和高级脂肪酸进行复配，得到的组合捕收剂具有常温选择性强，分散性好，药剂用量少，成本低，选矿综合效率明显提高等优点。

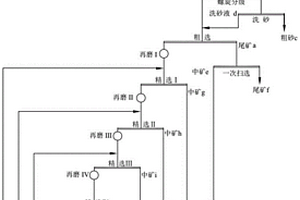

低品位大鳞片石墨矿综合利用方法 591

 0

一种低品位大鳞片石墨矿综合利用方法，涉及石墨矿综合利用领域。该低品位大鳞片石墨矿综合利用方法是将大鳞片石墨原矿破碎、粗磨、分级，在磨矿过程中添加捕收剂煤油和起泡剂松醇油，并将分级的返砂进入洗砂流程得到粗砂产品，洗砂流程中的洗砂液则进入浮选流程参与浮选过程，浮选过程包括一次粗选、五次再磨六次精选、一次扫选和二次扫选过程。本申请提供的低品位大鳞片石墨矿综合利用方法能够有效地对大鳞片石墨矿进行预富集，增大磨机的处理量，减少选矿成本，将固定碳含量2～4％的低品位大鳞片石墨原矿提纯得到固定碳含量92～95％的石墨精矿，且石墨精矿回收率可达到90～95％，精矿中粒度+0.15mm含量达到20～30％。

基于尾矿制备再生骨料的制备工艺与骨料 1049

 0

本发明提供了一种基于尾矿制备再生骨料的制备工艺与骨料，涉及尾矿资源化利用技术领域，所述制备工艺包括如下步骤：步骤S1：取尾矿滤饼，向尾矿滤饼中加入黄砂与水泥，搅拌均匀，得到混合物A；步骤S2：向混合物A中加入减水剂与增稠剂，搅拌均匀，得到混合物B；步骤S3：将混合物B压制成型，得到骨料。本发明直接以选矿作业产生的尾矿滤饼为主要原料，水泥为胶凝材料，黄砂为结构加固材料，所述滤饼不需要通过烘干与粉碎等作业，直接在一定含水率条件下加入水泥与黄砂进行搅拌，成型过程会促使胶凝材料和其它材料的有效接触，加入减水剂与增稠剂以提高混合物的黏稠度而使得其能够压制成型，最终得到混合均匀并具有一定结构强度的骨料。

白云石抑制剂及其应用方法 1027

 0

本发明涉及磷矿选矿技术领域，尤其涉及一种白云石抑制剂及其应用方法。本发明具体公开了一种白云石抑制剂的应用方法，包括以下步骤：S1：向磷灰石与白云石混合矿物中加水，得到矿浆；S2：调节矿浆pH值；S3：向经过pH调节的矿浆中加入亚氨基二琥珀酸盐；S4：充气浮选，得到泡沫产品和尾矿。本发明所提供抑制剂无毒；抑制剂溶解性好，选择性强，抑制效果好，使用pH范围广，易于大规模推广；本发明所提供抑制剂用量少，同时环保，添加安全，使用安全；本申请的抑制剂对白云石具有优良的抑制效果，可用于磷灰石与白云石的高效分离，在正浮选中即可完成磷灰石与主要含镁矿石白云石的分离，能够在磷矿浮选中实现浮选工艺流程的缩减，减少生产成本。

胶磷矿正浮选捕收剂及其制备方法 730

 0

本发明涉及一种胶磷矿正浮选捕收剂及其制备方法，具体涉及的是一种由脂肪酸等复配而成的胶磷矿正浮选捕收剂；其中基本物质的制备原料按重量百分数计为：氯代油酸30～80%、饱和高级脂肪酸5%～60%、不饱和高级脂肪酸5%～40%、强碱5%～20%；饱和高级脂肪酸为十四烷酸、硬脂酸、棕榈酸中的任意一种，不饱和高级脂肪酸为油酸、椰子油、亚油酸中的任意一种。正浮选捕收剂针对云南磷矿的特点，选择性高、载矿能力强，在常温下有比较好的分选效果，能达到优良的浮选指标。针对难选胶磷矿，浮选后磷精矿的回收率以及选矿综合效率较高。

含有机硫吸附基团的磁性固体有机硫吸附剂颗粒材料及其制备方法 878

 0

本发明涉及含有机硫吸附基团的磁性固体有机硫吸附剂颗粒材料，有机硫吸附基团可以为巯基、硫醚基团、氨荒酸基团等。该磁性固体有机硫吸附剂颗粒材料可在宽pH值范围内，特别是酸性条件下，对水体、土壤等固液悬浮(混合)体系中重金属和贵金属具有选择性吸附作用，同时具有容易被磁铁或磁选装置从水体、土壤、固液悬浮体系中分离出来，容易再生循环使用，成本低的优点，能广泛用于大规模金属离子磁选分离，适合应用于环境保护、污染治理、生物分离、选矿等行业。

防止蒙脱石在水溶液中剥离的方法 840

 0

本发明涉及一种防止蒙脱石在水溶液中剥离的方法，步骤如下：首先将药剂溶于水中得到药剂溶液，所得药剂溶液中药剂浓度为40?80g/L，再将蒙脱石矿物与药剂溶液混合，其中蒙脱石矿物与药剂溶液质量比为50?100 : 1，并置于磨矿机中在100?200rev/min的转速下混合50?70min即可；所述药剂为十二烷基硫酸钠、十八烷基三甲基氯化铵、十六烷基三甲基氯化铵或十六烷基三甲基溴化铵。利用该方法能够达到防止蒙脱石矿物在水中发生剥离的目的，通过本发明可阻止蒙脱石矿物在水溶液中将形成微细颗粒，有利于减小含蒙脱石矿物浮选过程的矿泥夹带，同时，还能提高选矿厂尾水处理固液分离的效率。

低品位细粒级稀土矿的稀土提取方法 595

 0

本发明属于稀土提取工艺领域，更具体地，涉及一种低品位细粒级稀土矿的稀土提取方法。包括如下步骤：将低品位细粒级沉积型稀土矿原矿进行破碎并磨矿后，直接与焙烧药剂混匀，得到焙烧原料；将得到的焙烧原料进行焙烧得到焙烧后稀土矿；将焙烧后稀土矿采用水浸提取工艺，得到浸出产品；将得到的浸出产品进行固相‑液相分离，得到最终产品稀土浸出液及浸出渣。本发明针对低品位细粒级沉积型稀土矿石无法采用浮选等传统选矿手段进行有效富集的问题，采用化学冶炼法直接进行提取，浸出率可高达70％以上，解决了资源有效利用的问题。

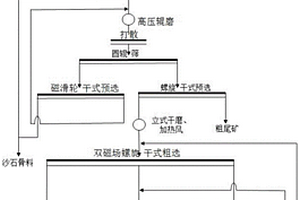

铁矿全干式选别方法 677

 0

本发明公开了一种铁矿全干式选别方法，包括以下步骤：将含铁原矿进行粗破、筛分，并将筛上产品进行中碎后与筛下产品一起进行磁滑轮干式预选，预选精矿再进行高压辊磨，预选尾矿作为沙石骨料；将辊磨后预选精矿打散后通过圆辊筛筛分，并将筛上产品进行一段磁滑轮干式预选，预选精矿返回高压辊磨给料端，预选尾矿也作为沙石骨料；圆辊筛筛下产品采用螺旋干式预选，螺旋干式预选尾矿作为粗尾矿，预选精矿进入加热风的立式干磨机中；干磨后产品用双磁场螺旋干式磁选机粗选，粗选中矿进行两段带式风磁精选，最终带式风磁精矿与粗选精矿一起组成综合精矿。本发明采用全干式选矿流程、工艺简单、低水耗、尾矿建材化利用率高、无需尾矿坝。

磷酸盐矿物抑制剂及其在磷矿反浮选中的应用和制法 790

 0

本发明是一种磷酸盐矿物抑制剂及其在磷矿反浮选中的应用和制法。其中,磷酸盐矿物抑制剂是磷酸衍生物,磷酸衍生物是焦磷酸或四磷酸。在从含磷酸盐矿物的原矿或中间产品中,脱除碳酸盐矿物的反浮选作业是用磷酸衍生物作为磷酸盐矿物的抑制剂。磷酸衍生物的制备方法是:在湿法磷酸中,加入磷的氧化物五氧化二磷,加入量是湿法磷酸量的200～400%,经加热、搅拌制成磷酸衍生物。本发明的优点是:由于磷酸衍生物具有很强的抑制性,因此,其用量少,同时降低了硫酸的用量,提高了反浮选的效果,产品质量好;克服了传统流程,因硫酸或磷酸用量高所造成生产中的结垢和管道的堵塞,以及选矿成本高的缺点;使反浮选工艺简单,适于工业化生产。

植物脂肪酸酰乳酯皂捕收剂及其制备方法 825

 0

本发明属于胶磷矿浮选技术，公开了一种植物脂肪酸酰乳酯皂捕收剂及其制备方法。本发明以碘值为120‑135的棉油脂肪酸和乳酸为主要原料，将其混合依次进行酯化反应和皂化反应得到所述植物脂肪酸酰乳酯皂捕收剂；该捕收剂具有优异的溶解性、分散性和抗硬性，常温浮选效果好，捕收能力强、稳定性好；且涉及的原料来源广、制备工艺简单，在胶磷矿选矿领域具有重要的推广意义。

盐酸溶浸中低品位磷矿制取湿法磷酸的方法 713

 0

本发明涉及一种直接利用盐酸溶浸中低品位磷矿制取湿法磷酸的方法，该方法将未经浮选的中低品位磷矿粉直接充入矿柱中，采用盐酸溶浸制备湿法磷酸，再用硫酸与浸出液反应生成磷石膏，通过两种不同的硫酸加入方式可实现磷石膏直接填充或泵灌填充床层空穴的目的，从而起到固定采矿层、降低采矿空穴坍塌风险的目的，同时也解决了磷石膏存放带来的一系列环境问题。本发明方法具有反应条件温和、收率高、反应速度快等优点，直接省去了磷矿开采、选矿、运输以及矿山空穴填充等一系列工业过程，大大简化了生产工序且不排出三废，最终磷的一次浸出率高达52.79％，多次浸出率可以达到85％以上。

季铵盐离子液体阳离子捕收剂及其制备方法和应用 1153

 0

本发明涉及选矿药剂，具体涉及一种新型季铵盐离子液体阳离子捕收剂及其制备方法，包括有以下步骤：溶剂存在条件下，将相同摩尔比的十六烷基三甲基溴化铵与水杨酸钠溶液混合，在10‑70℃条件下搅拌反应5‑20小时，所得有机液体进行离心洗涤，洗涤后将剩余液体在60‑120℃条件下进行减压旋转蒸馏，直至溶剂蒸馏完全，冷却至室温后得到目标液体。本发明提供的季铵盐类捕收剂与传统阳离子捕收剂十二胺相比有以下优点：1)本药剂在配置过程中易溶解于水，而十二胺需要与酸混合进行溶解，因此药剂使用更简便。2)本药剂合成路线简单易行，选择性好，捕收性强。3)在不添加抑制剂的情况下仍能取得较好的浮选效果。

磁性固体多氨基吸附剂颗粒材料、制备方法及其应用 777

 0

本发明涉及表面包覆多胺基基团的磁性固体多氨基吸附剂颗粒材料，粒径范围为0.5-500.0μm，具有无机有机多壳层核壳结构和碳氮键连接多氨基吸附基团稳定结构。制备方法主要包括如下基本步骤：①制备无机物包覆层：②表面双键化：③制备有机物包覆层：④制备磁性固体多氨基吸附剂颗粒材料。该磁性固体多氨基吸附剂颗粒材料可在宽pH值范围内与水体、固液悬浮（混合）体系中重金属物质发生选择性化学吸附作用，同时具有容易被磁铁或磁选装置从水体、固液悬浮（混合）体系中分离出来、材料可再生重复使用、重金属可以集中处置的优点，能广泛用于环境保护、污染治理、重金属物质回收、选矿、湿法冶金等行业。

植物脂肪酸柠檬酸烃基酯皂复配捕收剂的制备方法 976

 0

本发明涉及一种磷矿浮选复配捕收剂，具体是植物脂肪酸柠檬酸烃基酯皂复配捕收剂的制备方法，包括有以下步骤：1)以烃基醇和柠檬酸进行酯化反应，所得的反应产物为柠檬酸烃基酯表面活性剂；2)以碘值135植物脂肪酸为原料复配到步骤1)所得柠檬酸烃基酯表面活性剂中加热搅拌均匀；3)再将步骤2)所得复配的药剂加入氢氧化钠水溶液进行皂化，搅拌均匀即得植物脂肪酸柠檬酸烃基酯皂复配捕收剂。本发明具有以下优点：植物脂肪酸柠檬酸烃基酯皂复配捕收剂的使用，明显提高了对磷的选择性,降低了浮选的温度，浮选效率更高。而且原料易购，价格低廉，生产路线简单、生产过程安全、无刺激性气味，降低了选矿成本，克服现有技术的不足。

胶磷矿低温浮选捕收剂及其制备方法 721

 0

本发明属于胶磷矿浮选技术领域，具体涉及一种胶磷矿低温浮选捕收剂及其制备方法，该捕收剂由植物脂肪酸苹果酯皂与混合型烷基聚氧乙烯醚表面活性剂按一定质量比加热搅拌复配而成，其中混合型烷基聚氧乙烯醚表面活性剂由等质量的烷基聚氧乙烯醚表面活性剂OP‑4与NP‑4混合得到。本发明提供的捕收剂不但可溶性好，而且对中低品位胶磷矿在低温(10℃)条件下具有较强的选择捕收能力，药剂的用量也低。此外，该捕收剂还具有稳定性好、制备方法简单等优点，在胶磷矿选矿中可以广泛推广应用。

全粒级细尾砂充填料的制备方法 700

 0

一种全粒级细尾矿充填料的制备方法：先将在线尾矿进行粗放式离心分级；对砂浆进行脱水处理：再将浓缩后粒度≤0.043mm的细砂与水混合后进行第一次搅拌；将制备的细砂浆与粒度大于0.043mm的粗砂混合，并添加水泥及水后进行第二次搅拌至均匀；在转速不低于1200转/分钟下进行第三次高速搅拌并成为充填料浆。本发明在保证使用强度，且全粒级使用的前提下，减少水泥使用量不低于15%，且制备工艺流程短，不添加絮凝剂，也不产生二次污染，回水无需中间处理环节处理，直接回选矿厂循环使用，充填料的流动性好。

绿色处理电炉钢渣的方法 784

 0

本发明提供了一种绿色处理电炉钢渣的方法，包括如下步骤：1)电炉不锈钢渣出渣后，将熔融的电炉不锈钢渣装入渣灌，并保温维持电炉不锈钢渣熔融状态；2)将熔融的高炉渣倒入熔融的电炉不锈钢渣内，通过搅拌作用使熔融的电炉不锈钢渣与熔融的高炉渣均匀混合，得到混合渣；3)将混合渣缓慢冷却后进行热焖处理，得到处理后的尾渣，使铬富集于稳定的尖晶石相中，并实现尖晶石相的生长。该发明使熔融的高炉渣和熔融的电炉不锈钢渣混合，利用高炉渣中的SiO₂和Al₂O₃来改质不锈钢渣，实现铬向稳定的尖晶石相富集，并经过缓冷处理后，实现铬富集相的生长，从而实现电炉渣的无害化，满足环境排放标准，也为铬的选矿分离创造了物理条件。
