本发明提供了一种用硅氟酸浸出硫化铅精矿 (PbS)生产硅氟酸铅水溶液的工艺。其主要要求和 步骤是:将选矿获得的粒度在80目(0.175mm)以下 的硫化铅精矿用硅氟酸浸出,浸出的固液比为1∶ 2-10,温度为50—100℃,每次搅拌浸出2小时,浸出 过程中加入精矿量的15-25%的助浸剂MnO2,最后 固液分离。所得硅氟酸铅水溶液既可沉析生产高纯 硫酸铅,也可生产电积铅。本发明能耗低,流程短,成 本低、污染轻、铅的浸出率可达85%以(一次),按目 前的价格条件处理一吨精矿成本仅为350—400 元。
本发明涉及一种含锡粗精矿精选的方法,属于有色金属选矿、冶金技术领域。本发明的工艺过程为:将含锡粗精矿经过调浆,矿浆重量百分浓度控制在20~25%,送入摇床重选获得含锡40~45%的锡精矿产品1;对含锡小于2%的重选尾矿磨矿至过400目占60~80%,调浆至矿浆重量百分浓度为40~60%,进行浮选作业,获得含锡30~40%的锡精矿产品2。本发明可得到一个高品级的合格锡精矿产品及一个次品级的锡精矿产品,具有高效回收锡金属的优点,不仅可以应用于锡原矿处理流程,还可推广应用于锡堆存尾矿的开发利用。
本发明提供一种反浮选磷精矿浆分级利用的方法,涉及磷精矿浆分级技术领域。该方法包括以下步骤:S1、将含碳酸盐杂质较高的原矿进行破碎与磨矿处理,保证磨矿细度为‑200目>80%,让磷矿物与碳酸盐等脉石矿物充分解离,控制入选矿浆浓度为25~28wt%;S2、将矿浆送入浮选第一、第二搅拌槽内进行处理,在第一搅拌槽添加抑制剂调整剂硫酸、氟硅酸钠污水、渣库回水,使矿浆pH值控制在4.0~4.5。本发明,是在浮选柱反浮粗选获得的粗精矿基础上,通过再次旋流分级,获得品质更高、MER值更低的分级磷精矿和品质略次、MER值稍高的溢流精矿,实现磷精矿的品质分级,实行制酸的差异化生产,达到优矿优用、分级利用与提质降本的目的。
本发明是一种用高硫高砷锡矿老尾矿生产白砷的方法,主要做法是加水加黄原酸盐类、油脂类捕收剂和烷基磺酸钠调整剂对老尾矿进行调浆和药剂予处理,扩大砷矿物和硫矿物的浮选性质差异;用浮选机浮选分离,得出硫精矿产品和含锡高砷尾矿;用反射炉于450-800℃温度下氧化焙烧含锡高砷尾矿,使砷物以三氧化二砷的气体形式逸出,用沉降和布袋收尘方式得白砷产品,锡留存于焙砂中用重、磁、浮常用选矿方法回收锡。本发明采用先行脱硫、实现硫砷分离后氧化焙烧脱除砷得白砷最后选别得合格锡精矿的工艺路线,工序流程短、构思新颖、方法得当、在高效回收砷的同时实现了硫和锡多种有价元素的综合回收,技术和经济指标理想,对于充分利用老尾矿资源意义十分重大。
本发明公开了处理生产高锰酸钾产生的废渣的方法,所述废渣包括压滤渣和苛化渣,所述方法包括:将所述压滤渣进行选矿处理,以便得到精矿和尾矿;将所述尾矿与所述苛化渣混合,并用于对锅炉烟气进行脱硫,以便得到脱硫后尾渣;将所述脱硫后尾渣用于铁合金冶炼。该方法可以将生产高锰酸钾产生的压滤渣和苛化渣进行综合利用,具有显著的经济效益和环境效益。
高杂含铜物料双顶吹冶炼回收有价金属的方法,将高杂铜精矿与石英砂熔剂、煤、返料和/或返尘配比混料后直接加入顶吹熔炼炉并吹入氧气熔炼,将得到的混合熔体送入沉降电炉沉降分离出电炉渣和高杂冰铜;将高杂冰铜水淬得到冰铜粒;将高杂冰铜、石英砂熔剂、煤、精炼渣混合配料后加入顶吹吹炼炉,吹入氧气吹炼得到粗铜和吹炼渣;将电炉渣和吹炼渣按重量比3:1~5:1混合后送入渣选矿系统回收铜精矿;将粗铜放入采用富氧助燃的阳极炉进行精炼后浇铸成铜阳极板。本发明可提高冶炼设备对高杂铜精矿物料等含铜物料的适应能力,有效回收高杂铜精矿或/和高杂冰铜中的有价金属以及冶炼过程烟气中的有价金属粉尘,工艺简单,对环境污染小。
本发明属于消泡剂领域,具体涉及用于电解锌工艺的新型消泡剂;用于电解锌工艺的新型消泡剂,新型消泡剂包括以下成分:烷基苯磺酸钠、三聚磷酸钠、碳酸钠、硫酸钠;使用步骤为:在容器中加入消泡剂,反应15分钟,然后缓慢加入浮选矿浆,然后进行浸出操作并且加入活性炭进行吸附;本发明的消泡剂加入后很快和残留的浮选药剂结合彻底的将其分解皂化除去,使得浸出可以正常进行。
一种从铜铋精矿中提取铋的方法。本发明属湿法冶金技术领域,具体涉及一种浸出铜铋钼矿提取铋的方法。技术方案是将含铋4~14wt%的铜铋钼矿与浓度28~32%的盐酸混合搅拌浸出,使溶液pH值保持在0.3~0.6,再用CaCO3作为中和剂对浸出液搅拌沉铋,沉淀物进入下一步选矿或冶炼流程获取氯氧铋及有价金属,沉铋液依次进行氧化除铁和硫酸除钙,得到的净化液返回浸出工序循环使用。本发明可更简单有效地从铜铋钼矿中把铋提取出来,使铋与其它的金属能够很好的分离,生产成本低,效率高,安全可靠,不污染环境。
一种铜冶炼废水零排放回收利用方法,是将铜冶炼过程中的窑炉冷却循环水、设备冷却循环水、电解系统循环水、硫酸系统循环水产生的废水和锅炉排污水进行分质、分级全部循环回收利用,不对外排放废水,集中窑炉冷却循环水、设备冷却循环水产生的废水及余热锅炉排污水经预沉降除泥、过滤后进入给水净化站处理,净化合格的水作为生产用水循环利用,浓水返深度处理产生的浓水合并回收利用。电解系统循环水、制酸系统循环水产生的废水进入污酸污水处理后产生的浓水回收利用,所有浓水分别供给吹炼渣水淬循环水、冰铜水淬循环水、渣选矿用水。本发明可将铜冶炼过程产生的废水经过分质集中、分级处理后,全部回用,在系统内形成闭路循环,缩短冶炼系统废水处理工艺流程,减少作业成本,实现废水零排放。

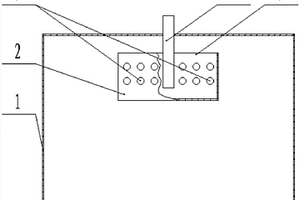

本实用新型属于选矿设备技术领域,具体涉及一种含固液体进料缓冲装置。该含固液体进料缓冲装置包括沉降槽,所述的沉降槽顶部设置有进料管,该沉降槽内部上侧设置有缓冲器,该缓冲器与所述进料管相连通;所述缓冲器侧壁中上部开设有多个出口小孔,顶部设置有溢流口。该含固液体进料缓冲装置结构简单、操作方便,利用缓冲器的结构使含固液体在内部间接的形成紊流层,降低含固液体物料的流速,减小高速物料对沉降槽等设备的冲击和搅拌作用,加速沉降槽的沉降能力,提高沉降槽的生产效率,可广泛应用于冶金、选矿、化工生产等领域。此外该缓冲装置还减少了含固液体对下部设备的腐蚀和磨损,提高了设备的使用寿命。
一种整体式橡胶耐磨摇床面,其包括摇床面底架(1)、满铺设于摇床面底架顶面的一张整体式的耐磨橡胶床面(3);所述摇床面底架(1)是在外框内架构有栅格状的档条,在所述档条上均布开设有安装孔(2);所述耐磨橡胶床面的顶面带有沿摇床面纵向设置的一组平行的沟槽(5),底面制作有与有耐磨橡胶床面一体的可装入所述安装孔(2)内的扣钉(4)。本实用新型结构简单可靠,制作安装简单,维护成本低。耐磨橡胶床面为整体结构,其顶面的沟槽连续光滑、平整精确,并具有重力选矿较为适合的摩擦系数,选矿实收率高,经济适用。
本实用新型属于选矿设备。它采用PLC函数可编程控制器按改性余弦/正弦曲线对应的函数关系,通过控制交流变频调速器和交流电动机转速,经齿轮减速机构和直线机构等输出摇床头的额定工作参数。即在保持云锡摇床头普拉特-奥运动曲线的前提下,通过PLC函数可编程控制和实现对摇床头运动曲线区间波段的控制、调整和改善,从而实现了对摇床冲程、冲次的调整。进而可实现摇床多条预设运动曲线族的灵活转换,针对摇床入选矿石粒度的变化调整床面冲程、冲次,以及同一摇床头即可实现在同类所有床型上方便地改变冲程、冲次和连续曲线的区间改性,以实现提高摇床选别效率的目标。

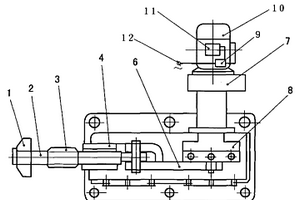

本实用新型属于选矿设备领域,具体涉及一种返砂比量化的螺旋分级机,包括机架、提升架、机壳、螺旋叶片、主轴、轴承座、电机、减速器和电流显示器,所述机架上设置有机壳,机壳一端设置有提升架,机壳内设置有主轴,主轴上设置有螺旋叶片,主轴的一端伸出机壳外,通过轴承座与减速器连接,减速器连接着电机,电机有控制开关连接控制,控制开关上连接有电流显示器。本实用新型能用数字及时具体的反映出返砂比的大小,直观、方便、快捷的地判断返砂比是否适宜,提高选矿效果。
发明公开了一种氧化铜矿的浮选方法,属于选矿技术领域,一种氧化铜矿的浮选方法,包括以下步骤:将氧化铜原矿经浓缩机进行浓缩后送入棒磨机中进行棒磨,将得到的粗颗粒矿浆重新送入棒磨机中进行棒磨,得到的一级细颗粒矿浆直接送入格栅筛中进行筛分,再分别经过弱磁选系统、强磁选系统进行磁选,再进行浮选和浓缩,最后分离得到精氧化铜矿。本发明工艺流程简单,操作管理方便,可获得较高的氧化铜精矿产率、氧化铜品位以及氧化铜回收率,有效的提高了选矿效率,适于推广应用,在浮选过程中增加特有的浮选剂,提高了对氧化铜的捕收性能,铜的产率高、品位高,而且本发明中的浮选剂回收容易,对环境污染,能够进一步的提高铜的产率和品位。
本发明公开了一种含锡氧化脉矿预选抛废方法,涉及矿石加工技术领域。所述含锡氧化脉矿预选抛废方法包括以下步骤:双层洗矿筛→粗碎→单层洗矿筛→智能光电分拣机→细碎→细粒级跳汰抛废→磨矿分级→摇床重选。本发明以最大粒度为220mm的原矿为原料,经双层洗矿筛洗矿、筛分后将其分为+10mm级别物料,‑3mm级别物料和10mm~40mm级别物料,经不同处理后,实现含锡品位低于0.05%的粗锡级废石的高效预选。本发明采用射线分拣机与细粒级跳汰机的“光电+细粒跳汰”工艺组合进行预选抛废,有效提高了系统原矿处理能力,显著降低了选矿作业成本,提高了选矿效率。
一种氧化镍矿的处理新方法。本发明涉及一种氧化镍矿的处理工艺技术,是综合了化工冶金和选矿技术的处理氧化镍矿新工艺方法。本工艺过程为,将矿石破碎、磨矿成矿浆,磁选出强磁性矿物;矿浆加温并加入浓硫酸浸出,然后加入硫化剂进行化学反应,产出沉淀的硫化镍;将所有的固、液产物送入浮选设备,浮选出硫化镍精矿。本方法工艺简单,生产成本低,可大大提高氧化镍矿的浸出率,有效利用有限的资源,解决了浸得出来而难以过滤的技术难题,并可有利保护环境。

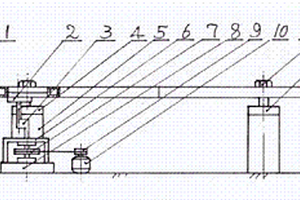

本发明是一种多功能复合运动机构,它有机架、螺栓支脚、滑动槽,拐轴,机架由固定在它上面的四个螺栓支脚支撑在滑动槽中运动,机架下部有拐轴套,拐轴安装在动力机架内由电机驱动,拐轴上端插入拐轴套中驱动机架运动,滑动槽分圆槽和线槽,朝向拐轴方向的为圆槽,另一方向的为线槽,滑动槽固定在基桩上,螺栓支脚套在轴承盘内在滑动槽中滑动,拐轴轴心线与螺栓支脚平行。本发明可以安装横流皮带溜槽、直流皮带溜槽、摇床等选矿设备。由于复合运动的作用,分选面上的矿物粒群松散分层和按比重分带的作用都得到明显加强,选矿技术指标明显改善,而机件间没有剧烈撞击,运行更平稳。本发明还可装跑步机等,对运动员等进行特殊训练。
本发明涉及一种耐用高效新型摇床,它有摇床头、床面、给矿槽、清水槽、床条,床面面板和床条均有主要由环氧类材料和陶瓷粉构成的耐磨材料层,做法是在摇床床面板上披涂主要由环氧树脂类材料和选自选自硅砂粉、其他陶瓷粉、金刚砂、辉绿岩粉等组成的耐磨材料,待披涂的耐磨材料干固后,在面板上固定床条并披涂耐磨材料,在床面板和床条上涂漆、平整和干燥而成。耐磨材料的环氧树脂类与硅砂粉等的重量混合比例为1∶0.2-2.3,硅砂粉等的细度为30-250网目。本发明的床面使用寿命是现有摇床床面的10倍以上,3-10年内床面可以不用重新刷漆修补,操作简单便利,设备运转率高,节约生产成本,选矿回收率高于现有摇床。
本发明涉及一种铁锡矿磁选铁中间产品伴生回收锡分支重选方法,属于有色金属矿选矿技术领域。本发明的工艺步骤为:⑴对铁锡伴生原矿磨矿后进行磁选,选出的磁性矿再磨矿后进行磁选,反复进行二次以上,磨矿最终粒度75%以上过200目筛,磁选的磁场强度900~1300奥斯特,得到铁精矿;⑵各段磁选的非磁性尾矿进行磁扫选,磁场强度为1200~1400奥斯特;⑶磁扫选所得的矿进行摇床重选,得到高铁锡富中矿、铁精矿和摇床锡尾矿。本发明的方法简单,操作简易,节省能源,工艺流程短,可达到铁、锡综合回收的目的,且铁、锡金属的回收率高,选矿综合成本低。
本发明涉及一种冰铜吹炼水淬炉渣的处理方法,将含铜14%~22%、含铁32%~48%的顶吹炉吹炼冰铜产生的水淬炉渣直接进行重力选矿,把铜和铁分开,得到含铜≥50%的铜物料和含铜<8%的重选尾渣。本发明方法使得大部分铜集中到铜物料中,便于下一步直接回收铜,少部分铜留在重选尾渣中,通过浮选或熔炼的方法进行处理。此方法水淬炉渣不需要磨细,直接进行重力选矿,生产效率高,成本低。

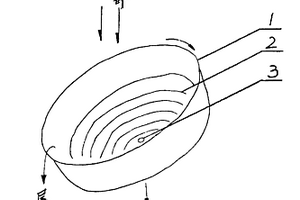

本实用新型是一种利用矿物的比重不同而使矿物进行分选的选矿机械,它由陶瓷选矿盆和使陶瓷选矿盆倾斜低速转动的机械等两部分组成,具有体积小,重量轻,易搬迁,在一台机械内就可直接获得品位较高的最终产品,在无电的地区可用人工驱动等优点,因而适合小型集体企业或私营、个体小企业就近处理从小型零星矿物开采的矿石或大中型矿山企业采剩的边角残矿。

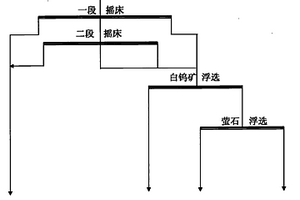

本发明涉及一种白钨矿与萤石分离的方法,属于金属矿选矿技术领域。本方法步骤为,将含30~60wt%三氧化钨的钨次精矿配制成矿浆,采用摇床两段选别,一段摇床的中矿再进入二段摇床选别,产出含三氧化钨大于70wt%的特级白钨精矿产品;摇床选别的中尾矿集中浓缩至50~60wt%的浓度,添加水玻璃、TN在搅拌桶中搅拌均匀送入浮选;浮选矿浆稀释至20~30wt%,pH调至9~10,加入抑制剂KJ、捕收剂YY,产出含三氧化钨大于65wt%的白钨精矿,浮选尾矿进一步浮选得到含氟化钙大于85%的萤石粉矿。本发明选矿指标高、工艺简单、生产成本低、环境友好、可较好解决仲钨酸铵生产企业面临的原料含氟高带来的环保问题。
用鼓风炉直接熔炼经选矿得到的氧化铅锡共生矿,产出铅锡合金,供生产精锡,精铅或焊锡。氧化铅锡共生矿,传统的处理方法是分选分炼,产生精锡和精铅。由于铅锡共生矿的分离难于彻底,精炼负担重,选冶综合回收率不高。利用本发明则不需选矿分离铅锡,铅锡合金用现有精炼技术处理,产出精锡、精铅或焊锡。因此能提高选冶综合回收率,简化工艺,降低成本。
本发明公开了一种改进型两矿法生产电解金属锰的装置及方法。所述方法包括以下步骤:浸出、净化、深度净化和电解;所述两矿法电解金属锰的两种矿石原料分别为:低品位氧化锰矿和硫铁矿;所述低品位氧化锰矿为:锰含量为15~25%的氧化锰矿石;硫铁矿为:有色金属矿选矿的尾矿(硫铁矿)或原生硫铁矿。本发明方法产品含C、S,杂质低,生产流程短,对硫酸锰溶液实行深度净化,清除了溶液中还原性杂质对电解过程的影响,从而达到电解正常生产,提高产品质量。本方法尤其为低品位贫氧化锰矿和有色金属矿选矿的尾矿(硫铁矿)的开发利用创造了途径。
本发明是一这种高铁闪锌矿中银的回收新方法,含有锌精矿焙烧、酸性浸出和浸渣浮选作业,工艺路线为:锌精矿→焙烧→焙砂→低酸浸出→浸渣脱除胶体预处理→高浸渣→中和调pH→银浮选;浸渣脱除胶体预处理的具体做法是:将酸性浸出渣用硫酸浸出,控制终点酸度20~60g/l,然后通过固液分离将脱除胶体的渣与液分开;脱除胶体后的浸渣采用石灰石粉中和,控制银浮选矿浆pH值4.0~5.0;银浮选矿浆浓度控制比重1.45~1.55,浮选尾矿水用石灰中和,以使尾矿水中的锌离子沉淀下来,尾矿水返回银浮选使用。本发明对浸渣进行胶体脱除预处理,找到了解决问题的有效方法,使银回收率从原来的60-70%提高到80-90%。大大提高了资源利用水平。
本发明涉及一种锡尾矿中有价金属综合回收的处理方法,属于金属矿选矿技术领域。本发明的工艺过程为:以锡尾矿中含的磁性矿物为载体,在8000~12000奥斯特的磁场强度下对经制备的锡尾矿磁粗选;磁性物料经磨矿到过200目占60%~70%使锡铁结合体解离;再在2500~4000奥斯特的磁场强度下对磨矿磁精选,获得铁品位大于60%的铁精矿终产品;非磁物料经过多段摇床选别,获得锡品位大于3%的锡富中矿产品。本方法可大大提高锡金属回收率,同时回收了尾矿中的铁、锰金属,选矿工艺流程简单,生产成本低,环境友好,有效利用尾矿资源,具有良好的应用和推广前景,并且成果可推广应用于高铁低锡矿资源的开发利用。
本发明涉及一种含锡粗精矿的联合流程处理方法,属于有色金属选矿、冶金技术领域。本发明的工艺过程为:将含锡粗精矿造浆后送入磁选机选出磁性矿物,非磁性矿物经过浮选作业浮出硫化矿物后再用摇床选别获得合格锡精矿和贫中矿产品,磁选获得的磁性矿物与贫中矿合并用直流矿热炉处理获得二氧化锡烟尘与初级铁锭。本方法采用选矿、冶金联合工艺流程,大大简化了选矿精选工艺流程。铁产品通过直流矿热炉处理,既回收了其中的锡金属,又可得到初级铁锭,在提高了锡回收率的同时铁金属得到了回收利用,提高了资源利用率,具有良好的应用和推广前景。
中冶有色为您提供最新的云南红河哈尼族彝族自治州有色金属矿山技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
