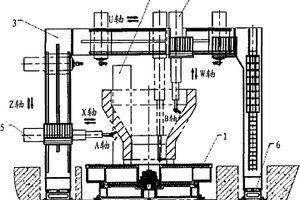

超声波检测设备 931

 0

本实用新型涉及超声波无损检测领域,更具体地提供一种超声波检测设备,该超声波检测设备包括:工作台,被检测零件承载于所述工作台上,并且在操作过程中,所述工作台与被检测零件一起水平旋转;超声波检测装置,其包括多个超声波探头,用于对被检测零件进行超声波检测;龙门移动架,其用于承载和移动所述超声波检测装置;电子控制系统,其用于控制所述工作台、所述超声波检测装置以及所述龙门移动架的操作,其中,所述控制系统控制所述多个超声波探头对被检测零件同时进行检测并对获得的缺陷信息予以存储。该超声波检测设备能够提高超声波检测结果的可靠性和降低检测人员的劳动强度。

用于超声自动扫描检测设备的云控方法 726

 0

本发明属于无损检测技术，涉及一种用于材料及结构超声自动扫描检测设备的现场远程操作与遥控，也可以用于其它自动扫描检测或者加工设备的现场远程操作与遥控的一种用于超声自动扫描检测设备的云控方法。本发明采用超声自动扫描检测设备的云控方法，移动超声探头无需辅助人员在超声探头和零件工作台附近进行指示，就可以快速方便地在被检测零件上移动超声探头、确定扫描检测的范围、大小、检测区域和位置等，效率高，操作十分方便，且操作人员能直接全面的观察到超声探头在被检测零件上的实际移动和准确位置，避免造成超声探头磕碰零件，也适合复杂零件的扫描轨迹形成。

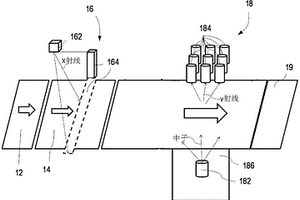

包裹检测装置 993

 0

本实用新型提供一种包裹检测装置，其包括：壳体；至少部分地设置在壳体内的第一传送带，该第一传送带用于将待检测的包裹输送通过壳体的内部；X射线检测单元，该X射线检测单元设置在壳体的内部，用于通过X射线检测包裹；以及中子检测单元，该中子检测单元在壳体内设置在X射线检测单元的下游，用于通过中子检测所述包裹。基于X射线检测技术和中子检测技术对包裹进行复合检测，能够检测到包裹中的金属物品、爆炸物等违禁品，实现了对包裹中可疑爆炸物的进一步准确、有效的无损检测和识别，弥补了普通安检仅利用X射线检查包裹不能准确识别爆炸物的不足。

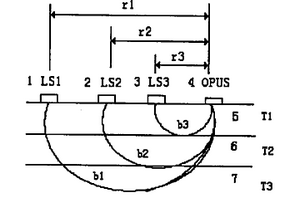

可修正外层组织影响的组织血氧参数检测方法 864

 0

可修正外层组织影响的组织血氧参数检测方法 属于生物医学工程领域，其特征在于：针对不同测试对象(成人 和婴儿)和生物组织(包括脑组织和肌肉组织)氧合血红蛋白变化量(ΔHbO2)与还原血红蛋白变化量(ΔHb)检测选择合适的检测距离，并考虑到外层组织的影响提出传感器的设计，检测步骤，消除外层组织影响的算法及系统设计。传感器由3个发光二极管和一个光电检测构成的。整个测试系统组成应传感器以及由前置放大电路、A/D转换器、嵌入式微控制器、通讯电路、电源及液晶和触摸屏。它具有检测灵敏度高、检测系统结构简单的优点。

共源双频励磁式多功能微磁信号同步检测方法 928

 0

共源双频励磁式多功能微磁信号同步检测方法属于微磁无损检测技术领域。本发明实现对5类典型微磁检测参量的同步获取，大幅提高检测效率。标准微磁探头包括由磁芯与激励线圈构成的励磁磁路，绕制于磁芯的感应线圈、用于检测被测铁磁构件表面切向磁场变化的霍尔元件与巴克豪森噪声检测线圈。采用幅值比匹配的低频(小于100Hz)与高频(大于1kHz)的正弦波叠加信号作为励磁信号，通入标准微磁探头的励磁线圈对被测铁磁构件进行磁化。感应线圈、霍尔元件与巴克豪森噪声检测线圈分别同步拾取磁感应强度时变信号、切向磁场检测信号与巴克豪森噪声检测信号3种特征信号，实现磁滞回线、切向磁场强度时变信号、巴克豪森噪声、涡流阻抗与增量磁导率快速检测。

飞机薄板搅拌摩擦焊高灵敏度超声检测装置及方法 1041

 0

本发明属于无损检测领域，涉及一种薄板搅拌摩擦焊高灵敏度超声检测装置及方法，检测装置包括机械扫查器(1)、电控箱(2)、控制软件、检测仪器(3)、计算机(4)和探头(10)；探头(10)为超声相控阵探头，晶片数8～64，频率5MHz～10MHz；检测方法包括：检测装置加载、扫查参数设置、数据采集及信号处理；本发明解决了搅拌摩擦焊中的冶金缺陷难以检测的问题，检测装置与大尺寸机身壁板相结合，实现对大尺寸机身壁板结构搅拌摩擦焊接头进行检测，提高搅拌摩擦焊零件的可靠性，实现壁板结构搅拌摩擦焊超声相控阵自动检测，有效提高搅拌摩擦焊检测的准确性和效率。

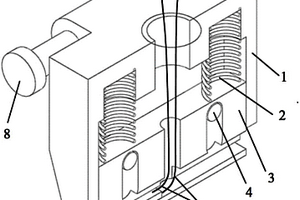

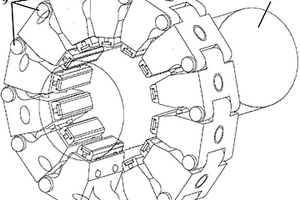

接地网圆钢棒腐蚀检测自适应传感器 907

 0

接地网圆钢棒腐蚀检测自适应传感器属于无损检测领域，具体涉及一种利用超声导波检测电力系统接地网圆钢棒腐蚀的专用超声导波传感器。传感器由8-16个传感器单元组成，传感器单元由传感器外壳（1）、嵌于传感器外壳（1）内部的滑块（3）、传感器外壳（1）和滑块（3）之间的一对弹簧（2）、定位滑块（3）的一对定位销（4）、压电片（6）、支撑保护压电片（6）的保护层（7）、压电片正负两极的引线（5）以及将多传感器单元连接起来的轴销（8）组成。在实际使用的时候，8-16个传感器单元组成传感器，实现传感器沿圆钢棒侧面周向均布的加载方式，可以适用于直径为Φ14-28mm的常用型号接地网钢棒的无损检测。

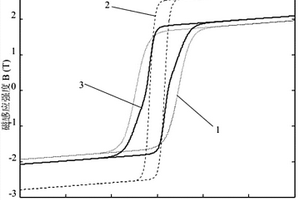

铁磁材料金相组分体积占比的微分磁导率曲线检测方法 902

 0

铁磁材料金相组分体积占比的微分磁导率曲线检测方法，属于微磁无损检测技术领域。不同磁滞特性的两种金相以均匀混合或分层组合方式存在时，整体材料的磁滞特性体现了两种金相磁滞特性的复合效应，且与金相组分体积占比有关。主要采用磁滞回线测量装置测得铁磁性试件的微分磁导率曲线，依据微分磁导率曲线中出现的双峰现象，提取双峰特征参数(包括单峰值、单峰面积、双峰峰值比、双峰单峰面积比)，用于反映铁磁性材料金相组分体积占比的变化。基于该方法，采用适用于平面或轴类构件的磁滞回线测量装置，可以实现双相钢金相组分体积占比或者铁磁性构件表面硬化层深度的在线、无损测量。

混凝土高温后无（微）损检测方法 867

 0

本发明提供一种混凝土高温后无（微）损检测方法，包括确定高温后混凝土的剩余强度，还包括以下步骤：a.对高温后的混凝土进行无损/微损检测；b.根据无损/微损检测结果确定不同温度工况下混凝土的微观特征变化规律，定性判断混凝土所经高温历程；建立高温历程—微观损伤关系模型；其中，确定高温后混凝土的剩余强度通过如下步骤实现：c.利用所得混凝土的高温历程确定混凝土的剩余强度。采用本发明的技术方案，能综合考虑混凝土所经历的最高温度及经历最高温度的时间对混凝土微观结构及剩余强度的影响，能真实反映出经一定时间的高温后混凝土的损伤，为结构的修复、加固提供有效参考。

基于高光谱成像的小麦面粉微量元素快速检测方法 726

 0

本发明公开了一种基于高光谱成像的小麦面粉微量元素快速无损检测的方法及系统，具体涉及小麦面粉品质无损检测技术领域。所述方法包括以下步骤：采集试验样本、数据获取、数据处理和构建模型。高光谱成像技术克服了传统测定方法费时、费力的缺点，实现了小麦面粉微量元素含量的快速检测。本发明提供的方法可用于小麦面粉营养品质的快速分级筛选，为小麦面粉生产在线检测提供了新的选择。

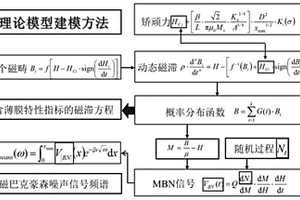

磁性薄膜特性指标的磁巴克豪森噪声检测和反演方法 689

 0

本发明公开了一种磁性薄膜特性指标的磁巴克豪森噪声检测和反演方法，可以对磁性薄膜的残余应力、晶粒尺寸和厚度进行无损定量评价。磁巴克豪森噪声信号时域幅值、频谱衰减特性分别由晶粒尺寸和薄膜厚度决定，且均受残余应力影响。首先建立了含残余应力、晶粒尺寸和厚度的磁巴克豪森噪声频谱理论模型；其次，利用磁巴克豪森噪声信号时域积分所得曲线确定的矫顽力，作为模型参数反演结果的收敛性判定依据；最后，面向检测到的磁巴克豪森噪声信号频谱，利用遗传算法、粒子群算法等对理论模型参数进行辨识，反演得到磁性薄膜的残余应力、晶粒尺寸和厚度等；本方法为磁性薄膜特性指标的无损检测提供了理论及实验指导。

用于微波芯片全频段信号质量检测的装置、系统及方法 1001

 0

本发明涉及用于微波芯片全频段信号质量检测的装置、系统及方法，属于芯片测试技术领域，解决微波芯片的无损检测问题，装置包括测试装具、微波输入端口、微波输出端口和控制单元；测试装具用于无损安装待测微波芯片；微波输入端口外接微波信号源，用于为所述待测微波芯片提供基准信号源；微波输出端口外接频谱分析仪，用于将所述待测微波芯片产生的微波信号输出到频谱分析仪进行信号分析；控制单元包括至少一个控制输入端口，用于接收控制指令，产生覆盖微波芯片全频段的频率控制字，控制所述待测微波芯片的输出相应频率的微波信号。本发明制造成本低、结构简单；测试过程简单、便捷，适用于批量测试。

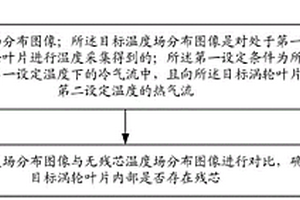

涡轮叶片内腔残芯检测方法及系统 828

 0

本发明公开了一种涡轮叶片内腔残芯检测方法及系统，涉及叶片无损检测技术领域，所述方法，包括：获取目标温度场分布图像；目标温度场分布图像是对处于第一设定条件下的目标涡轮叶片进行温度采集得到的；第一设定条件为目标涡轮叶片处于第一设定温度下的冷气流中，且向目标涡轮叶片内通入第二设定温度的热气流；将目标温度场分布图像与无残芯温度场分布图像进行对比，确定目标涡轮叶片内部是否存在残芯。本发明能实现对涡轮叶片内腔残芯的高精度无损检测。

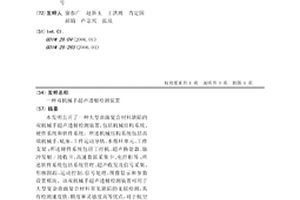

双机械手超声透射检测装置 704

 0

本发明公开了一种大型曲面复合材料缺陷的双机械手超声透射检测装置，包括机械结构系统、硬件系统和软件系统。所述机械结构系统包括高端机械手、底座、工件运动导轨、水循环单元、工件支架；所述硬件系统包括工控机、超声换能器、脉冲发射/接收卡、高速数据采集卡、电控柜等；所述软件系统包括系统管理、超声收发及信号采集、形廓跟踪、运动控制、信号处理、图像显示和参数设置模块。该双机械手超声透射检测装置可用于大型复杂曲面复合材料常见缺陷的无损检测，具有检测速度快、精度和灵敏度高等优点，对于航空航天、汽车等诸多领域的大型复合材料工件的无损检测有着很好的应用前景。

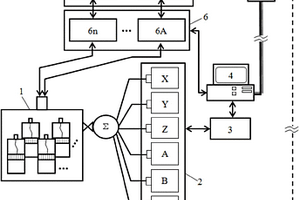

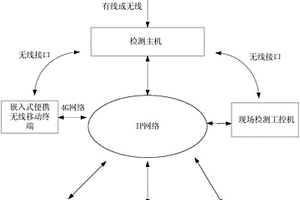

矿用钢丝绳在线检测与安全评估系统 880

 0

本实用新型公开了一种矿用钢丝绳在线检测与安全评估系统，包括：数据采集传递装置用于采集目标钢丝绳的实时参数并传递给检测主机；检测主机用于接收实时参数并将上传给云服务器；云服务器用于接收并存储实时参数，并存储无损伤钢丝绳的参考参数；分析比较系统用于接收检测主机传递的实时参数，读取云服务器中存储的无损伤钢丝绳的参考参数，将实时参数与参考参数进行分析比较，将分析比较的结果反馈给检测主机。本实用新型具有如下优点：支持钢丝绳监测状态的移动信息实时监测与查询，无须登录客户端软件，通过嵌入式移动终端随时随地掌握钢丝绳在线监测状态，支持移动信息软件平台的随时更新和升级，且能对钢丝绳的使用状态进行自动安全评估。

输气管道内表层缺陷空气耦合超声非接触检测系统 946

 0

本发明涉及输气管道内表层无损检测技术领域，具体涉及一种输气管道内表层缺陷非接触检测系统。一种输气管道内表层缺陷空气耦合超声非接触检测系统，它包括：探头装置、薄壁圆筒、行走轮、超声收发器、前置放大器、工业控制器以及蓄电池；本发明中的空耦激励探头激发超声纵波，纵波入射到管道壁面后产生表面波，当表面波的传播路径上没有裂纹缺陷时，空耦接收探头接收的波形幅值较大，当表面波的传播路径上有裂纹、气孔或夹杂等非均质缺陷时，一部分超声波能量被反射、散射或衍射、或发生波形转换，只有少部分能量通过绕射方式，绕过缺陷继续传播，使空耦接收探头接收到的波形幅值变小或相位畸变，从而实现管道内表层缺陷无损检测。

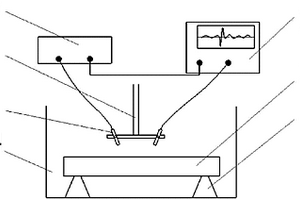

铝合金预拉伸板残余应力水浸超声检测方法 1151

 0

本发明是一种铝合金预拉伸板残余应力水浸超声检测方法，属于无损检测领域，该方法的步骤如下：制作参考试块；测量标定；残余应力测量。该方法采用水浸法，通过控制水温不变能够保证应力标定和应力测量过程的温度一致，从而排除了温度差异对超声波速度的影响，消除温度误差，另外，采用自动扫查架代替手工扫查，能够保证测量过程中探头与待测材料表面的距离不变，从而排除耦合条件差异对声传播时间的影响，消除耦合误差。该方法有利于对铝合金预拉伸板近表面残余应力进行无损评价。

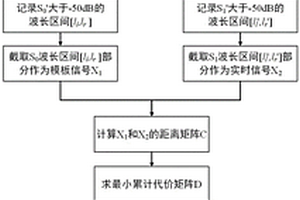

基于动态时间规整相关性特征的裂纹损伤定量检测方法 807

 0

本发明公开一种基于动态时间规整相关性特征的裂纹损伤定量检测方法，包括：A、搭建光纤光栅监测平台，在待监测结构表面布贴光纤光栅传感器，并记录监测结构在无损伤状态下的光纤光栅反射光谱S₀；B、得到平滑后的反射光谱S′₀，截取所述光纤光栅反射光谱S₀的[l_l，l_r]部分作为模板信号X₁；C、得到平滑后的反射光谱S′₁，截取S₁的[l′_l，l′_r]部分作为实时信号X₂；D、计算模板信号X₁的每个元素与实时信号X₂中每个元素的距离矩阵C；E、根据所述距离矩阵C规整路径P，计算最小的累计代价矩阵D，得到差异度ξ；F、将差异度ξ作为特征，采用支持向量回归算法对裂纹长度进行定量计算。本发明可以提高裂纹损伤定量监测的实用性和准确性。

接地网圆钢棒腐蚀检测周侧加载传感器 826

 0

接地网圆钢棒腐蚀检测周侧加载传感器，属于无损检测领域，具体涉及一种利用超声导波检测电力系统接地网圆钢棒腐蚀的超声导波传感器。传感器由8-16个传感器单元组成，传感器单元由传感器外壳（1）、嵌于传感器外壳（1）内部的滑块（3）、传感器外壳（1）和滑块（3）之间的一对弹簧（2）、定位滑块（3）的一对定位销（4）、压电片（6）、支撑保护压电片（6）的保护层（7）、压电片正负两极的引线（5）、保护层（7）和滑块（3）之间背衬材料（8）以及将多传感器单元连接起来的轴销（9）组成。在实际使用时，8-16个传感器单元组成传感器，实现传感器沿圆钢棒侧面周向均布的加载方式，可以适用于直径为Φ14-28mm的常用型号接地网钢棒的无损检测。

热障涂层孔隙率的微波相位检测方法 854

 0

本发明涉及微波反射系数相位法对热障涂层孔隙率的测量方法，属于微波无损检测技术领域。本发明利用微波网络分析仪对热障涂层的微波反射系数的相位和幅值进行检测，根据相关的公式计算出热障涂层的孔隙率，建立微波信号反射系数相位与热障涂层孔隙率的关系，从而利用微波反射系数相位表征热障涂层的孔隙率。本方法为无损检测方法，可以对热障涂层进行非破坏、无污染检测。

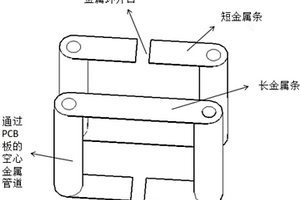

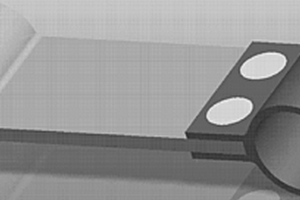

过孔开口环谐振器加载的金属表面缺陷检测波导探头 822

 0

本发明涉及一种过孔开口环谐振器(VSRR)加载的金属表面缺陷检测波导探头，属于无损检测技术领域；包括一个矩形波导以及固定于其上的一块介质板，所述介质板与矩形波导相连接的面渡有一层金属层；所述介质板与波导口相对应的区域范围内设置一个穿过所述介质板的VSRR；所述VSRR由两个并列的、穿过印刷电路板的、开口方向相反的金属开口环组成；金属开口环由穿过所述介质板上过孔的空心金属管和长、短金属条连接而成；其工作方法为：用探头扫描被测金属表面，利用矢量网络分析仪(VNA)测量金属表面存在缺陷时的谐振频率的变化。对比现有技术，本发明探头可以确定缺陷的尺寸、深度和方向；具有结构简单、快速方便、无损检测、灵敏度高、空间分辨率高等优点。

基于X射线的桥梁拉吊索检测装置 885

 0

本实用新型所要解决的是基于X射线的桥梁拉吊索检测装置结构问题；在野外斜拉桥拉索及吊桥吊索检测过程中；带保护层钢索的锈蚀检测及失效检测一直是困扰桥梁拉(吊)索应用领域乃至现代桥梁研究领域的难题，由于桥梁拉(吊)索外部有保护层，因此一直缺乏有效的检测手段；本实用新型利用X光无损探伤技术与攀爬装置组合加之数据传输、转换系统以及基于现代计算机技术的图像显示、存储、输出系统，组成桥梁拉吊索检测装置，解决了各类带保护套的桥梁拉(吊)索的无损检测问题。该装置安全，高效，彻底解决了一直困扰(吊)索应用领域乃至现代桥梁研究领域的难题。

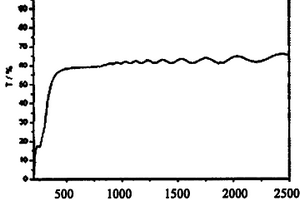

多孔氧化铝薄膜的阻挡层厚度的检测方法 978

 0

本发明提供了一种多孔氧化铝薄膜的阻挡层厚度的检测方法，其特征在于，该方法包括根据多孔氧化铝薄膜在200nm～2500nm范围内的透射光谱米判断多孔氧化铝薄膜是否含有阻挡层，其中，如果透射光谱在200nm～2500nm范围内出现振荡，则判断该多孔氧化铝薄膜的阻挡层的厚度大于0；如果透射光谱在200nm～2500nm范围内不出现振荡，则判断该多孔氧化铝薄膜的阻挡层的厚度为0。本发明的方法是一种无损检测方法，该方法能够简便、快速、高效、对样品无损害地监控以及检测多孔氧化铝薄膜的阻挡层的去除程度，在大规模生产中可以作为产品控制以及质量检测的重要手段。

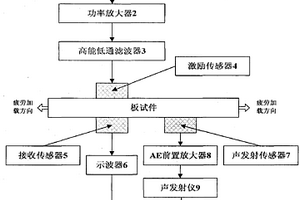

金属材料疲劳早期损伤非线性超声在线检测装置 1127

 0

本实用新型涉及一种金属材料疲劳早期损伤非线性超声在线检测装置,属于无损检测领域。单用非线性超声方法对疲劳早期损伤进行检测,容易出现误判。声发射技术不能检测金属材料早期疲劳损伤情况。该装置包括非线性超声检测模块和声发射监测模块;非线性超声检测模块依次包括有任意函数发生器、功率放大器、高能低通滤波器、被测试件、分别安装在被测试件两侧的激励传感器和接收传感器、示波器和计算机;声发射监测模块包括有安装在被测试件一侧的声发射传感器、声发射前置放大器、声发射仪;声发射仪也连接上述计算机。本实用新型在非线性超声无损检测的基础上引入声发射技术在检测金属材料的早期疲劳损伤时不会出现误判;实现了连续在线检测。

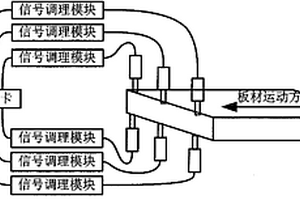

板材宽度检测的装置 1087

 0

本实用新型公开了一种板材宽度检测的装置，该装置包括：由固定座和台面构成的测试台，固定座前设置有台面；分为两组的4个宽度传感器，各组中的两宽度传感器分别通过台面上设有的各宽度传感器对应的固定装置安装在板材宽度方向上的两侧，且位于同一直线；组间同一侧的厚度传感器在垂直板材宽度度方向上位于同一直线上；各传感器连接到各自对应的信号调理模块，所述各自对应的信号调理模块并行连接到单片机，单片机再通过串口连接到计算机。经工厂实践证明，能够实现利用超声波和其他检测手段实现对木材的无损检测中对宽度检测的要求，对人造板强度进行无损在线检测具有重要的意义，也是提高人造板利用率的一个极其重要手段。

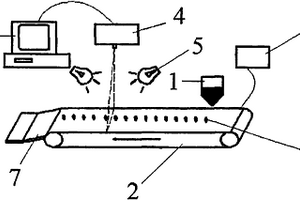

农作物种子综合品质检测装置及方法 1057

 0

本发明公开了一种农作物种子综合品质检测装置和方法。所述检测装置包括装料器(1),传送带(2),电机(3),成像光谱仪(4),光源(5),处理单元(6),出料器(7),所述装料器(1)位于所述传送带(2)一端的正上方,所述成像光谱仪(4)位于所述传送带(2)中间的正上方,用于采集待测种子的高光谱数据立方体,所述电机(3)用于带动所述传送带(2)传动,所述成像光谱仪(4)与所述处理单元(6)连接,所述的两个卤钨灯光源(5)位于所述成像光谱仪(4)的两侧。本发明能够对单粒以及多粒种子的综合品质进行快速、无损的检测。

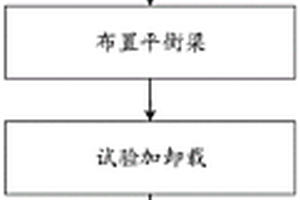

基于自平衡静载进行基桩荷载检测的施工方法 1161

 0

本发明涉及工程检测试验技术领域，公开了一种基于自平衡静载进行基桩荷载检测的施工方法，解决进行基桩荷载试验时试验效率不高的问题。基于自平衡静载进行基桩荷载检测的施工方法包括：(1)布置钢筋笼；(2)下放钢筋笼；(3)浇筑混凝土；(4)布置平衡梁：将平衡梁的一端与第一基准桩铰接，将平衡梁的另一端与第二基准桩焊接，然后在安装好平衡梁的试验桩的外部搭建保护罩；(5)试验加卸载；(6)位移观测；(7)终止加载；(8)填充环形荷载箱：当荷载检测试验结束时，判断试验桩是否无损坏，若试验桩无损坏，则通过预埋管向环形荷载箱的油缸内注入混凝土，预埋管通过单向阀与环形荷载箱的油缸连接，将试验桩转化为工程桩。

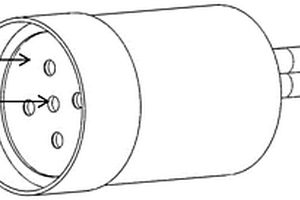

畜肉多点检测探头 1129

 0

本实用新型涉及农畜产品光学无损检测技术领域，提供了一种畜肉多点检测探头。所述检测探头包括光源光纤(1)和光谱采集光纤(2)，其中，所述光谱采集光纤(2)为复合结构的光纤。通过采用复合结构的光谱采集光纤(2)，可实现畜肉无损检测的多点检测。所述畜肉多点检测探头利用光谱采集光纤(2)所分出的多个叉端的反射光谱信息进采集并融合，传输到某仪器的光谱仪，为畜肉的品质检测提供更加准确、稳定的光谱信息。除此以外，所述光源光纤(1)专注于光源光谱的传输，而不与光谱采集光纤(2)整合于一体，从而增加了光纤检测的灵活性。

用于残余应力检测的柔性固定装置 880

 0

本发明涉及一种用于残余应力检测的柔性固定装置，主要针对铁磁性材料零件的传统超声无损检测中，测量探头无法固定，耦合效果不一致，测量位置精度无法保证的问题，提出了一种基于柔性硅胶介质与磁柱结合的自适应磁性吸附固定装置。该装置使用方便、操作简单、可以组合，磁吸力大小可调，从而满足了不同测量环境下不同规格尺寸测试探头准确定位、预紧力一致的测试要求。本发明结构简单、可更换、可组合，适用于各类超声无损检测测量任务。

板材厚度检测的装置 1065

 0

本发明公开了一种板材厚度检测的装置，该装置包括：由支撑架和台面构成的测试台，支撑架上设置有台面；分为三组的6个厚度传感器，各组中的两厚度传感器分别通过台面上设有的各厚度传感器对应的固定装置安装在板材厚度方向上的两侧，且位于同一直线；组间同一侧的厚度传感器在垂直板材厚度方向上位于同一直线上；各传感器连接到各自对应的信号调理模块，所述各自对应的信号调理模块并行连接到采集卡，数据采集卡连接到计算机，经工厂实践证明，能够实现利用超声波和其他检测手段实现对木材的无损检测中对厚度检测的要求，对人造板强度进行无损在线检测具有重要的意义，也是提高人造板利用率的一个极其重要手段。
