辽宁营口有色金属矿山技术理论与应用

铁矿磁力干选机 1043

 0

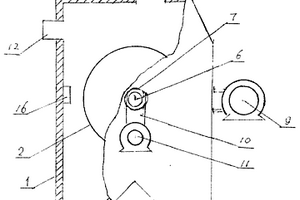

本实用新型涉及一种铁矿磁选装置,一种铁矿磁力干选机,包括壳体和磁力滚筒,在磁力滚筒内设有270度圆面的磁块,该磁体磁场强度为400～1250GS,并可在摆臂的作用下晃动,由于磁场范围比通常磁选机大,因此选矿效率高,而且矿石利用率提高,矿石利用率可达90%,并且由于磁体是可晃动的,使磁场不断变化,可有效的分离杂质,使清除杂质效率提高,铁精粉质量提高。

改进式镁矿浆搅拌槽 938

 0

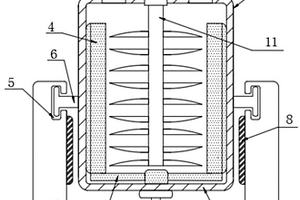

本实用新型公开了一种改进式镁矿浆搅拌槽，具体涉及选矿生产设备领域，包括底座和槽筒，所述槽筒下半部设于底座内部，所述槽筒内部底端焊接有固定盘，所述固定盘上方固定连接刮板，所述刮板内部开设有筛孔，所述筛孔内部设有筛网，所述刮板一侧表面焊接有弹性片，所述弹性片一端固定连接刮片，所述底座内壁顶端环绕开设有滑槽，所述滑槽内部滑动设有定位杆，且定位杆固定连接于槽筒外侧四周，所述槽筒下方固定连接一号电机。本实用新型提高了对矿浆的搅拌效果和生产质量，可清除粘附槽筒内壁的粘附物，有效的避免出现残料且便于进行后续的清洗，提高槽筒内部搅拌的稳定性，防止槽筒上下跳动或左右偏移，有效的避免槽筒内部混合料的飞溅。

用于矿石磁性分级的电选机 1113

 0

本实用新型涉及用于矿石磁性分级的电选机，在接地分离辊筒上方设有原料进料斗，原料进料斗底部的外侧设有线电极，在接地分离辊筒的上方设有初级感应电极在接地分离辊筒下方的物料分级区内设有二级感应电极，在接地分离辊筒下方的物料分级区内设有非导体分料板和导体分料板。本实用新型采用三电极组合，比普通辊筒电选机大幅度提高了选矿效率，提高了导电料和非导电料的分离效果。

镁-镁橄榄石合成砂及其制备方法 980

 0

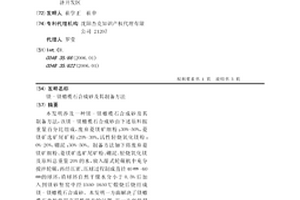

本发明涉及一种镁-镁橄榄石合成砂及其制备方法，该镁-镁橄榄石合成砂由下述原料按重量百分比组成，废弃菱镁矿细粉：30%-50%，菱镁矿选矿尾矿粉：20%-30%，活性轻烧氧化镁粉：0%-20%，硼泥：30%-50%。制备方法如下将废弃菱镁矿细粉、菱镁矿选矿尾矿粉、硼泥、轻烧氧化镁及原料总重量20%的水，放入湿式轮碾机中充分搅拌轮碾，再经压密、压球过程制成直径40㎜-60㎜的球坯，待球坯自然干燥水分小于0.5%后加入到镁砂竖窑中经1550-1650℃煅烧后烧结成镁-镁橄榄石合成砂。本发明一方面解决了镁橄榄石单独使用高温性能差的问题，另一方面使得废弃菱镁矿细粉、菱镁矿选矿尾矿粉、硼泥得到了综合利用，变废为宝，并且降低镁-镁橄榄石合成砂的生产成本。

含磁硼镁铁矿生产铁精矿粉及硼精矿粉联合选矿工艺方法 676

 0

含磁硼镁铁矿生产铁精矿粉及硼精矿粉联合选矿工艺方法,①粗破碎;②细碎;③磨粉;④I级矿选:磁场强度1000～1450GS,磁力滚筒转速20～160转/分;⑤II级矿选:磁场强度800～1000GS,磁力滚筒转速100～200转/分;⑥III级矿选:磁场强度400～800GS,磁力滚筒转速200～350转/分;⑦搅拌:铁粉与水质量比为1∶1～1.5;⑧湿料磁选:磁场强度为1450～17500GS,磁力滚筒转速为30～60转/分;⑨脱水至含水6～10%,得铁精矿粉;⑩脱出的水进入磁选机循环使用,所得的尾矿为硼精矿粉;优点:出两种产品,矿石利用率高,废水排放量少,是传统工艺用水量的十分之一,减少环境污染。

浮选矿浆机构 771

 0

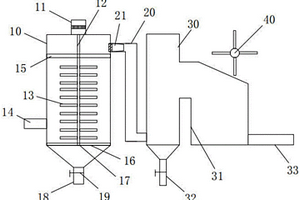

本实用新型涉及浮选设备技术领域，一种浮选矿浆机构，其中泡沫撇除装置安装在第二料池顶部敞开处，第二料池底部安装有注气管路，第一料池侧壁开设有进料管，第一料池的底部为漏斗形结构，第一料池底端端口连接第一出料管，第一出料管上设有截止阀，第一料池顶部安装有搅拌电机，该搅拌电机的动力端连接驱动轴，第一驱动轴上安装有搅拌叶片以通过搅拌电机驱动搅拌第一料池内的矿浆，连通管道连接在第一料池和第二料池以使第一料池的矿浆流入第二料池，连通管路的第一端连接在第一料池侧壁的顶部，第一料池内设有横置的筛网，该筛网筛网安装在连接管道第一端的下方，以使第一料池内的浆料沉静。

选矿厂工艺水处理系统 627

 0

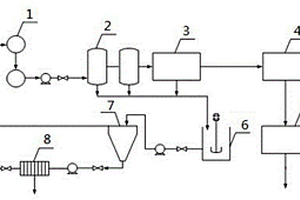

本实用新型涉及选矿厂工艺水处理系统，物料储罐通过打料泵与烛式过滤机连接，烛式过滤机与超滤膜装置连接，超滤膜装置与EDI装置连接，EDI装置出来的浓缩液通过打料泵与闪蒸式蒸发器连接；烛式过滤机、超滤膜装置的浓缩液进入搅拌罐中，搅拌罐通过离心泵与深锥浓密机连接，深锥浓密机的下层物料进入隔膜式压滤机，隔膜式压滤机的浓缩液外排。本实用新型可实现采矿场工艺废水的高效、高质量处理，减少外排渣子量，减少污染。

硫铁矿粉的选矿系统 902

 0

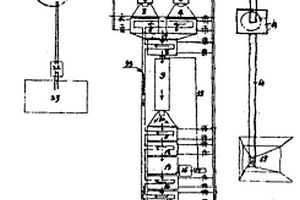

硫铁矿粉的选矿系统,在上料斗下部出口端设有给料车,物料经一级破碎二级破碎机破碎后经中转站输送到料仓内,料仓的下端出口下面设有给料器与球磨机的进料口连接,经球磨机研磨后的物料依次经一级磁选机、二级磁选机、锻磨机、三级磁选机、四级磁选机、五级磁选机、六级磁选机磁选后,含磁物料在沉淀池中沉淀即得铁矿粉。铁矿粉选别后的尾矿槽与硫粉沉淀池连通,利用于硫粉比重大的特点,沉淀后得到硫粉,再将硫粉输送到浮选装置内浮选,浮选后再次通过沉淀池沉淀即得精品硫粉;通过本实用新型筛选的铁矿粉的收率达到99%以上,铁的品位达68%以上,硫粉品位可达45%以上,具有成本低、利润高、避免资源浪费的优点。

环保型金矿选矿设备 653

 0

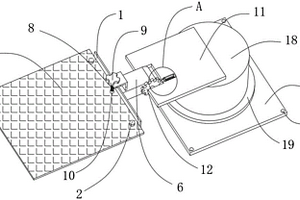

本实用新型涉及金矿选矿技术领域，特别是一种环保型金矿选矿设备，包括支撑架，所述支撑架的一侧固定连接有定位柱，所述定位柱的外表面套接有第一弹簧，所述定位柱的外表面套接有垫片，所述定位柱的外表面滑动连接有筛板，所述支撑架的一侧固定连接有转动杆，所述转动杆的一侧固定连接有第一连接板。本实用新型的优点在于：通过支撑架的一侧固定连接有定位柱，以及第一弹簧、垫片、筛板、转动杆、丝杠、旋钮和锁紧球之间的配合设置，方便更换筛板，减少了工人的工作强度和工作量，通过转动杆的另一侧固定连接有固定盘，以及固定槽、滑道、滑块、第二弹簧和卡块之间的配合设置，方便调节筛板的角度，以便于更好的筛选。

铁矿粉的选矿系统 899

 0

铁矿粉的选矿系统,在上料斗下部出口端设有给料车,物料经一级破碎二级破碎机破碎后经中转站输送到料仓内,料仓的下端出口下面设有给料器与球磨机的进料口连接,经球磨机研磨后的物料依次经一级磁选机、二级磁选机、锻磨机、三级磁选机、四级磁选机、五级磁选机、六级磁选机磁选后,尾矿通过尾矿槽流入尾矿库,磁选出的含磁物料在沉淀池中沉淀即得铁矿粉。其中一级破碎机、二级破碎机、中转站及料仓呈阶梯式排布,利用各设备之间的高差可以减少分离机、大型高频筛子、砂泵等设备的投入,节约成本;一级、二级、三级、四级磁选机采用永磁筒式湿选顺流槽体磁选机,本铁矿粉选矿系统,铁矿粉的收率达到99%以上,铁的品位达68%以上。

菱镁矿选矿新工艺流程 862

 0

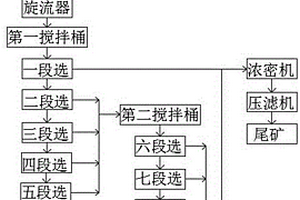

本发明公开了一种菱镁矿选矿新工艺流程，包括以下步骤：S1：破碎，将原料通过粗破、中破、细破工序进行破碎；S2：球磨，将破碎后的原料进入球磨机中进行研磨；S3：分级，将经球磨机研磨后的矿浆送给旋流器分级，分级后返砂部分返回球磨机再磨；S4：搅拌，将旋流器分级后的矿浆进入第一搅拌桶内搅拌。本发明设计合理，构思巧妙，通过改造流程，能提高对菱镁矿选矿的回收率，达到不浪费资源，吃干榨净，减少尾矿排放，即能节约资源增加企业效益，又能环保减排。

尾矿回收硫铁分离选矿系统 625

 0

尾矿回收硫铁分离选矿系统,将尾矿粉通过料斗、磁振动给料器、皮带输送机输送到配料斗内,加水稀释后的物料依次通过一级磁选机、二级磁选机、三级磁选机、四级磁选机、五级磁选机、六级磁选机选别,选别分离后的尾矿流入车间尾矿槽,含磁性矿物质流入铁粉沉淀池沉淀,完成铁矿粉的选别分离过程;将尾矿槽与硫粉沉淀池连通,由于硫粉比重大,硫粉沉淀在池内,硫粉沉淀池选出的低品位硫粉通过浮选装置浮选后流入精品硫粉沉淀池沉淀后即得精品硫粉,完成硫粉的选矿流程。本实用新型尾矿回收铁矿粉系统,尤其适合大规模的尾矿回收工作,解决了资源浪费的问题,应用该系统回收尾矿,成本低,产值高,生产成本仅占产值的10%左右,利润占90%左右。

浮选矿浆压滤机 988

 0

本实用新型公开了一种浮选矿浆压滤机，包括左立杆和右立杆，所述左立杆和右立杆的内侧安装有横梁，所述横梁背侧的右侧安装有油缸，所述油缸的输出端固定连接有压紧板，所述横梁背侧的左侧安装有止推板，所述止推板的右侧安装有滤板，所述左立杆和右立杆的外侧均固定连接有侧板，所述侧板的外侧安装有光杆。本实用新型通过内防护罩向右侧围绕光杆转动，内防护罩带动滑杆在滑槽内部滑动，直至滑杆移动于滑槽的顶部，此时内防护罩呈打开状态，达到了防护功能的优点，解决了现有的浮选矿浆压滤机在使用时不具备防护的功能，往往压滤机在工作时液体会飞溅，以至于影响操作人员，因此不便于人们使用的问题。

含磁铁矿生产铁精矿粉联合选矿工艺方法 843

 0

本发明涉及一种磁铁矿的干湿联合选矿工艺方法,主要是对矿粉进行三级磁选处理,再经湿料磁选,磁选所选用的磁场强度为400～1200GS,磁力滚筒转速为60～320转/分,湿料经脱水制得成品铁精矿粉,一般铁含量在35%的矿石,经此法磁选后铁精矿粉铁含量可达68～70%,本发明的联合工艺方法,矿石利用率可达90%,工艺过程中用水量少,节省水,降低成本,减少污染,磁选中的粉尘由除尘装置捕集,不会造成空气污染,本发明方法是一种生产效率高,产品质量好,无环境污染的具有创造性的工艺方法。

金矿选矿用高效率球磨装置 1015

 0

本实用新型涉及金矿选矿技术领域，特别是一种金矿选矿用高效率球磨装置，包括底板，所述底板的两侧均固定连接有支撑板，所述支撑板之间转动连接有球磨罐，所述球磨罐内部的中心处固定连接有分隔网，所述球磨罐的一端套接有入料管道，所述支撑板的一面固定连接有两个振动马达，所述振动马达的输出端与入料管道固定连接。本实用新型的优点在于：通过在球磨罐内设置分隔网和磨球，进入球磨罐中的矿石先经过磨球初步破碎后穿过分隔网进行下一步研磨，将磨球转动连接在中心轴上能够限制磨球的位移，避免磨球在重力作用下向下移动集中在分隔网上影响破碎效果且增加分隔网的负担，利用小型磨球在球磨罐内的转动将内部的矿石进行进一步的研磨。

尾矿回收硫铁分离选矿系统及方法 971

 0

尾矿回收硫铁分离选矿系统及方法,将尾矿粉通过料斗、电磁振动给料器、皮带输送机输送到配料斗内,加水稀释后依次进入一级磁选机、二级磁选机、三级磁选机1、四级磁选机、五级磁选机、六级磁选机选别,选别分离后的尾矿流入车间尾矿槽,含磁性矿物质流入铁粉沉淀池沉淀,完成铁矿粉的选别分离过程。为了提炼出精品硫粉,将尾矿槽与硫粉沉淀池连通,由于硫粉比重大,硫粉沉淀在池内,沉淀后产生的纯尾矿流向总尾矿槽,硫粉沉淀池的低品位硫粉经浮选装置浮选后流入精品硫粉沉淀池内进行沉淀,通过一定时间的沉淀后即得精品硫粉,完成硫粉的选矿流程。本系统适合大规模的尾矿回收工作,解决了资源浪费的问题,且成本低,产值高,生产成本仅占产值的10%左右。

选矿污水处理装置 771

 0

本实用新型公开了一种选矿污水处理装置，包括处理箱，处理箱前侧活动连接有箱门，处理箱右侧的底部连通有出水管，处理箱的顶部固定连接有混合箱，混合箱左侧的顶部连通有入水管，混合箱顶部的左侧连通有入剂管，混合箱的顶部安装有电机。本实用新型通过电机带动主轴转动，主轴带动搅拌叶转动，搅拌叶带动污水与重金属捕集剂进行混合，随后通过电磁阀打开，混合后的水源流入处理箱内部，经过沸石和硅藻土进行过滤沉淀，最后通过出水管排出外部，达到了处理效果好的优点，解决了现有的选矿污水处理装置在使用时处理效果不好，往往选矿污水中包含重金属，以至于排放后会土壤造成危害，因此不便于人们使用的问题。

菱镁矿反浮选脱硅中选矿回水利用方法 1045

 0

本发明提供一种菱镁矿反浮选脱硅中选矿回水利用方法，包括以下步骤：(1)将选矿回水引入调节池，所述调节池流出端池壁高度低于其他三面池壁高度；(2)所述选矿回水经调节池流出端进入搅拌反应槽，向反应槽内加入混凝剂并搅拌；(3)将步骤(2)得到的液体转入底面为斜坡的沉淀池，静置6-12h，排除底部固体颗粒；继续静置12-24h，排出底层与斜坡最高点平面间的水层；(4)将静置后的水经滤砂后，泵入吸附池，通过活性炭吸附2-4小时；(5)将吸附后的液体泵入回用水池，进行反浮选回水用。本发明菱镁矿反浮选脱硅中选矿回水利用方法简单、易行，处理成本低廉，处理周期短，可广泛工业化实施。

硫铁矿粉的选矿系统及选矿工艺 727

 0

硫铁矿粉的选矿系统及选矿工艺,在上料斗下部出口端设有给料车,物料经一级破碎二级破碎机破碎后经中转站输送到料仓内,料仓的下端出口下面设有给料器与球磨机的进料口连接,经球磨机研磨后的物料依次经一级磁选机、二级磁选机、锻磨机、三级磁选机、四级磁选机、五级磁选机、六级磁选机磁选后,含磁物料在沉淀池中沉淀即得铁矿粉。铁矿粉选别后的尾矿槽与硫粉沉淀池连通,利用于硫粉比重大的特点,沉淀后得到硫粉,再将硫粉输送到浮选装置内浮选,浮选后再次通过沉淀池沉淀即得精品硫粉;通过本发明筛选的铁矿粉的收率达到99%以上,铁的品位达68%以上,硫粉品位可达45%以上,具有成本低、利润高、避免资源浪费的优点。

含磁铁矿生产铁精矿粉干法选矿工艺方法 778

 0

本发明涉及一种磁铁矿的干法选矿工艺方法,含磁铁矿生产铁精矿粉干法选矿工艺方法,主要是对矿粉进行三级磁选处理,磁选所选用的磁场强度为400～1250GS,磁力滚筒转速为60～320转/分,一般铁含量在35%的矿石,经干法磁选后铁精矿粉铁含量可达65%,本发明的干法工艺方法,矿石利用率可达90%,工艺过程中没有水参与,节省水,降低成本,减少污染,磁选中的粉尘由除尘装置捕集,不会造成空气污染,本发明方法是一种生产效率高,产品质量好,无环境污染的具有创造性的工艺方法。

铁矿粉的选矿系统及选矿工艺 895

 0

铁矿粉的选矿系统及选矿工艺,将物料经一级破碎机破碎、二级破碎机破碎后由皮带输送机输送到中转站,再送入料仓,料仓内的物料通过给料器进入球磨机进行细破和研磨,经研磨后的物料依次进入一级磁选机、二级磁选机、锻磨机、三级磁选机、四级磁选机、五级磁选机、六级磁选机选别,选别分离后的尾矿经尾矿槽流入尾矿库,含磁性矿物质流入铁粉沉淀池沉淀,即得铁矿粉。其中一级破碎机、二级破碎机、中转站及料仓呈阶梯式排布,利用各设备之间的高差可以减少分离机、大型高频筛子、砂泵等设备的投入,节约成本;一级、二级、三级、四级磁选机采用永磁筒式湿选顺流槽体磁选机,适用本铁矿粉选矿系统,铁矿粉的收率达到99%以上,铁的品位达68%以上。

具有测试装置的导通式发爆器 771

 0

具有测试装置的导通式发爆器, 测试装置由电 源、导通、测试信号输入、限流电阻, 显示灯组成。发爆器由充 电稳压装置和引爆器组成。充电稳压装置由分压电阻R3、W、氖泡ND、电容C8、C9、三极管BG1、BG2联接而成。引爆器由推挽式变流器、倍压整流电路和主电容C2－C5组成, 其优点是, 结构简单, 使用方便, 显示灵敏准确, 安全可靠, 体积小, 重量轻, 能满足采矿工业, 特别是有甲烷(瓦斯)的煤矿中安全放炮要求。

无哑炮发爆器 923

 0

无哑炮发爆器,适用于采矿工业中的爆破作业和其它领域的爆破作业。它在导通回路连接良好的情况下才能引爆电雷管;如出现废雷管和放炮线路虚接情况下不能充电放炮。本实用新型由导通测量、放炮外接额定负载测量、充电稳压和引爆电雷管四个单元构成。各单元互相联锁制约。

榫卯结构高分子托辊 853

 0

本实用新型公开一种榫卯结构高分子托辊，主要用于采矿、化工、钢铁冶金、热电、粮食加工、水泥建材、港口码头等行业的带式物料输送机。榫卯结构高分子托辊包括辊体、轴承座、轴承、轴、轴承压盖、和密封圈，所述辊体与所述轴承座之间为燕尾型榫卯结构连接，在所述辊体的中部设置中间支架。辊体和轴承座为高分子聚乙烯材料。由于托辊的辊体与轴承座之间采用榫卯结构连接，安装简单方便，辊体与轴承座过盈配合不会产生滑脱现象，延长了皮带的使用寿命。中间支架对辊体内壁产生支撑作用，解决了托辊辊体表面变形问题。辊体采用高分子聚乙烯材料，是传统钢制托辊使用寿命的2倍以上。

选矿厂工艺水处理系统 1142

 0

本实用新型涉及选矿厂工艺水处理系统，物料储罐通过打料泵与烛式过滤机连接，烛式过滤机与超滤膜装置连接，超滤膜装置与EDI装置连接，EDI装置出来的浓缩液通过打料泵与闪蒸式蒸发器连接；烛式过滤机、超滤膜装置的浓缩液进入搅拌罐中，搅拌罐通过离心泵与深锥浓密机连接，深锥浓密机的下层物料进入隔膜式压滤机，隔膜式压滤机的浓缩液外排。本实用新型可实现采矿场工艺废水的高效、高质量处理，减少外排渣子量，减少污染。

具有测试装置的数显式发爆器 1026

 0

具有测试装置的数显式发爆器，由测试装置和发 爆器组成。测试装置由电源、测试信号输入、A/D 转换器、液晶显示装置联接而成。发爆器的充电稳压 装置由分压电阻R11、R10、氖泡ND、BG2、BG3联接 而成。发爆器的引爆器由推挽式变流器、倍压整流电 路和主电容C8—C11组成。本发明结构简单、使用简 便、显示灵敏准确、安全可靠、体积小，重量轻，造价 低，适用于采矿工业，特别是有甲烷(瓦斯)的煤矿安 全放炮。

采矿工程用皮带耐磨损效果好的皮带运输机 808

 0

本实用新型公开了一种采矿工程用皮带耐磨损效果好的皮带运输机，包括底板、滚轮、第一轴承座、支撑轴、螺纹套、螺纹杆、皮带运输机本体和驱动机构，所述底板底部的四角处均固定连接有滚轮，所述底板顶部的左右两侧均固定连接有第一轴承座，所述第一轴承座的顶部活动连接有支撑轴，所述支撑轴的顶部固定连接有螺纹套，所述螺纹套的内部设置有螺纹杆，所述螺纹杆的顶部贯穿螺纹套且延伸至其外部。本实用新型通过底板、滚轮、第一轴承座、支撑轴、螺纹套、螺纹杆、皮带运输机本体和驱动机构相互配合，极大提高了本装置的使用灵活性，能够根据需求来调节皮带输送机本体的高度，极大提高了皮带输送机的实用性。

用于采矿的综合支架垂直升降上车装置 972

 0

本实用新型涉及矿石开采技术领域，具体的公开了一种用于采矿的综合支架垂直升降上车装置，包括底座和底板，底座的上表面四角固定设置有竖直的立柱，两组立柱之间在底座的上表面固定安装有液压杆，液压杆的顶部固定安装有升降杆，立柱的内侧开设有滑动槽，升降杆的两端固定连接有滑动块,滑动块滑动嵌套在滑动槽的内部，从而使升降杆升降平稳，增加了装置的安全性。升降杆的内侧连接有底板，在液压杆的驱动下，升降杆升降，从而使底板升降，满足垂直升降。本实用新型优点：结构简单，安全性高，稳定性好，使用方便，体积小，便于推广实施。

双层弹壳石油射孔弹 1048

 0

本实用新型公开一种双层弹壳石油射孔弹，包括顶壳、底壳以及引爆头，所述引爆头安装于所述顶壳顶部，所述顶壳内部由外至内设置有第一层炸药层和第二层炸药层，通过取下底壳入药口盖可以将炸药送入底层炸药仓或取出，从而实现控制炸药量的效果，当射孔弹内炸药燃烧后，如果需要不让炸药爆炸后过渡损坏岩层，通过打开底壳入气口盖，通过向底壳气仓内注入惰性气体，当射孔弹内炸药燃烧后，惰性气体会将低炸药爆炸后的燃烧值，防止炸药对岩层造成较大范围的破坏，以解决现有的射孔弹药量面对不同地质环境无法调节炸药量的问题。

新型石油运输管道 1070

 0

本实用新型公开了一种新型石油运输管道，包括运输管道本体，运输管道本体一端设有管道A，有益效果：结实耐用，耐低温，适应各种环境，在水下、空气中和地下都有很好的保护效果，最外层磨砂层是直接与外界接触的一层，可以延长石油管道的实用寿命，保温层的设计可有有效的防止石油管道在高寒高冷地区炸裂的事故出现，防腐层可以增加石油管道的防水、防腐性能，在一些潮湿地区以及水下都有良好的耐腐蚀性能，不锈钢管层使得石油管道本身整体结构变得坚硬紧密，在一些地质容易变动的地方也有较好抗压性，连接处使用法兰扣连接设计，可以保证连接口处的牢固性以及密封性能，从而断绝整条石油运输管道出现问题，从而延长本实用新型的实用寿命。
