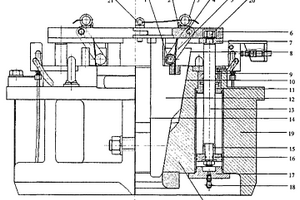

本实用新型快速互换石油钻杆卡瓦装置,涉及石油(或地质)钻井升、降作业装置领域,旨在解决传统钻杆卡瓦的更换缺乏有效作业辅助装置,作业难度大、周期长等技术问题。本实用新型包括卡瓦12、卡瓦座19、卡瓦驱动装置、支撑板6,卡瓦驱动装置由气接头18、气缸下座17、活塞16、缓冲垫15、气缸盖11及伸出气缸体一端的活塞杆13构成,其中支撑板6下方铰连有连接盘7,活塞杆13伸出气缸体的一端铰连在连接盘7上,连杆5的一端通过铰连二1连接在卡瓦12上部,其另一端通过铰连一4与支撑板6相连。本实用新型适用于石油(或地质)石油钻杆卡瓦的快速更换。

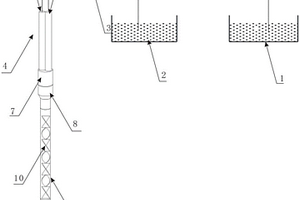

本实用新型公开了一种用于进行快速固壁堵漏的装置,包括双液注浆管;双液注浆管一端分别与第一注浆池和第二注浆池连通,另一端与单液注浆管连通;单液注浆管内设置有可自由转动的叶轴;单液注浆管远离双液注浆管的一端设置有喷头。本装置实现了将快速凝结的浆液在近孔壁高速、均匀的喷射而渗入地层,快速封堵漏失通道或提高复杂地层力学强度;从而克服了直接向孔内注浆或下套管,等待浆液凝固后再继续钻进,耗时长、材料成本高的缺陷;该工艺可为地质钻探固壁堵漏,大幅减少施工时间,降低施工成本,加快地质钻探钻进、成孔的进程,具有重大的经济价值和科学意义。

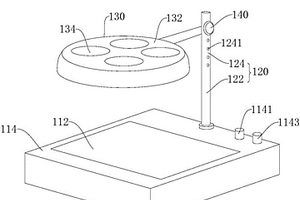

本实用新型提供的岩屑挑选观察台,涉及地质勘探领域。该岩屑挑选观察台,用于挑选岩屑,其包括光源、放样台座、支撑件、观察件和紧固件。光源安装在放样台座上,放样台座具有观察面,观察面用于放置岩屑。观察件包括支架和至少一个放大镜,放大镜与支架可拆卸连接,支撑件包括相互连接的固定段和位移段,固定段远离位移段的一端与放样台座连接,支架可相对位移段沿支撑件的延伸方向移动,并通过紧固件固定。该岩屑挑选观察台能够给研究者提供较佳的岩屑选样环境,有效解决光线暗,岩屑颗粒直径小造成的疲惫及选样误差等问题,为地质研究提供有利条件。

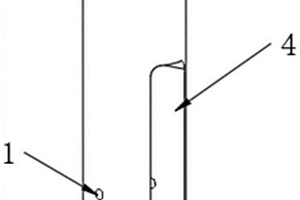

本实用新型涉及土体或地质的岩体观测设备领域,是一种结构简单、操作方便、适用可靠的保护措施,从而提高测斜管的成活率,真实获取土体或者岩体内部水平位移及其分布,为工程安全提供技术支持的测斜管保护结构,包括至少两根测斜管管体,所述相邻两根测斜管管体的管口外部套接设置有伸缩接头,所述测斜管管体和伸缩接头外均套接设置有PE管,所述相邻两根PE管的管口外套接设置有PE管接头。本实用新型可以有效保护测斜管伸缩接头,PE管接头与测斜管管体连接部位在高程上错开布置,可以避免两个接头同时施工带来的不利影响,也降低了接头部位失事的概率。本实用新型尤其适用于土体或地质的岩体观测之中。

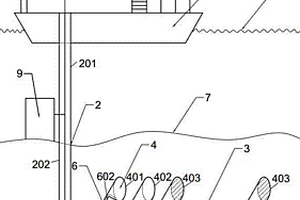

本实用新型公开了一种海洋非成岩天然气水合物藏开采系统,包括依次相连的钻采平台、入井通道和生产主通道,在生产主通道的两侧开有与之连通的采掘巷道,生产主通道通过开采装备开采,采掘巷道通过开采装备开采后再通过回填装备回填。本实用新型的有益效果是:能保持海底地质构造稳定,避免了常规开采法可能出现的海床沉降,塌陷和地质滑坡等风险。
本实用新型涉及一种石油、地质领域中在井内测量地层相位介电常数的测井仪器。基本原理是向地层供给高频聚焦电流,测量地层的复电阻率模值及相位,通过已知的公式计算出地层的电阻率、高频介电常数、高频电容率等多项有用地质参数;测井仪器由高频信号源、高频电流源、采样电阻、聚焦式探头、电流测量电路、电压测量电路、相位测量电路、传输通道及地面计算系统组成。该方法能直观、准确地测量深部原状地层的油气信息。
本实用新型公开了一种钙华修复剂或形块气氛养护罩,包括柔性支架、防护面料和控制系统,柔性支架支撑防护面料,防护面料与块体密封连接,控制系统包括微型气体传感器、电子阀门和通气管,微型气体传感器与电子阀门电连接,通气管贯穿防护面料,通气管用于通入保护性气体,电子阀门设置在通气管上,微型气体传感器设置在防护面料内的通气管上,电子阀门接收微型气体传感器的信号能够自动启闭。本实用新型通过钙华修复剂或形块气氛养护罩对使用了钙华地质用修补剂、修补液的钙华边坝坍塌区域以及退化状态的钙华体和普通钙华体进行养护,使钙华地质用修复材料避免被外界条件的破坏和不利影响,提高了修复材料表面的稳定性和修复效果。

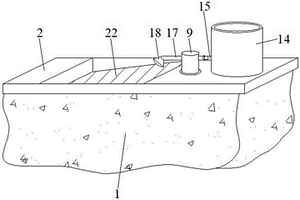

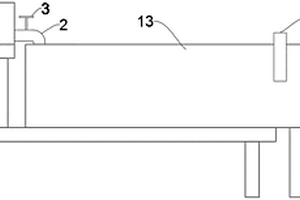

本实用新型涉及一种管涌型滑坡演示装置,属于地质工程教学及学科领域。本演示装置包括:测试座,测试座的顶端设有测试槽,测试座的一端为开口,并与测试槽连通;储水箱,储水箱的顶端为敞口,储水箱位于测试座一端的竖直下方;给水箱,给水箱位于测试座的另一端的竖直上方;导管,导管的一端与给水箱连通,导管的另一端置于测试槽中,导管上设有用于打开或关闭导管的开关;土质边坡,土质边坡填充在测试槽内;土压力盒,土压力盒埋设在土质边坡中;液位计,液位计插设在土质边坡中;位移指示管,位移指示管插设在土质边坡中。本实用新型能够用于揭示管涌型滑坡形成机理和教学演示,全面地演示了管涌型滑坡地质灾害的形成和破坏过程。

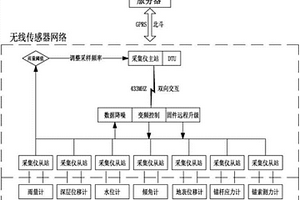

本实用新型公开了一种一体化智能地灾监测预警系统,通过检测杆,配合雨量计进行不同地形的检测功能,装置通过太阳能板供电,采用50W单晶太阳能板,42AH 12V锂电池,30A 12V太阳能控制器,在连续阴雨天情况下,锂电池可供设备运行15天,不用担心恶劣环境影响检测,通过433M无线发射模块,在出现特殊情况或无网络信号或网络信号崩溃时此模块进入工作状态,空旷无遮挡,天线距地面大于2米时发射距离5km,带返回确认功能,当设备监测灾害变形达到预设定的阈值时,2S延迟时间内接收端便会接收到信号进行报警,本实用新型主要对滑坡、崩塌、泥石流、地面塌陷、等地质灾害进行监测,还具有多种监测手段,可运用于各种复杂地质结构。

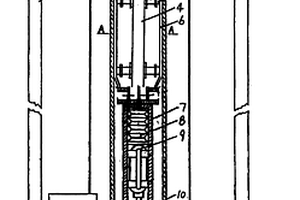

间歇蠕动推进式钻井装置,在带有顶部悬挂结构并可经悬挂装置悬置于井架上的钻井装置中,设置有用于使其与周壁相互定位的定位机构,其前方依次连接设置有可在导向定位结构中作轴向伸缩的蠕动式推进机构、由其带动进退的驱动电机及相应的钻杆和钻头。其中用于与周壁作相互定位的定位机构为在轴向设置于钻井装置中的支承结构上,以沿钻井圆周对称方式设置的至少两个液压顶推装置,其顶推活塞可与周壁作伸缩顶撑配合。该装置能更好地适应各种地质结构,特别是复杂地质结构的钻井需要,使钻井装置能有更为理想可靠的锁止定位稳定性,且不易损坏,具有更广泛的适用性。

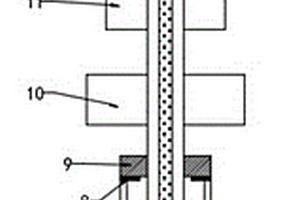

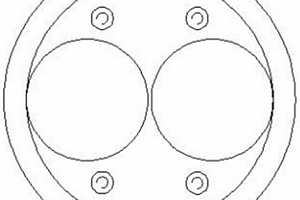

本实用新型公开了一种用于复杂地层快速固壁堵漏孔内双液注浆管及接头,包括双液注浆管路和接头,应用于孔壁失稳或钻孔漏失孔段。本实用新型通过双液注浆管路和接头的配合,为地质钻探复杂地层快速固壁堵漏提供了新的技术方法,更加经济,可以在定点位置进行固壁堵漏,减少了施工周期,节省了材料,为地质钻探提供了新的技术保障措施,实现快速高效解决钻孔漏失或孔壁失稳问题。克服了目前在遇到钻孔严重漏失或严重失稳的地层时下套管或注水泥浆施工难度大、周期长、材料用量多、成本高的缺点。

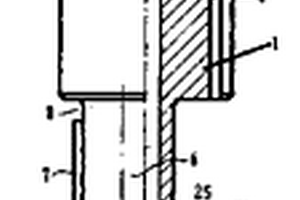

本实用新型的潜孔锤偏心跟管钻具,涉及地矿、水电、公路、铁路等领域用的钻具,特别是冲击式的偏心钻具。旨在解决已有钻具传递扭矩性能较差,联接不可靠,存在钻头掉落的隐患。本钻具包含阶梯轴形的导正器(1),与导正器后部连接的冲击器(9)及其套置在导正器外且与导正器呈跟钻式连接的跟管,导正器前部有偏离导正器中心轴线的偏心轴(6),偏心轴上从后向前呈键连接地依次套置有偏心扩孔钻头(15)和与导正器同中心轴线的中心钻头(20),偏心轴与中心钻头间有联接销(26、30)。适于与岩心立轴钻机、全液压水井钻机、锚杆钻机等配套,用于地质勘察、地质灾害治理、深基坑、高边坡堆积层锚固、隧道塌方管棚支护、渗流井的预支护、卵石层高压旋喷帷幕等领域。

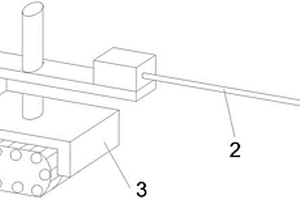

本实用新型公开了掘进机前向探测预警装置,小车上设置有伸缩装置;支撑杆的第一端与伸缩装置的动力输出端连接;支撑杆的第二端与支撑十字架的中心连接;内环信号探测阵列、外环信号探测阵列均安装在支撑十字架上;第一点信号探测阵列、第二点信号探测阵列均安装在支撑十字架的同一边上;本实用新型通过小车的作用可以移动探测部至贴紧前方煤层,然后通过本申请中内环信号探测阵列、外环信号探测阵列、第一点信号探测阵列、第二点信号探测阵列、回流信号探测阵列、预警主机的共同作用,可以对掘进前向地质情况进行采集,以此进行前向地质情况汇总,然后做出预警,保证后续采煤机的正常作业。
本实用新型涉及地质工程领域,具体公开了一种多功能岩体稳定固定装置,包括锚杆体;锚杆体前端设有用于钻孔的钻头,锚杆体内部设有用于灌注砂浆的出浆通道,出浆通道的末端与钻头上设有的出浆口连通;所述的多功能岩体稳定固定装置结构设计合理,实用性强,其在隧洞工程中,能够利用膨胀剂扩头效应对深部岩体不同破裂区进行加固,与传统的土层锚杆进行岩体加固的方式相比,这种方式省时省力,作业效率较高;另外,所述的多功能岩体稳定固定装置功能多样,其设置的锚管与锚杆体组装方便迅速,锚管中的锚杆体规格可以多样,适应不同的地质需求。

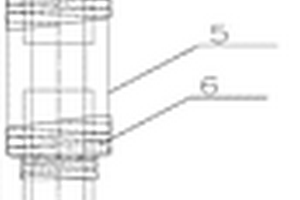

本实用新型公开了一种组合式涨壳头,包括涨壳头本体,其所述涨壳头本体的中端开设有卡爪槽,所述涨壳头本体的两侧均设有卡爪,同时卡爪通过固定销固定安装在涨壳头本体上,所述涨壳头本体的中部设有销钉孔,同时销钉孔的内部设有弹簧销。本实用新型中,本实用新型中,通过在涨壳头本体的两端设置螺纹连接接口,这样可以根据地质结构,在相邻的两个涨壳头本体之间利用锚杆连接,那么可以任意安装涨壳头本体的使用数量,从而满足了工程所需,降低工程难度;通过设置两个卡爪,而两个卡爪利用固定销固定在涨壳头本体上,并且两个涨壳头本体之间利用撑力弹簧连接,这样可实现多点支撑,多角度调整,从而适应不同地质结构,满足工程施加预应力要求。

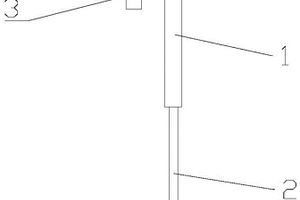

本实用新型公开一种便携式多功能雪深测量仪,包括固定标尺,一端与固定标尺的一端连接并且沿固定标尺的轴向滑动的伸缩标尺,与固定标尺的另一端固定连接的便携式手柄,与便携式手柄固定连接的相位测距激光探头,和与相位测距激光探头连接且设于便携式手柄上的控制板;控制板包括电源,与相位测距激光探头连接的控制器,与控制器连接的GPS定位模块和显示屏,和与GPS定位模块连接的语音模块。本实用新型具有测量精准、易于携带、功能丰富、智能化程度高等诸多优点,可广泛应用于气象、水文、环保、地质灾害等诸多领域,尤其是适用于野外勘测、地质灾害防治等需要在野外未知区域进行大范围测量。

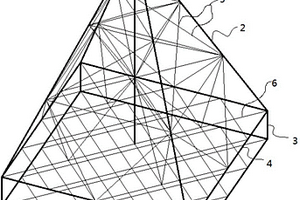

本实用新型公开了全角钢装配式基础,包括上部塔式基础和下部柱体基础,上部塔式基础为N棱锥体的格构结构,下部柱体基础为N棱柱体的格构结构,上部塔式基础的底部连接在下部柱体基础的顶部;本实用新型适应性强,对基础的相应参数的调整,可以实现针对不同的电压等级,不同的基础作用力,不同的地质条件进行装配式基础建设,地质条件包括沼泽地、冻土、冻融、粉土、含碎块石粉质粘土、碎块石、卵石及各类基岩等;本实用新型加工更加方便,全部构件采用镀锌角钢,可全部由铁塔厂加工生产和包装,无工地现场焊接;本实用新型运输更加轻便,单个构件重量较轻,无大型构件,便于人力运输,甚至可应用于机械无法到达的山区塔位。

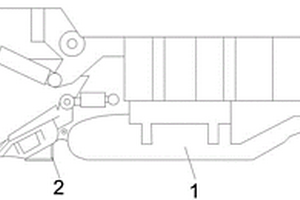

本实用新型公开了掘进机底煤超前预警装置,掘进机底煤超前预警装置,安装在掘进机本体的底部上,预警装置包括液压装置、支付板、预警主机、多个测量电极、发射电极、回流电极;本实用新型通过在掘进机本体底部设置预警装置,在掘进机的掘进过程中不断的对底部地质情况进行采集,得到掘进机掘进过程中的底部地质情况汇总,然后做出预警;通过液压装置、支付板、连接组件的配合作用,可以简便的实现将可以将发射电极、多个测量电极插入煤层,还因为发射电极、测量电极的结构设计让让探测刻度更小,探测数据更详细;通过在左支付板、右支付板设置阵列电极的方法进行组合探测,可以获得不同深度下的电性异常数据,进而得到底煤的厚度。
本实用新型公开了一种扩孔器,属于水电水利工程地质钻探领域,提供一种可以用于水电水利地质钻探工程中的扩孔器,可有效地对钻孔进行扩孔钻进,同时可及时地跟进套管。所述扩孔器包括钻头机构、下连接管和上连接管;所述钻头机构包括钻头体、阀杆、阀座、切削翼齿和弹簧。本实用新型所述的扩孔器,实现了利用水力控制相应切削翼齿从钻头体的外周壁面上伸出,以进行扩孔切削作业。可实现从钻孔内套管底部开始进行扩孔,将下部地层扩出略大于套管外径的环状间隙,以使套管继续顺利跟进。另外,本实用新型采用水力作为控制力,并且还可直接利用水力作为冲洗液,在扩孔的过程中进行不断地冲洗。

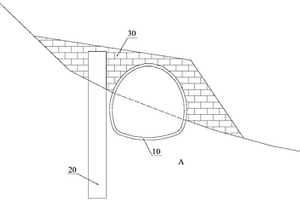

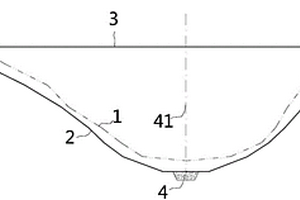

深切沟谷隧道明洞结构,以有效解决不良地质发育深切沟谷长大隧道施工困难和不良地质灾害威胁桥梁工程的技术难题。它包括:隧道明洞,垂直深切沟谷通过,其下部设置于沟谷底部的稳定地基中;固定桩,沿隧道明洞延伸方向间隔设置在隧道明洞靠山侧的沟谷中,其下部位于稳定地基A中,上端高出隧道明洞;保护结构,设置在隧道明洞和固定桩两侧的稳定地基上。

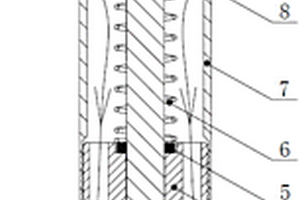

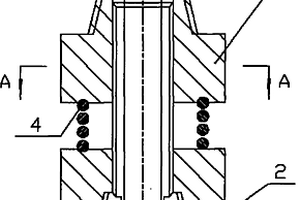

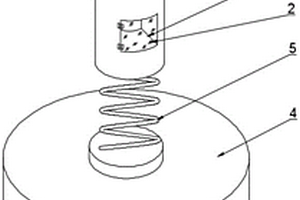

本实用新型涉及一种用于石油天然气钻井及地质勘探钻井的钻头、钻柱减振工具。它能有效地减轻钻头纵振对钻头、钻柱的损伤,解决深井钻井和PDC钻头钻井过程中钻头缓冲、增效问题。其技术方案是:该减振工具上部为钻铤连接块,下部为钻头连接块;在钻铤连接块和钻头连接块内部设置有花键;在钻铤连接块和钻头连接块之间安装有弹簧。花键内开有钻井液通道。弹簧上端和下端分别固定在钻铤连接块和钻头连接块上。本减振工具上弹簧对钻头的机械缓冲作用减轻了钻头的纵振和动载荷,增加了钻头和钻柱的寿命,同时提高了钻头综合性能和工作效率,用于石油天然气钻井及地质勘探钻井工程中。

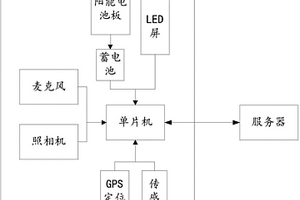

本实用新型涉及一种多功能野外电子手簿,包括服务器和电子手簿本体,电子手簿本体内设有GPS定位模块、照相机、麦克风、传感器和单片机,GPS定位模块、照相机、麦克风和传感器均与单片机相连,单片机与服务器通信连接,电子手簿本体表面设有LED屏和与LED屏相配合的触控笔,LED屏与单片机相连,电子手簿本体外壳的材质为为软性太阳能电池板,电子手簿本体内设有蓄电池,软性太阳能电池板、蓄电池和单片机依次相连。本实用新型集定位、照相、录像、录音、通话、方位显示等为一体,提高了野外地质工作者的工作效率,减少了地质工作者的劳动量,提高了所测的数据的精准性。

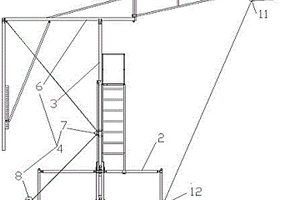

本实用新型涉及一种隧道施工检测仪器,具体涉及一种隧道衬砌质量无损检测台车。包括地质雷达仪(1),还包括支架(2)、立柱(3)、调节机构(4),所述的立柱(3)设置于支架(2)上,支架(2)底部设置走轮(5),所述地质雷达仪(1)安装于调节机构(4)上,调节机构(4)与立柱(3)连接。本实用新型使用方便,适应性强,并且定位检测准确。
本实用新型的目的是为了解决现有的喷灌不易移动且不易对地质检测的难题,公开了一种多功能农用喷灌装置,包括插杆、第一螺旋弹簧、导向管、连接杆、套环、踏板、连接板、第一连接块、第二螺旋弹簧、第二连接块、连接环、转盘、第一转轴、电机、支撑架、挡板、螺杆、导槽、盛放箱、定位环、支撑板、第一紧固螺钉、第二转轴、安装板、底板、滚轮装置、导向架、滑块、第二紧固螺钉、第三螺旋弹簧、插块、通槽和放置板。通过设置滚轮装置,方便对该装置进行移动,进而方便在庄稼内进行均匀喷灌,相对于现有的固定式的喷灌装置操作更加方便,同时也比较节约资源,通过插杆和插块的配合,从而方便使用插块对庄稼的地质进行检测,符合社会需求。
本实用新型公开了一种抗振动的PDC钻头,属于钻井技术领域中的石油天然气、地质勘探用的钻井钻头,其目的在于提供一种抗振动的PDC钻头,限制PDC钻头的横向振动。其技术方案为:包括接头螺纹和与钻头体,钻头体冠部的外表面上分布有多条刀翼,每条刀翼上均安装有主切削单元和副切削单元;相邻两条刀翼之间形成排屑槽,排屑槽内设置有安装在钻头体上的水孔喷嘴;主切削单元和/或副切削单元上设有一组或多组PDC切削齿单元,PDC切削齿单元突出钻头刀翼外轮廓面的距离y均大于主切削单元突出钻头刀翼外轮廓面的距离x、副切削单元突出钻头刀翼外轮廓面的距离z。本实用新型适用于石油天然气、地质勘探过程中所使用的PDC钻头。
本实用新型公开了一种气垫式调压室上使用的密封罩,适宜于在岩石天然渗透性较大的地质条件下采用。该气垫式调压室密封罩包括封闭的周边和顶部构成的罩体,在罩体的底部设置有敞口。罩体的内部空间形成气室,在使用时利用气源向气室内充气,使其在气室内形成气垫和水垫,从而可有效的封闭气室内的气体。本实用新型的气垫式调压室密封罩应用于水利水电工程的气垫式调压室中,降低了工程对围岩渗透性的要求,解决了高水头电站中气垫式调压室闭气的技术难题,使气垫式调压室在我国大范围推广应用成为可能,符合国内的地质条件和目前的施工、检测水平,还可节约工程投资。
