辽宁鞍山有色金属探矿技术理论与应用

选矿浓缩机沉降界面仪 886

 0

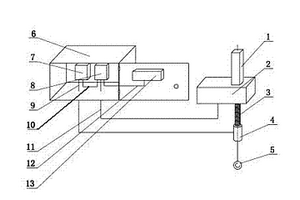

本实用新型属于矿山的选矿浓缩机技术领域,具体涉及一种选矿浓缩机沉降界面仪,由螺旋丝杆保护管、螺旋升降器、螺旋丝杆、拉力传感器、配重探测器、控制箱、拉力转换器、PLC模板、PLC模板、PLC液晶触摸屏连线和PLC液晶触摸屏所组成。PLC模板通过螺旋升降器控制线与螺旋升降器相连接。拉力转换器通过拉力信号线与拉力传感器相连接。拉力转换器通过拉力转换器输出信号线与PLC模板相连接。本实用新型的有益效果:可以实现对浓缩机的沉降界面进行在线的准确测量;能够测量过度区的跨度和位置,采用本实用新型可以更好的控制絮凝剂的添加速度,实现自动控制加药,提高絮凝剂的使用效率。?

矿浆流量检测装置及方法 1062

 0

本发明属于选矿设备及方法技术领域，尤其是涉及一种矿浆流量检测装置及方法，其中矿浆流量检测装置的其特征在于在矿浆自流管道或流槽上方垂直设有支管，在此支管上设有流量计支架，与此流量计支架固定连接有超声波液位计，在矿浆自流管道或流槽两侧中部和距底部四分之一处分别设有一台带有一对探头的超声波流量计，与两台超声波流量计还连接有计算机。本发明的矿浆流量检测装置及方法简单实用，通过实时检测出矿浆的流量，可以掌握出当前流程的通过负荷和循环负荷，并在此基础上实现对选矿流程的自动控制。

矿样在线自动取样烘干仪 1129

 0

本实用新型属于选矿机附属设备,特别是一种矿样在线自动取样烘干仪。由取样装置、烘干箱和控制箱所组成,取样装置由电磁阀、取样管、取样漏斗和样杯组成,烘干箱内设有矿样杯托架、安全电压加热器、测温探头、非接触开关,控制箱内设有温度控制电路、电磁阀触发、时控电路、电源开关、温控旋钮、工作状态指示灯。使用时先接通电源,将样杯放到托架上时,电磁阀自动打开,根据设定的开关次数及间隔时间,矿样流分时流到样杯内,安全电压加热器自动加热样杯,将矿浆烘干后自动切断加热电源,取出样杯完成在线自动取样烘干过程,然后放入空样杯,循环上述过程。采用本实用新型可实现在线自动化作业,减轻劳动强度,提高取样工作效率和质量。

露天采矿地下采空区部位的穿孔方法 937

 0

本发明公开一种露天采矿地下采空区部位的穿孔方法，包括空区探测；在空区中心顶板、周边拐点处、及矿柱边界、巷道边界穿凿穿透孔，得到空区准确形态，并掌握顶板厚度、空区内部高度、矿柱几何尺寸；在空区的除穿透孔、矿柱的位置外作业不穿透孔，不穿透孔的预留厚度为空区顶板厚度的1/4—1/5；如遇空区内有矿柱，在矿柱几何尺寸的中央作业矿柱全段高孔，如果矿柱几何尺寸的长或宽大于6m时，按照非空区部位孔网参数50%穿加密的矿柱全段高孔；在空区周围边界线3-3.5米处作业一圈全段高孔，超深2.5-3.5米，孔距为非空区部位孔距的70%。降低废孔率和设备备件消耗，可极大地改善爆破效果。

浮选矿浆泡沫在线自动动态密度分析仪 1066

 0

本实用新型属于一种浮选矿浆泡沫在线自动动态密度分析仪,其特征在于:由探测装置、螺旋升降装置和控制装置所组成,探测装置由配重探测器、与其连接的钢线和拉力传感器组成,螺旋升降装置下端接拉力传感器,控制装置装在控制箱体内,由开关电源、PLC模板、端子排和液晶触摸屏组成,PLC模板分别与液晶触摸屏和端子排连接,端子排分别与拉力传感器和螺旋升降机箱连接。采用本实用新型可实现在线自动动态密度分析,通过泡沫分析仪的趋势变化,可以对现场泡沫的微观变化直观的显示出来,显示泡沫的厚度和质量,提高浮选作业效率和质量,适用于各种冶金选矿厂,帮助选矿厂实现生产自动化。

烧结环冷机下料口烧结矿高温报警及自动降温系统及方法 840

 0

本发明提供一种烧结环冷机下料口烧结矿高温报警及自动降温系统及方法，系统包括温度探测及图像采集系统、电气自动控制系统、水喷淋系统；所述的温度探测及图像采集系统包括双光谱热成像摄像机；所述的电气自动控制系统包括PLC、现场操作箱；所述的水喷淋系统包括电磁流量计、压力变送器、电动阀、高压喷枪；系统还包括网络交换机、硬盘录像机、平台服务器、操作终端。在环冷机前后两个位置分别设置烧结矿高温报警及自动降温系统；在环冷机第一位置处经过自动降温后，如果烧结矿的温度仍高于正常值，启动环冷机第二位置处的自动降温系统继续降温；解决对烧结环冷机下料口输出的烧结矿温度自动探测，并自动控制水喷淋系统降温的问题。

高炉返矿自动加水装置 1096

 0

本实用新型提供一种高炉返矿自动加水装置，包括导线钢丝a、自动开闭器、支架、导线钢丝b、物料探测器、打水耙头、打水管道和旁路管；支架支撑杆上部固定有套管，旋转杆两端插入并固定在套管轴承内，支架旋转杆横跨在返矿皮带上方，旋转杆上固定物料探测器；物料探测器上连接有导线钢丝a，自动开闭器连接导线钢丝b，装有打水耙头的打水管道安装在返矿皮带上方，自动开闭器装在打水管道上。本实用新型可实现物料打水的自动控制，保证打水均匀，提高混合料制粒效果；可避免因人工操作失误造成的加水不均和跑水现象，同时减轻工人的劳动强度。

利用孔内落锤探测岩体等效弹性模量的方法 1080

 0

本发明涉及一种利用孔内落锤探测岩体等效弹性模量的方法。该方法包括钻孔，布设振动测试系统，设置落锤，启动系统进行采样，释放落锤产生激励信号，关闭测试系统，起振时间拾取，纵波波速计算，等效弹性模量计算。本发明通过测试及计算得到爆区周边岩体的等效弹性模量，借助该物理量，可准确评价爆破对周边岩体损伤破裂程度的影响，进而为露天矿爆破开采的优化设计及爆破震害的科学防护提供依据。与传统的测试分析方法相比，本发明具有震源生成简单、测试周期短、测试范围广、测试成本低等特点。

多适应钢丝绳探伤检测机器人及其使用方法 948

 0

本发明属于矿井提升装备钢丝绳检测技术领域，尤其是涉及一种多适应钢丝绳探伤检测机器人及其使用方法，其特征在于包括由外框架Ⅰ和外框架Ⅱ组成的外框架装置，连接外框架Ⅰ和外框架Ⅱ的张紧装置，分别设置在外框架Ⅰ和外框架Ⅱ中部内侧的两个主驱动装置，分别设置在所述外框架Ⅰ和外框架Ⅱ两端内侧的多组从动装置。本发明采用分体夹持的方式，根据钢丝绳直径调节相应电动推杆的行程，攀爬不同直径的钢丝绳；采用环形轨道多点支撑的方式，便于对机器人进行限位对中，使机器人轴线与钢丝绳轴线尽可能重合；对称式双驱动设计，为机器人提供足够的动力，也能够有效抑制机器人攀爬过程中的偏斜，使机器人能够搭载巡检设备稳定可靠地攀爬钢丝绳。

金属探测辅助标记装置 654

 0

本实用新型属于矿山企业的矿石运输中去除杂铁的技术领域，特别涉及一种金属探测辅助标记装置。它由固定底座，移动架，两个拉伸弹簧，电磁铁，固定标记斗所组成，移动架由方框架，弹簧连接侧板、导磁钢板、半封闭底板和中间弹性带所组成，半封闭底板的上表面与固定标记斗的底端出口滑动连接，中间弹性带的底端与半封闭底板的上表面相靠接。本实用新型能快速、及时地指示出铁块位置，为岗位工人查找铁源降低难度，减少查铁时间，提高生产作业率，节约成本，为破碎系统全线生产提供安全保障。

非接触双探头超声差动式料车定位装置 1030

 0

本实用新型涉及一种定位检测的装置,特别是一种用于工矿企业布料系统定位检测的非接触双探头超声差动式料车定位装置。该装置由双探头超声传感器、差动反射器、中央处理器、显示器组成,差动反射器安装在布料小车上,双探头超声传感器安装在与差动反射器距离1600-2300MM的固定支架上,双探头超声传感器连接中央处理器,中央处理器连接显示器。中央处理器具有由各种通讯模块组成的通讯接口,该通讯接口是能提供PROFIBUS协议、工业以太网协议、MODIBUS协议的多协议接口。与现有技术相比,本实用新型的优点是:1)运行稳定性高,且不易受外界环境干扰而产生误动作。2)运行维护成本低,不需要经常维修更换设备。

破碎机腔内超声波料位计探头瞄准和防护装置 1130

 0

本实用新型属于采矿设备领域,特别涉及一种破碎机腔内超声波料位计探头瞄准和防护装置,由通过连接螺栓与破碎机上罩相连接的万向轮下底板,与此万向轮下底板相连接的万向轮上底板、万向轮、万向轮上柱、万向轮下柱、超声波探头、超声波探头罩、信号线所组成。超声波探头罩的下缘为呈45度夹角的斜坡。破碎机上罩与万向轮下底板之间设有橡胶垫。采用本实用新型可以实现超声波料位计对破碎机腔内料位的准确测量,采用探头防护罩可以避免下料矿块损坏探头,减轻探头振动,消除探头回波共振,准确的调整探头的对准位置,可以实现破碎机给料自动控制,提高了破碎机的台时。

地下开采引起矿区地表变形中短期预测方法 1015

 0

本发明涉及一种地下开采引起矿区地表变形中短期预测方法，属于地质灾害的预测技术领域。该方法首先利用现场监测获取地表变形参数，探究各个测点地表变形规律，对引起变形的岩层移动机理进行分析，进而划分地表变形的区域类型：变形累积区、裂缝产生区、裂缝闭合区和裂缝扩展区，然后根据地表变形发展到某个阶段，通过采用傅里叶拟合预测方法和灰色模型预测方法，并在此基础上再根据地表变形分区特征，对比两种方法在预测四个分区内变形的准确性，选择合适的预测方法对矿区目标区域进行预测。该方法预测变型更为准确，能够为矿区安全生产提供指导性建议。

露天矿超深孔爆破处理采空区的方法 709

 0

本发明的涉及一种露天矿超深孔爆破处理采空区的方法，包括下列步骤：采空区探测：对采空区部位钻孔，并结合三维激光扫描仪或水下声纳扫描仪对采空区的范围、顶板厚度和空场高度相关信息进行收集，建立三维地址模型；采空区穿孔，根据采空区探测数据掌握的空区形态，在采空区顶部及周围部位采用地质钻机钻主爆孔、切割孔和辅助孔，并在孔口处设置用于保证成孔率的渣桶；装药、回填及爆破。采用本发明露天矿超深孔爆破处理采空区的方法，一方面可一次崩落处理采空区，避免由于分层处理，造成回采采空区时出现二次补偿的安全隐患，另一方面解决困扰露天矿复杂空区条件下开采的安全技术难题，为提升矿山生产能力提供保障。

基于光谱特征的鞍山式铁矿石类型确定方法 1013

 0

本发明的目的是为了解决现有技术中尚无空中遥感探测铁矿石区进行区分围岩与矿石以及不同类型矿石识别以及在现场、原位、实时、快速、高效地的确定铁矿石类型方法，提供了一种基于光谱特征的鞍山式铁矿石类型确定方法，属于矿山地质和遥感应用技术领域。该方法通过对不同围岩、不同类型铁矿石进行可见光‑近红外的光谱测试，分析其光谱特征，根据其光谱特征建立矿石区分模型，利用在空中遥感扫描地面，将地面划分成小方格，利用可见光‑近红外光谱仪对各个小方格进行扫描，或者在现场取样利用可见光‑近红外光谱仪扫描，能够实空中遥感探测实时区分围岩与矿石以及不同类型矿石的识别以及在现场原位对不同类型矿石识别。

矿体三维实体模型快速更新方法 1106

 0

本发明涉及一种矿体三维实体模型快速更新方法，包括以下步骤：S1：整理数据库，S2：钻孔上矿体边界位置的确定，S3：从数据库中依据品位阈值信息实现矿体自动圈定，提取用于建模的控制点；由边界点确定方法可知，边界点两侧矿段的品位值分布于边界品位的两侧；S4：更新矿体三维实体模型：根据增量数据及变化的品位阈值信息进行矿体三维实体模型更新。本发明提供的技术方案带来的有益效果是：通过钻孔数据、勘探线等建立数据集，减少了数据冗余；实现了基于地质知识驱动的矿体三维实体模型快速更新方法，结合地质知识的融入，快速更新矿体三维实体模型，能够满足现在矿山开采和生产阶段的矿体三维实体模型更新需求。

布矿车堵矿报警装置 1050

 0

本实用新型属于皮带运输机布料车技术领域，尤其是涉及一种布矿车堵矿报警装置，包括控制装置的控制回路，其特征在于在布矿车两侧的布矿车下矿机构上方分别设有两个堵矿感应装置，在布矿车的矿石皮带输送机构尾部设有极限开关，在布矿车上设有声光报警器，在控制回路上还设有PLC控制器、转换开关和中间继电器，堵矿感应装置包括支撑底座，设在此支撑底座上的收料斗，设在此收料斗上方的摆动挡矿板，堵漏开关，摆动挡矿板与堵漏开关的探杆相靠接。本实用新型的布矿车堵矿报警装置具有防堵矿功能，在布矿车堵矿发生时，能自动移位摆脱下方料位顶点的同时发出声光报警提示信号，从而减少物料洒落、改善工作环境、降低劳动强度、提高生产效率。

矿产资源储量计算矿块体积简易计算法 1138

 0

本发明涉及一种矿产资源储量计算矿块体积简易计算法,按照矿块性质不同,采用不同的矿块体积计算公式一截锥体体积或梯形体积简化公式,并根据算出的A值及其对应的K值,编制成A、K值对应表。从而把麻烦、费时、繁琐的工作,简化为方便、快捷、省力的工作,可提高工作效率数倍,误差小,精度高,完全可以满足矿产资源储量计算的精度要求,并可完全避免在矿量计算过程中产生的混用、误用、错用问题。适用于矿山地质、地质勘探、矿山设计等部门计算矿产资源储量时使用。

钻杆式地质矿山底泥样品提取装置 1108

 0

本实用新型的目的是为了解决现有底泥样品取样器技术中存在的取样不方便的缺点，提出了一种钻杆式地质矿山底泥样品提取装置。该提取装置包括手柄，手柄下方固定连接连接杆，连接杆下方固定连接电机盒，电机盒内安装有电机，电机的输出端通过联轴器与转轴连接，转轴的下方安装有套筒，套筒侧壁开设有限位孔，套筒内顶端焊接有弹簧，弹簧的下端滑动连接压杆，压杆上部的侧边固定连接推杆，推杆位于限位孔内，套筒下端连接螺纹管。本实用新型通过安装辅助向下钻泥取样的机构，相比人工直接下压底泥提取装置取样来说更省力，安装能够辅助倒出取样机构内底泥的推动机构，使泥土更容易更完整的从取样机构内倒出。

便携式水文地质罗盘仪 831

 0

本实用新型公开了一种便携式水文地质罗盘仪，包括有安装板和安装座，安装板上设有刻度盘，安装座的两端均设有固定扣，安装座通过两组固定扣卡设在刻度盘上与安装板连接，安装座上设有定位罗盘；安装座底部设有传动齿轮，安装板底部设有螺纹柱与传动齿轮啮合，螺纹柱的一端设有转轴，安装板底部设有安装壳，安装壳上开设有固定孔，转轴穿设在固定孔内，安装壳底部设有手臂固定机构，安装板上设有防护机构。转动转轴可控制传动齿轮转动，使安装座在安装板上转动方便对罗盘进行校准，手臂固定机构方便将该罗盘仪固定在手臂上，使用更加方便，防护机构用以保护罗盘仪，防止外界因素对罗盘造成干扰，增加了该罗盘仪的使用寿命。

地质勘测用遥感测量装置 863

 0

本发明公开了一种地质勘测用遥感测量装置，包括操作台，所述操作台的顶部固定连接有防护箱，所述防护箱的正面活动连接有箱门，所述防护箱内腔的底部固定连接有支撑座，所述支撑座的顶部设置有遥感测量设备，所述操作台的底部固定连接有底座箱。本发明通过设置防护箱和支撑座，能够对遥感测量设备起到支撑和保护的作用，达到了遮阳挡雨的效果，有效提升了遥感测量设备的使用寿命，通过设置活动板、底座箱、万向轮和伸缩气缸，能够带动万向轮进行伸缩，有效提升了装置的机动性和稳定性，通过设置活动板、连接杆、伸缩槽和弹簧，能够起到缓冲保护的作用，当路面不够平整时能够减轻装置的颠簸。

工程地质勘测用样品存放装置 1025

 0

本实用新型公开了一种工程地质勘测用样品存放装置，包括储放箱，所述储放箱内腔的上端固定连接有固定板，所述固定板的四周均固定连接有储放管，所述固定板的中端通过轴承活动连接有螺纹杆，所述螺纹杆的下端螺纹连接有螺纹套，所述螺纹套的底部固定连接有升降板，所述升降板顶部的四周均固定连接有推杆，所述推杆的顶部固定连接有活动夹板。本实用新型通过密封盖、固定盘、固定杆、固定夹板、储放箱、储放管、螺纹杆、固定板、螺纹套、升降板与推杆以及活动夹板之间相互配合的作用下，实现了本装置具备对样品进行夹紧固定的功能，操作方便快捷，有效的避免了样品储放过程中发生晃动而损坏。

地质实验理化用预检测设备 769

 0

本实用新型公开了预检测设备技术领域的一种地质实验理化用预检测设备，包括试管本体，所述试管本体的外壁设置有刻度，所述试管本体的顶端套接设置有封盖组件，所述封盖组件上设置有防漏顶压件，所述试管本体的底部连通有排出管，所述排出管的外周套接设置有罩盖，所述罩盖的内壁上设置有环形槽一，所述环形槽一的内腔胶黏设置有橡胶密封环一，该装置在使用的过程中，通过将需要检测的土壤采样后并倒入至试管本体内部，将连接筒通过螺纹连接于试管本体的顶端，同时，顶压板对样品具有顶压固定放松散的效果，使得装置在运输样品的过程中样品不会洒漏出，该装置不仅能发挥检测试管的作用，还能进行取样并保存，操作简便，满足使用需求。

工程地质勘察用档案箱 744

 0

本实用新型公开了一种工程地质勘察用档案箱，包括箱体，所述箱体内腔的两侧均固定安装有固定板，所述固定板的内侧设置有第一支撑板，所述第一支撑板的顶部固定安装有放置框，两个固定板之间的下端设置有第二支撑板，所述第二支撑板的顶部固定安装有放置架，所述第一支撑板底部的两侧均固定安装有定位板。本实用新型通过将第一支撑板设置成调节式，可对第一支撑板的高度进行调节，同时能配合底部的第二支撑板进行使用，而第二支撑板也能根据使用需要进行调节可对档案箱内部的空间进行调整，而且长期储存时通过排风管定时排出热量可对内部湿气进行烘干，保证档案资料表面或内部不会出现潮湿，延长保存日期。

可调节式水文地质监测装置调节架 1176

 0

本实用新型公开了一种可调节式水文地质监测装置调节架，包括有固定壳，固定壳上设有安装壳，固定壳内穿设有蜗杆，蜗杆的一端设有第一手轮，安装壳内穿设有丝杠，丝杠的一端套设有蜗轮，丝杠上套设有升降筒，升降筒的顶端设有安装板；安装壳的周侧开设有卡槽，卡槽内穿设有第一连接轴，第一连接轴上套设有支撑杆，支撑杆内设有伸缩杆，伸缩杆的一端设有固定板，固定板上穿设有安装钉。使用时将固定壳放置于地面，将支撑杆打开使伸缩杆伸出，使用固定板和安装钉对该调节架进行固定，提高该调节架的稳定性，通过转动第一手轮控制蜗轮和蜗杆转动，使丝杠转动控制升降筒进行升降，通过安装板升降使监测装置升降，方便使用。

用于地质灾害工程中的格构挡墙 1154

 0

本申请实施例公开一种用于地质灾害工程中的格构挡墙，包括：数条型钢纵梁和数条型钢横梁，以及浇注于数条型钢纵梁和数条型钢横梁外部的混凝土，利用型钢结构组成纵梁和横梁，并利用锚索将预应力直接施加在型钢钢结构上，承载能力可以高于同样外形钢筋混凝土构件一倍以上，可以减小构件截面；并且，型钢在混凝土浇筑之前已形成钢结构，具有较大的承载能力，可加快施工速度，缩短工期，适用于在抢险工程中前期作为临时性支护工程，待混凝土施工后可转变为永久性工程；此外，本实用新型的用于地质灾害工程中的格构挡墙的延性比钢筋混凝土结构明显提高，有良好的抗震性能，耐久性好，可节省混凝土用量，比混凝土结构更加环保。

水文水资源地质勘探用钻具 1208

 0

本实用新型公开了一种水文水资源地质勘探用钻具，包括有安装板和升降板，安装板上设有两组定位柱和两组第一安装座，升降板套设在两组定位柱上；升降板底部设有两组第二安装座分别与两组第一安装座通过液压杆连接；升降板上设有传动电机，安装板上设有定位套，定位套内穿设有转轴，转轴与传动电机连接，转轴底部设有钻头；安装板底部设有两组支撑座，支撑座上设有水箱，水箱的一侧设有节流阀和喷头。传动电机通电带动转轴和钻头转动，液压杆控制升降板升降以控制钻孔深度，定位套使转轴运动更加稳定，防止震动导致钻头摆动，使地质勘探钻孔更加方便，水箱内的水喷洒至钻头上，可随时对钻头上的淤泥沙石进行清理，增加了该钻具的使用寿命。

地铁施工用地质勘探装置 988

 0

本实用新型公开了一种地铁施工用地质勘探装置，包括取样腔，取样腔为中空的圆筒结构，取样腔内间隔布设有第一限位块和第二限位块，两个限位块通过连杆相连接，取样腔的侧面均匀布设有入料孔。地铁施工用地质勘探装置在到达施工沟槽的底部进行取样前，第二限位块将入料孔密封，有效避免其他深度的样本进入储料腔内，在进行取样时，利用配重座与第二限位块的配合驱使第二限位块移动指定的距离，使得第二限位块与入料孔错开，并通过鼓风机驱使周围的样本快速进入储料腔内，提高作业效率；此外，勘探取样完成后，第二限位块能立即将入料孔封闭，避免在勘探装置收回过程中混入其他的杂质，影响勘探的结果。

特殊地质桩基施工装备 1133

 0

一种特殊地质桩基施工装备，包括自制钻头、锤击头、锤击支架、操作平台，其特征在于，所述的自制钻头与锤击头通过自制钻头的连接环板、连接卡板与锤击头的锤击连接头过盈配合连接到一起；锤击头与自制钻头通过平衡杆上的拉绳拉紧吊起，并通过锤击头上的滑槽与锤击支架的滑道配合导向；拉绳的另外一段连接操作平台上的操作盘，由操作盘控制拉紧、提起、放线的操作指令。本实用新型的有益效果：成功克服了全岩石回填地质结构强度大、密度大、孔隙率低、压实系数高的不利施工特性，成孔效果好，节省了大量现场施工时间，减少了施工费用，可以满足施工工期的需要。

新型地质调查用取样装置 982

 0

本实用新型公开了地质调查技术领域的新型地质调查用取样装置，包括固定筒，所述固定筒的顶端滑动插接有活动筒，所述活动筒内的顶端中部安装设有电机，所述电机的底部输出端固定连接有上板，所述上板的底端活动连接有下板，所述下板的底端固定连接有钻杆，所述钻杆的外侧表面设有螺旋叶片，所述活动筒的外侧顶端对称安装有两个缓冲板，所述缓冲板上滑动插接有支撑杆，所述支撑杆与固定筒的顶端表面相连接,本实用新型操作简单方便，通过设置固定筒对钻杆工作的周围进行遮挡，可以避免飞溅的泥土对取样人员的衣物造成污染。
