江苏南京有色金属复合材料技术理论与应用

性能可调的雷达-红外兼容隐身材料及其制备方法 758

 0

本发明公开了一种性能可调的雷达-红外兼容隐身材料及其制备方法，包括以下步骤：将100g钢球、10g羰基铁粉、0.01～0.1g硬脂酸钙以及30～50ml丙酮溶液一起放入球磨罐中进行球磨；将球磨后的羰基铁粉放入脱脂液中，在温度为50～70℃下脱脂8～10min；将脱脂后的羰基铁粉放入化学镀液中，羰基铁粉在30～75℃、pH值为13～14下施镀15～45min；将化学镀后的物料进行清洗并干燥，即得到所需复合材料。该制备方法简单，工艺流程简便，成本低。

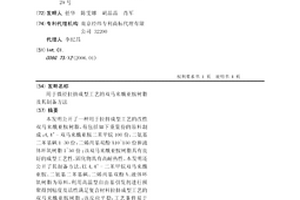

用于微径拉挤成型工艺的双马来酰亚胺树脂及其制备方法 994

 0

本发明公开了一种用于拉挤成型工艺的改性双马来酰亚胺树脂,有包括如下重量份的原料制成:4,4’-双马来酰亚胺二苯甲烷100份,二氨基二苯基砜1-30份,二烯丙基双酚A10~150份和液体环氧树脂1~50份;该双马来酰亚胺树脂具有良好的成型工艺性,固化物具有高耐热性。本发明还公开了其制备方法,以4,4’-二苯甲烷双马来酰亚胺、二氨基二苯基砜、二烯丙基双酚A、液体环氧树脂为原料,利用高温型自由基引发剂进行预聚得到粘度及活性满足复合材料拉挤成型工艺的双马来酰亚胺树脂;该反应平稳,工艺条件易于控制,反应过程无需进行副产物分离,无“三废”产生,适用于工业化生产。

内衬增强型中空纤维膜管及其制备装置和制备方法 853

 0

本发明涉及一种内衬增强型中空纤维膜管及其制备装置和制备方法,属于高分子中空纤维微孔膜制备领域。本发明设计合理的成膜甬道,从涂敷机头引出的编织管上的涂敷层首先经过可控的蒸汽扩散致相转化后进入凝固浴,使膜分离层形成高孔隙率的开孔表面皮层,从而导致膜层的径向呈整体非对称且互穿的胞腔状结构;选择复合材料制备过渡层,使过渡层同时具有良好的粘合力和硬度、具备与表面分离层良好的相容性、相转化过程中极小的体积收缩率;选择优化的编织管尺寸与编织密度,使编织管具有很低的伸缩性,在生产过程中能维护合理的圆整度等方法,使内衬型PVDF中空超滤膜管具备完整性好的整体非对称性结构、高开孔率表面分离层和较高的背压承受能力等优点。

快速陶瓷化耐火电缆料及其制备方法 855

 0

本发明公开了一种快速陶瓷化耐火电缆料及其制备方法,本发明的陶瓷化耐火电缆料原料的组成为(重量份):乙烯-醋酸乙烯酯共聚物60～70份,聚乙烯30～40份,成瓷填料50～100份,偶联剂0.5～2.5份,阻燃剂A80～100份,阻燃剂B10～20份,润滑剂1～2份,抗氧剂1～3份。该电缆料的制备工艺包括:成瓷填料的表面处理,配料,混合,造粒,干燥等步骤。该耐火电缆料是一种聚合物基复合材料,在通常的环境下和普通的挤出电缆绝缘材料表现的行为相同,即具有良好的加工性能且方便施工,在750℃及更高温度下,该电缆料能够在10分钟内瓷化,瓷化物可保证线路在750～950℃下正常运行超过90MIN。

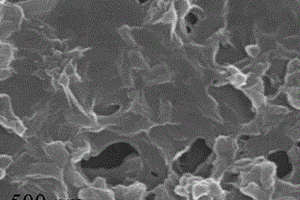

摩擦纳米发电机用多孔石墨烯/银复合膜及其制备方法 890

 0

本发明涉及一种摩擦纳米发电机用多孔石墨烯/银复合膜及其制备方法。将氧化石墨烯分散在去离子水中，得到氧化石墨烯分散液；将氧化石墨烯分散液加入硝酸银溶液中，加入维生素C，待混合溶液自然冷却后，离心沉降，收集产物，洗涤，得到石墨烯/银纳米复合材料；将石墨烯/银纳米复合材料重新分散于水中，得到前躯体溶液；将前躯体溶液冷冻干燥，得到石墨烯/银气凝胶，将气凝胶压缩成三维多孔石墨烯/银复合膜。本发明的方法工艺简单，成本低廉，本发明制备的摩擦纳米发电机用三维多孔石墨烯/银复合膜超轻、超柔，为高性能的正极材料。

新型3D打印叠合梁体系 640

 0

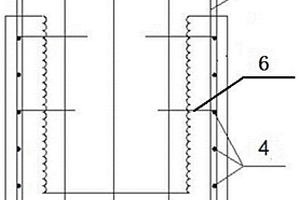

本发明公开了一种新型3D打印叠合梁体系，包括：叠合梁的“U”型3D打印预制部分；现浇部分；预制部分的立筋、构造立筋、箍筋、构造箍筋和吊筋。预制部分由3D打印技术、采用超高延性水泥基复合材料打印而成，所述超高延性水泥基复合材料由下述质量份组成：10～30份水泥，30～55份粉煤灰，0.01～5份硅灰，15～30份砂，0.1～10份镍渣砂，0.1～10份石灰石粉，8～25份水，0.05～0.5份聚羧酸高性能减水剂，0.5～2份聚乙烯纤维，0～0.02份纤维素醚、0～0.01份温轮胶，0～0.1份纳米二氧化硅组成，现浇部分采用C30～C60普通混凝土。本发明大大简化叠合梁预制生产工艺，灵活适应构件形式和尺寸，充分利用材料特性，使叠合梁整体性好、受力性能提升并能控制成本，具有良好的经济效益、环境效益和社会效益。

X射线激发纳米光敏剂及其制备方法 746

 0

本发明公开一种X射线激发纳米光敏剂及其制备方法，该复合材料是通过微乳液法将吡啶碘化亚铜配合物、亚甲基蓝、聚苯乙烯和十二烷基苯磺酸钠以一定的配比和分子堆积状态复合后得到的。具有方法简单，成分可控，纳米粒子形貌可控的优点。该复合材料中，吡啶碘化亚铜具有在X射线激发下发光的性能，亚甲基蓝具有接受荧光并产生单线态氧的光敏剂性能，聚苯乙烯可增强X射线吸收且保证吡啶碘化亚铜在生物环境下不受氨基基团影响，从而进一步增强光动力效果，粒子表面的十二烷基苯磺酸钠增强了粒子形貌可控性和稳定性。由于X射线在组织中的穿透深度没有限制，因此该材料有望解决在光动力治疗中组织穿透深度较浅的问题，可用于深层肿瘤的光动力治疗。

具有核壳结构的气敏材料的制备方法 742

 0

本发明公开了一种具有核壳结构的气敏材料的制备方法，该方法包括以下步骤：使用高温水解法制成四氧化三铁，使其具有微米球结构；对四氧化三铁微米球进行带正电荷处理；将氧化石墨烯与四氧化三铁微米球进行混合，使得四氧化三铁微米球被氧化石墨烯包裹，形成三维核壳结构复合材料；将得到的复合材料涂抹在气体传感器的叉指电极基底上。该方法制备具有核壳结构的复合气敏材料对气体有更好的灵敏感应度，能在气体浓度很低的情况下，进行检测，检测效果好。

组分缺失型植物长纤维及其制备方法与应用 967

 0

本发明公开了一种组分缺失型植物长纤维及其制备方法，它将木质纤维原料粉碎、水洗后，和蒸汽同时输送到双螺旋挤压搓丝机中，收集物料进行保温反应；保温反应结束后，所得产物经二次水洗后，即得组分缺失型植物长纤维。本发明可以有效批量生产组分缺失型植物长纤维，并且通过植物长纤维制备增强型木塑复合材料，降低了生产过程中的环境污染，减少了生产安全隐患，且木塑复合材料的力学性能、耐候性都有明显提高，这对整合木塑行业都均由积极意义。

负载镍锰氧化物和二硫化镍的埃洛石电极材料的制备方法 620

 0

本发明公开了一种负载镍锰氧化物和二硫化镍的埃洛石电极材料的制备方法。所述方法以埃洛石纳米管为模板，天然的埃洛石纳米管经预处理后，分别使用硅烷偶联剂KH‑550、琥珀酸酐对其表面及其内腔进行处理得到羧基修饰的埃洛石。然后将六水氯化镍、四水乙酸锰和羧基修饰的埃洛石溶解于去离子水中，超声分散均匀后加入乌洛托品和柠檬酸钠，采用水热反应负载镍锰氧化物，得到镍锰氧化物/羧基埃洛石复合材料。最后，在硫化钠水溶液中经过硫化反应，两步合成出二硫化镍/镍锰氧化物/埃洛石活性材料。本发明制得的复合材料具有较高的比电容，并且成本较低、反应温和，易于制备，在储能领域中展现了极大的应用前景。

高强度高应变低导热系数的保温隔音防火一体板及其制备方法 591

 0

本发明公开了一种高强度高应变低导热系数的保温隔音防火一体板及其制备方法，其由真空隔热保温材料和包覆在其外围的包覆层组成，所述包覆层的材质为高强度高应变水泥基复合材料；该保温隔音防火一体板的总厚度为14～30mm；其中，所述高强度高应变水泥基复合材料的组成为：拌合水用量用水灰比表示为0.20～0.25，纤维的体积百分含量为1～2％，其它组份由以下质量百分含量的组分组成：水泥25％～43％，硅灰7％～14％，钙粉7％～26％，粉煤灰7％～22％，砂子19～26％，改性剂0.019～0.038％，减水剂2.962％～2.981％。本发明的产品适用范围广，大大提高了建筑节能保温材料的应用范围。

锂离子电池用石墨烯包覆二氧化硅纳米管复合负极材料的制备方法 625

 0

一种锂离子电池用石墨烯包覆二氧化硅纳米管复合负极材料的制备方法，步骤如下：(1)将氧化锌纳米棒分散到乙醇溶液中，依次加入水、氨水和正硅酸乙酯溶液，得到氧化锌/二氧化硅核壳纳米棒；(2)将步骤(1)的产物分散到氯化钠水溶液中，加入PDDA改性；(3)将步骤(2)的产物和氧化石墨烯分散到水溶液中，滴加硼氢化钠，得到石墨烯包覆的氧化锌/二氧化硅核壳纳米棒；(4)将步骤(3)的产物分散到过量的酸溶液中溶解氧化锌纳米棒，得到所述的复合负极材料。本发明以氧化锌纳米棒为模板，通过二氧化硅和石墨烯包覆再去除模板的过程制备石墨烯包覆二氧化硅纳米管复合材料，所制备的复合材料具有高充放电比容量、长循环寿命和高倍率性能。

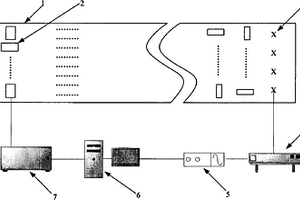

基于光致伸缩驱动器的振动无线主动控制装置及方法 776

 0

本发明公布了一种基于光致伸缩驱动器的振动无线主动控制装置及方法,本发明装置包括复合材料柔性梁、工控机、无线传感、无线驱动装置。本发明方法应用激光测振仪实现物体表面振动的非接触高精度测量,通过切换宽带调制紫外光源的导通开关和调整入射光强的频率成份,使其发出的紫外光交互式垂直照射柔性结构上下表面的光致伸缩驱动器,使其产生正、负弯曲驱动,从而产生控制作用于受控结构。本发明的振动主动控制系统能够实现柔性结构的低频(100Hz以下)振动无线主动控制,可以减少导线连接,减轻航空、航天结构的电磁干扰,有助于改善复杂结构的恶劣工作环境。

以农林废弃物为原料制备减碳负碳产品的方法 903

 0

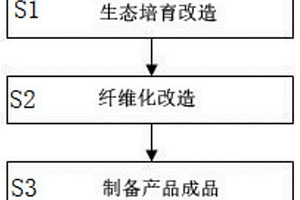

本发明涉及一种以农林废弃物为原料制备减碳负碳产品的方法，包括生态培育改造，纤维化改造，制备产品成品等三个步骤。本发明一方面可有效提高贫瘠沙漠化和盐碱化等污染性土地的产能和土地价值，同时有助于贫瘠沙漠化和盐碱化等污染性土地的土壤土质改良；另一方，面在使复合材料具有优良可降解性能的同时，使其力学性能和延展性能得到了进一步的提升；同时与传统的全降解产品相比，复合材料的原材料成本及能耗大大降低，且生产过程主要原料之一为生物质资源，从而达到生产环节“减碳”及得到“负碳”产品的目的。

集热化学储能与制备碳氢燃料的太阳能耦合利用系统 850

 0

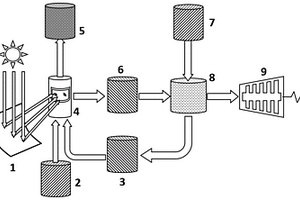

本发明公开了一种集热化学储能与制备碳氢燃料的太阳能耦合利用系统，包括聚光及跟踪系统、还原性碳物质密封储罐、金属碳酸盐复合材料密封储罐装置、煅烧炉、产物合成气收集装置、金属氧化物复合材料密封储罐装置、二氧化碳密封储罐装置和酸化炉，从整个循环过程来看，是将还原性碳物质和CO₂原位转换成H₂和CO，其中MCO₃/MO复合颗粒为循环载体，通过吸热/放热化学反应，实现系统循环工作，本系统中太阳光子能量直接提供给复合颗粒，复合颗粒直接吸收太阳能，颗粒内部温度分布均匀，有利于提高复合颗粒抗烧结特性，同时颗粒具有良好的机械性能，在煅烧炉和酸化炉中经过运动、碰撞等过程，质量损失小，两者协同作用，提高系统循环稳定性。

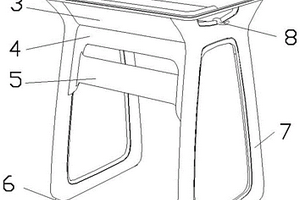

钩挂插接组合式木塑桌 692

 0

本发明公开了一种钩挂插接组合式木塑桌，包括桌板、设置在桌板底面两侧支撑桌板的桌腿支架、连接桌板和桌腿支架的隔板，所述桌板与隔板之间、桌腿支架与隔板之间均为钩挂插接组合连接；本钩挂插接组合式木塑桌，桌板、桌腿支架、隔板均为木塑复合材料注射成型一体部件，利用木塑复合材料的刚性和一定的弹性实现互相紧密咬合。本装置整体采用钩挂插接组合方式连接，出厂时以零部件分装便于搬运，运抵现场后无需工具可以手工安装且连接紧密牢固。整体产品材料单一不使用金属部件且组装件少，报废后利于回收加工。

非晶态铁硼合金电磁吸波材料及其制备方法 785

 0

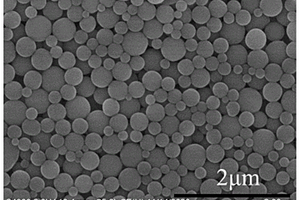

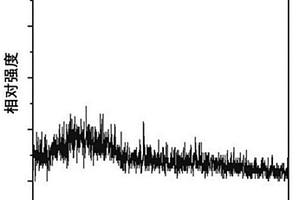

本发明公开了一种非晶态铁硼合金电磁吸波材料，该铁硼合金吸波材料中，晶粒呈球型结构，晶粒为非晶态。本发明还公开了上述非晶态铁硼合金电磁吸波材料的制备方法，将铁盐溶液和硼氢化钠置于冰浴条件下进行反应，分离出反应后得到的沉淀，将沉淀干燥后得到非晶态铁硼合金电磁吸波材料。本发明非晶态铁硼合金电磁吸波剂中的非晶态磁性纳米颗粒是球型纳米颗粒，表面光滑，颗粒分散均匀，磁性纳米颗粒是非晶态，因此纳米颗粒的导电性较低，介电常数相应较低，从而介电和磁损耗值有很好的匹配，可以使填充有本发明电磁吸波材料的复合材料获得较好的阻抗匹配条件，进而使复合材料具有较好的电磁波吸收性能。

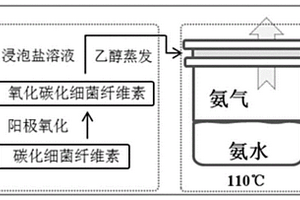

活性金属氧化物-碳化细菌纤维素电极材料的制备方法 767

 0

本发明公开了一种活性金属氧化物‑碳化细菌纤维素电极材料的制备方法。所述方法先采用电化学氧化法对碳化细菌纤维素进行表面亲水处理，然后浸泡活性金属硝酸盐的乙醇溶液，将材料中的乙醇挥发后，在硝酸盐‑碳化细菌纤维素膜中通入氨气，经气体沉淀得到轻质柔性的活性金属氧化物‑碳化细菌纤维素膜复合材料。本发明制得的复合材料中，氧化镍具有较高的分散性，可以抑制氧化镍等活性材料在碳化细菌纤维素三维结构中的团聚，适用于超级电容器领域。

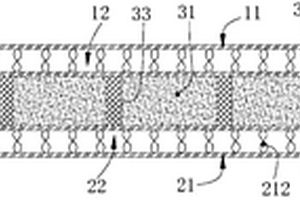

隔热三维中空复合板及其应用 1006

 0

本发明公开了一种隔热三维中空复合板，其为夹层结构，包括芯层和位于芯层的厚度方向的两侧的增强层，所述芯层包括泡沫层和布置在泡沫层中的由树脂A制成的增强筋，所述增强层由三维中空复合材料制备而成；所述增强层经树脂B复合到泡沫层上，增强筋贯穿泡沫层后连接到增强层上。该复合板兼具有泡沫材料的优异隔热性能以及三维中空复合材料的力学性能，扩大了隔热板的使用范围。本申请还公开了上述复合板的用途。

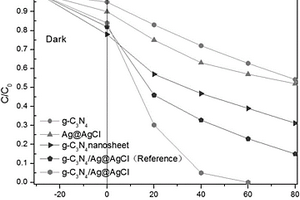

纳米层状g-C3N4/Ag@AgCl复合光催化材料的制备方法 775

 0

本发明公开了一种纳米层状g?C3N4/Ag@AgCl复合光催化材料的制备方法。本发明先通过两段式加热尿素热聚合制得多孔g?C3N4，利用溶剂热处理多孔g?C3N4，然后在水中超声剥离，得到纳米层状g?C3N4胶体，然后以乙醇为溶剂，以氯化钠为模板，硝酸银为银源制备了空心立方状Ag@AgCl纳米材料，最后将纳米层状g?C3N4与Ag@AgCl超声复合制备纳米层状g?C3N4/Ag@AgCl复合材料。本发明制备的纳米层状g?C3N4/Ag@AgCl复合光催化材料，纳米层状g?C3N4分布在Ag@AgCl的表面形成异质结结构，有效地增强了复合光催化材料的稳定性，减缓了Ag@AgCl被光腐蚀，在可见光、太阳光下催化性能优良，在光催化治理水污染方面具有非常好的应用前景。

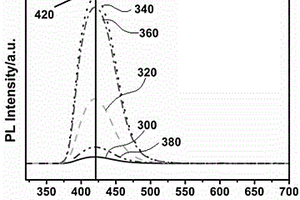

荧光分子TPCA及其制备方法 709

 0

本发明公开了一种荧光分子TPCA及其制备方法，该荧光分子为5-氧代-3,5-二氢-2H?-噻唑[3,2-a]吡啶-7-羧酸，简称TPCA。该制备方法为：取0.01~10g柠檬酸与0.001~1g巯基乙胺混合于5~100mL水中，搅拌均匀后转移到水热反应釜中，在100~300℃温度下水热反应0.1~100h，结束后冷却至室温，得到TPCA的溶液；将TPCA的溶液进行静置、过滤、水洗和干燥处理后得到TPCA固体。该工艺方法简单快捷，反应条件温和环保，所用原料便宜易得，无需添加催化剂。所制备的TPCA在水和有机溶剂中有均具有溶解性，在水中的荧光效率可达90%，其可广泛应用于荧光打印、荧光复合材料、荧光成像、荧光检测探针和有机发光器件等领域。

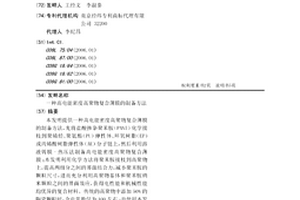

高电能密度高聚物复合薄膜的制备方法 643

 0

本发明提供一种高电能密度高聚物复合薄膜的制备方法，先将盐酸掺杂聚苯胺（PANI）化学接枝到聚烯烃、聚氨酯（PU）弹性体、环氧树脂（EP）或丙烯酸树脂弹性体（AE）分子链上，然后利用溶液铸膜-热压法制备高电能密度高聚物复合薄膜；本发明利用化学方法将聚苯胺接枝到高聚物上，提高两组分之间的界面结合力，减小聚苯胺的颗粒尺寸，进而充分利用高聚物基体和聚苯胺纳米颗粒之间的界面效应，获得电性能和机械性能均优异的复合材料。传统的高聚物中添加50%的陶瓷颗粒时，介电常数仅为100左右；而使用本发明方法制备的聚苯胺含量为12~14%的高聚物基复合材料，室温下频率为1000Hz的介电常数高达380以上；在20MV/m电场中电能密度达到2.8J/cm3以上。

粉煤灰纤维除渣方法 791

 0

本发明涉及一种粉煤灰纤维除渣方法。其技术方案包括下列步骤:1)原料破碎松散;2)制作纤维浆料;3)浆料流动使渣球与纤维分离;4)纤维采集。其优点是:1)采用本发明方法所获得的粉煤灰纤维其渣球的含量极低,渣球率低于0.2%,纤维纯度高,能分离出细度在5μm以下的各级细度的粉煤灰纤维;2)本发明方法不会产生任何环境污染,且生产中所用水可反复使用,节约水源;3)利用本发明方法所获得的粉煤灰纤维可代替植物纤维用于造纸或生产各种复合材料,从而可节约大量的木材及植物纤维,同时可避免或减少制造植物纤维时所造成的环境污染。

功能梯度纳米复合Ti(C,N)基金属陶瓷及其制备方法 577

 0

一种功能梯度纳米复合Ti(C，N)基金属陶瓷及其 制备方法，属于金属基复合材料及其制备方法。该金属陶瓷成 份重量百分比为：Ti为34～45％，C为8.0～9.5％，Ni为20～ 30％，Mo为12～22％，N为2.5～3.5％，W为5～8％，Cr 为0.6～2.0％，V为0.2～1.0％。该金属陶瓷的制备工艺依次 如下：将TiC、TiN、WC、Ni、Mo、VC、 Cr3C2、C粉末(其中10－30％的TiC和TiN粉末采用纳米粉， 其余所有的粉末均为微米粉)一起配制成符合上述成份的混合 料，然后经混料、添加成型剂、压制成型、脱脂、真空烧结得 到烧结体。再将该烧结体置于0.08－6MPa的氮气气氛中，在 1100－1250℃下进行氮化处理。所述材料具有高的抗弯强度、 表面具有高的硬度：HRA≥92.0，σ b≥2100MPa。可用于刀具、拉丝 模、压制模等。

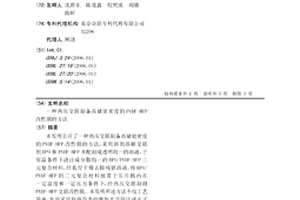

热压交联制备高储能密度的PVDF-HFP改性膜的方法 641

 0

本发明公开了一种热压交联制备高储能密度的PVDF-HFP改性膜的方法，采用溶剂溶解交联剂BPO和PVDF-HFP并配制成透明均一的溶液，于常温条件下浇注成分散均一的BPO/PVDF-HFP二元复合材料，经真空干燥去除残留溶液，将BPO/PVDF-HFP的二元复合材料放置于压片机内在一定温度和一定压力条件下，经热压交联制得PVDF-HFP交联改性膜。本发明所述方法不仅工艺简单，免用采用价格昂贵的紫外光交联法或电子辐照法，而且制得的交联改性膜的储能密度提高、介电损耗降低。

具有超双疏性能的有机硅气凝胶的制备方法 689

 0

本发明涉及一种具有超双疏性能的有机硅气凝胶的制备方法。以有机桥接烷氧基硅烷为硅源，以苯甲醇、去离子水作为溶剂，结合碱性催化剂，按照一定比例进行混合，通过氟硅烷改性、溶胶‑凝胶、老化等方法，制备聚乙烯基聚甲基硅氧烷/聚甲基硅氧烷复合醇凝胶，再通过CO₂超临界干燥法对样品进行干燥处理，最终得到具有双疏性能的块状聚乙烯基聚甲基硅氧烷/聚甲基硅氧烷气凝胶。所制备的复合材料具有双疏性能、高孔隙率、高比表面积等特点。该复合体系采用有机桥接烷氧基硅烷为硅源，改善了气凝胶的机械脆性，以氟硅烷作为表面改性剂，赋予有机硅气凝胶双疏性能，在赋予气凝胶自清洁、防雾防潮、防冰抗霜效果方面有着巨大的研究价值和应用前景。

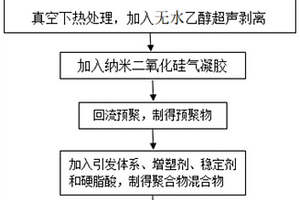

抗磨耐高温的视窗玻璃的制备方法及制得的视窗玻璃 659

 0

本发明属于视窗玻璃技术领域，并具体公开了一种抗磨耐高温的视窗玻璃的制备方法及制得的视窗玻璃，包括如下步骤：称取纳米片层Ti₃C₂T_x MXene，真空热处理后得到TiO₂/Ti₃C₂T_x MXene复合物，并加入到乙醇中超声剥离，形成胶体溶液，将γ‑氨丙基三乙氧基硅烷溶于上述胶体溶液中，搅拌状态下加入纳米二氧化硅气凝胶超声分散，制得二氧化硅气凝胶/TiO₂/Ti₃C₂T_x MXene纳米复合材料胶体溶液，加入甲基丙烯酸甲酯、α‑甲基苯乙烯，制得预聚物，并进一步制得视窗玻璃。本发明制得的视窗玻璃具有纳米级微粒骨架，而且直径范围分布极窄，具有良好的刚性与耐高温隔热性，耐划伤性能优异，而且抗冲击强度高，为在3D打印机视窗玻璃上的应用奠定了基础。

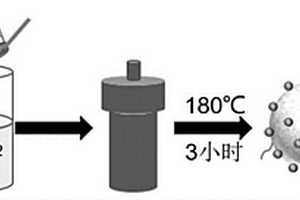

空心二氧化硅@碳点复合纳米材料及其制备方法 808

 0

本发明公开了一种空心二氧化硅@碳点复合纳米材料及其制备方法，方法包括以下步骤：制备纳米二氧化硅空心球，然后对纳米二氧化硅空心球进行表面改性，再以改性空心二氧化硅微球为载体，采用一步水热法在其表面生长碳点，制备改性空心二氧化硅@碳点复合材料。本发明制备工艺简单可控，碳点的荧光发光不依赖激发波长，不需要单独合成碳点，避免了单纯碳点难以分离纯化的问题，通过对空心二氧化硅进行改性，不仅有利于在表面负载碳点，还提高了空心二氧化硅@碳点纳米复合材料的分散性。

高强度自密实混凝土的制备方法 654

 0

本发明提供了一种高强度自密实混凝土的制备方法，包括以下步骤：(1)称取以下重量份的原料：水泥290‑320份、粉煤灰70‑85份、硅灰65‑75份、石英砂650‑750份、碎石700‑800份、玻璃微珠25‑35份、纳米二氧化钛/玄武岩石粉复合材料12‑15份、可再分散聚合物胶粉1.5‑2份、环氧硅烷偶联剂1‑1.2份、外加剂10‑15份；(2)将玻璃微珠、可再分散聚合物胶粉、环氧硅烷偶联剂混合均匀，得预混合物；将水泥、粉煤灰、硅灰、纳米二氧化钛/玄武岩石粉复合材料倒入搅拌机中，搅匀，加入预混合物、水、石英砂，搅拌120‑150s，然后加入碎石、外加剂，继续搅拌120‑150s，搅匀，得自密实混凝土。本发明制备得到的混凝土具有较高的强度，工作性能好，并且耐久性优异。

高纤维体积含量的单丝随机位置的生成方法 948

 0

本发明公开了一种高纤维体积含量的单丝随机位置的生成方法，涉及复合材料技术领域，包括如下步骤：(1)、初始纤维分布位置及初始速度的给定；(2)、纤维碰撞和纤维‑窗口碰撞方法的建立；(3)、完全周期性边界条件的实现；(4)、空间大小识别与纤维体积含量的增加；(5)、统计学评估与有限元模型验证。在高纤维体积含量的纤维分布随机模型建立后，通过统计学分析、纤维束刚度和强度的预测与试验对比验证模型的可靠性。本发明可以生成具有良好随机性的高纤维体积含量的纤维单丝几何模型，模型具有完全周期性边界条件，真实地反映纤维在复合材料的空间分布，可用于建立细观尺度纤维束有限元模型，进行纤维束强度和刚度性能预测。
