内蒙包头有色金属化学分析技术理论与应用

用稀土镍钴合金为原料生产贮氢合金 971

 0

本发明涉及一种用稀土镍钴合金为原料生产贮氢合金，属于稀土冶炼、制备领域。特点是：以从废稀土贮氢合金中提炼的稀土镍钴合金为原材料，首先检测稀土镍钴合金成分，根据稀土镍钴合金与标准贮氢合金的成分的差别确定稀土镍钴合金中元素流失量，找出其中与标准贮氢合金元素的差别，通过调整、补充相应的合金元素，使得合的成分范围达到标准AB5型贮氢合金的化学成分。本发明制备出的稀土贮氢合金的0.2C放电容量为282mAh/g，有效吸氢量为0.869wt％，工艺流程简单、合理、无环境污染。它的应用将使稀土贮氢合金的生成本大大降低，也将为今后全面推广应用稀土Ni－MH电池发挥积极作用。

含稀土高强高韧气瓶用无缝钢管及其生产方法 823

 0

一种含稀土高强高韧气瓶用无缝钢管及其生产方法，属于冶金及成型技术领域，原料为(Wt％)高炉铁水90％、优质废钢10％，管坯化学成分及含量(Wt％)为：C：0.10-0.15；Si：0.10-0.30；Mn：0.90-1.20；P≤0.020；S≤0.010；Cr：0.90-1.20；Mo：0.10-0.30；Ni：0.40-0.70；V：0.06-0.20；Ti：0.01-0.03；Al：0.005-0.030；稀土元素RE0.0005-0.0100；余为Fe和无法检测的微量元素；其工艺流程为：铁水预处理→顶底复吹转炉冶炼→LF炉精炼→VD真空处理→圆坯连铸→切割→管坯加热→穿孔→轧管→定径→冷却→锯切→热处理→矫直→水压试验→探伤；其力学性能为：屈服强度为860～930MPa、抗拉强度为1000～1100MPa、屈强比≤0.90、延伸率≥19％、横向冲击值：aKV≥150J/cm2(-40℃)、晶粒度≥8.0级、残余应力≤30MPa。本发明的产品具有杂质元素含量低、残余应力小、强度高、韧性好、工艺性能优良的特点。

含稀土的L690Q管线用无缝钢管及其生产方法 720

 0

一种含稀土的L690Q管线用无缝钢管及其生产方法，属于冶金及成型技术领域，原料为(Wt％)高炉铁水90％、优质废钢10％，管坯化学成分及含量(Wt％)为：C 0.07-0.13；Si 0.15-0.35；Mn 1.40-1.70；P≤0.020；S≤0.010；Cr 0.40-0.70；Mo 0.10-0.20；Ni 0.10-0.30；V 0.06-0.12；Ti 0.01-0.03；Al 0.01-0.04；稀上元素RE0.0005-0.0100；Cu＜0.10；余为Fe和无法检测的微量元素；其工艺流程为：铁水预处理→顶底复吹转炉冶炼→LF炉精炼→VD真空处理→圆坯连铸→切割→管坯加热→穿孔→连轧→定径→冷却→锯切→热处理→矫直→探伤→倒棱；其力学性能为：屈服强度为700～770MPa、抗拉强度为820～920MPa、屈强比≤0.90、延伸率≥21％、-20℃时的横向冲击值≥120J/cm2、剪切比为100％、晶粒度≥8.0级、残余应力≤30MPa。本发明的产品具有生产成本低、强韧性能匹配高、组织均匀细小、残余应力低的特点。

含稀土的耐大气腐蚀无缝钢管及其生产方法 881

 0

一种含稀土的耐大气腐蚀无缝钢管及其生产方法，属于冶金及成型技术领域，原料为(Wt％)高炉铁水90％、优质废钢10％，管坯化学成分及含量(Wt％)为：C0.05-0.10；Si0.10-0.30；Mn1.30-1.60；P≤0.020；S≤0.005；Cr0.20-0.50；Mo0.10-0.30；Ni0.20-0.40；Cu0.30-0.50；V0.05-0.20；Ti0.01-0.03；Al0.01-0.04；RE0.0005-0.0100，余为Fe和无法检测的微量元素；其工艺流程为：铁水预处理→顶底复吹转炉冶炼→LF炉精炼→VD真空处理→圆坯连铸→切割→管坯加热→穿孔→连轧→再加热→定(张减)径→矫直→冷却→锯切→探伤；其力学性能为：屈服强度为460～520MPa，抗拉强度为600～660MPa，屈强比≤0.80，延伸率≥25％，横向冲击值≥100J/cm2(0℃)，剪切比为100％，晶粒度≥8.5级，硬度≤21.0HRC，残余应力≤30MPa。本发明的产品具有强韧性匹配高、晶粒细小、耐大气腐蚀性能好的特点。

含稀土耐湿H2S腐蚀L485QS管线用无缝钢管及其生产方法 1039

 0

本发明涉及一种含稀土耐湿H2S腐蚀L485QS管线用无缝钢管及其生产方法。无缝钢管以重量百分比90%的高炉铁水与10%的优质废钢作为原料；管坯的化学成分按重量百分比分别为：C 0.06-0.12；Si 0.10-0.30；Mn 0.80-1.10；P≤0.015；S≤0.005；Cr 0.10-0.30；Mo 0.10-0.15；V 0.03-0.09；Ti 0.01-0.03；Al 0.01-0.04；稀土元素RE 0.0005-0.0100；Cu≤0.10，余量为基体Fe和无法检测的微量杂质元素；产品的力学性能：屈服强度550～600 MPa、残余应力≤30MPa、冲击值≥200 J/cm2，晶粒度≥8.5级；SSC性能：恒定应力为0.8 Rt0.5=388MPa，经过H2S饱和溶液（A溶液）浸泡、连续720小时试样不断裂；HIC性能：CSR=0，CLR=0，CTR=0。其优点是：产品具有强韧性匹配高、晶粒细小、耐湿H2S腐蚀性能好的特点。

含稀土高强度耐大气腐蚀无缝钢管及其生产方法 797

 0

一种含稀土高强度耐大气腐蚀无缝钢管及其生产方法，属于冶金及成型技术领域，原料为(Wt％)高炉铁水90％、优质废钢10％，管坏化学成分及含量(Wt％)为：C0.05-0.10；Si0.10-0.30；Mn1.00-1.30；P≤0.020；S≤0.005；Cr0.70-1.00；Mo0.10-0.30；Ni0.20-0.40；Cu0.30-0.50；Ti0.01-0.03；Al0.01-0.04；RE0.0005-0.0100，余为Fe和无法检测的微量元素；其工艺流程为：铁水预处理→顶底复吹转炉冶炼→LF炉精炼→VD真空处理→圆坏连铸→切割→管坏加热→穿孔→连轧→再加热→定径→冷却→锯切→热处理→矫直→探伤；其力学性能为：屈服强度为620～670MPa，抗拉强度为730～820MPa，屈强比≤0.86，延伸率≥23％，横向冲击值≥100J/cm2(-40℃)，剪切比为100％，晶粒度≥8.5级，硬度≤22.0HRC，残余应力≤30MPa。本发明的产品具有强度高、韧性好、晶粒细小、耐大气腐蚀性能好的特点。

超深冲Ti+Nb-IF钢冷轧及退火工艺 867

 0

本发明涉及一种超深冲Ti+Nb-IF钢冷轧及退火工艺，其板坯的化学成分及重量百分比含量符合：C？≤0.005%，Mn？≤0.2%，P？≤0.01%，S？≤0.008%，Alt？≥0.015%，Ti？0.02-0.06%，Nb？0.018-0.041%，N≤0.006%，其余为Fe和无法检测的微量杂质；其冷轧工艺采用五道次冷轧，五道次冷轧总压下量为75%-82%；退火处理工艺为：两阶段升温，加热速率分别为70-85℃/小时和30-45℃/小时，退火温度为700℃-735℃，保温时间为8-15小时后采用三阶段冷却，冷却速率分别为25-35℃/小时、35-45℃/小时、15-25℃/小时，冷却至室温。其优点是：由此工艺处理后的IF钢试样具有优异的深冲性能，纵向抗拉强度达到280-325MPa，屈服强度120-175MPa，延伸率40-55%，n？0.20～0.28,？r？2.0～3.0；横向抗拉强度达到290-330MPa，屈服强度120-180MPa，延伸率40-50%，n？0.20～0.28，？r？1.9～2.9。

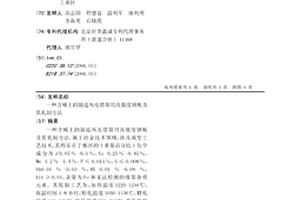

含稀土的制造风电塔筒用高强度钢板及其轧制方法 1031

 0

一种含稀土的制造风电塔筒用高强度钢板及其轧制方法，属于冶金技术领域，涉及成型工艺技术，其特征在于板坯的(重量百分比)化学成分为：C0.05％-0.1％，Si？0.25％-0.45％，Mn？1.2％-1.4％，P≤0.015％，S≤0.008％，Nb0.01％-0.03％，RE？0.01％-0.09％，Alt≥0.01，余量为Fe和无法检测的微量杂质元素。其轧制工艺为：加热温度1220-1250℃，保温时间1-8小时，粗轧温度1050-1150℃，精轧温度900-930℃，终轧温度850-890℃，两段轧制总压下量≥75％。钢板力学性能优良，屈服强度≥390MPa，延伸率23-30％，屈强比≤0.86。

700MPa级经济型无缝气瓶钢管及其制造方法 1171

 0

本发明公开了一种700MPa级经济型无缝气瓶钢管的生产方法,属于冶金及成型技术领域，管坯化学成分及含量(wt％)为：C0.34‑0.38；Si0.17‑0.30；Mn1.55‑1.70；P≤0.015；S≤0.010；Cr0.15‑0.25；Al0.020‑0.045；Ni＜0.10；Cu＜0.10；余量为基体Fe和无法检测的微量杂质元素。其工艺流程为：圆连铸坯→定尺切割→管坯加热→菌式穿孔→PQF机组连续轧管→微张力定径→带温矫直→冷床冷却→定尺锯切→水压试验→超声波+无损探伤→正火热处理；本发明的产品具有生产成本低、夹杂含量少、尺寸精度高和强韧性能匹配好的特点。

氮、硼共掺杂石墨烯复合薄膜及其制备方法 799

 0

本发明公开了一种氮、硼共掺杂石墨烯复合薄膜及其制备方法，属于透明导电薄膜材料领域。提供的氮、硼共掺杂石墨烯复合薄膜的制备方法包括在CVD法制备石墨烯薄膜时第一次掺杂适量氮硼和在将氮、硼共掺杂石墨烯引入目标基体时的第二次掺杂过程，两次掺杂工艺简单，掺杂剂掺杂稳定，使得制备得到的氮、硼共掺杂石墨烯复合薄膜不仅具有较小的厚度，还具有较低的方阻，可以直接应用于高性能复合材料、柔性显示与柔性电子器件、电化学储能、光电检测与传感器等领域。

冷轧冲压用钢SPHE退火工艺方法 890

 0

本发明涉及一种冷轧冲压用钢SPHE退火工艺方法，其特征是：板坯的化学成分及重量百分比含量为：C？≤0.008％，Si≤0.01％，Mn？≤0.2％，P≤0.008％，S？≤0.008％，Alt≥0.035％，Cr？≤0.026％，Ni？≤0.02％，其余为Fe和无法检测的微量杂质；退火处理工艺为：加热速率4-8℃/分钟，退火温度为640℃-700℃，保温时间为2-6小时，随炉冷却至400℃-450℃出炉空冷。其优点是：通过上述工艺处理之后的冷轧钢试样中晶粒形核前孕育时间充分，{111}织构组分增强，第二相析出呈弥散分布。由此工艺处理后的冷轧钢试样具有优异的深冲性能，抗拉强度达到270-320MPa，屈服强度155-177MPa，延伸率≥37％；应变硬化指数≥0.215，平面各向异性度Δr≤0.22。

含钛IF钢及退火工艺 904

 0

一种含钛IF钢的退火工艺，属于冶金及热处理技术领域；其化学成分及重量百分比含量为：C≤0.008％，Si？0.01～0.0143％，Mn≤0.15％，P≤0.01％，S≤0.01％，Ti？0.041-0.06％，Nb？0.001-0.003％，其余为Fe和无法检测的微量杂质；退火工艺制度一：连续加热，保温处理后随炉冷却至一定温度后出炉空冷；退火工艺制度二：到温入炉，短时保温后出炉空冷。通过两种工艺均可获得优异深冲性能的IF钢，由退火工艺制度一处理后的IF钢试样具有优异的深冲性能，抗拉强度达到290-310MPa，屈服强度100-155MPa，应变硬化指数平面各向异性度Δr≤0.35；由退火工艺制度二处理后的IF钢试样具有良好的成型性，抗拉强度达到290-310MPa，屈服强度115-160MPa，应变硬化指数平面各向异性度Δr≤0.40。

含稀土高强高韧H型钢及其生产方法 964

 0

一种含稀土高强高韧H型钢及其生产方法，属于冶金及成型技术领域，原料为(Wt％)高炉铁水90％、优质废钢10％，铸坯化学成分及含量(Wt％)为：C0.07-0.12；Si0.10-0.30；Mn1.40-1.70；P≤0.020；S≤0.010；Cr0.30-0.60；Ni0.20-0.50；V0.06-0.20；Ti0.01-0.03；Al0.01-0.04；稀土元素RE0.0005-0.010；Cu＜0.10；余为Fe和无法检测的微量元素；其工艺流程为：铁水预处理→顶底复吹转炉冶炼→LF炉精炼→VD真空处理→方坯连铸→切割→铸坯加热→高压水除磷→BD1开坯→BD2中轧→高压水除磷→CCS万能轧制→矫直→冷却→探伤→锯切；其力学性能为：屈服强度为490～570MPa、抗拉强度为660～750MPa、屈强比≤0.80、延伸率≥25％、横向冲击值：aKV≥100J/cm2(-40℃)。本发明的产品具有杂质元素含量低、强度高、韧性好、焊接性能优良的特点。

含稀土高强高韧L555Q管线用无缝钢管及其生产方法 730

 0

本发明涉及一种含稀土高强高韧L555Q管线用无缝钢管及其生产方法，无缝钢管以重量百分比90%的高炉铁水与10%的优质废钢作为原料，管坯的化学成分按重量百分比分别为：C?0.06-0.13；Si?0.15-0.35；Mn?1.10-1.40；P≤0.020；S≤0.010；Cr?0.10-0.30；?V?0.03-0.09；Ti?0.01-0.03；Al?0.01-0.04；稀土元素RE?0.0005-0.0100；Cu＜0.10；余量为基体Fe和无法检测的微量杂质元素；无缝钢管的力学性能：屈服强度600～680?MPa、残余应力≤30MPa、冲击值≥160?J/cm2，晶粒度≥8.5级。其工艺流程简述为：铁水预处理→顶底复吹转炉冶炼→LF炉精炼→VD真空处理→圆坯连铸→切割→管坯加热→穿孔→连轧→定（张减）径→冷却→锯切→热处理→矫直→探伤→倒棱。其优点是：产品材料的杂质元素含量低、强韧性匹配高、组织均匀细小、焊接性能良好。

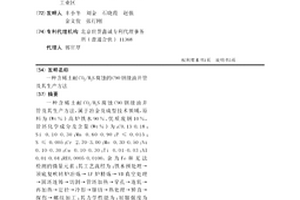

含稀土耐CO2/H2S腐蚀的C90钢级油井管及其生产方法 1153

 0

一种含稀土耐CO2/H2S腐蚀C90钢级油井管及其生产方法，属于冶金及成型技术领域，原料为(Wt％)高炉铁水90％、优质废钢10％，管坯化学成分及含量(Wt％)为：C0.13-0.18；Si 0.10-0.30；Mn 0.60-0.90；P≤0.015；S≤0.005；Cr 2.70-3.00；Mo 0.30-0.50；Ni 0.10-0.30；Cu 0.10-0.30；Ti 0.01-0.03；Al 0.01-0.04；RE0.0005-0.0100，余为Fe和无法检测的微量元素；其工艺流程为：铁水预处理→顶底复吹转炉冶炼→LF炉精炼→VD真空处理→圆坯连铸→切割→管坯加热→穿孔→连轧→再加热→定径→冷却→锯切→热处理→矫直→探伤→螺纹加工；其力学性能为：屈服强度为650～720Mpa，抗拉强度为760～850Mpa，屈强比≤0.90，延伸率≥22％，横向冲击值≥120J/cm(0℃)，剪切比为100％，晶粒度≥8.0级，硬度≤23.0HRC，硬度差≤3.0HRC，残余应力≤30MPa。本发明的产品具有残余应力低、强韧性匹配高、晶粒细小、耐CO2/H2S腐蚀性能好的特点。

含稀土海洋钻井平台桩腿用700MPa无缝钢管及其生产方法 804

 0

本发明涉及一种含稀土海洋钻井平台桩腿用700MPa无缝钢管及其生产方法。该无缝钢管的原料由重量百分比为90％的高炉铁水和10％的重型废钢组成；管坯的化学成分按重量百分比计分别为：C 0.07‑0.13；Si 0.20‑0.40；Mn 1.40‑1.60；P≤0.015；S≤0.005；Cr 1.50‑1.70；Mo 0.50‑0.70；V 0.05‑0.15；Ti 0.01‑0.03；Al 0.01‑0.04；稀土元素RE 0.0005‑0.0030；Cu<0.10；Ni<0.10；余量为基体Fe和无法检测的微量杂质元素。上述700MPa无缝钢管具有成本低，生产难度小，力学性能优异的优点。

综合利用煤泥和工业废弃物生产铝硅铁钛合金的方法 1169

 0

本发明提供了一种综合利用煤泥和工业废弃物生产铝硅铁钛合金的方法，先检测煤泥与辅料的化学组分，再根据产品组分要求，将处理后的煤泥与辅料按照一定的比例混合后轧制成型块，再进行两次升温操作得到铝硅铁钛合金，第一次升温的最高温度为1500℃，第二次升温操作的最低温度为1800℃。本发明创新的开发了全新的一种煤泥等工业废弃物的处理技术体系，创造性的开发了两段式升温工艺，打破了煤泥只能用于堆存填埋或兑掺燃烧等低价值应用的路线现状，提供了利用煤泥和工业废弃物生产铝硅铁钛合金的方法，该方法处理效果好，绿色无污染，生产能力高，产品用途广泛附加值高，是相关固体废物及污染物等资源化价值化的有前景的消纳和处理方法。

含稀土低成本L415N管线用无缝钢管及其生产方法 912

 0

本发明涉及一种含稀土低成本L415N管线用无缝钢管及其生产方法,属于冶金及成型技术领域，原料为(Wt%)高炉铁水90%、优质废钢10%，管坯化学成分及含量（Wt%）为：C?0.06-0.13；Si?0.15-0.35；Mn?1.30-1.60；P≤0.020；S≤0.010；Cr?0.20-0.40；?V?0.05-0.10；Ti?0.01-0.03；Al?0.01-0.04；稀土元素RE?0.0005-0.010；Cu＜0.10；余量为基体Fe和无法检测的微量杂质元素；其工艺流程为：铁水预处理→顶底复吹转炉冶炼→LF炉精炼→VD真空处理→圆坯连铸→切割→管坯加热→穿孔→连轧→定（张减）径→冷却→锯切→探伤→倒棱；产品的力学性能：屈服强度420～460?MPa、抗拉强度560～620?MPa、冲击值≥80?J/cm2，晶粒度≥8.5级,?剪切比≥80%。其优点是：产品在低碳当量条件下,具有强韧性匹配高、晶粒细小、生产成本低的特点。

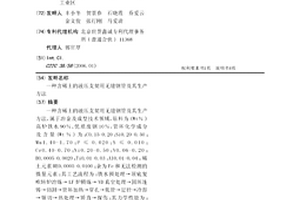

含稀土的液压支架用无缝钢管及其生产方法 814

 0

一种含稀土的液压支架用无缝钢管及其生产方法，属于冶金及成型技术领域，原料为(Wt％)高炉铁水90％、优质废钢10％，管坏化学成分及含量(Wt％)为：C0.15-0.20；Si0.20-0.50；Mn1.40-1.70；P≤0.020；S≤0.010；Cr0.40-0.70；Ni0.20-0.50；V0.06-0.20；B0.0005-0.0020；Ti0.01-0.03；Al0.01-0.04；稀土元素RE0.0005-0.0100；余为Fe和无法检测的微量元素；其工艺流程为：铁水预处理→顶底复吹转炉冶炼→LF炉精炼→VD真空处理→圆坏连铸→切割→管坏加热→穿孔→轧管→定径→冷却→锯切→热处理→矫直→探伤；其力学性能为：屈服强度为1000～1100MPa、抗拉强度为1150～1250MPa、屈强比≤0.90、延伸率≥17％、横向冲击值akV≥100J/cm2(0℃)、残余应力≤50MPa。本发明的产品具有残余应力低、强度高、韧性好、焊接性能优良的特点。

利用微生物电解池从含镍废水中回收镍的装置与方法 1105

 0

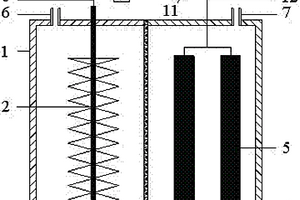

本发明公开了一种利用微生物电解池从含镍废水中回收镍的装置及方法，装置包括微生物电解池、数据采集系统及记录单元；微生物电解池为双室微生物电解池；微生物电解池以导电惰性材料为阳极电极、导电惰性材料为阴极电极，阳极电极和阴极电极间通过钛丝、恒电位仪及电阻连接；数据采集系统与电阻并联，记录单元和数据采集系统相连接。本发明提供了利用微生物电解池从含镍废水中电解回收镍的可行性分析和具体操作方法，实现了利用微生物电解池对含镍废水中镍的回收。此方法与传统电解回收水中镍的方法相比，大大降低了能耗，减少化学试剂的使用，降低了成本，且避免了环境污染。

不同碳载体的阳极催化剂制备方法 873

 0

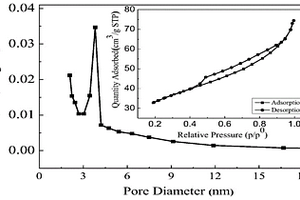

本发明公开了一种不同碳载体的阳极催化剂制备方法，包括：采用水热反应法，以柠檬酸钠为形貌控制剂，制备CeO₂用作催化剂助剂；将不同碳载体和CeO₂粉体加入到装有乙二醇溶液的烧杯中，采用微波辅助乙二醇还原氯铂酸法制备不同碳载体的Pt‑CeO₂/C复合载体；分析碳载体种类对催化剂物理性能、电化学性能的影响，作为催化剂选用碳载体的依据。本发明制备得到的催化剂的催化性能、稳定性、选择性优异。

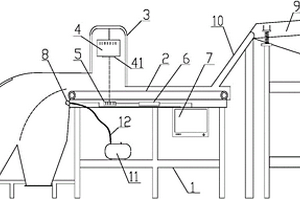

双能量X射线透射选矿机 1185

 0

本实用新型涉及双能X射线透射选矿机，包括机架、输送皮带、防护壳体、X射线源、阵列探测器、信号检测盒、工控机、喷气分选机构、振动给料器、给料斜槽、储气罐；所述X射线源设置于皮带正上方，所述输送皮带水平安装在机架上，所述阵列探测器设置于输送皮带下方，正对于X射线源端口。该选矿机通过X射线透射技术对矿物进行分选，摆脱了传统选矿方法中对水、化学药剂的依赖，是一种清洁、环保的分选方法。

研究解剖烧结过程的试验装置及其使用方法 868

 0

一种研究解剖烧结过程的试验装置，包括烧结杯体，其特征是：圆柱型套筒内置于烧结杯体内的炉篦条上，圆柱型套筒由两个半圆柱型套筒组合而成，圆柱型套筒的高度为放置于烧结杯体内炉篦条上后，与烧结杯口平齐，圆柱型套筒中间设置隔板，半圆柱型套筒的底部均对称的设置支耳，套筒炉篦条放置在支耳上。使用方法是：烧结杯安装在抽风管道上，烧结杯与套筒间底部铺一层石棉绳，间隙由烘热的沙子填充，在套筒内装入烧结混合料，点火，烧结抽风；烧结后，通入氮气进行吹风冷却，在套筒隔板的一侧灌入环氧树脂，另一侧保持原状；对未灌环氧树脂的一侧从下至上分层取样，供化学分析。灌环氧树脂的一侧形成半个完整的烧结饼，供解剖、显微镜观察分析。

判定盆地地下水来源的方法 1072

 0

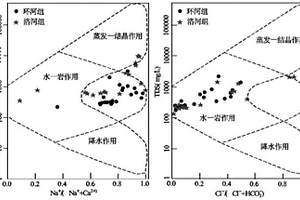

本发明公开了一种判定盆地地下水来源的方法，包括：在砂岩型铀矿区采集地下水的水样，分析并获取水样的水化学组分；利用盆地地下水的化学组分以及化学组分含量的占比判别地下水的来源。本发明利用地下水化学组分以及组分含量的占比来判定出工作盆地目的层含水砂体的水的来源。

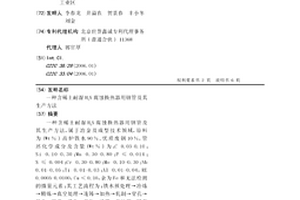

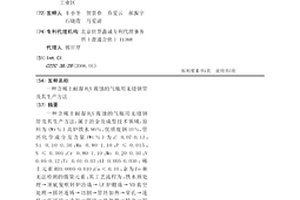

含稀土耐湿H2S腐蚀的气瓶用无缝钢管及其生产方法 1010

 0

一种含稀土耐湿H2S腐蚀的气瓶用无缝钢管及其生产方法，属于冶金及成型技术领域，原料为(Wt％)高炉铁水90％、优质废钢10％，管坯化学成分及含量(Wt％)为：C 0.07-0.13；Si 0.10-0.30；Mn 0.80-1.10；P≤0.015；S≤0.005；Cr 0.80-1.10；Mo 0.20-0.50；V 0.05-0.12；Ti 0.01-0.03；Al 0.005-0.030；稀土元素RE0.0005-0.010；Cu＜0.10；余为Fe和无法检测的微量元素；其工艺流程为：铁水预处理→顶底复吹转炉冶炼→LF炉精炼→VD真空处理→圆坯连铸→切割→管坯加热→穿孔→连轧→张减径→冷却→锯切→热处理→矫直→探伤；其力学性能为：屈服强度为650～720MPa、抗拉强度为800～890MPa、屈强比≤0.86、延伸率≥22％、横向冲击值≥100J/cm2(0℃)、剪切比为100％、晶粒度≥8.5级、硬度≤236HV10，残余应力≤30MPa。本发明的产品具有工艺性能好、冲击韧性高、晶粒细小、耐湿H2S腐蚀性能好的特点。

含稀土耐湿H2S腐蚀的T95钢级油井管及其生产方法 1105

 0

一种含稀土耐湿H2S腐蚀的T95钢级油井管及其生产方法，属于冶金及成型技术领域，原料为(Wt％)高炉铁水90％、优质废钢10％，管坯化学成分及含量(Wt％)为：C0.15-0.20；Si 0.10-0.30；Mn 0.80-1.10；P≤0.015；S≤0.005；Cr 0.90-1.20；Mo 0.30-0.50；V 0.05-0.10；Ti 0.01-0.03；Al 0.01-0.04；RE 0.0005-0.0100，Cu＜0.10，余为Fe和无法检测的微量元素；其工艺流程为：铁水预处理→顶底复吹转炉冶炼→LF炉精炼→VD真空处理→圆坯连铸→切割→管坯加热→穿孔→连轧→定径→冷却→锯切→热处理→矫直→探伤→螺纹加工；其力学性能为：屈服强度为680～750MPa，抗拉强度为800～890MPa，屈强比≤0.90，延伸率≥21％，横向冲击值≥100J/cm2(0℃)，剪切比为100％，晶粒度≥8.0级，硬度≤23.0HRC，硬度差≤3.0HRC，残余应力≤30MPa。本发明的产品具有强韧性匹配高、晶粒细小、耐湿H2S腐蚀性能好的特点。

轴承钢的生产方法 1179

 0

一种轴承钢的生产方法，属于冶金技术领域。其特征在于该钢种的连铸坯断面为直径180mm的圆坯，经一火成材工艺，轧制的成品钢材为直径不超过60mm的圆钢；其化学成分及重量百分含量为：碳重量百分含量为0.95-1.05％，硅重量百分含量为0.15-0.35％，锰重量百分含量为0.25-0.45％，磷重量百分含量小于等于0.025％，硫重量百分含量小于等于0.025％，铬重量百分含量为1.40-1.65％，余量为Fe和无法检测的微量杂质元素；其生产工艺为：转炉、LF精炼炉、VD精炼炉、连铸、加热炉加热并轧制。

径向精锻机用高硬度锤头的制备方法 770

 0

一种径向精锻机用高硬度锤头的制备方法，其特征是：基体锻造：基体材料为4Cr5MoSiV1热锻磨具钢，其化学成分：C?0.32%~0.42%，Si?0.80%~1.20%，Mn≤0.40%，Cr?4.5%~5.5%，Mo?1.0%~1.5%，V?0.8%~1.0%，其余为Fe；热作模具钢的锻造工艺：锻造温度为750~800℃，锻造比2.5~3.0；锻件退火工艺为：?860~890℃，保温1~4h，炉冷至540℃，空冷；基体热处理：4Cr5MoSiV1热作模具钢锻件的热处理工艺：1000~1050℃油淬，500~600℃回火；基体表面处理：对基体工作面进行打磨、喷丸处理；基体工作面激光熔覆；机械加工、性能检测，入库。本发明的目的是提供一种长寿命、高硬度径向精锻机用锤头的制备方法。

含稀土耐湿H2S腐蚀换热器用钢管及其生产方法 982

 0

一种含稀土耐湿H2S腐蚀换热器用钢管及其生产方法,属于冶金及成型技术领域,原料为(Wt%)高炉铁水90%、优质废钢10%,管坯化学成分及含量(Wt%)为:C?0.03-0.10;Si?0.10-0.30;Mn?0.30-0.80;P≤0.014;S≤0.004;Cr?0.30-0.80;Mo?0.10-0.30;Nb?0.01-0.05;Ti?0.01-0.03;Al?0.01-0.04,RE?0.0005-0.0100,Cu<0.10,余为Fe和无法检测的微量元素;其工艺流程为:铁水预处理→冶炼→精炼→真空处理→连铸→加热→轧制→穿孔→轧头→酸洗→磷化→皂化→冷拔→热处理→矫直→无损探伤→切割包装;其力学性能为:屈服强度≥290Mpa、残余应力≤60MPa、冲击值≥100J/cm2,晶粒度≥8级。本发明的产品具有冲击韧性高、晶粒细小、耐湿H2S腐蚀的特点。

均匀TP316H奥氏体不锈钢电渣锭成分及组织工艺方法 1038

 0

本发明属于钢铁冶金领域，具体涉及一种均匀TP316H奥氏体不锈钢电渣锭成分及组织工艺方法，VD脱气后，加入钢水总量为100‑150ppm的稀土合金，在氩气保护系统中进行浇注，均匀电极坯成分及组织。在氩气保护电渣炉重熔前先吹氩气形成保护气氛，抑制钢锭底部易氧化元素的烧损，利用新型预熔渣重熔过程中，在8t及8t以上结晶器起弧电流全部由8000A降低至6000A，抑制钢锭底部Al含量的增加。后续在电渣钢锭锭尾、冒口端取样做化学成分检测，经检测钢锭底部Si、Mn、Cr等易氧化元素的烧损量在0.003％以下，电渣钢锭底部增Al情况控制在了0.002％以下甚至不再增Al，钢中C、Mo等元素的偏析控制在0.003％以下，钢锭两端化学成分、树枝晶大小及间距均匀一致。
