全部
▼
热搜：
906
0

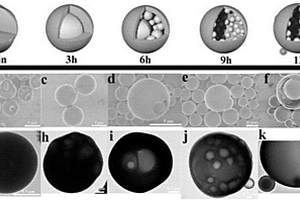

本发明属于功能材料技术领域，具体为一种具有多级核壳结构的二氧化铈微球及其制备方法和应用。本发明采用溶剂热法，使用3‑巯基丙酸为酸，无水甲醇作溶剂，合成了“俄罗斯套娃”状的二氧化铈多级核壳结构的微球。本发明制备的多级核壳结构的二氧化铈微球具有低密度，强吸收和宽频带的特点，作为微波吸收材料，表现出优异的吸波性能，在2‑18GHz的测试范围内，二氧化铈在频率为14.47GHz时，具有最强吸收为‑71.39dB和最大有效吸收带宽（<‑10 dB）约5.4 GHz。另外，该材料的制备成本低、效率高，适合实际应用。
685
0

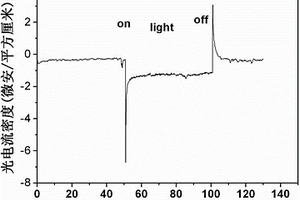

本发明属于纳米材料和光电功能材料技术领域，具体为一种氧化亚铜纳米线多孔薄膜及其制备方法和应用。本发明以硫氰酸亚铜薄膜为前体，通过与碱溶液反应获得氧化亚铜纳米线多孔薄膜。本发明提出的氧化亚铜纳米线多孔薄膜可作为光电转换材料，在功能材料和器件领域还有广泛的用途。
1107
0
本发明属于功能材料领域，具体涉及一种基于爆米花的碳基复合材料及其制备方法和用途。本发明提供了一种基于爆米花的碳基复合材料，所述材料为碳基表面覆盖有NiS2/SnS2纳米片；所述碳基呈多孔状，所平均述孔径为50～200μm；所述材料由碳、硫化镍和硫化锡组成，所述碳、镍、锡和硫的摩尔比为(10～30)：(0.5～2.2)：1：(1～6)。本发明在爆米花衍生的多孔碳基上构建了相干的NiS2/SnS2异质结构纳米片，首次将NiS2/SnS2异质结构纳米片用于电磁波领域作为吸收材料，为进一步的研究和在电磁波吸收领域的应用提供了思路。
959
0
本发明提供了超支化聚酰胺及其制备方法。制备方法如下:在氮气保护下,将偏酸酐(含酸酐和羧基的化合物)或四酸酐与双氨基单体以1/100～100/1摩尔比反应,所用溶剂为非质子溶剂,反应温度为-50℃～250℃,反应时间为1分钟至10天;将所得混合物升温至20℃～350℃,在真空度为5000-0.01Pa减压下继续反应5分钟至120小时,制得超支化聚酰胺。所得聚合物可溶于有机溶剂,适宜做添加剂、医药载体、功能材料前体等,应用前景广泛。
741
0

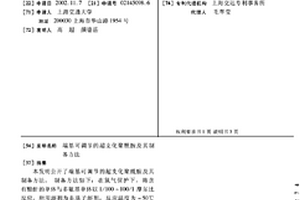

本发明公开了端基可调节的超支化聚酰胺及其制备方法。制备方法如下:在氮气保护下,将含有酸酐的单体与多氨基单体以1/100～100/1摩尔比反应,所用溶剂为非质子溶剂,反应温度为-50℃～250℃,反应时间为1分钟至15天;然后将所得混合物升温至20℃～300℃,真空度为8000～0.01Pa下减压继续反应5分钟至120小时,制得端氨基或端羧基超支化聚酰胺。所得聚合物含有大量端氨基或端羧基,可溶于水及有机溶剂,适宜做高效涂料、表面活性剂、生物医药载体、交联剂、固定化酶及蛋白质的基体、流变加工添加剂、功能材料前体等,应用前景十分广泛。
1022
0

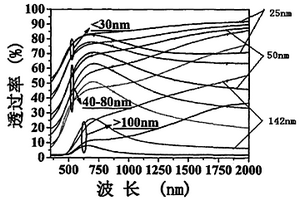

本发明属于化学功能材料领域,公开了一种二氧化钒薄膜的镀膜液和二氧化钒薄膜的制备方法及应用。该二氧化钒薄膜的镀膜液,包括如下含量的溶质:四价钒的化合物:摩尔浓度为0.001-10mol/L;添加剂:质量百分含量为0.01%-40%;所述的添加剂选自油酸、盐酸、氢氟酸、氨水、双氧水、乙二醇、甘油、油胺、十六烷基三甲基溴化铵、四丙基溴化铵和聚乙烯醇中的一种或者几种。本发明还公开了一种二氧化钒薄膜的制备方法,可以获得高的可见光透过率和红外智能调控能力的金红石型二氧化钒薄膜,从而使得该方法制备的薄膜能够满足不同应用要求的节能窗。本发明制备工艺简单、安全性好,适合于大规模的工业化制备与推广。
888
0
本发明提出一种新型钴铁基超级电容器电极材料及其制备方法，通过本方法所得的新型的超薄六边形超级电容器电极材料，具有良好的电化学能量储存能力、高比电容、好的循环稳定性以及无毒环保的性能；作为高效、轻质的电极材料在新型纳米功能材料与超级电容器电极材料技术领域具有广泛的应用前景；所制备的复合电极材料具有超轻(活性物质量<2mg)，超薄(厚度<100nm)，及超高比电容(>1000F/g)的特性，本发明提供的制备方法具有工艺简单，操作方便，重复性好，无毒绿色环保，且易于批量生产等特点。

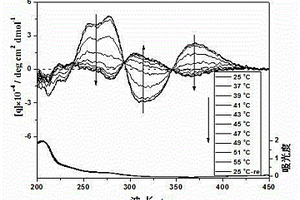

本发明涉及一种温度诱导螺旋构象可逆调控的聚苯乙炔衍生物及其制备方法。首先制得接有一代烷氧醚树枝化基元的L-丙氨酸，再与对乙炔基苯甲酸活性酯反应得到聚合物单体，铑金属络合物催化单体聚合制得聚苯乙炔。该类聚苯乙炔在水溶液中呈现出优异的温敏特性和单手螺旋构象；通过改变温度，不仅使得其螺旋构象反转，且能够完全回复，整个过程快速可逆；另外，烷氧醚端基不同，除了能调节该类聚合物的最低临界温度，亦可改变其优势螺旋构象，而且同样能实现温度诱导螺旋构象的可逆调控，在制备仿生与功能材料方面具有重要的理论研究价值和潜在的应用价值，拓展了智能化螺旋聚合物在生物医药领域的应用前景。
689
0
本发明属于复合材料和功能材料技术领域,具体为一种功能化有机/无机杂化不对称结构粒子及其制备方法。这种不对称结构粒子是利用聚合物微球为模板,利用碱作为催化剂,使各种硅烷偶联剂在聚合物微球表面某些特定区域缩合水解形成二氧化硅粒子,最终形成杂化不对称结构粒子。由本发明制得功能性聚合物微球/二氧化硅杂化不对称结构粒子结构规整、制备简便、带有特殊官能团,可以用于吸附剂、聚合物基体改性剂、光子晶体、高性能涂层、功能性表面活性剂和功能材料载体等领域。
779
0
本发明公开了一种氰基丙烯酸酯类紫外蓝光吸收剂的合成及其应用，属于有机功能材料技术领域。它的制备方法包括第一步：将N‑取代的甲酰胺和催化剂混合反应配制成Vilsmeier‑Haack试剂，缓慢加料，控制体系内部温度在25～60℃；第二步：吲哚衍生物（M1）和Vilsmeier‑Haack试剂反应，并用碱处理反应液，制备化合物M2；第三步：化合物M2和氰基乙酸酯在催化剂作用下发生均相反应，制备化合物M3。本发明制备的氰基丙烯酸酯类吲哚衍生物化合物是一种新型的紫外蓝光吸收剂，该吸收剂具有吸收效率高防护波段宽，选择透过性强，几乎不吸收可见光的优良特性，其在高分子材料防护领域，尤其是光学功能材料领域具有广阔的应用空间，同时合成原料廉价易得，合成工艺可操作性强。
本发明属于功能材料技术领域，具体为一种酞菁聚合物的纳米材料及其制备方法和在二氧化碳催化转换中的应用。本发明的聚合物材料以低成本、商业化的酞菁或金属酞菁为原材料，采用脱氢碳碳偶联反应，在非溶剂的固相条件下离子热合成酞菁聚合物。当利用阳极氧化铝膜作为模板时，可直接固相反应获得聚酞菁纳米管，而无模板情况下，获得的产物为二维片层结构。该功能材料具有全酞菁骨架、可金属功能化、微孔结构、高比表面积、化学及热稳定性等特点，同时其在催化二氧化碳和环氧丙烷类物质反应制备环状碳酸酯上表现出优异的催化性能和回收性能，具备优良的工业应用价值。本发明在催化其他反应、能量储存等领域也具有广泛的应用前景。
本发明公开了一种聚乙二醇嵌段聚肽分子刷，结构如以下式(1)所示；其包括主链和侧链，所述主链为聚乙二醇与聚肽组成的两嵌段聚合物，所述侧链为烷氧醚树枝状分子。其制备方法为，以氯乙醇和L-谷氨酸制备γ-氯乙基-L-谷氨酸酯，以氨基聚乙二醇单甲醚引发α-氨基酸-N-羧基内酸酐开环聚合，得到聚乙二醇-b-聚(γ-氯乙基-L-谷氨酸酯)；通过叠氮化和点击反应，将烷氧醚树枝状分子接枝到聚肽链上从而制备得到聚肽嵌段共聚物分子刷。本发明还公开了一种水凝胶，其包括α-环糊精和所述的聚乙二醇嵌段聚肽分子刷。其通过将分子刷与α-环糊精在水中混合搅拌、超声、静置制备得到。本发明的水凝胶具有独特的结构形貌与良好的生物相容性，在功能材料、细胞培养基、载药等领域具有广泛的应用前景。
926
0
本发明属于天然沸石材料改性技术领域,具体涉及一种高硅高水热稳定性中孔USSTI沸石及其制备方法。该沸石以天然STI沸石为原料,经铵溶液热交换后得到NH4-STI沸石,再经不同温度、不通流量饱和水蒸汽处理后得到高硅高水热稳定性USSTI沸石。本发明所用天然矿物资源品位高、储量丰富、开采成本低,同时制备高硅高水热稳定性USSTI沸石的方法简便,成本较低,作为催化剂,吸附剂及功能材料有非常广泛的应用前景。

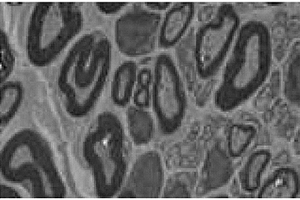

本发明提供了一种氧化铈纳米神经导管组合物、神经导管及其制备方法和应用，所述组合物由生物可降解代谢的材料、氧化铈纳米、生物相容粘附材料组成；利用3D打印或静电纺丝生物降解的材料和氧化铈纳米共融或有机溶剂，成型各种生物医学应用的导管，成型后，根据需要在内壁打印或喷涂生物粘附物质层，诱导细胞在导管分化和生长。本发明提供了一种生物学需要的导管支架，具有理想的生物医学功能材料，制备简单、成本低、质量易控制、应用广等优点。大鼠坐骨神经缺损修复实验显示，本发明的氧化铈纳米神经导管促进神经再生，提高再生神经成熟度和发挥作用的神经纤维数，促进坐骨神经功能恢复正常，且效果优于自体神经移植修复，具有很好的应用前景。

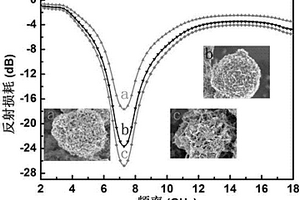

本发明属于纳米功能材料领域，具体为一种二硒化钴微/纳米三维多级结构材料及其制备方法和应用。本发明通过双表面活性剂的可控合成，得到具有三维状纳米多级结构的二硒化钴材料，该三维多级结构具有很高的比表面积，表现出优异的微波吸收性能。该二硒化钴三维多级结构的最大反射损失是在7.28?GHz达到-26.93?dB。另外，该吸波材料的制备成本低、效率高，更易于工业放大以解决实际应用问题，作为一类广泛用于电磁屏蔽和微波吸收的新型吸波材料，具有广阔的应用前景。
本发明属磁性材料和功能材料技术领域,具体为一种以碳纳米管作为抗沉降剂的高性能磁流变液及其制备方法。该磁流变液由原料组份磁性颗粒、基载液、聚合物添加剂、润滑剂和抗沉降剂按一定的重量配比组成。该磁流变液制备工艺简单、操作方便,具有良好的沉降稳定性,零场粘度低、剪切应变高,使用温度范围广。

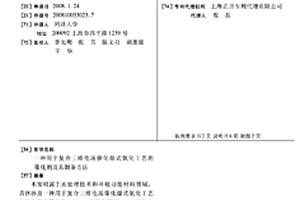

本发明属于水处理技术和环境功能材料领域，具体涉及一种用于复合三维电场催化湿式氧化工艺的催化剂及其制备方法。该催化剂以γ－Al2O3为载体，Mn金属氧化物、Sn金属氧化物为主要活性组分、Sb氧化物为助剂，Mn金属氧化物占65wt％～67wt％，Sn金属氧化物占32wt％～34wt％，Sb氧化物占0.5wt％～1wt％。具体步骤是：将γ－Al2O3载体浸泡于蒸馏水中，烘干备用；将预处理后的γ－Al2O3载体浸渍于Mn(NO3)2、SnCl4、SbCl3、HCl和C2H5OH组成的溶胶中，动态浸渍、焙烧、洗涤、烘干，得到Mn－Sn－Sb/γ－Al2O3催化剂。本发明复合粒子金属分散性较好，粒子电极表面晶粒均匀有序，晶体结构紧密、牢固，粗糙度及有效比表面积均较大，其比表面积高达199.6m2/g；催化剂具有较高的催化活性。
653
0

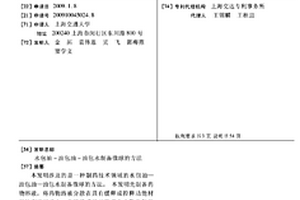

本发明涉及的是一种制药技术领域的水包油—油包油—油包水制备微球的方法。本发明先制备药物溶液,将药物溶液分散在具有缓释或控释功能材料的有机溶液中,并搅拌或漩涡等使之分散均匀形成混悬液;然后将混悬液加到外油相,再搅拌或漩涡形成微球,最后把它转移到大水相中固化;然后离心收集微球,冻干保存,所得微球中:药物为整个微球的重量的0.01-50%、缓释或控释材料为20-99.99%、辅料为0-30%。本发明制备的微球表面光滑圆整,均匀度好,微球规整无粘连,粒径的大小可调,所用的有机溶剂对环境友好,很容易的用水除去,不影响药物的治疗的作用,包封率高,突释和不完全释放小。

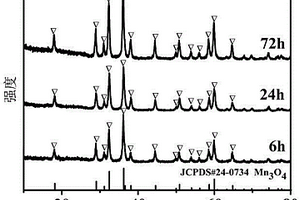

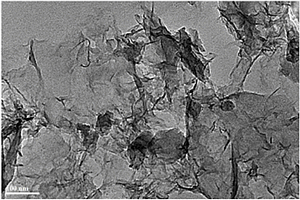

本发明涉及一种操作简单，温和可控、节能环保的用作锂离子电池负极的Mn3O4/RGO纳米复合材料的制备方法，属于复合功能材料领域。本发明的主要内容是：应用改进的Hummers方法制备氧化石墨烯，然后将氧化石墨烯与四水合醋酸锰利用水热法反应，从而直接制备出性能优良的Mn3O4/RGO纳米复合材料。本发明制备过程简单。经过测试发现Mn3O4/RGO复合物中Mn3O4的结晶度得到提高，两者的协同效应使得Mn3O4/RGO复合物作为锂离子电池负极材料具有良好的电化学性能。本发明产品在复合功能材料领域尤其是锂离子电池储能、电容器等方面具有潜在的应用价值。

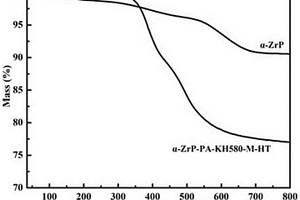

本发明涉及一种有机改性并负载金属离子抗菌α-ZrP粉体及其制备方法，以α-ZrP为基材，利用小分子胺预撑，降低α-ZrP层板间作用力和增大层间距，进而将硅烷偶联剂插入层间，热处理去除预撑的小分子胺，利用硅烷偶联剂的末端巯基与金属离子作用，制备有机改性并负载金属离子抗菌α-ZrP粉体。其中有机改性并负载金属离子抗菌α-ZrP粉体的起始分解温度为340～450℃，层间距为1.60～1.90nm，硅烷偶联剂的接枝率为6～18％，金属含量为1～15％。本发明的有机改性并负载金属离子抗菌α-ZrP粉体具有较高的热稳定性、接枝率、层间距和金属含量，亲非极性有机物质的能力较强，能够均匀分散在疏水性的有机高分子材料中，可添加在大多数通过熔融加工的高分子材料(PET、PBT、PP等)中制备阻燃、抗菌等功能材料。
747
0
本发明公开了一种GaN基光伏探测器器件结构的电子学检测方法,该方法是通过测量导电探针与器件结构剖面以及上表面的电位差并进行定标,得出器件结构的表面能带分布;再对得到的表面能带分布进行数值拟合,给出所测台面器件结构的表面电荷密度分布、表面及体内的电场分布等信息。本方法可以对GaN基光伏型探测器件功能材料各个区域的电子学分布特性给予直观的评估;对于改善GaN基光伏探测器件性能和优化器件设计都有重要价值。
660
0

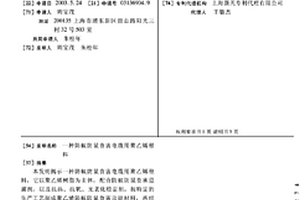

本发明揭示一种防蚁防鼠食害电缆用聚乙烯塑料,它以聚乙烯树脂为主体,配合防蚁防鼠食害忌避剂,以及抗热、抗氧、光老化稳定剂,按特定的生产工艺制成聚乙烯防蚁防鼠食害功能材料,再经电缆制造厂二次加工成性能优异的防蚁防鼠食害电缆。
915
0
本发明涉及一种环保抗静电高阻燃PVC护套料，其原料包括下列重量份的组分：PVC树脂75-100份、增塑剂a35-50份、增塑剂b5-15份、热稳定剂4-8份、抗氧剂0.1-0.2份、聚乙烯蜡0.2-0.8份、聚氧化乙烯4-10份、硬脂酸盐0.5-1份、填充剂5-25份、阻燃剂a5-25份、阻燃剂b2-8份、抗静电剂a3-10份、抗静电剂b0.3-2份、抗静电剂c2-8份；该护套料符合GB8815-2008关于90℃聚氯乙烯护套料的全部性能，且加工性能优良、具备环保性能，符合ROHS标准、具备抗静电性能，表面电阻率≤1.0×109Ω、具有阻燃功能，材料氧指数高于32，可广泛替代国外进口产品。
本发明涉及一种微波烧结制备ND-MG-NI储氢合金的方法及其装置,属金属功能材料储氢合金制备工艺技术领域。本发明方法主要包括以下步骤:按化学计量比称取钕粉,球形雾化镁粉和镍粉,三者的化学计量比为1.5∶17∶0.5;将上述三种原料进行混合,然后将混合粉末在压片机一定压力300～900MPA下进行压片。将压片样品放置于微波管式炉中,抽真空后通入纯度为99.999%的惰性气体进行保护,然后开启微波电源,将样品升温至580～700℃,保温10～65MIN,然后再降至室温,经烧结得ND-MG-NI合金;再经活化过程,在300℃下和40MPA氢气压力下吸氢,最终得到储氢合金。本发明的方法制备ND-MG-NI储氢合金具有较高的吸放氢性能。
924
0
本发明提供了一种褪黑素神经导管组合物、神经导管及其制备方法和应用，所述组合物由生物可降解代谢的材料、褪黑素、生物相容粘附材料组成；利用3D打印或静电纺丝生物降解的材料和褪黑素共融或有机溶剂，成型各种生物医学应用的导管，导管成型后，根据需要在内壁打印或喷涂生物粘附物质层，诱导细胞在导管分化和生长。本发明提供了一种具有生物学所需要的导管支架，具有理想的生物医学功能材料，制备简单、成本低、质量容易控制、应用广等优点。大鼠坐骨神经缺损修复实验显示，本发明的褪黑素神经导管促进神经再生，提高再生神经成熟度和发挥作用的神经纤维数，促进坐骨神经功能恢复正常，且效果优于自体神经移植修复，具有很好的应用前景。
985
0
本发明属于功能材料技术领域，具体涉及一种以光敏剂5-盐酸乙酰氨基丙酸作为自支撑材料的具有核壳结构的磁性胶体纳米晶簇及其制备方法和在治疗膀胱癌中的应用。本发明的具有核壳结构的磁性胶体纳米晶簇的核为磁性四氧化三铁纳米晶簇，壳为以ALA作为支撑材料的配位聚合物，通过下述方法制备：首先制备琼脂糖稳定的磁性胶体纳米晶簇，然后在合成磁簇的基础上，制备配位聚合物包覆的具有核壳结构的磁簇。本发明所述磁性胶体纳米晶体簇，制备简单、载药量大，对膀胱癌特异性靶向较强，治疗膀胱癌的效果较好；且所述制备方法可较好地控制配位聚合物壳层的厚度、载药量，应用前景良好。
1103
0
本发明属于复合材料和功能材料技术领域，具体 为一种用于磁流变液的空心磁性复合微粒及其制备方法。该磁 性复合微球是在空心聚苯乙烯微球表面覆盖一层 Fe3O4而组成。其组成原料为空心聚苯乙烯微球、三阶铁盐、2 阶铁盐、分散剂、碱，按合适的重量配比，经超声分散，微粒 包覆，后处理等步骤而制备获得。由本发明制得空心复合微粒 密度小、磁性能好，剪切应力高，具有优良沉降稳定性。
633
0

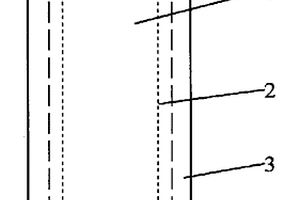

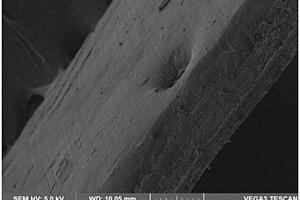

一种带阻挡层巨磁阻抗效应复合丝及其制备方法,属于磁传感存储和信息功能材料及其制备技术领域。该复合丝由金属丝(1)、阻挡层(2)和软磁层(3)组成,阻挡层(2)是绝缘层,软磁层(3)是GMI软磁材料层,阻挡层(2)依附在金属丝(1)表面,软磁层(3)依附在阻挡层(2)表面。制备时,在金属丝(1)表面涂敷阻挡层(2),再在阻挡层(2)上用化学法镀一层软磁层(3),退火后得成品,带阻挡层巨磁阻抗效应复合丝。该复合丝制备工艺简单,具有较高的巨磁阻抗效应值,工作频率低,应用在器件上方便可靠。

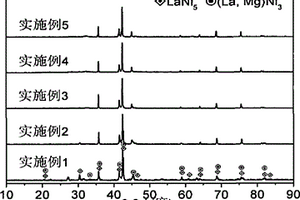

本发明涉及一种磁场下烧结制备La-Mg-Ni基AB3型贮氢合金的方法，属于金属功能材料 和粉末冶金技术领域。该方法主要包括以下步骤：将La、Mg金属粉或熔盐法制备的中间合金 La2Mg与Ni、Co或Cu粉中的一种或两种按AB3的原子摩尔质量比例混合后采用适当工艺预球 磨；球磨混合的原料粉经200～500MPa压制成Φ15mm×(3~5)mm的圆饼后放入自制高压 反应釜中，反复抽真空后充入0.5MPa氩气；将高压釜置于1～8T稳恒强磁场中加热至 610～850℃进行烧结，缓慢降温后可得La-Mg-Ni基AB3型贮氢合金。本发明方法制备的材料具 有活性高、成分均匀且杂质含量低等优点。电化学及PCT测试发现该贮氢材料容量高，具有 较好的综合性能。
852
0

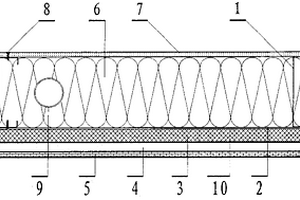

本实用新型公开了一种超轻钢复合墙板系统,包括:超轻钢墙立柱;结构板材,固定在超轻钢墙立柱外侧;呼吸纸,敷设在结构板材外侧面上;硬质功能材料,固定在呼吸纸外侧面上;钢丝网水泥抹灰层,固定在硬质功能材料外侧面上;外墙装饰,设在钢丝网水泥抹灰层外侧面上;内墙板,固定在超轻钢墙立柱内侧;以及多孔纤维材料,填充在结构板材和内墙板之间。本实用新型承载力高,自重轻;热工性能好,能降低建筑能耗;墙体具有呼吸功能,能保证室内空气清新而不潮湿;施工方便快捷;现场无湿作业,对周边环境影响很小;管线布置方便且不外露。
中冶有色为您提供最新的上海上海有色金属功能材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年01月03日 ~ 05日
2025年03月25日 ~ 27日
2025年04月27日 ~ 29日
