辽宁有色金属选矿技术理论与应用

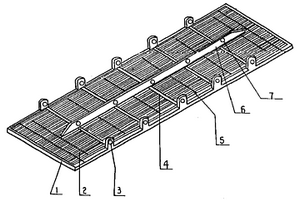

可消泡泵池 644

 0

本实用新型属于选矿厂消泡技术领域，特别是一种可消泡泵池，包括泵池、给料管，其特征在于所述的给料管通过防水套管位于泵池一侧最低液位上部1m的泵池池壁上，在所述的泵池内设有一组从下到上冲孔逐次减小的冲孔板，在每层冲孔板的四边设有挂钩，并悬挂于预埋在泵池四壁上的冲孔板挂杆上。所述的冲孔板最下层的冲孔板位于给料管上部0.5m处，最上层的冲孔板位于泵池溢流口下方0.5m处，每层相邻冲孔板的冲孔错位设置。本实用新型结构简单，维修方便，可有效除去给入泵池的矿浆带入的绝大部分泡沫。

自同步惯性振动除渣筛 836

 0

本实用新型属于选矿辅助设备技术领域，尤其是涉及一种自同步惯性振动除渣筛，其特征在于包括整体框架，设在此整体框架内,且与此整体框架通过减震装置相连接的除渣筛槽体，设在此除渣筛槽体上的矿浆入口，倾斜设置在除渣筛槽体中部的筛网，设在除渣筛槽体后端下部的惯性振动器，设在筛网前端的盲板。本实用新型的自同步惯性振动除渣筛结构简单，操作方便安全，依靠惯性振动进行排渣，除渣筛的筛孔不易堵塞，适应范围较广。

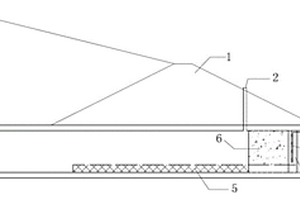

尾矿坝下既有排水管封堵系统 681

 0

本实用新型涉及尾矿坝下既有排水管封堵技术，具体一种尾矿坝下既有排水管封堵系统，在金属或非金属矿山选矿厂排放尾矿而堆积形成的尾矿坝下原有排水管废弃后，为了防止排水管破坏引起库内尾矿流失和尾矿坝体失稳的一种安全环保措施。该系统包括上段钢筋混凝土封堵体、下段钢筋混凝土封堵体、注浆体、滤水管、引水管等，钢筋混凝土封堵体与注浆体相结合，使得尾矿坝下既有排水管中的钢筋混凝土封堵体与排水管内壁紧密接触，形成完整的封堵系统。该系统预设排气管和滤水管，能够减少排水管内气压，同时保证排水管内渗水实时排出，有效减少水压力，更进一步保证排水管封堵的有效性。本实用新型实施简单，所采用工艺成熟，所用材料安全环保。

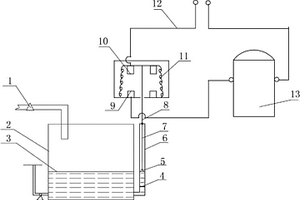

浮选药剂泵箱液位报警装置 874

 0

本实用新型属于选矿中浮选药剂供给设备的技术领域，尤其是涉及一种浮选药剂泵箱液位报警装置。包括垂直连通管，此垂直连通管内设有浮子，此浮子与一个软绳的下端相连接，此软绳的上端与一个行程开关相连接，此行程开关通过电源导线与报警器相连接，行程开关通过连接支座固定在垂直连通管的上方，垂直连通管下部外表面设有液面下限刻度线。行程开关包括执行杆，移动触点，固定触点和两回位弹簧。报警器由声报警器和光报警器组成。采用本实用新型后，能有效避免人为因素造成的断药现象。为浮选生产的连续性提供了重要保障。有效减少因断药而造成的浮选指标波动，避免质量事故的发生。

长距离带式输送机中部卷扬拉紧装置 752

 0

本实用新型属于选矿厂固体物料输送领域，特别是一种长距离带式输送机中部卷扬拉紧装置，包括改向滚筒Ⅰ、改向滚筒Ⅱ、改向滚筒Ⅲ和改向滚筒Ⅳ和平移滚筒装置，平移滚筒装置由轨道，移动框架和拉紧滚筒组成，拉紧滚筒与输送带滚动连接，改向滚筒Ⅲ和改向滚筒Ⅳ和平移滚筒装置位于改向滚筒Ⅰ、改向滚筒Ⅱ下方的拉紧平台，移动框架与一套卷扬拉紧机构相连接，本实用新型配置合理、安全省力、结构紧凑、操作简单、安装方便、能够满足长距离带式输送机拉紧行程和拉紧力的要求。

球磨机的新型给料装置 967

 0

本实用新型涉及选矿设备技术领域,特别是提供了一种给料精确的球磨机的新型给料装置。包括插板、滚轮,其特征在于有一传动机构与所述的插板相连接,所述的传动机构由电机,与电机相连接的传动轴,与此传动轴相连接的蜗轮接手,与此蜗轮接手相连接的蜗轮减速机,与此蜗轮减速机相连接的齿轮传动轴接手,与此齿轮传动轴接手相连接的齿轮传动轴,设在此齿轮传动轴上的齿轮,与此齿轮相啮合的齿条组成,此齿条与插板做固定连接。该球磨机的新型给料装置具有结构简单,操作方便,提高给料精度,达到均匀给料,降低劳动强度,提高生产率等特点。

活动套水环真空泵 652

 0

本实用新型提出的是活动套水环真空泵。真空泵体内通过泵轴安装有叶轮,其内穿插装有水流分配器,在叶轮内侧或水流分配器外侧镶嵌装有活动套,也可同时安装。由于本实用新型的叶轮内腔内镶嵌有叶轮内套,所以能够定期更换,从而能够使叶轮与水流分配器保持在最佳的状态下工作,当间隙增大后,只要更换叶轮内套就能够如同新的水源真空泵一样使用,从而,免除整体更换。有利于节约资金、材料、能源和工时,并不会导致停产造成损失。适宜在机械领域水源真空泵在选矿及其它需要真空时使用。

设在旋流器沉砂管道上的缓冲装置 1036

 0

本实用新型属于选矿设备技术领域,特别涉及一种设在旋流器沉砂管道上的缓冲装置。包括旋流器沉砂管道,其特征在于在旋流器沉砂管道上设有缓冲装置,此缓冲装置由设有进矿口和出矿口的缓冲箱,设在此缓冲箱内且上边与进矿口的上方相铰接的缓冲板组成。在缓冲箱内铺设耐磨衬板。耐磨衬板为铸石衬板。本实用新型结构简单,延长了旋流器沉砂管道的使用寿命,提高球磨机的作业率,降低生产成本。?

高频三轴椭圆振动细筛 796

 0

一种高频三轴椭圆振动细筛,属于振动筛分机械领域。是为了解决现有高频振动细筛是直线和圆运动轨迹的问题而设计的。振动筛的筛体由多层筛箱上下叠加设置,与连接梁固定后通过剪切弹簧与机架上的承载梁连接。在筛箱的入料端安装布料器;在筛体排料端装有固定在机架上的排料导板和排料漏斗。振动器由三根并列的振动轴组成,每根振动轴的两端均设置有偏心重量相等的偏心块;三根振动轴通过参数相同,速比为1的互相啮合的传动齿轮连接,通过电动机驱动工作。位于中间振动轴的偏心块与两侧轴上对称偏心块的相对位置可以调整。适用于冶金选矿、选煤、化肥、建材、化工及矿物深加工中,对流动性较强的中细或粉状物料进行干、湿式分选作业。

矿浆分散器 1109

 0

本实用新型涉及矿山选矿机械设备,尤其涉及一种矿浆分散器。这种矿浆分散器,包括分散主管(1)和分散管(2),分散管(2)垂直固定连接在分散主管(1)上,矿浆分散器整体中心固定连接在矿浆输送管(3)出口,与矿浆输送管(3)形成通管。本实用新型设计的矿浆分散器,使原来易形成的矿物沉积现象由于矿浆被散射而消除,避免了矿物堆积形成泵池死角,从而保证了矿浆的有效输送。

快速进料的破碎机 1040

 0

本实用新型涉及矿山选矿加工工艺。一种快速进料的破碎机，通过改进破碎机的进料口的结构，使进料口与破碎机的机身呈半环状扣接，以便物料顺利进入破碎机内部的破碎机构(上、下破碎壁)。改进破碎机的进料口形状，在进料口的侧壁上设置有弯曲向下的纹路，在锤头上设置搅拌装置，解决了破碎机作业过程中岩石堆积、破碎机难以消化的问题，提高了破碎机的破碎工作效率。

皮带划伤连接卡扣 719

 0

本实用新型属于选矿厂破碎系统筛分设备领域,特别是一种皮带划伤连接卡扣,由下方连接片,与此下方连接片作固定连接的两个上端设有内螺纹的全扣桩,扣压在此全扣桩上端的上方连接片,与此全扣桩上端的内螺纹作螺纹连接的平帽螺丝所组成,在此上方连接片中设有螺丝孔,全扣桩上端插入此螺丝孔中。下方连接片和上方连接片为由外形相同的、由耐磨钢板制成的连接片。平帽螺丝嵌入上方连接板中。本实用新型的皮带划伤连接卡扣,能降低皮带划伤的处理时间,减少工人的体力劳动,延长皮带的使用寿命,保证生产正常运行,降低经济损失。

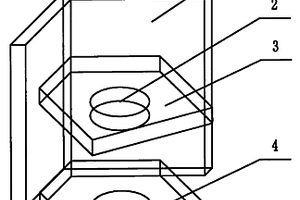

用于带式输送机上转角漏斗与溜槽装置 915

 0

本实用新型属于选矿厂带式输送机转运设备的技术领域，特别涉及一种用于带式输送机上转角漏斗与溜槽装置，包括卸矿漏斗和受矿漏斗，卸矿漏斗的出口与卸矿圆形法兰相焊接，此卸矿圆形法兰中心设有卸矿通孔，受矿漏斗的进口与受矿圆形法兰相焊接，此受矿圆形法兰中心设有受矿通孔，卸矿圆形法兰与受矿圆形法兰通过一组螺栓紧固件固定连接，卸矿通孔与受矿通孔相连通，受矿漏斗的底端设有矿料转运溜槽，此矿料转运溜槽出口位于受矿带式输送机的皮带上方。本实用新型的优点：结构简单，设计和制造容易，对受料带式输送机来说受料均匀不偏折，减少了带式输送机跑偏的因素。

端盖内置式滚筒 974

 0

本实用新型公开了一种端盖内置式滚筒，由筒体和端盖构成，端盖圆周外缘嵌在筒体内部。采用上述结构，由于端盖圆周外缘被筒体所覆盖，在分选过程中始终对其进行保护，使得端盖不易被磨损，大大延长了滚筒的使用寿命，减少了端盖更换所带来的运行成本增加，选矿无法连续作业等诸多问题，增加了经济效益，提高了工作效率。

带有偏心振动装置的振动筛 641

 0

本实用新型涉及选矿技术领域,特别是一种带有偏心振动装置的振动筛,包括振动筛筛体、筛网、筛上料出口、振动器,其特征在于所述的振动器为偏心振动装置。所述的偏心振动装置由电动机,与此电动机相连接的转动轴,设在此转动轴上的偏心轮,将此转动轴连接到振动筛筛架上的轴承座所组成。所述的电动机与转动轴相连接方式为:电动机的输出轴上设有小带轮,此小带轮通过皮带与转动轴上的大带轮相连接。由于本实用新型的偏心振动装置为设在筛体以外的电动机带动偏心轮撞击筛体,使筛体产生高频振动,这种产生高频振动的方式简单可靠,使用寿命长,维修工作简单易行。

新型电磁滤液缸 746

 0

新型电磁滤液缸，是选矿滤液泄出装置的改进 设计。它的主要部件是气水分离器、三通阀和滤液 缸。气水分离器经三通阀与滤液缸连通，三通阀采 用电磁目动控制，在磁力作用下，活塞切断或接通气 水分离器与滤液缸的气路，使气水分离器中的滤液 排入滤液缸中，再由滤液缸向外排出。新型电磁滤液缸只有一个滤液缸体，结构简单， 占地面积小。是适用于矿山滤液系统和有真空过滤 的行业不可缺少的设备。

履带式凹型槽板铺料辊压机 977

 0

本实用新型公开了一种履带式凹型槽板铺料辊压机,主要由压辊和装有一节节凹型槽板的履带组成,铺料装置将待粉碎料铺平在履带上装的凹型槽板内,装有料层的凹型槽板由履带拖动送入上下压辊间,物料在压辊的挤压下被粉碎。通过履带将凹型槽板内的物料不断送入压辊间进行粉碎,粉碎后的细料随履带运到尾部卸下。该机能粉碎石灰石、砂岩、煤炭等中硬度物料,待粉碎物料的粒度尺寸及水分可稍大,铺料均匀,运行稳定可靠,压辊挤压时不漏料,粉碎效果好,能耗低。可用于水泥厂、选矿厂等需要对物料进行粉碎的部门。

强磁前直线除渣筛 756

 0

本实用新型涉及选矿设备技术领域,特别是一种强磁前直线除渣筛,包括给矿管、下矿管、排渣管,其特征在于由与给矿管相连接且底部设有布矿口的布矿箱,设在此布矿箱内靠近布矿口处的挡板,与布矿箱的底部相连接的直线筛箱体,设在此直线筛箱体内的直线筛框架,与此直线筛框架的上面相连接的细筛,与此直线筛框架的下面相连接的条形筛,设在直线筛箱体头部和尾部的挡渣板,设在直线筛箱体底部的排矿口和排渣口组成。布矿箱的底部设有2～8个布矿口。布矿口处的布矿箱底面设有耐磨层。细筛的筛上出渣口与排渣口相衔接。直线筛框架的尾部上翘一定角度。该直线除渣筛具有可降低尾矿,易清理,节能降耗,不污染环境等特点。

带有阶梯形接缝的组合式矿浆溜槽 700

 0

本实用新型属于选矿厂浓缩大井给矿用矿浆输送装置的技术领域，尤其涉及一种带有阶梯形接缝的组合式矿浆溜槽。它由头段溜槽，一组中段溜槽和尾段溜槽组成，头段溜槽由两个头段侧板和头段矩形底板组成，头段侧板形状为由直角三角形，中段溜槽两个中段侧板和中段矩形底板组成，中段侧板形状为平行四边形，尾段溜槽由两个尾段侧板和尾段矩形底板组成，尾段侧板形状为直角梯形，头段斜边和中段斜边及尾段斜边之间均相互平行，头段、中段及尾段矩形底板之间为锯齿形接缝连接，头段、中段及尾段斜边为阶梯形接缝连接。本实用新型可有效地改变矿浆溜槽接缝处受力方式，减少高速流动矿浆对矿浆溜槽接缝处的冲击与磨损，延长矿浆溜槽的使用寿命。

半自磨机闭路磨矿控制系统 899

 0

一种半自磨机闭路磨矿控制系统，属于选矿厂控制技术领域。该系统包括第一调节阀、第一流量计、第二流量计、第二调节阀、第三调节阀、第一压力计、第二压力计、电流表、电耳、第一皮带秤、第二皮带秤和控制器。第一流量计输出端、第二流量计输出端、第一压力计输出端、第二压力计输出端、电流表输出端、电耳输出端、第一皮带秤的输出端、第二皮带秤的输出端分别与控制器输入端连接，第一调节阀输入端、第二调节阀输入端、第三调节阀输入端与控制器输出端连接。本实用新型不需要操作工操作，节省人力成本，自动化程度高，各操作变量调整及时精确，半自磨机的功率及处理量波动小，生产稳定。

用于高温矿石造浆的搅拌装置 735

 0

本实用新型属于选矿工艺设备的技术领域。尤其涉及是一种用于高温矿石造浆的搅拌装置。它包括搅拌槽体和回转搅拌器及驱动装置，搅拌槽体的上端设有槽体上盖，此槽体上盖上设有给矿口和负压收集口，搅拌槽体内腔上部设有隔板，此隔板将搅拌槽体的内腔分割成搅拌造浆腔和除尘腔，此除尘腔与呈环形分布在腔外壁上的一组高压水雾管相连通，搅拌造浆腔与造浆给水管相连通，隔板上设有与通矿口和一组透气孔。本实用新型采用封闭式矿石造浆作业，并将造浆过程中产生的粉尘通过隔离及密闭腔内抑尘等两种方式进行深度处理，改善作业环境，防止大气污染排放。

陶瓷过滤机滤饼刮刀装置 928

 0

本实用新型涉及选矿厂陶瓷过滤机的辅助设备，具体地说是一种陶瓷过滤机滤饼刮刀装置。所述刮刀装置安装在弯板上，包括刮刀、刮刀座及刮刀架，其中刮刀架的一端可拆卸地与弯板连接，另一端与刮刀座固定连接，所述刮刀具有呈120度分布的三个刀片。所述刮刀座上设有刮刀安装槽，所述刮刀插设于刮刀座上的刮刀安装槽内。本实用新型更换刮刀和调整间隙简单易行，刮刀靠到滤板上不损伤滤板表面。

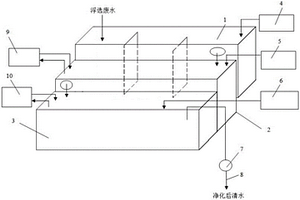

菱镁矿浮选废水净化系统 987

 0

本实用新型公开了一种菱镁矿浮选废水净化系统，包括沉淀池、吸附池和蓄水池，所述吸附池包括呈阶梯状依次由高到低排列的一级吸附池、二级吸附池和三级吸附池，所述沉淀池的溢流口与一级吸附池的进水口通过管道连接，所述一级吸附池的出水口与二级吸附池的进水口通过管道连接，所述二级吸附池的出水口与三级吸附池的进水口通过管道连接，所述三级吸附池的出水口与蓄水池的进水口通过管道连接。本实用新型菱镁矿浮选废水净化系统工艺简单，易行，处理成本低，处理周期短，废水净化效率高，可以去除95%以上的污染物，废水净化后可以用于选矿工艺各个用水点，提高水资源利用率，具有较好的社会效益和经济效益。

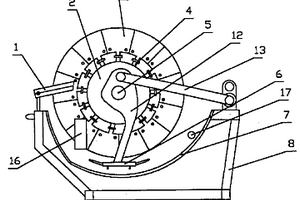

转辊、溜板组合高压电选机 838

 0

一种转辊、溜板组合高压电选机,属于选矿设备领域。是针对现有的磁选和浮选设备存在投资大、建设周期长、生产成本高和尾矿品位高的不足而研制的。电选机主要有由储料斗、馈料辊、和布料槽组成的馈料系统;由电晕电极、静电极、接地转辊和毛刷组成的电晕菏电分选系统;由接地溜板、漏斗形溜槽和带负高压电的椭圆形辊子组成的精矿、尾矿溜板分选系统。矿料经馈料辊和布料槽均匀地分布到接地转辊上,进入电晕区。导电性能好的矿料经静电极吸引,进入精矿溜板分选系统再次分选;非矿料吸附在转辊上,被毛刷刷掉,进入尾矿溜板分选系统再次分选。具有投资少、效率高和精矿品位高等优点。可广泛应用于黑色矿山企业,同时也适用于有色矿山企业。

磁力脱水槽自动控制调节装置 1098

 0

本实用新型提供一种选矿用的磁力脱水槽的自动控制调节装置,主要是由传感器,调节器、驱动机构、执行部件所组成,其特征是:调节器接收传感器反馈电磁波信号经参数调节后,传递给驱动机构,驱动机构启动执行部件来自动控制调节矿浆液面层,实现降低尾矿品味,减少金属流失的目的,可在铁矿物选别及脱泥作业中广泛应用。

铁矿废水自动吸铁砂机控制系统 898

 0

本实用新型属于选矿机械，特别涉及一种铁矿废水自动吸铁砂机控制系统，由单片机控制电路组成，其特征在于它包括单片机U1、放大器A1～A4、光电耦合器U2～U5、三极管N1～N4、二极管D1～D4、电阻R1～R10、电容C1、C2、电解电容C3、固体继电器G1～G4、开关K1～K4、按键PW、电机M1、M2、吸砂网片W1、W2、晶体振荡器Y组成；铁矿废水自动吸铁砂机控制系统采用单片机控制固态继电器的不同状态来控制系统的通断电达到自动控制，网状吸砂片可以水平移动和上下翻转，实现自动，节省人力、物力，吸砂效果好。

矿浆取样管道样点清透装置 740

 0

本实用新型涉及一种矿浆取样管道样点清透装置,其特征在于:是由带继电器的电机、转盘、连杆、刮刀组成,转盘与带继电器的电机及连杆的一端连接,连杆的另一端设有刮刀,刮刀置于开口的样点立管内。本实用新型矿浆取样管道样点清透装置,在选矿生产过程中能有效避免因为样点堵塞造成的指标波动,能保证试样的连续性、代表性,减轻了工人的劳动强度。

用于冶金机械的筛矿装置 980

 0

本实用新型涉及冶金技术领域，且公开了一种用于冶金机械的筛矿装置，包括筛选箱，筛选箱内壁的一侧与支撑框一端固定连接，支撑框中部内壁与支撑杆中部外表面滑动连接，支撑杆一端通过U型架与伸缩外管一端固定连接，伸缩外管另一端内壁与伸缩内杆一端外表面套接，伸缩内杆另一端与筛选板底部一侧固定连接。该用于冶金机械的筛矿装置，通过滑杆在滑框中部内壁不断滑动，使滑框通过第二限位杆配合第一限位杆带动连接架不断纵向移动，使筛选板不断进行纵向移动，使筛选板顶部的矿石不断移动，达到了在筛选矿石时可使矿石在筛选板上不断移动，避免矿石堆积在筛选板上的效果，解决了在筛选时矿石会在堆积在筛选板上停留不动的问题。

SLon高梯度立环脉动磁选机矿浆液位超声波控制装置 634

 0

本实用新型属于选矿设备技术领域，尤其是涉及一种SLon高梯度立环脉动磁选机矿浆液位超声波控制装置，其特征在于包括设置在磁选机液位斗内的随液位上下浮动的浮体，设置在磁选机液位斗上方的超声波距离变送器，设置在磁选机旁侧的自动化控制操作箱，设置在尾矿管道上的电磁阀。本实用新型结构简单，能够克服原装置的缺点，可实现远程（异地）操作，操作起来更加方便快捷、省时省力，节省人力，故障率低，手动和自动两种模式可互相切换操作，提高设备生产能力。

磁选柱上升水装置 1062

 0

本实用新型属于选矿设备技术领域，尤其是涉及一种磁选柱上升水装置，其特征在于包括设置在磁选柱内且沿中心轴线方向的护套管，从上至下设置在此护套管上的分配器Ⅰ、分配器Ⅱ和分配器Ⅲ。本实用新型的磁选柱上升水装置，在磁选柱内部设置三层三种不同形式的上升水分配器，通过不同形式的冲散、上升水方式，可以将形成磁团聚的物料充分打散，联合磁选柱磁系作用，将物料充分分离，提高精矿品位，同时降低尾矿品位，提高回收率。
