本实用新型属于选矿厂固体物料输送技术领域,特别是一种重型板式给矿机带式粉料清理装置,包括粉料清理带式输送机、重型板式给料机头部漏斗和重型板式给料机中部支架。粉料清理带式输送机位于重型板式给料机回程链板的下方,粉料清理带式输送机通过与其上托辊和下托辊两端焊接的支座与重型板式给矿机的中部支架焊接。重型板式给料机头部漏斗靠近粉料带式输送机的头部滚筒一侧设有粉料收集口。重型板式给料机的中部支架为一种高支架,支架的高度能够满足粉料带式输送机的安装。本实用新型配置合理、结构紧凑、操作简单、安装方便、不额外占用高差、投资低、能够用重型板式给料机的头部漏斗将重型板式给料机所输送的物料和重型板式给料机漏下的粉料同时收集。

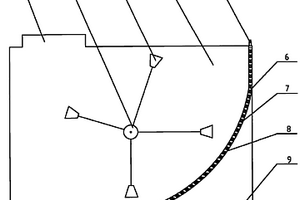

本实用新型涉及选矿设备技术领域,特别是一种可调式箅条破碎机。包括上部设有进料口且下部设有下料口的箱体、设在此箱体内的主轴、与此主轴做固定连接的锤头,其特征在于在箱体的两端分别设有两个弧形轨道,在此两个弧形轨道之间设有筛分装置,在箱体的上部设有压扣,此压扣与筛分装置的上端相靠接,筛分装置由箅条,设在此箅条之间的高压弹性块所组成,此筛分装置与两个弧形轨道做滑动连接,两个弧形轨道的一端与箱体一侧的下部相连接,其另一端与所述箱体另一侧的上部相连接。本实用新型的特点是缩短了工艺流程。提高了破碎机的工作效率,提高了产品的合格率,降低了能耗和生产成本。
本实用新型属于冶金选矿技术领域,尤其是涉及一种浓缩机排泥管道出口流量指示装置,其特征在于包括设在管道口的固定部和活动部,固定部包括设置在管道口下方的转动轴,设置在管道口侧部的限位装置,活动部包括与转动轴相铰接的挡板,与此挡板通过连杆相连接的指示标杆,设置在此指示标杆底部的配重块。本实用新型的浓缩机排泥管道出口流量指示装置,岗位工人在地面上就可以观察到高处矿仓中的管道出口的流量情况,使设备的日常维护变得更加方便和安全。
本实用新型属于选矿设备技术领域,尤其是涉及一种磁选机尾矿槽,包括磁选机,一组磁选机尾矿排出管,尾矿槽,其特征在于在所述的尾矿槽的上口设有一组圆锥导流槽,此一组圆锥导流槽通过一组支架固定在所述的尾矿槽上口,所述的一组磁选机尾矿排出管伸入所述的一组圆锥导流槽内,所述的尾矿槽两侧的主板上部向尾矿槽内侧倾斜。本实用新型结构简单,制造安装方便,成本低廉,能够有效防止磁选机尾矿在进入尾矿槽内矿浆四溅,改善了工人的操作环境,节省了冲洗地坪的水量和工人的劳动强度,有广泛的应用前景。
本实用新型涉及一种多功能电磁极板分选槽,其特征在于:在柱型分选槽的上部设置柱槽给矿斗和柱槽溢流管,下部设置给水管,底部与浓度传感器连接,并设有排精矿阀门和执行器,在柱型分选槽内装有封闭式电磁极板;水平分选槽的上部设置尾矿溢流管,底部与排中矿阀门连接,在水平分选槽内水平装有封闭式电磁极板,柱型分选槽通过柱槽溢流管与水平分选槽的下面连接;倾斜型分选槽与水平面倾斜,呈20-90度角,并设有封闭式电磁极板,在倾斜型分选槽的顶部设有倾斜槽给矿斗,底部设有倾斜槽排精矿管、倾斜槽排尾矿管和分隔板。本实用新型具有结构设计合理、系统安装使用方便、单位时间内处理能力大等特点,适合大型选矿厂的系统配套使用。
本实用新型公开了一种用于冶金选矿细筛筛面能提高筛分效率的高效条缝筛板,由筛条和与其相接的连筋及边框组成,筛条宽度A大于0.1毫米小于等于1.1毫米,即0.1毫米
本实用新型公开了一种沉没式分级机,属于矿机辅助设备制造技术领域,包括分级机本体,分级机本体一侧设置有溢流槽,溢流槽下端固定连通有溢流管,溢流管固定连通有过滤箱,过滤箱下端开设有螺纹孔,螺纹孔内螺纹连接有集渣盒,过滤箱安装有出浆管,过滤箱内端固定连接有过滤网,且过滤网位于螺纹孔左侧并与之相邻,过滤网左端中心处安装有从动齿轮,过滤网右端中心处固定连接有转动块,从动齿轮与转动块之间固定连接有传动轴,过滤箱上端开设有矩形孔,可以实现有效过滤分级机溢流槽内流出矿浆内的木渣及大颗粒杂质,降低对后续选别作业的影响,有利于提高选矿技术经济指标。
本实用新型公开了一种刮料式铁矿物尾矿回收机,涉及矿山选矿设备技术领域,包括电机座和筒体,所述电机座上表面固定连接有搅拌电机,所述搅拌电机输出端固定连接有辊轮,所述辊轮中部设置有皮带一端,所述筒体外表面两端均固定连接有固定架,所述辊轮中部设置有皮带另一端,所述筒体上端中部设置有精矿槽。本实用新型中,落入筒体内部的精矿和水混合成矿浆落到沉淀框内部,矿浆内含有的磷通过浮选法漂浮在沉淀框上端,正反转电机带动螺杆转动,使垂直刮板顺着螺杆移动,将上层的磷从通孔刮到收集框内,完成对磷的回收,通过磁吸板吸住磁性铁矿,从而初步提取出铁矿,剩下的泥浆通过出浆管落入外接收集箱,等待再次提取,避免浪费。
本实用新型属于选矿机附属设备的技术领域,尤其是涉及一种定量定时矿浆自动取样装置。它包括矿浆槽,矿浆槽内设有取样器,取样器与入矿管相连接,入矿管与入矿阀相连接,入矿阀与矿浆缸体相连接,矿浆缸体与矿浆活塞滑动连接,矿浆活塞与活塞杆相连接,活塞杆与气缸活塞相连接,气缸活塞与气动缸体滑动连接,气动缸体与气动阀相连接,气动阀还与出矿阀及气源相连接,出矿阀分别与矿浆缸体和矿浆流出管相连接,矿浆流出管下方设有取样桶,入矿阀、出矿阀和气动阀均与DCS系统相连接。本实用新型可以实现溜槽中矿浆定量、分时自动取样,样品能够准确的反映一个时段的工艺指标。解决人工取样带来的取样局限性。
本实用新型公开了一种干式粉矿预选机,涉及矿石干式预选设备技术领域,它包括机架及安装在机架上的驱动装置、排料箱体和给料器,所述排料箱体的下部具有精矿排料口和尾矿排料口,排料箱体内安装有与驱动装置连接的永磁滚筒,所述给料器倾斜安装在永磁滚筒表面具有永磁磁场的一侧,给料器的一端伸入排料箱体内并置于尾矿排料口中,给料器与永磁滚筒之间有一给料间隙。本实用新型结构简单紧凑、重量轻、维修方便,工作性能可靠,能有效提高入磨矿石的品味,磁选效果明显,有效地降低选矿成本,提高生产效率,适合除高温外的各种恶劣环境下使用并可接入生产线连续运行,满足了市场需求。
磁性矿物分选设备,其技术要点是:磁选柱的底流排矿管与第一搅拌桶的给矿口相连,磁选柱的溢流槽排矿管与二段磁浮选柱的溢流槽相连,第一搅拌桶的排矿管与第二搅拌桶的给矿口相连,第二搅拌桶的排矿管与一段磁浮选柱的给矿斗相连,一段磁浮选柱底流排矿管与过滤装置相连,一段磁浮选柱的溢流槽排矿管与扫选装置的给矿端相连;扫选装置包括二段磁浮选柱或磁选机;二段磁浮选柱的底流排矿管与一段磁浮选柱的给矿斗相连;二段磁浮选柱的溢流槽排矿管或磁选机的尾矿排矿管与尾矿回收系统相连;一段磁浮选柱和/或二段磁浮选柱上设有中矿循环管,中矿循环管上设有脱磁装置与渣浆泵。解决了中磁铁矿选矿磁性夹杂、分选工艺复杂、占地面积大等问题。
本实用新型涉及一种选矿行业细粒分级设备,它是由筛框及平行设置在筛框内的筛条所组成,筛条的长度方向等距离设有筋条,其特征在于在筛框的长度方向两个相应边上分别设有拉筋,在两个相应的拉筋的一侧拉筋上设有连接孔,在另一侧拉筋与连接孔对应的位置设有卡扣自锁件,筛条的表面为凸凹面。本实用新型结构简单,连接方便,延长了被筛分物料在筛片上滞流时间,减少了筛上物料中合格粒子的含量,进一步提高了筛分效率。
本实用新型属于涉及重力选矿设备中的螺旋溜槽截取装置技术领域,特别涉及一种带刻度盘的螺旋溜槽截取装置。包括截取器,设置在螺旋溜槽末端的截取器固定架,其特征在于带测量刻度数值的扇形刻度盘下端通过螺栓与截取器固定架固定连接,所述的截取器固定架顶端设计成半圆形,所述的截取器的下部设计成与固定架顶端半圆形相匹配的弧形,其截取器设置在扇形刻度盘外侧,与截取器固定架转动连接。本实用新型的优点是:由于截取器上设置了扇形刻度盘,在现场操作时,操作员不需携带测量带宽工具,只需通过扇形刻度盘上旋转角度就可推算出当前带宽长度。使螺旋溜槽在生产过程中实现标准化,提高重选作业率,减轻操作员劳动强度。
本实用新型属于选矿设备技术领域,特别涉及一种设有倒漏斗形筛孔的振动筛筛板,包括筛板,设在此筛板中的筛孔,其特征在于筛孔由上部的直孔段和与此直孔段相连接的上小下大的弧形孔段构成。直孔段的高度为筛孔总高度的1/4。弧形孔段的弧度为45°—60°。筛孔的入口和出口为正方形、长方形或圆形。一般情况下,上方工作面筛孔尺寸较下方工作面筛孔尺寸小10%—20%即可。既能保证筛板的筛孔2形状为倒漏斗形,又可保证筛板的强度、耐磨度及开孔率。本实用新型结构简单实用,延长了筛板的使用寿命。使筛分效率提高3%,降低系统循环负荷,使破碎系统作业负荷降低约2%。
本实用新型涉及矿石冶金技术领域,且公开了一种矿石冶金用粉碎机,包括粉碎机本体,所述粉碎机本体的一侧固定连接有L形架,所述L形架的底部固定连接有底板,所述底板的顶面固定安装有移动机构,所述移动机构上螺纹连接有升降机构,所述底板的底部固定安装有支撑腿,所述粉碎机本体包括进料口,电机一,粉碎机外壳,粉碎辊,齿轮一,齿轮二,门栓,过滤网,所述粉碎机外壳与进料口的底部固定连接,所述粉碎辊的一端通过第一轴承安装在粉碎机外壳的内壁,所述齿轮一固定套设在粉碎辊的一侧,所述粉碎辊的另一端贯穿粉碎机外壳与粉碎机外壳活动连接。本实用新型解决了二次装料需要人工手动操作,人工筛选矿石花费时间长的问题。
本实用新型涉及具有降噪耐磨层的泥沙泵管道,由管道本体和固定设置在管道本体内壁上的降噪耐磨层组成;降噪耐磨层由外到内依次分别为耐磨镍铬合金层、粘合剂层、降噪石膏层和粘合剂层;降噪耐磨层通过粘合剂层固定连接在管道本体上。本实用新型所述的具有降噪耐磨层的泥沙泵管道能够增强泥沙泵管道的实际结构强度,降低了管道在泥沙运输过程中受到损坏的可能性,延长了泥沙泵的使用寿命,对煤矿的挖掘和选矿过程意义重大。
本实用新型涉及选矿设备技术领域,且公开了一种矿石筛分机构,包括外框以及固定安装在所述外框内壁的筛板,还包括:第一导流板与第二导流板,分别固定安装在所述筛板前侧面的两侧,其中,所述第一导流板与所述第二导流板的个数均为两个,所述第一导流板与所述第二导流板相对的一端均向下倾斜,两个所述第一导流板与两个所述第二导流板在竖直方向呈交叉分布,且所述第一导流板与所述第二导流板均有三个导流块首尾相接搭接而成;两对凸块,分别固定安装在所述导流块前侧内壁与后侧内壁的两侧;四个第一转轴。本实用新型能够在筛分矿石的过程中,让筛板的各个部分不停的振动,有效防止矿石堵住筛板的筛眼。
本实用新型公开一种新型气动执行装置,包括固定有支架的底座、气缸及踢板;气缸为单杆双作用气缸;气缸两侧通过转轴及轴套连接在支架的下部,其气缸轴与踢板连接;踢板两侧与支架上部轴连接。本实用新型由于是单杆双作用气缸,可靠性高,动作迅速,具有更大推力,检修维护简单,环境适用性强,应用领域广。同时,由于执行部件采用踢板,具有强度高,耐磨损,更换方便等优点,极大的提高了执行装置的工作效率。本实用新型结构简单、设计合理,动作灵活,动作周期短,可靠性高,检修维护简单,对环境适应性好,使得处理量达到30t/h,处理粒度-200+20mm,动作频率1-10次/s,完全满足有色金属矿山的选矿要求,提高执行装置的工作效率。
本实用新型是适用于煤炭、轻纺、造纸、洗毛、选矿等生产系统产生的废水浊酸、弱碱、中性污浊液、以及自然水和被污染的水、或含废气、烟尘水的净化装置。本实用新型的关键设备聚合管(7)和分离器(8)。聚合管的作用是使悬浮物聚合成团片、团粒和团块,分离器的作用是使沉降物达到充分沉降和分离作用。本实用新型处理废水不需占自然地;净化时间短,处理量大,适合于大工业生产;可节大量电和水资源;净化后的聚合物可综合利用。
射流飞溅式喷油嘴,涉及重型机械设备中低速重载开式传动齿轮付润滑的喷射润滑装置的喷油嘴结构改进,解决油气双路混合式喷油嘴的制造成本高,以及气路中的泵阀体元件在粉尘影响下常发生故障,影响设备正常运行,本实用新型创造是依喷嘴体为主,在其上制出集油腔、喷油孔以及射油孔,在喷油孔内安装挡油板,当加压的润滑油从射油孔成柱状高速喷出,打在挡油板上,在挡油板的阻挡作用下,柱状的润滑油变成了细小颗粒状或油雾状从喷油孔喷向齿轮付。该喷油嘴广泛的用于火力发电,冶金选矿、化工、制糖、船舶等大型低速开式传动齿轮付的润滑,成本低、设备故障率低等优点。
本实用新型属于磁铁矿选矿设备,涉及一种电磁铁粉精选器,其特征在于:在筒体的外圆周上布置2~7组大线圈,大线圈的轴线与筒体的轴线重合,在筒体上布置2~4组小线圈,小线圈的轴线垂直筒体的轴线,由2~7组大线圈和2~4组小线圈垂直布置组成聚散磁场。电磁铁粉精选器内的供水水管由供矿斗的中间插入筒体内。本实用新型电磁铁粉精选器,具有结构设计合理,通过由2~7组大线圈和2~4组小线圈垂直布置组成聚散磁场,大、小线圈合理组合,解决了磁性浓聚体散落的不彻底,对一些应剥离的非磁性颗粒产生裹带现象等问题,大大提高了选别精度。
一种偏转盘式全滚动轴承弹簧预紧圆锥破碎机,是针对现有的圆锥破碎机采用滑动摩擦轴承,破碎生产能力小和加工精度要求高的问题而研制的。在破碎机的机体中部有一定心轴,定心轴的上面通过止推轴承和双列圆滚柱轴承装有一个偏转盘;动锥体通过芯轴、双列圆滚柱轴承和止推轴承安装在倾斜的偏转盘上面。定锥体与可调整破碎间隙的上下移动螺纹装置连接,在与圆锥机体之间设置有预紧弹簧组。偏转盘通过伞齿轮和皮带轮带动旋转工作。该机动锥的传动部分全部采用滚动轴承结构,提高了动锥摇摆破碎的转速、动锥体的自转速度和破碎机的破碎能力,具有结构简单、效率高和占用空间小的特点。可应用于选矿、建材、建筑和铺路用石的细破碎作业。

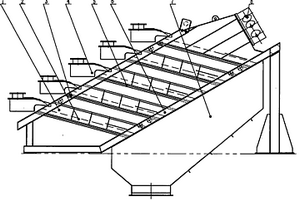

一种倾角可调的液压高频振动筛,属于振动筛分机械领域。解决了振动筛在筛分的过程中筛面倾角调整的问题。筛框的入料端通过铰链与机架连接,筛框的排料端通过液压油缸与机架连接,或者筛框的排料端通过铰链与机架连接,筛框的入料端通过液压油缸与机架连接;筛网通过筛框横梁和筛网张紧机构与筛框连接;在筛框横梁的下面,设置有由液压马达驱动的激振器。所述的液压油缸的缸筒与机架铰接,活塞杆与筛框铰接;液压油缸通过油管与液压系统的管路连接,控制液压马达的流量计和节流阀与液压系统连接。振动筛的筛面倾角可在30~45度的范围内无级调整。具有结构简单、性能良好、调整方便和适应性广的特点。广泛应用于选矿、选煤、化工、筑路等行业。
本实用新型公开了干湿两用复合场尖缩溜槽,它涉及选矿设备技术领域。溜槽本体的下面设置有鼓风箱,鼓风箱的上端连接有鼓风口,鼓风箱的下端连接有出风口,且出风口与溜槽本体的出矿口对齐,出风口的下方设置有电磁铁,溜槽本体的上部形成槽面,溜槽本体的出矿口下方设置有集料器,集料器内安装有分矿板。它能克服现有技术的弊端,结构设计合理新颖,在出矿口增加风力场,一方面可以增加轻重矿物分离效率,另一方面增加轻重矿物分布范围,有利于分矿板位置操作,同时增加磁场,可以防止细粒级磁性颗粒进入轻矿物产品中,一方面增加重矿物回收率,另一方面也提高分选效率。
本实用新型公开了一种选钛矿磁选机,包括机架,所述第一中磁辊装置通过第一储料槽与第二中磁辊装置连通,所述第二中磁辊装置通过第二储料槽与第三中磁辊装置连通,所述第一物料板的底部在第一储料槽的左侧设有分矿板,所述第二物料板的底部在第二储料槽的左侧固定有物料导流组件,所述物料导流组件与第三中磁辊装置连接,所述尾料出口与矿物输送装置固定连接。该选钛矿磁选机,通过第一中磁辊装置、第二中磁辊装置与第三中磁辊装置按照先后顺序一级一级的串并联分选矿物,然后通过物料导流组件来使非磁性矿物质分离;因此,本实用新型设计合理,不仅能够大大提高工作效率,而且能够降低企业生产成本,使得精矿产品及尾矿的等级得到提升。
本实用新型属于选矿设备领域,尤其涉及一种螺旋溜槽均衡给矿分矿装置,包括给矿器,均匀设置在给矿器外周的四管分矿器,所述的四管分矿器通过分矿管与给矿器连接,在分矿管的端部设有下矿嘴,并插入四管分矿器内,其特征在于在所述独立的四管分矿器之间设有连通管,使各自独立的四管分矿器形成连通状态,有效解决螺旋溜槽四管分矿器分矿不均的问题。使矿浆从给矿器中经过分矿管流入与分矿管连通的四管分矿器中,再经过下矿嘴均匀下矿到溜槽中。稳定了螺旋溜槽的操作因素,提高选别效果,实现均匀下矿。
本实用新型公开了一种溢流液面水平调整装置,包括沿溢流口外壁将溢流口环绕的带体,带体两端接头处设有紧固件。使用时,将本实用新型通过紧固件紧箍在倾斜的溢流口的外壁上,使带体上沿水平地环绕在溢流口上沿上,并保证带体上沿略高于溢流口上沿。这样,溢流水就会以水平的带体上沿为界面流出,从而将溢流液面调平。本实用新型无需对整个设备进行调整即可将溢流液面调平,方便灵活,省时、省力,降低了劳动强度,确保了选矿效果,避免了资源的浪费。本实用新型结构简单、设计合理,体积小、结构紧凑,适用范围极广,添补了此类装置的空白。
