本实用新型公开了一种采矿用勘测装置,其结构包括底座、U型板、动轮、手推架、线缆和收纳机构,本实用新型的一种采矿用勘测装置,通过在底座顶面设置了收纳机构,电机通过连接轴带动第一齿轮转动,第二齿轮和齿环配合转动带动收纳轴将线缆有序转出,并穿过轴承杆间至通孔伸出,将线缆放置入所需勘测处,以完成对矿洞的实地勘测工作,解决了现有技术的采矿用勘测装置,以人力的方式对线缆进行收放,难以对其快速的收放,费事费力、效率底下,线缆之间容易缠绕,整理操作麻烦,影响勘测的进程的问题。

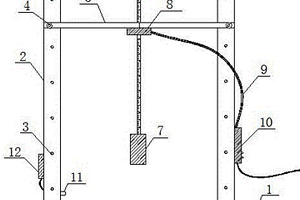

本实用新型涉及一种实验室采矿相似模型动态加载装置,可有效解决实验室采矿相似模型的动态加载问题,其解决的技术方案是,包括固定座、台架、定位梁、导向刻度杆、载荷度量块、电磁吸盘、线路、电磁控制器、红外线感应器、能量识别器。在进行动态载荷对相似模型的影响试验时,利用载荷度量块和导向刻度杆的重量在一定高度下产生重力势能对试验装置施加载荷,为保证装置的有序进行,通过电磁控制器控制电磁吸盘进而控制载荷度量块和导向杆的自由落体运动,利用能量识别器测定冲击能量。本实用新型结构新颖,操作简单,在实验室进行动态载荷对采矿相似模型的影响试验时能够达到很好的实验效果,是实验室采矿相似模型动态加载装置的一项创新。
本发明涉及一种实验室采矿相似模型动态加载方法,可有效解决实验室采矿相似模型的动态加载问题,其解决的技术方案是,包括固定座、台架、定位梁、导向刻度杆、载荷度量块、电磁吸盘、线路、电磁控制器、红外线感应器、能量识别器。在进行动态载荷对相似模型的影响试验时,利用载荷度量块和导向刻度杆的重量在一定高度下产生重力势能对试验装置施加载荷,为保证装置的有序进行,通过电磁控制器控制电磁吸盘进而控制载荷度量块和导向杆的自由落体运动,利用能量识别器测得冲击能量。本发明结构新颖,操作简单,在实验室进行动态载荷对采矿相似模型的影响试验时能够达到很好的实验效果,是实验室采矿相似模型动态加载装置的一项创新。
本实用新型属于挡风抑尘墙体结构技术领域,具体的说是涉及一种采矿区加强挡风抑尘墙,主要是为了提供一种采矿区加强挡风抑尘墙,有效的提高整个墙体结构的基础稳定性能和结构稳定性能,提供了一种采矿区加强挡风抑尘墙,该采矿区加强挡风抑尘墙由若干玻璃钢挡风抑尘单元组成,该玻璃钢挡风抑尘单元包括相邻设置的型钢支架,在型钢支架的底部均设置有加强型混凝土基础,在相邻型钢支架之间均布安装设置有多个玻璃钢挡风抑尘板,在相邻型钢支架的上部之间还设置有加强横梁,在加强横梁上设置有混合喷淋管路,该新型结构设计的采矿区加强挡风抑尘墙有效的提高了挡风抑尘墙体的有效使用寿命,保证了挡风抑尘墙体的使用效果。
本实用新型涉及一种双翼螺旋滚子稳定器,可有效解决提高稳定器使用寿命、减少钻柱在使用过程中产生的周期震动而导致的先期损坏,提高岩屑上返效率的问题,技术方案是,包括本体,本体为中空的柱状结构,本体外壁上有呈上下相间设置两段螺旋翼,所述的螺旋翼是由呈螺旋状设置在本体外壁上的多道凸棱构成的,上下两段螺旋翼之间在本体上开有轮槽,轮槽内固定有滚轮轴,滚轮轴上套装有绕其旋转的滚轮,本实用新型结构新颖独特,简单合理,减少钻柱中的冲击载荷,提高了钻柱中的其它工具的使用寿命,适合于石油、地质、水文、煤矿等钻井中的钻柱稳定器,使用方便,效果好,是扶正器上的创新。
本实用新型公开了一种多功能动态沉积水槽试验装置,包括沉积物混合供给系统、基底可调节的水槽系统、水流循环和水位控制系统、照相和数字建模系统。本实用新型的有益效果为:对陆地、海洋的多种沉积环境综合考虑进行设计,可以动态模拟各类环境变化及沉积响应变化,结构设计合理,具体操作简单、自动化强。在四大系统的配合和调节下即可实现实时变化模拟断裂形成、地形隆升‑沉降对沉积行为和沉积物叠置方式的影响,操作简单,主要是可以模拟更多复杂的地形,为地质工作者研究沉积环境提供了更加多功能的设备,节省了很多的精力。

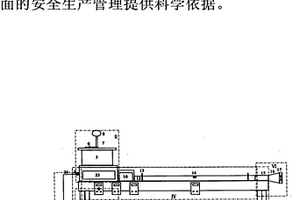

本实用新型涉及综采工作面周期来压坚硬顶板跨落的过程中采空区瓦斯涌出规律的研究。研制一套在室内对综采工作面周期来压顶板跨落的过程中采空区瓦斯被压出过程进行模拟试验装置。寻求煤矿井下综采工作面周期来压时老顶跨落过程中采空区瓦斯涌出的运移规律,为煤矿井下综采工作面的安全生产管理提供科学依据。该模拟试验装置主要包括综采工作面系统单元I、模拟老顶跨落岩块单元II、瓦斯输入系统单元III,瓦斯监测系统单元IV、煤层倾角调节装置单元V和通风控制调节单元VI部分组成。综采工作面周期来压采空区瓦斯涌出的模拟试验装置,是在室内对综采工作面周期来压顶板跨落的过程中采空区瓦斯被压出过程进行模拟的试验装置。能够模拟不同地质条件下老顶垮落形成周期来压过程对采场瓦斯涌出的影响规律。寻求煤矿井下综采工作面周期来压时老顶跨落过程中采空区瓦斯涌出的运移规律,为煤矿井下综采工作面的安全生产管理提供科学依据。
本实用新型公开了一种煤层气井水力压裂过程地应力变化模拟装置,包括加载系统、压裂系统以及对加载、压裂参数进行控制的控制系统和对加载过程煤样地应力参数进行测试的测试系统。本实用新型可以模拟不同地质条件,对不同压裂工艺下地应力变化进行测试,对提高煤储层改造效果,促进煤层气产业快速发展具有重要指导意义。该装置测试方法简单、操作简便、成本低、模拟效果好,为煤层气开发提供指导,具有较好的应用前景。

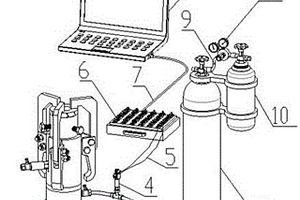

本实用新型属于地质渗透研究领域,涉及一种渗透系数的测量装置及其使用方法。一种已成型试件渗透系数的测量装置,包括渗透仪、储水罐、压力变速器、信号采集仪、计算机、高压气罐;所述渗透仪,包括试件盛装筒,底座套筒与压紧装置。本实用新型提供了一种已成型试件渗透系数的测量装置及其使用方法,其中包括一种可在实验室内测定已成型试件渗透系数的渗透仪,渗透仪使用过程中可防止侧壁渗漏、侧表面的溢流的发生,使得本实用新型具有缩短试验周期,提高试验效率,密封性好,易于操作、试验数据准确的优点。
本实用新型公开了一种用于软煤岩降阻散热仿生钻杆,包括同轴向顺次连接的凹连接件、杆体和凸连接件,凹连接件、杆体和凸连接件内部沿轴向方向具有贯通的空腔,其特征在于:杆体、凸连接件及凹连接件的外圆周表面或者杆体及凸连接件的外圆周表面或者杆体及凹连接件的外圆周表面或者杆体的外圆周表面均匀设置有仿生结构,仿生结构为凹槽和/或凸起。本实用新型针对软煤岩钻进困难的技术难题,考虑煤层地质条件,钻进过程中,应用降阻散热仿生钻杆施工钻孔,实现低阻、低温一体化钻进工艺体系,可有效改善软弱煤岩地层的钻进效果。
本实用新型公开了一种煤‑岩储层排采产水来源及压降路径模拟装置,包括试样夹持组件、地层压力模拟组件、流体供/排组件、信息采集与控制组件;试样夹持组件包括至少一组夹持器,每组夹持器包括煤样夹持器和设在煤样夹持器上方的岩样夹持器;地层压力模拟组件包括油罐、油压泵、分流器、轴压加载缸和围压加载缸;流体供/排组件包括储液箱、加压泵、定量储液罐和模拟井筒。通过本实用新型可以模拟不同裂隙发育特征、渗透率、含水性以及组合方式下煤‑岩储层排采过程中岩层内、层间的流体流动,为相应地质条件下产水来源和压力传播路径的判断提供科学依据。
本实用新型公开了一种焊接式方钻杆,包括上部加厚端部分、中间驱动部分和下部加厚端部分,以及上下部加厚端部分与驱动部分之间的过渡圆锥部分;驱动部分与上部加厚端采用焊接方式连接。上部加厚端带锥体内螺纹,为左旋内螺纹,下部加厚端所带锥体外螺纹,为右旋外螺纹。该焊接式方钻杆,钻杆驱动部分与上部加厚端采用40°~60°的U形坡口焊接方式,比整体锻造降低加工难度,减少热处理变形,可降低钻具生产成本,并能满足实际钻井的需要。该钻杆整体选用保证淬透性优质合金结构钢,皮下硬度≥285HB,耐冲击,适应石油、天然气等行业勘探井、地质井的钻探开发。
本实用新型属于矿山机械设备技术领域,具体提供一种矿用切顶钻机组合迈步装置,采用两根立柱支撑,两根立柱之间通过横向油缸和横向套筒连接,两根立柱互为支撑点,横向油缸的自由伸缩带动横向套筒同步伸缩,两立柱的伸长杆的循环伸缩,实现切顶钻机的迈步式前移;钻机导轨的前段连接在横向油缸的缸体上,后段连接在横向套筒上,通过改变钻机导轨与横向套筒之间的斜撑丝杆的长度来调整钻机导轨的倾斜角度。本实用新型结构简单、移动方便,适应性强且大大减轻了劳动强度,钻机导轨可转动角度大,方便钻机快速准确就位,提高工作效率,既能满足直线状、钻孔间距小以及各种复杂地质条件的切顶钻孔施工,又能满足皮带内侧狭小空间切顶孔的施工。

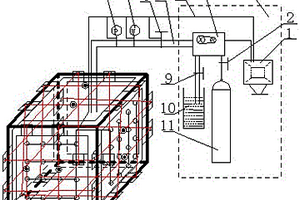

本实用新型公开了一种注浆堵漏模拟试验装置,包括试验箱、灌浆机、注浆管、应力加载系统、甲烷气瓶、量筒,采用注浆加固的采用注浆加固的方法可将破碎煤岩体强度重新粘结为统一的整体,封堵煤体内大量裂隙,是治理井下地质类灾害的最有效的技术手段。本实用新型操作简单、方便,能够在实验室条件下模拟出煤层受力情况下的实际注浆堵漏效果。
本实用新型公开了一种综放工作面三维群组协同放煤模拟装置,本实用新型构建了能够模拟综放工作面不同工艺放煤的群组协同放煤装置,通过液压系统控制液压支架插板的伸缩从而实现任意多个放煤口的打开闭合,通过螺旋杆的转动实现液压支架的移架,放煤步距隔板和泡沫支撑体可以防止顶煤冒落,放煤步距隔板上一个刻度可以代表一个放煤步距,四周有机玻璃板的设置,可记录分析放煤过程中的煤矸运动规律。本装置为研究群组协同放煤方法在不同地质条件下的放煤工艺参数提供了实验室模拟条件,本实用新型可实现多放煤口共同作业,提高放煤效率,可以使煤矸分界面形成一条近似倾斜的直线,减少矸石层混入煤层中,提高顶煤回收率和含矸率。

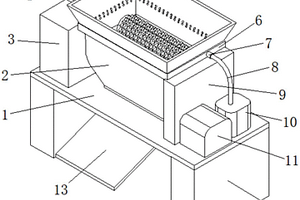

本实用新型属于地质技术领域,尤其为一种具有高效除尘功能的煤矿粉碎装置,包括放置板,所述放置板的表面设置有粉碎箱,所述粉碎箱的一侧设置有吸尘装置,所述粉碎箱的另一侧设置有齿轮箱,所述齿轮箱的一侧设置有电机,所述电机的输出端设置有第二转动轴。通过这样的设置,当推动限制柱时,使限制柱通过滑块在滑槽的内部滑动,从而使限制柱对下料板进行支撑,并且通过限制柱的移动,使下料板的角度发生改变,从而来调节粉碎后煤矿的下料速度,使煤矿更好的从下料板表面滑落,并且设置限位凹槽,使限制杆位于限位凹槽的内部,从而对其进行固定,防止在下料时限制柱滑动,导致下料板跟着移动,从而对下料造成影响。
一种矿山采空区充填秸秆生物产气系统,包括在矿井采空区上方开设有与地面连通的热水进入井、回水井、温度监测井、外源菌注入及菌群监测井以及生物气集输井,采空区内的地面上纵横交错铺设在有不锈钢或铝合金材料制成的保温管路,火电厂的余热水排出管穿过热水进入井伸入到采空区内与保温管路的进水口连接,保温管路的出水口连接有回水管,回水管向上穿过回水井再返回到火电厂,采空区内填充有粉碎后的秸秆。本实用新型利用了矿山地下采空区的良好空间优势,也缓解采空区充填材料不足、成本高等问题,地面沉降带来的地质灾害问题,达到矿井绿色开采的目的;同时利用生物技术把秸秆转化为清洁能源,实现节能减排。
本实用新型公开了一种纳米尺度气体流动规律实验系统,包括置于恒温箱内的夹持器、压力控制系统、抽真空系统、压力压差测量系统、稳压系统、流量测量系统和数据采集控制系统;压力控制系统包括进、出口压力控制单元;抽真空系统包括真空泵和抽真空管路;压力压差测量系统包括精密压力传感器和压差传感器;流量测量系统包括并联连接的第一、第二和第三支路;稳压系统包括压力缓冲罐和稳压容器,数据采集控制系统包括计算机和信号线路;本实用新型切换实验类型和实验条件非常方便,满足从多个角度研究纳米尺度气体流动规律的需要,模拟各种页岩气矿藏的地质现场条件,为页岩气的开采提供理论指导。

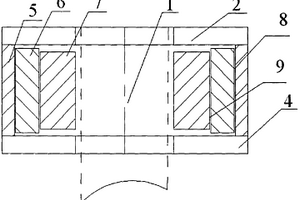

本实用新型公开了一种锚杆受力测定装置,包括上垫圈、下垫圈、初始环、预警环和极限环,三环均为高刚度脆性塑胶材料环,厚度依次增大,高度依次减小。所述的初始环和预警环之间设置有外接缝,所述的预警环和极限环之间设置内接缝。本实用新型的受力测定装置可以对巷道、硐室、隧道围岩锚杆预紧力大小给定以及预紧后受力情况采集测定,根据初识环的破断完成锚杆预紧力大小给定。该装置体积小、结构简单、造价低廉、使用方便,可以实现对工程中所有锚杆的预紧力大小及其受力状况进行测定,为岩土、地质、矿山等巷道、硐室、隧道围岩等地下锚固工程的安全提供保障。
本实用新型公开了一种实用模拟采动影响下油气井变化的装置,在模型几何中心内从上到下贯穿有相似比的模拟井筒,井筒的外壁上粘贴有环形应变片和位移片,应变片和位移片通过导线与应变数据采集系统连接,能够进行模拟煤层开挖条件下的变化对井壁结构稳定性的影响相似试验,在室内试验中演示实际工程问题,并定性获得参数,建立起采动变化与井壁变形的关系,进一步深化对立井井壁破坏机理的认识。该实用模拟采动影响下油气井变化的装置,本模型试验装置能完整准确的反映出煤层开挖采动影响条件下井筒围岩的应力、应变和位移规律,能够为井筒的设计和施工决策提供科学依据,也能为矿井建设中的地质灾害防治提供理论依据。
本实用新型涉及一种双排六棍子扶正器,可有效解决提高稳定器使用寿命、减少钻柱在使用过程中产生的周期震动而导致的先期损坏,提高岩屑上返效率的问题,技术方案是,包括本体,本体为中空的柱状结构,本体外壁上有呈上下相间设置上三棱翼和下三棱翼,所述的上三棱翼和下三棱翼均是由沿周向均布在本体外壁上的3道凸棱构成的,上三棱翼的凸棱与下三棱翼的凸棱在竖直方向呈交错设置,各个凸棱上均开有轮槽,轮槽内固定有滚轮轴,滚轮轴上套装有绕其旋转的滚轮,本实用新型结构新颖独特,简单合理,减少钻柱中的冲击载荷,提高了钻柱中的其它工具的使用寿命,适合于石油、地质、水文、煤矿等钻井中的钻柱稳定器,使用方便,效果好。

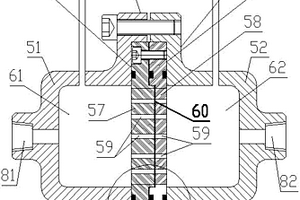

本实用新型公开了一种实验用试样夹持器,包括压差传感器、左罐体和右罐体,左罐体和右罐体通过左连接盘和右连接盘可拆卸压接在一起;左连接盘的右端面上开设有左卡槽,右连接盘的左端面上开设有右卡槽,左卡槽和右卡槽内卡接有孔板结构;孔板结构包括卡接配合的左孔板和右孔板,左孔板和右孔板之间压接有试样;孔板结构将夹持器的内腔分为左腔体和右腔体;所述压差传感器的两端分别连接左腔体和右腔体;左腔体设有进气口,右腔体设有出气口。本实用新型的实验用试样夹持器便于安装、更换试样,能够稳定可靠地固定试样,模拟各种页岩气矿藏的地质现场条件,满足从多个角度研究纳米尺度天然气流动规律的需要。
本实用新型公开一种适用于地表沉陷盆地可伸缩的天然气管道装置,其包括可伸缩柔性套筒、柔性钢绞绳、滚珠以及抗滑桩,其特征在于:所述可伸缩柔性套筒分别嵌套在集输管道两端,两个可伸缩柔性套筒通过柔性钢绞绳相连接,且通过螺栓将柔性钢绞绳与可伸缩柔性套筒连接,通过使用该装置,外侧套筒的变形对天然气管道起到一定的让压延缓作用,降低管道的变形破坏程度;同时可根据管道性能的不同,自动设置柔性钢绳的长度,提高装置的普适性,对不同的管道和地质条件均有较好的实用性。
本实用新型涉及一种隧道挖掘模拟装置,可有效解决模拟隧道挖掘实验装置易变形、过程不连续、偏差较大的问题,技术方案是,实验台体上沿预设的隧道位置铺设有食用硬质材料制成的模拟隧道挖掘主体,模拟隧道挖掘主体的外部铺设有模拟地质条件设置的相似模拟材料,相似模拟材料上设置有声波检测仪,模拟隧道挖掘主体的进口端设置有流速通道,流速通道与设置在实验台体上的培养室相连,流速通道内设置有将模拟隧道挖掘主体和培养室分隔开的截流体,截流体上有设置有可调节大小或数量的通道开关,本实用新型结构新颖独特,简单合理,易生产,成本低,解决了传统3D相似模拟中隧道部位材质硬度低,模拟隧道挖掘过程不连续而引起的数据偏差问题。
一种多功能高压气化实验系统,包括水平设置的基座,基座上设有支架,支架上设有气化炉,气化炉呈顶部敞口的长方体箱体结构,气化炉的长度方向沿左右水平方向设置,基座上在气化炉的前侧和后侧分别设有若干根前立柱和后立柱,前立柱和后立柱的数量相等且前后一一对应,前后对应的前立柱和后立柱上端之间设有位于气化炉正上方的法向加压装置,气化炉的左侧和右侧分别设有进气管和出气管,气化炉内部设有煤层模拟保温结构。本实用新型能够根据目标煤层的地质资料对煤体实现相应的静水压力模拟过程,可以根据目标煤层的深度预设法相压力,亦可以根据煤层深度的变化实现法向加压的变化,能够更好的模拟地下实际气化过程。
