四川有色金属无损检测技术理论与应用

随温度变化的弹性常数测量方法 1050

 0

本发明公开了一种材料高温弹性常数的快速测量方法：通过超声回波的声时特性，分别获取被测试件内超声波纵和横波传播速度与温度的关系式，由介质温度‑超声传播速度‑材料弹性常数三者之间的关联关系，可无损、快速地测量材料高温条件下的弹性常数，具有简单方便、周期短、成本低、适用范围广等优点。

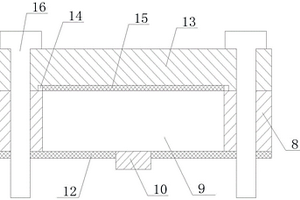

微波器件测试用辅助保护装置 691

 0

本实用新型涉及微波器件测试工具技术领域，具体涉及微波器件测试用辅助保护装置。包括固定底板、下夹持座和上夹持机构，所述下夹持座一体式设置于固定底板顶部，在下夹持座的顶部设有第一器件凹槽和紧固盲孔，第一器件凹槽的两侧设有端子槽，在上夹持机构的底部设有第二器件凹槽，第二器件凹槽的两侧设有压块，在上夹持机构内设有竖直贯穿上夹持机构的紧固通孔，在上夹持机构的底面除去第二器件凹槽、压块和紧固通孔以外的部位设有第一缓冲垫层，在第二器件凹槽的槽底设有第二缓冲垫层，上夹持机构盖合在下夹持座上。本实用新型可以使微波器件在测试过程中与微带线始终保持压紧状态，保证微波器件测试的稳定性、准确性和无损性。

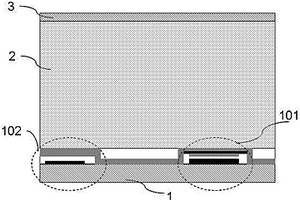

碘化铅光电导层基数字X射线平板探测器 633

 0

本发明涉及一种碘化铅光电导层基数字X射线平板探测器，包括矩阵式薄膜晶体管玻璃基板；光电导层，设置在所述矩阵式薄膜晶体管玻璃基板上；顶电极层，设置在所述光电导层表面。本发明提供的这种碘化铅光电导层基数字X射线平板探测器采用碘化铅材料层作为光电导层，将X射线光子直接转换成电荷信号，实现数字X射线成像，该材料结构和性能优良，制备工艺简单，易于实现低成本、大面积和大厚度要求的连续和稳定制备。因此，本发明提供的数字X射线平板探测器能降低放射医疗成像和无损探测成像成本，而能在放射成像领域内推广和普及。

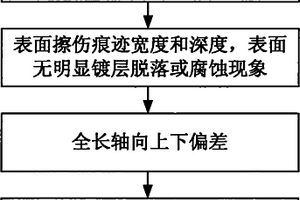

应用于抽油泵柱塞的测量方法 940

 0

本发明公开了一种应用于抽油泵柱塞的测量方法。该应用于抽油泵柱塞的测量方法包括：(a)测量柱塞外径尺寸偏差、直线度、圆度、表面磨损及腐蚀；(b)表面擦伤痕迹宽度和深度，表面无明显镀层脱落或腐蚀现象；(c)全长轴向上下偏差；(d)端部螺纹无损坏或损坏痕迹。本发明通过对抽油泵的柱塞进行测量，从而起到测量抽油泵柱塞质量的目的，且测量精度高，测量步骤简单，所需的成本低。

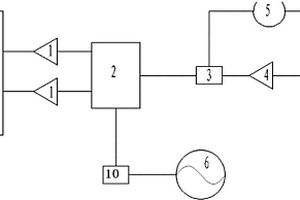

基于啁啾调制相关解调方式和双层光声模型的材料热扩散率测量方法 872

 0

本发明公开一种基于啁啾调制相关解调方式和双层光声模型的材料热扩散率测量方法，所述方法运用强度啁啾调制的激光激励双层样品产生光声信号，并由耦合在双层样品后表面的压电换能器所探测，该光声信号与双层样品中上层材料的热物理特性、上下两层材料弹性性能及厚度、啁啾激励光特性相关；在啁啾激励光特性及上下两层材料厚度已知的情况下，通过将不同上下层弹性性能比和热扩散率的啁啾激光激励参考光声信号与测量得到光声信号做相关运算，则相关峰最大值所对应的热扩散率即为上层材料的热扩散率。本方法为双层样品中上层材料的热扩散率测量提供了一种无损、快速的测量方法。

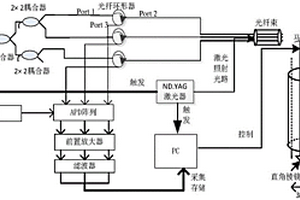

基于光纤光栅阵列探测的内窥镜成像系统及装置 612

 0

本发明涉及一种基于光纤光栅阵列探测的内窥镜成像系统及装置，包括：计算机成像模块、光声信号激发模块、数据处理模块、光纤光栅内窥镜探头模块；计算机成像模块实现对图像重建处理，并将重建后的图像存储和显示；光声信号激发模块发出的光信号穿过内窥镜探头照射待测部位；数据处理模块对接收到的数据进行放大、去噪；光纤光栅内窥镜探头模块实现对光声信号的探测。内窥镜成像系统的探头设计，是基于光纤光栅的反射式传感原理，通过超声微型马达带动直角棱镜的转动，实现对待测部位全方位探测。本发明具有无损、快速的成像优点，能够达到传统超声内窥镜达不到的尺寸，抗电磁干扰能力强，而且易于操作，能量消耗少，成本低。

对流换热系数的快速测量方法 862

 0

本发明公开了一种对流换热系数的快速测量方法，适用于介质表面随温度变化条件的流换热系数测量。该测量方法核心思想是，将对流换热系数的测量转换为求解热传导问题边界未知参数的优化问题，根据介质温度‑超声传播特性，采用超声回波法，基于热传导反问题的求解可快速、无损地测量随温度变化的表面流换热系数；本发明的方法具有测量装置简单、测量周期短、避免传感器与被测试件接触干扰以及测量范围不受传感器耐高温性能限制等优点。

空心微球保气性能在线拉曼测量方法 726

 0

本发明公开了一种空心微球保气性能在线拉曼测量方法，包括：步骤一、基于拉曼光谱仪对空心微球内部燃料气体进行光谱采集；步骤二、对空心微球内部燃料气体进行特征峰面积的数据处理；通过选取合适范围的拉曼光谱，确定峰谱范围后进行峰位拟合，得出特征峰面积；步骤三、获取气压‑特征峰面积的拟合曲线；步骤四、对空心微球内部燃料气体进行在线保气半寿命计算。本发明提供的拉曼光谱法是一种无损、快速而灵敏的测量空心微球内气体保气半寿命的方法，不受球壳材料限制，目前所用的玻璃空心微球和塑料空心微球均适用，可测量空心微球对各种燃料气体的保气半寿命；该方法可在短时间内测量大量样品，受系统干扰小。

测量非透明薄膜厚度分布的双面干涉装置和方法 796

 0

本发明提供了一种测量非透明薄膜厚度分布的双面干涉装置和方法，所述方法设置了两个物光对向、共轴的白光干涉光路，位移台带动厚度标样或薄膜样品沿物光光轴方向步进运动，同时，两个面阵探测器采集厚度标样或薄膜样品表面的形貌信息，通过厚度标样标定两个干涉物镜的干涉焦面间的距离，进而计算薄膜样品厚度分布，应用本方法制成的测量装置，无需辅助夹具，可实现非透明薄膜厚度分布的快速、无损和精确测量。

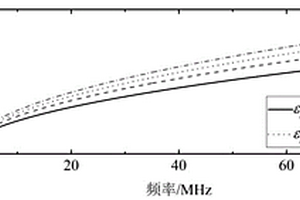

FDR波峰推移测算波速电缆绝缘性能评估方法 716

 0

本发明涉及电力电缆技术领域，本发明采用的技术方案为：FDR波峰推移测算波速电缆绝缘性能评估方法，包括以下主要步骤：S1、首先对电缆整体绝缘性能的评估原理进行分析；S2、其次验证利用频域反射技术评估电缆整体绝缘性能的有效性，并且开展仿真测试；S3、最后验证利用频域反射技术评估电缆整体绝缘性能方法的有效性。通过S1、S2、S3之间的分布配合步骤实现FDR波峰推移测算波速电缆绝缘性能评估，采用这种方法科学性较高，逻辑性较强，一改以往老旧的评估步骤，通过对电缆进行开展定期的频域反射测试并比对定期测试结果来实现电缆整体绝缘性能的无损评估。

基于调制弱值放大技术的相位分布测量装置及方法 905

 0

本发明公开了一种基于调制弱值放大技术的相位分布测量装置及方法，该相位分布测量装置设置有系统前选择态单元、第一相位补偿单元、系统后选择态单元，本发明主要基于标准量子弱值放大技术，以光偏振作为量子系统自由度，采用相位补偿策略，通过设置合适的第一相位补偿单元和系统后选择态单元，可对一个波长以内的任意相位实现高精度测量，是一种新型的、无损的直接光学传感测量技术，适用于生物医学、分析化学、材料学等多个技术领域的相位高精度测量及成像分析，具有重要应用价值。

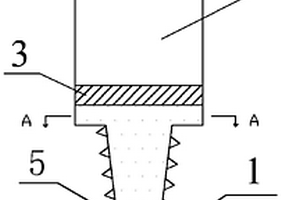

大坝碾压混凝土初凝时间弹性波测试装置 918

 0

本实用新型公开了一种大坝碾压混凝土初凝时间弹性波测试装置，包括锥型螺纹式弹性波传导器和弹性波拾取器；锥型螺纹式弹性波传导器与弹性波拾取器之间设有用于二者连接的分离式连接器，弹性波拾取器上设有数据传输线。本实用新型测试装置传感器利用率高、减少弹性波信号能量衰减、现场布置快速简便、测试精度高、成本低，并且在测试混凝土内无残余物、对混凝土无损害。

测定微纳米炸药晶体粉末比表面积的方法 991

 0

本发明公开了一种测定微纳米炸药晶体粉末比表面积的方法。该方法包括如下步骤：首先将待测微纳米炸药晶体粉末装入石英样品盒，然后做小角散射测试，并对小角散射实验数据进行处理获得绝对强度散射曲线，然后通过Porod拟合和计算获得微纳米炸药晶体粉末的比表面积。本发明的测定微纳米炸药晶体粉末比表面积的方法是一种快速无损测定微纳米炸药晶体粉末比表面积的方法，具有快速、安全、绿色环保的优点。本发明测定的微纳米炸药晶体粉末比表面积是表征微纳米炸药晶体粉末微观形态特征的重要参数，可用于进一步深入探索炸药晶体粉末形态特征对其宏观感度、力学性能、爆燃特性等的影响。

材料微观变形的测试方法 923

 0

本发明提供了一种材料微观变形的测试方法，所述的方法使用对称式衍射实验和双通道声探测相结合的布局，测试整个应力加载过程中样品内部微观结构演化信息，实现了直接对块体材料内部静态和动态微观变形信息的原位无损测量。根据样品晶体结构选定相应测量晶面，并在射线源和探测器对称分布于应力加载装置两侧的几何布局下，通过衍射实验测量不同应力加载阶段下晶面间距和取向方向等静态微观变形信息，同时通过双通道声探头连续探测应力加载过程中孪晶形核和位错开动等动态微观变形信息。本发明的材料微观变形的测试方法，适用于宏观应力加载过程中金属合金类材料内部微观机制过程的监测分析，也可用于测试非金属合金类材料的断裂失效等特征变形信息。

瞬态条件下高温结构内部温度及厚度的同时测量方法 790

 0

本发明公开了一种瞬态条件下高温结构内部温度及厚度的同时测量方法，解决了瞬态条件下结构内部温度和厚度无法同时测量的问题。该方法根据介质温度‑超声传播特性，将结构厚度和内部温度的同时测量转化为热传导问题热边界条件和结构厚度的多参数识别问题。采用超声回波法，获得瞬态传热条件下超声传播时间，通过求解热传导反问题可快速、无损、非接触地测量相关的结构内部温度和厚度。该方法适用于瞬态传热条件下高温锅炉、管道和模具等高温设备相关结构厚度和内部温度的同时测量。

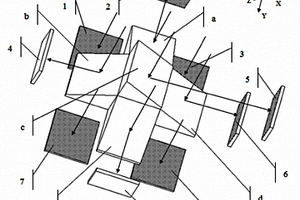

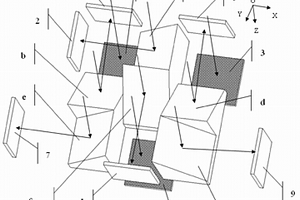

3×3面阵探测器的无缝光学拼接方法 685

 0

一种3×3面阵探测器的无缝光学拼接方法，采用对称式棱镜结构实现像面分光，在光轴垂直透射像面上布置4块面阵探测器，在4个侧面布置5块面阵探测器。拼接结构对称简单，数量少，分布集中，全反全透分光后能量无损失，该无缝拼接方法可应用于航空、航天光学成像、光学探测仪器及设备，特别适用于超大面阵探测器的航空、航天成像光电系统。

利用拉曼光谱测量非化学计量比氧化膜微区应力的方法 861

 0

本发明公开一种利用拉曼光谱测量非化学计量比氧化膜微区应力的方法，包括：(1)在无应力条件下，利用拉曼光谱对不同化学计量比粉体材料进行测量，建立特征拉曼峰强比R与晶格振动峰位ω0的关系曲线；(2)分析待测薄膜的拉曼光谱数据，得到特征拉曼峰强比R′和拉曼晶格振动峰位置ωp，然后根据R′的值利用关系曲线得到对应的ω’0；(3)对粉体材料进行高压拉曼实验，得到晶格振动峰位与应力之间的关系k’1；(4)代入公式σ＝k’1(ωp-ω’0)，得到待测薄膜的应力值。本发明可使拉曼光谱法推广到测量非化学计量比氧化膜的内应力，实现这类薄膜原位、无损的微区内应力测量，准确度较现有的拉曼光谱测量应力方法有大幅的提高。

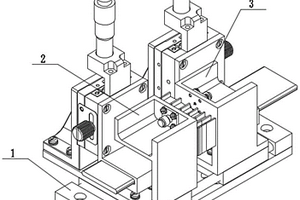

二端口微带器件测试装置 615

 0

本发明公开了一种二端口微带器件测试装置，其包括X轴位移平台、射频连接器载台A、射频连接器载台B、Z轴位移平台A、Z轴位移平台B，X轴位移平台、承托板载台A和承托板载台B、承托板、滚珠弹簧螺丝和待测件载台；其中，所述射频连接器载台A和射频连接器载台B能够在所述X轴位移平台沿X方向移动；滚珠弹簧螺丝设置于所述承托板载台A和承托板载台B的腔体内且位于所述承托板下方；待测件载台位于所述射频连接器载台A和射频连接器载台B之间的承托板上。通过本发明，可快速高效完成器件测试，且使用压接的方法完成微带线的连接，不需要焊接，无损测试；且适用于各种微带线器件，不同长度、不同宽度和不同介质厚度均可使用。

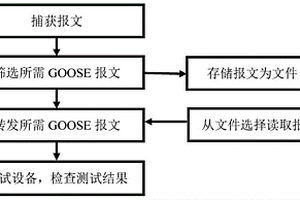

智能变电站接口回路测试的报文筛选捕获方法 1021

 0

本发明公开了一种智能变电站接口回路测试的报文筛选捕获方法，方法为：对捕获的报文结合GOOSE报文内部特定位置存在的特定编码和GOOSE报文内的GooseID信息对GOOSE报文进行筛选，得到测试所需报文；将筛选出的测试所需报文进行存储为二进制报文文件；从存储的报文文件中选择并读取报文内容，将读取的报文内容转发至被测试设备。本发明中，实现实际的二次设备出口报文抓取并储存的功能，基于存储转发的机制，保证GOOSE报文的原始性，不会被任何测试设备更改，且报文捕获存储与转发报文测试设备在时间、地域上完全是独立的，无依赖性。本方法既能保证报文完整无损，又能较大地节约磁盘空间，在离线和非实时情况下发送所捕获并储存的报文对其他二次设备进行测试。

基于S变换的结构光三维面形垂直测量方法 840

 0

本发明公开了一种基于S变换的结构光三维面形垂直测量方法，其进行一次扫描测量即可同时利用S变换取脊和S变换滤波两种方法获得各条纹图调制度值的分布从而实现三维面形的测量。本发明所述的S变换是一种无损、可逆的时频分析方法，与小波变换相比，S变换取脊方法不仅具有多分辨率的特点，其变换系数还与该信号的傅里叶频谱有着直接的联系，可获得比小波变换更为精确的调制度值；与傅里叶变换相比，S变换滤波方法采用高斯窗函数且窗宽与频率的倒数成正比，改善了窗宽固定的缺陷，具有良好的时频分析特性，能更完整地保留被测物体的细节部分。通过本发明解决了现有技术中无法精确地重建被测物体的三维面形的问题，提高了测量精度。

采用全反棱镜实现3×3面阵探测器的无缝拼接方法 753

 0

采用全反棱镜实现3×3面阵探测器的无缝拼接方法，实现了3×3模式共9片面阵探测器组合形成的像面无缝拼接，本发明采用全反棱镜组合实现像面分光，在光轴垂直透射像面上布置3块面阵探测器，在4个侧面布置6块面阵探测器。棱镜结构简单，全反全透分光后能量无损失。像面拼接可由小规模面阵探测器组合实现大规模面阵或超大规模面阵探测器的需求。该无缝拼接方法可应用于航空、航天光学成像、光学探测仪器及设备，特别适用于超大面阵探测器的航空、航天成像光电系统。

测量DKDP晶体氘含量均匀性的方法 969

 0

本发明公开了一种测量DKDP晶体氘含量均匀性的方法。本发明利用ν₁模拉曼频移作为表征DKDP晶体氘含量的参量，通过显微共聚焦拉曼光谱测量系统测量DKDP晶体不同位置ν₁模的拉曼频移获得该晶体氘含量的空间分布，进而可以对其氘含量均匀性进行评估，该测量方法操作简便，降低了仪器测量误差、DKDP晶体表面氘含量衰减、数据处理误差及周围环境等因素的影响，实现了DKDP晶体氘含量均匀性的在线无损测量。

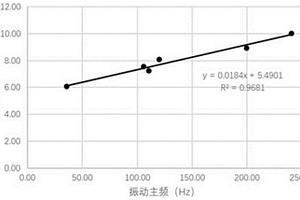

施工现场混凝土硬化监测方法 1046

 0

本发明公开了一种施工现场混凝土硬化监测方法。包括模型试验和现场监测部分；模型试验包括制作混凝土模型、安装激振器和拾振器、制作混凝土抗压强度测试标准试块数块、在混凝土终凝时间到混凝土试件拆模阶段内定期进行混凝土试块抗压强度测定试验，同时进行振动主频监测试验，获得混凝土振动主频‑混凝土抗压强度关系；现场监测包括安装激振器和拾振器，自混凝土浇筑完成后12小时起至，每隔1小时对进行一次振动主频监测，反馈频率接近终凝时间和最佳拆模时间的理论振动主频时，提示拆模。本发明建立混凝土振动主频与混凝土立方体抗压强度曲线，其相关系数大于0.96；本发明能对早龄期混凝土凝结过程进行实时无损监测，便捷、准确地预测提示拆模。

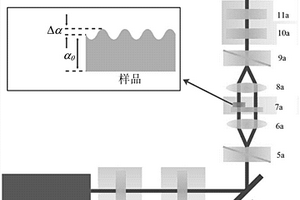

二维材料的晶向测试装置和方法 1007

 0

本发明公开了一种二维材料的晶向测试装置和方法，该装置沿光路依次包括激发光路、位移台和收集光路；激发光路，用于产生径向偏振光，并将径向偏振光聚焦到待测样品上；位移台，用于放置待测样品；收集光路，用于接收待测样品的透射光，并得到透射光斑的光强分布。本发明提出的基于径向偏振光的二维材料的晶向测试方法可以实现二维材料样品晶向的非接触、高效、无损测试，相比于传统二维材料晶向测试技术大大缩短了测量时间，降低了操作复杂度。

圆片尺寸的测量装置 1030

 0

本发明公开了一种圆片尺寸的测量装置。该装置包括：机器人，用于提供圆片测量过程中不同工位的移动，与机器人移动轴相连接的机械抓手，用于提供多种圆片的吸取；托盘机构，用于放置超薄圆片并移动至吸取工位；拍照机构，用于测量超薄圆片的内外径及圆心；测量机构，用于测量超薄圆片厚度。本发明的圆片尺寸的测量装置通过机器人带动机械抓手吸取位于托盘上不同位置处的圆片，实现不同圆片在测量工位的测量，最终根据测量结果放回托盘。本发明的圆片尺寸的测量装置利用机器人带动机械抓手完成了多种圆片无损伤移动，利用拍照机构和测量机构实现内外径及厚度测量，提高了测量精度及效率，可用于用于工业推广。

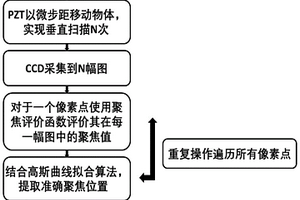

基于聚焦评价算法的结构光微纳三维形貌测量方法 752

 0

本发明是一种基于聚焦评价算法的结构光微纳三维形貌测量方法，传统的基于聚焦评价函数的三维测量方法具有测量系统简单、无损伤等特点，但由于其本质是根据物体本身纹理信息对聚焦程度进行判断，对于表面结构光滑、纹理不足的物体难以测量。本发明提出了一种结合结构光照明和聚焦评价函数的三维形貌轮廓术，可以实现对光滑和粗糙表面共存的物体测量。在测量系统中，将DMD产生的图案投影到物体表面，纵向扫描物体获得待处理图片，对于一个像素点而言，在图像序列中表现为从模糊到清晰再到模糊的过程，其中使用聚焦评价算法定位像素点成像最清晰的图片位置，再结合曲线拟合算法提取精确聚焦位置，遍历所有像素点即可获取物体三维形貌。

自动变焦三维形貌测量系统及方法 906

 0

本发明是一种自动变焦三维形貌测量系统及方法，该测量系统由光源照明系统、第一tube透镜、CCD采集系统、第二tube透镜、分光镜、显微镜头和压电陶瓷组成。该测量方法具体是先纵向扫描物体，然后采集一组携带物体高度信息的图片，接着使用基于拉普拉斯算子的聚焦评价函数解析图片得到像素点的聚焦评价函数值曲线，最后结合高斯曲线拟合算法得到像素点准确聚焦的位置，进而恢复物体三维形貌。本发明具有构思合理、测量方式简单、测量系统结构更为简单、无损伤、效率高、适用广等优点，具有广泛的应用前景。

简单易行的扫描电化学显微镜测试方法 837

 0

本发明涉及一种简单易行的扫描电化学显微镜测试方法，该方法包括加工一个聚四氟乙烯材质的大尺寸电解池和利用热溶胶稳固密封试样，其特点是：固化快、无污染、无毒、粘力强，具有一定硬度、柔韧性和再粘性，可加热熔融再次使用。将电解池稳固于样品台载物板上，用热溶胶密封置于电解池底部的试样边缘。本发明可测试大尺寸多规格样品，测试最大区域为50mm×50mm，测试样品可为金属基体、带膜层和涂层试样及做过其它实验的试样，可为方形、圆形、块体、板状等多形状。测试结束后仅需再次融化热熔胶即可取出样品，保障了样品完整无损性且可再次使用，提高了SECM利用率，扩大了SECM应用范围和领域。该测试方法简单易行，操作快捷。

测量介质导体沉积界面微波表面电阻的装置及方法 939

 0

本发明提供的一种测量介质导体沉积界面微波表面电阻的装置及方法，属于电子学领域，装置包括测试座、校准组件、密封腔和支撑板，测试座包括底端面开放的屏蔽腔、介质柱、输入耦合结构、输出耦合结构和介质支撑装置，待测介质导体样品与测试座构成TE011模式的介质谐振器；分别将校准组件和待测导体样品装配在测试座上，测得对应品质因数，进而计算得到待测介质导体样品的沉积界面微波表面电阻。本发明仅进行一次无损测量即可获得介质导体沉积界面的微波表面电阻，解决因导体层趋肤深度限制而导致无法准确测试介质导体沉积界面微波表面电阻的问题，同时具有较高的测试效率，尤其适合大批量工业化的测试。

基于智能涂层的桥梁钢结构监测系统 628

 0

本发明涉及桥梁结构无损监测，具体涉及一种基于智能涂层的桥梁钢结构监测系统以及桥梁钢结构监测方法。一种基于智能涂层的桥梁钢结构监测系统包括：涂层传感器，该涂层传感器用于设置于桥梁钢结构上；信号输入模块，该信号输入模块与涂层传感器连接；预测模块，该预测模块与涂层传感器连接；信号采集模块，该信号采集模块与涂层传感器连接，用于采集涂层传感器收集到的数据；监测平台，该监测平台与信号采集模块连接，在该监测平台中设置判断桥梁健康的阈值；根据待判断数值低于或高于阈值来判断桥梁健康状况。本发明实现了对桥梁关键构造细节的实时监测以及开裂预警，损伤定位高效准确，有效避免了因疲劳裂纹引起的钢结构桥梁使用寿命折减。
