产品简介：
土壤墒情监测站是一款集土壤温湿度采集、存储、传输和管理于一体的土壤墒情自动监测系统。整机由多通道数据采集仪、土壤水分传感器、土壤温度传感器等气象传感器和软件平台组成。
多通道数据采集仪配置4支土壤温度或土壤湿度传感器，可连续测量不同土层的土壤温湿度情况；配备的土壤水分传感器符合《中华人民共和国水利行业标准SL364-2006土壤墒情监测规范》的TDR（时域反射法）技术标准，便于土壤现场标定测量；土壤温度和湿度传感器采用高精度进口传感器
芯片，测量精度高、稳定性好；功能强大的土壤墒情计算机软件可同步处理多个墒情站点的数据，轻松实现墒情站点之间的组管理。 土壤墒情监测站系统优势：
|
实时采集
|
实现了各遥测点墒情信息的实时采集及自动无线传输到监测平台；
|
|
测报准确
|
采用传感器且系统运作无需人工参与，保证测报工作的准确性；
|
|
无人值守
|
太阳能供电，可连接无线传输模块，适于长期放于野外，防雷、防水、防尘不受环境因素影响；
|
|
扩展性好
|
可扩展开发旱情预测预报、灌区优化配水、节水灌溉等功能，更大程度挖掘墒情数据信息价值；可配多参数气象监测系统
|

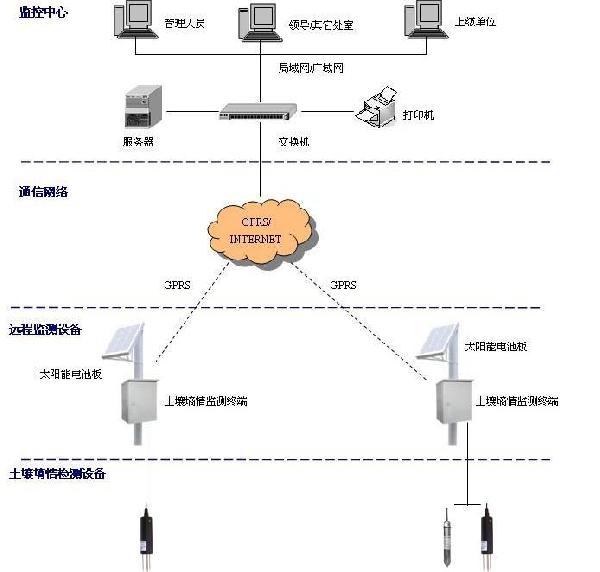

系统拓扑图：
系统配置：
1、墒情自动监测系统主要是针对土壤水分含量和土壤温度进行监测，通过墒情传感器和温度传感器测量土壤的体积含水量（VWC）和温度值。同时，可以根据用户的需求，该系统可以扩展配置空气温湿度、土壤电导率、太阳辐射、二氧化碳等气象传感器。
2、监测数据统一由自动监测站发送到网络数据平台，数据按照统一的格式进行存储，通过图表格式直观展现给用户。
3、可扩展开发旱情预测预报、灌区优化配水、节水灌溉等功能，更大程度挖掘墒情数据信息价值；
4、可以拓展开发苗情旱情监测系统，以对田间苗情、灾情实现自动监测，使管理人员可以远程关注作物生长状况，根据作物在不同生长周期的需求，指导灌溉、施肥、喷药等措施。
|
数据采集器
|
多通道数据采集仪
|
|
传感器
|
1、土壤水分传感器4个测量范围：0~100%（M3/M3）、精度：±3%、分辨率：0.1%
|
|
2、土壤温度传感器4个测量范围：-50~80℃、准确度：±0.3℃、分辨率：0.1℃
|
|
通讯方式
|
1、无线：GPRS（移动、电信）
|
|
供电方式
|
1、太阳能+蓄电池电源供电
|
|
其它可选组合
|
安装支架
|
一、土壤温度传感器功能特点
1、温度采用恒温槽标定（一般厂家无标定设备、即使传感器精度高，但集成变送后，精度、稳定性仍会降低）
2、湿度采用进口高精度工业级芯片
3、一体化设计，扩展性强，可同时选配测量温度、湿度、气压等要素。
4、可扩展无线功能，安装简单、节省布线的人工、材料成本。
5、防辐射罩设计，保护传感器免受强风、雨、雪等恶劣环境的影响，以及防止辐射等因素的干扰，使传感器可真实地感应外界环境变化。
二、土壤湿度传感器功能特点
1、土湿传感器采用《农业气象观测规范》中烘干法标定
2、土湿传感器采用4探针环形结构设计，可以测量环形内的面积，测量面积大、稳定性高（区别于3探针扁形结构、只能测量条形区域，探针测点少，稳定性差）
3、土湿传感器采用ABS工程塑料，抗压强度高，可直接应用于盐碱土壤等恶劣环境（区别于成本低、抗冲击性差的环保PVC塑料）
4、采用远距离485通讯，无外置变送设备，方便穿管预埋、同时抗干扰能力大大加强（解决了传感器485通讯需要外置变送，不方便穿管走线的困境）
5、可选配土湿、土温一化化传感器，方便预埋、布线，节省布线材料、人工成本，同时方便实现气象观测规范中的分层预埋要求。
三、气象数据采集仪功能特点
采用新一代ARM内核 32位处理器，具有快速运算能力，搭载12位A/D采样转换模块和高精度元器件，配合温度补偿、精度修正技术，使数据采集变的更加准确。
1、扩展性强，可扩展16路模拟/计数通道、16路数字I/O通道、4路串口、 1路CAN总线接口、1路U盘存储接口
2、采用工业标准设计、科研级采集仪，适合于各种环境条件。
3、兼容性强，可集成各类传感器
4、支持LED单色屏及彩色触摸屏扩展
5、支持远程开关控制功能扩展
6、支持远程应用程序更新，程序更改、升级，无需返厂
7、支持时间校准功能
8、支持WIFI、以太网、ZIGBEE、光纤、GPRS、卫星等多种通讯方式
9、支持XPH、标准MODBUS双协议切换；方便用户二次开发
10、采样频率：0。5s/次
11、工作电压：8V~40V或AC220V
12、显示形式：图形点阵液晶 192X64
13、内置存储：非易失性内存，可扩展32Mbit。
14、扩展存储：U盘存储2G
15、传感器通道：16路
16、通讯接口：标准RS232、RS485、USB端口
17、通讯波特率：9600bps
18、尺寸：260mm×185mm×80mm
四、 GPRS模块
1、支持双频GSM/GPRS
2、支持使用STK卡
3、符合ETSI GSM Phase 2+标准
4、符合SMG31bis技术规范
5、支持虚拟数据网
6、支持透明数据传输与协议转换
7、支持动态数据域名和IP地址
8、支持图形界面远程配置与维护
9、采用电磁兼容设计，适合电磁环境恶劣和要求较高的应用需求
10、采用先进电源技术，供电电源适应范围宽，设备稳定性高
五、太阳能、市电双电源供电系统：
1、支持过度冲电保护功能；
2、支持放电保护、负载过载、短路保护功能；
3、支持放电保护功能，低电压自动切断功能；
4、可根据蓄电池充电特性，自动调节蓄电池充电电压。
波恩墒情监测3.0软件平台
1、系统基于TCP/IP协议和C/S结构设计，可在2003、xp、win7、win8等系统下稳定运行。
2、支持开机启动、定时关机，实现软件自动化管理
3、支持日志记录功能，记录所有操作记录。
4、二次开发：支持Access/SQL Server 2000 、2005 、2008等数据库存储，方便用户其它软件在数据库中调用气象站数据。
5、数据查询功能：支持任意时间段的各类实时数据、历史数据的查询、导出、打印功能。
6、数据统计功能：支持单要素统计功能：可按年、季、月、日、小时、10分钟或任意时间段进行单要素大值、小值、平均值的统计。
7、数据图表功能：支持全日气象记录曲线功能、数据波形图图等功能
8、实时数据功能：在实时数据窗口可以下载查看实时的气象站数据；并且可以将数据保存在数据库中。
9、历史数据功能：在历史数据窗口可以下载查看采集仪存储的历史数据；并且可以将数据保存在数据库中。
10、定时刷新功能：如果需要定时自动下载数据，设定定时刷新周期并且选择定时刷新，则可以按照设定周期自动下载数据。
11、支持远程控制手动、自动控制各项设备开关功能
12、支持通过网页进行数据浏览功能。
土壤温湿度速测仪功能强大，可用于农业，林业，环境保护，水利，气象等行业部门墒情监测、节水灌溉。可对各种土质的土壤进行野外流动现场测试，快速准确检测土壤容积含水量。不仅能测试土壤表层水分，还能够测试土壤深层水分，能够满足上述行业的科研，生产，教学等相关工作需求。
主机具有采集（土壤水分，温度）、存储、查看历史数据等功能，并可设定采集时间间隔（1分 — 23:59分）自动采集并存储多达10万条数据，通过USB数据线与电脑连接，配套上位机软件功能强大，可以查看数据曲线，而且可将主机中的数据存储为Excel文件，方便用户保存。
功能特点：-体积小巧美观便于携带，大屏幕液晶显示，操作方便。-一键式切换，可以手动记录也可脱离电脑随时设置采样间隔，自动记录数据。-实时显示功能，可存储大于10万条数据，可以在仪器上查看历史数据和采集数据的时间，也可将仪器与电脑连接，通过上位机可以在电脑上实时显示参数曲线。-具有手动、自动和电脑锁定三种模式可选择，三种模式用户可根据需要自行设定。-交直流两用，在野外时可以用电池采集数据，也可用市电长时间记录数据。-断电后已保存在主机里的数据不丢失。-计算机软件具有强大的数据处理功能，可把采集数据形成曲线图，直观显示。也可对采集的数据存储为Excel电子表格文件，方便用户保存和处理数据。
农业环境气象站物联网主机
|
气象监控主机是一款农业环境气象站控制主机。该设备具有可以链接采集我公司任何传感
器,或者485接口ModBus协议类型的传感器设备（大32个节点），如土壤温湿度，空气温湿度，土壤PH，
光照强度，风速风向等；该设备即可通过RJ45网口也可通过GPRS方式将数据上传到监控软件平台,用户可以
通过电脑或APP远程查看监控数据，同时该监控主机还带有,1路ModBus-RTU从站接口也可将数据通过
485通信的方式上传至客户的监控软件或PLC组态屏等；该主机能够外接1台大1024*256点阵的LED屏；
该主机还可具有短信报警功能，采集数据超限后可发短信进行报警，并该主机可通过短信进行远程参数配
置。

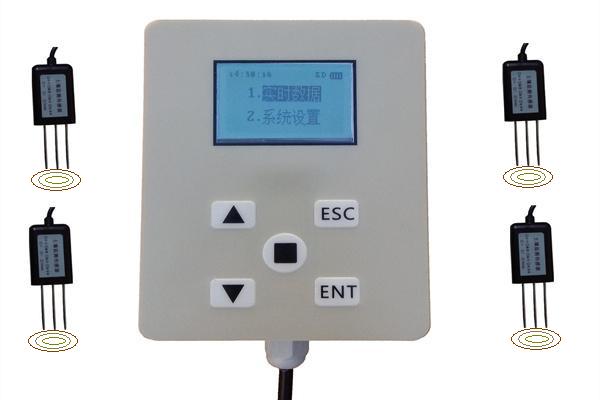

多通道土壤水分记录仪
|
|
一、产品概述
多通道土壤水分记录仪，主要用于农业环境数据的采集汇总，按照用户设定的采集间隔定时采集多个土壤水分传感器数据信息并保存到SD卡内，用户可直接通过电脑查看sd卡内的Excel表格数据，进行实验分析，数据记录方便快捷简单易用，并可连接本公司所有农业环境传感器，同时进行不同类型多个监测单元的记录分析工作一机多用省时省力方便快捷一经退出深受用户好评。
记录仪配备液晶汉显单元设置操作全程可视化，较传统通过计算机设置方式更加灵活方便，采用锂电池供电方式尤为适合偏远地区和无220v交流电源监测站、实验基地等特殊环境使用。
![]()
![]()
二、技术参数
1、显示方式：128*64屏
2、充电器参数：DC8.4V/1A
3、SD卡：4G
4、锂电池参数：DC7.4V/2600mA/h
5、休眠电流：<20uA
6、工作温度：-20～70℃；湿度：0～90%RH
7、储存温度：-30～80℃；湿度：0～90%RH
8、可连接水分传感器数量：1-100
三、产品亮点
可定制添加继电器控制电路，应用上下限控制，如控制外部换气扇，浇灌管道电磁阀，水泵等。
四、适用范围
广泛应用于农业、气象、水利、交通、自动浇灌、教育科研、大气污染、生态检测等部门。
|
|
