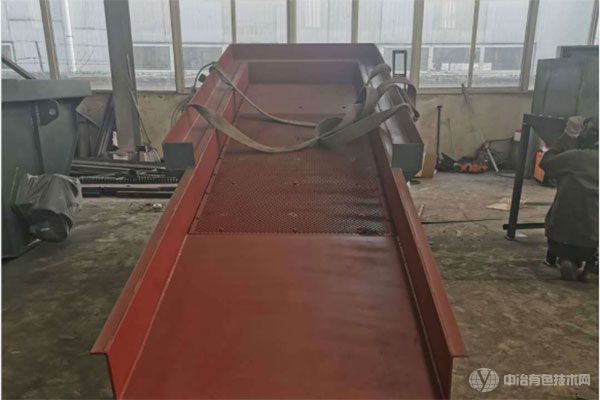

ZG系列振动给料机是一种新型、节能通用给料设备。该机采用新型振动电机做激振源,具有结构简单、紧凑,使用及维修方便,给料连续均匀,料槽磨损小,使用寿命长等优点,常与振动输送机、振动筛、斗式提升机、破碎机等配套使用,用于自动配称、定量包装、自动控制的工艺流程中,是冶金、矿山、电力、建材、化工、机械等行业理想的给料设备。
ZG系列振动给料机是利用新型振动电机驱动,使筛体沿槽方向作周期性直线往复运动来实现均匀、定量给料。ZG系列振动给料机由料体、振动电机、减振装置组成。
1.振动给料机如用于配料、定量给料时,为保证给料均匀稳定,防止物料自流应水平安装,如进行一般物料连续给料,可下倾10o安装。对于粘性物料及含水量较大的物料可以下倾15o安装。
2.可以下倾15o安装。
3.安装后的给料机应留有20mm的游动间隙,横向水平,悬挂装置采用柔性连接。
4.空试前,应将全部螺栓紧固一次,尤其是振动电机的地脚螺栓,连续运转3-5小时,应重新紧固一次。
5.试车时,两台振动电机必须反向旋转。
6.给料机在运行过程中应经常检查振幅,电流及噪音的稳定性,发现异常应及时停车处理。
7.电机轴承每2个月加注一次润滑油,高温季节每月加注一次润滑油。
参数型号 |
入料粒度 |
处理量 |
振动电机型号 |
功率 |
振频 |
双振幅 |
激振力 |
参考重量 |
单点动负荷(Kg) |
ZG-35-90 |
0-60 |
25 |
YZO-2.5-4 |
0.25x2 |
25 |
2-4 |
2.5x2 |
174 |
30 |
ZG-40-90 |
0-60 |
30 |
YZO-5-4 |
0.4x2 |
25 |
2-4 |
5x2 |
184 |
30 |
ZG-45-90 |
0-100 |
50 |
YZO-5-4 |
0.4x2 |
25 |
2-4 |
5x2 |
235 |
38 |
ZG-70-100 |
0-150 |
100 |
YZO-8-4 |
0.75x2 |
25 |
2-4 |
8x2 |
342 |
50 |
ZG-80-120 |
0-150 |
200 |
YZO-17-4 |
0.75x2 |
25 |
2-4 |
17x2 |
372 |
60 |
ZG-90-150 |
0-150 |
300 |
YZO-20-4 |
2.0x2 |
25 |
4-6 |
20x2 |
606 |
80 |
ZG-95-150 |
0-150 |
400 |
YZO-20-4 |
2.0x2 |
25 |
4-6 |
20x2 |
646 |
85 |
ZG-140-180 |
0-150 |
750 |
YZO-30-4 |
2.5x2 |
25 |
4-6 |
30x2 |
1030 |
180 |
ZG-160-180 |
0-150 |
1000 |
YZO-50-4 |
3.7x2 |
25 |
4-6 |
50x2 |
1156 |
200 |
