RS485管式土壤墒情监测仪说明介绍

RS485管式土壤墒情监测仪

RS485管式土壤墒情监测仪

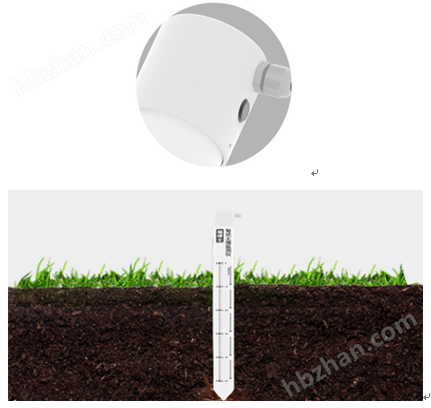

1.产品简介

1.1产品概述

土壤墒情监测仪是一款以介电常数原理为基础的传感器。能够针对不同层次的土壤水分含量以及温度状态进行动态观测，此检测仪可检测3层土壤温湿度状态，上限可检测5层土壤温湿度状态，可快速、全面的了解集土壤墒情信息，科学地制定抗旱调度方案，为正确指挥抗旱救灾提供决策支持，较大限度地减轻灾害损失。产品采用标准的Modbus-RTU485通信，上限可通信2000米，支持二次开发。

产品外壳采用PVC塑料管，可良好的穿透近1G赫兹的高频探测波，不会受土壤中盐离子的影响，化肥、灌溉等农业活动不会影响测量结果，并起到对电路进行良好的保护作用。

产品适用于需检测土壤墒情与旱情信息，或需要实时检测气象、水雨情、墒情、农情、水利工程蓄水引水等场所。

1.2产品特点产品外壳采用PVC塑料管，内部发射近1G赫兹的高频探测波，可以穿透塑料管，有效感知土壤环境。不受土壤中盐离子的影响，化肥、灌溉等农业活动不会影响测量结果，数据准确。传感器的电极没有直接与土壤接触，避免电力对土壤及土壤中的植物的干扰。产品采用标准的Modbus-RTU485通信模式，通信2000米。支持10-30V宽电压充电。1.3技术参数

工作温度	-40℃-80℃
测量范围	土壤湿度	0～%
	土壤温度	-30℃～60℃
测量精度	土壤湿度	±5%
	土壤温度	±0.5℃（25℃）
测点间距	10cm
供电方式	10-30V宽直流供电
外壳使用材料	PVC塑料管
防护等级	IP68
输出信号	RS485（Modbus协议）
功耗	三层		0.7W
	五层		0.96W

1.4产品选型

RS-				公司代号
	5S			检测5层土壤湿度
	3S			检测3层土壤湿度
	3W3S			检测3层土壤温湿度
	5W5S			检测5层土壤温湿度
		N01-		标准Modbus-RTU485通信
			TR-3	管式土壤墒情监测仪

2.设备安装说明

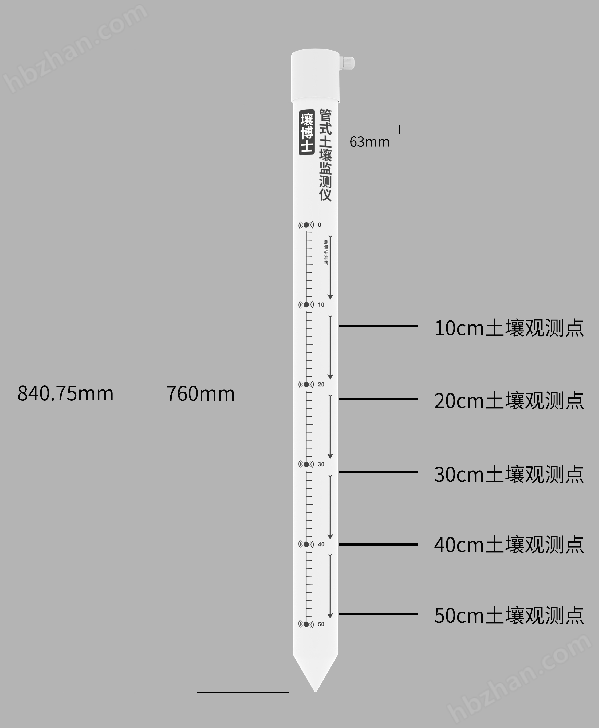

2.1设备尺寸与检测高度

产品采用分层设点的观测结构，地面配置一个温度观测点，地下土壤每隔10cm配置一个土壤温湿测点，观测相对应范围内的土壤温湿度。如下图所示：

2.2设备安装前检查

设备清单：

管式土壤墒情监测仪一台

合格证、保修卡等一份

USB转485一台（选配）

太阳能充电板（选配）

土钻（选配）

自行准备清单

水、水桶、手套（按照个人需求选择）

2.2.1安装位置选择在作物播种后进行设备安装；安装位置需要地势平坦；全面灌溉条件下，优先选择获水较少区域作为监测位置；局部灌溉条件下，选择湿润区域内作为监测位置；选取作物长势均衡并可代表绝大多数作物长势的位置；了解被监测作物的根系分布，一般选择离作物吸水根系较近的位置。

注意：设备安装地点应选择地势相对较高处，防止雨水倒灌进设备内部从而引起设备短路或线路故障。

2.3安装方式

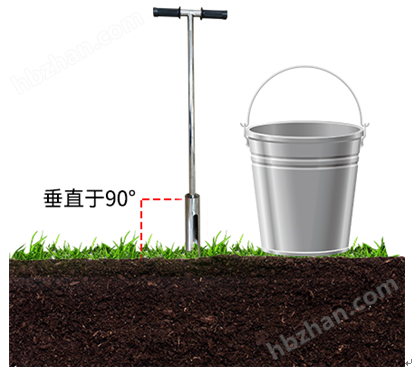

一步：使用土钻在合适的位置打孔

1.将土钻竖直于地面，双手紧握手柄顺时针下压慢速转动。（注意：不要太用力，务必慢速多转几圈，防止钻头跑偏至孔洞打歪）

2. 将取土钻从孔洞中取出，放入桶中将土钻中的土收集到桶中用以下一步和泥浆。（注意：因为钻土因为杂质过多故不做收集）

3. 反复持续上述打孔、取土，并在此过程中尝试性地将传感器轻放入孔洞中（请勿将设备用力触底），以测试孔洞的深度是否合适；若有卡顿，则使用土钻修正，保证传感器放入、取出都比较顺畅；直到孔深与传感器所标识的安装位置齐平，打孔完成。

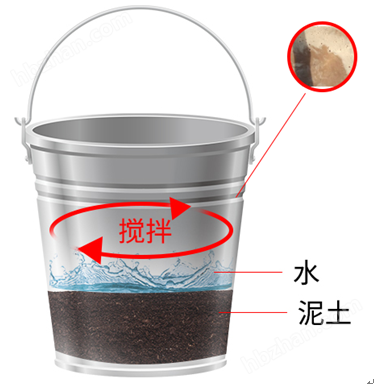

第二步：制作泥浆

1.挑出土钻取出的土壤中的杂质，石子、草根、不容易溶解的土块等。将土壤搓细，以便和泥浆。

2.倒入适量水，充分搅拌至粘稠状；壤土泥浆一般不能稠于“芝麻酱”状；和泥浆完成。

第三步：灌浆安装

1. 将泥浆缓慢倒入孔洞，大概到孔洞1/2的位置；可根据实际情况酌情增减。

2. 将传感器慢慢放入孔洞中，向一个方向慢慢转动并下压，速度过快可能会导致气泡不能被*排出。（注意：再转动下压的过程中不可以上拔传感器，防止气体再次吸入孔中）

3.当传感器安装到正确的深度后，设备周围会溢出一些泥浆，灌浆完成; 此时传感器安装深度与洞口齐平。（注意：将传感器周围3CM以外多余的泥浆清除，防止结块影响水分下渗）

第四步：安装完成

将设备接好电源线和485通信线上电后，设备会发出一声滴的声音后即设备开机，即可正常工作。建议在泥浆恢复正常状态后再进行正常工作。

其他注意事项：

砂土安装要点

砂土安装与壤土标准安装步骤无异，需要注意的是需准备足量的水，不少于5L；在灌浆之前，先把水倒入孔洞中，淋湿整个洞壁，直到孔洞底部有多余的水出现为止。然后按照步骤，将泥浆慢慢倒入孔洞中，大概大概到孔洞1/2的位置。其余安装步骤参照壤土的安装即可。

黏土安装要点

黏土的安装在打孔收集土壤完毕之后，清理杂质后，将黏土在水中浸泡大于4小时，使黏土软化，便于活成比较均匀的泥浆。浸泡完成后搅拌成粘稠状，灌浆即可。其余安装步骤参照壤土的安装即可。

2.3产品接线说明

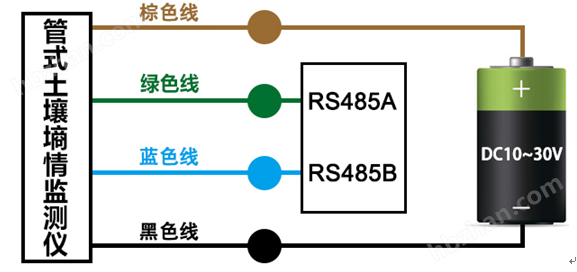

电源及485信号

宽电压电源输入10~30V均可。485信号线接线时注意AB两条线不能接反，总线上多台设备间地址不能冲突。

	线色	说明
电源	棕色	电源正（10~30V DC）
电源	黑色	电源负
通信	绿色	485-A
通信	蓝色	485-B

3. 配置软件安装及使用 3.1 软件选择

打开资料包，选择“调试软件”---“485参数配置软件”，找到

打开即可。注意：在使用该配置软件更改地址和波特率的时候只能接一台设备。

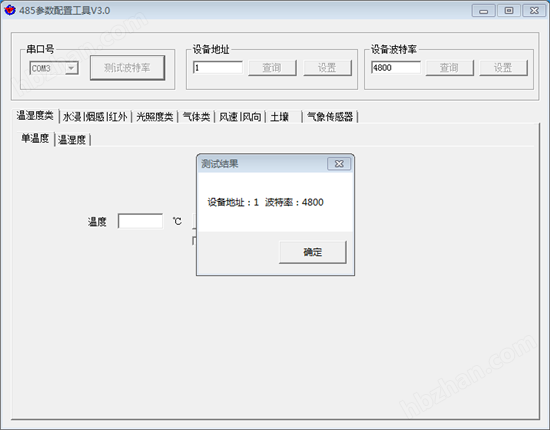

3.2 参数设置

①、选择正确的COM口（“我的电脑—属性—设备管理器—端口”里面查看COM端口），下图列举出几种不同的485转换器的驱动名称。

②、单独只接一台设备并上电，点击软件的测试波特率，软件会测试出当前设备的波特率以及地址，默认波特率为4800bit/s,默认地址为0x01。

③、根据使用需要修改地址以及波特率，同时可查询设备的当前功能状态。

④、如果测试不成功，请重新检查设备接线及485驱动安装情况。

4. 通信协议4.1 通讯基本参数

编码	8位二进制
数据位	8位
奇偶校验位	无
停止位	1位
错误校验	CRC（冗余循环码）
波特率	2400bit/s、4800bit/s、9600 bit/s可设，出厂默认为4800bit/s

4.2 数据帧格式定义

采用Modbus-RTU 通讯规约，格式如下：

初始结构 ≥4 字节的时间

地址码 = 1 字节

功能码 = 1 字节

数据区 = N 字节

错误校验 = 16 位CRC 码

结束结构 ≥4 字节的时间

地址码：为变送器的地址（出厂默认0x01）。

功能码：主机所发指令功能指示，本变送器用到功能码0x03（读取寄存器数据）、0x06（写入寄存器数据）。

数据区：数据区是具体通讯数据，注意16bits数据高字节在前！

CRC码：二字节的校验码。

主机问询帧结构：

地址码	功能码	寄存器起始地址	寄存器长度	校验码低位	校验码高位
1字节	1字节	2字节	2字节	1字节	1字节

从机应答帧结构：

地址码	功能码	有效字节数	数据一区	第二数据区	第N数据区	校验码
1字节	1字节	1字节	2字节	2字节	2字节	2字节

4.3 寄存器地址

寄存器地址	PLC或组态地址	内容	功能码（16进制）
0000 H	40001	一层土壤湿度（实际值的10倍）	03/04
0001 H	40002	一层土壤温度（实际值的10倍）	03/04
0002 H	40003	第二层土壤湿度（实际值的10倍）	03/04
0003 H	40004	第二层土壤温度（实际值的10倍）	03/04
0004H	40005	第三层土壤湿度（实际值的10倍）	03/04
0005 H	40006	第三层土壤温度（实际值的10倍）	03/04
0006 H	40007	第四层土壤湿度（实际值的10倍）	03/04
0007 H	40008	第四层土壤温度（实际值的10倍）	03/04
0008 H	40009	第五层土壤湿度（实际值的10倍）	03/04
0009 H	40010	第五层土壤温度（实际值的10倍）	03/04
07D0H	42001	地址	03/06
07D1H	42002	波特率（0代表2400 1代表4800 2代表9600 bit/s）	03/06
