反击式破碎机

反击式破碎机

682
规格/型号:PF1210
品牌:暂无
应用领域:选矿设备
产地:上海 - 上海
厂家/供应商:上海建冶重工机械有限公司
咨询电话::暂无(请说明信息源自“中冶有色技术网”)
更新时间:2023-12-18
级别:待认证

反击式破碎机说明介绍

反击式破碎机(Impact Crusher)又叫反击破,主要用于冶金、化工、建材、水电等经常需要搬迁作业的物料加工,特别是用于高速公路、铁路、水电工程等流动性石料的作业,可根据加工原料的种类,规模和成品物料要求的不同采用多种配置形式。

主要用途反击式破碎机能处理边长100-500毫米以下物料,具抗压强较高可达350兆帕,具有破碎比大,破碎后物料呈立方体颗粒等优点。广泛应用于建材、矿石破碎、铁路、高速公路、能源,交通、能源、水泥、矿山、化工等行业中用来中细碎物料。

常用来破碎石灰石、辉绿岩、花岗岩、混凝土硬度相对较低的物料。排料粒度大小可以调节,破碎规格多样化。

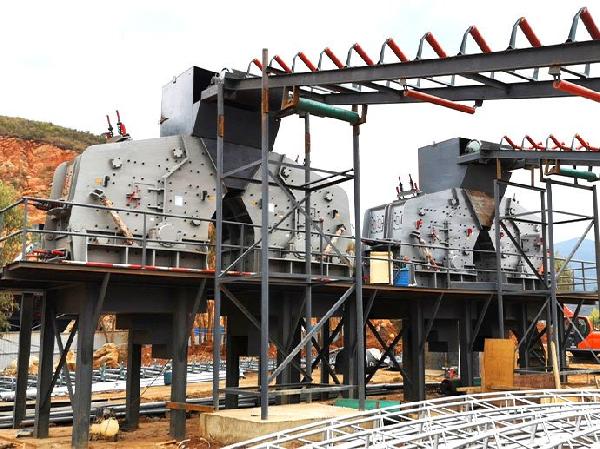

反击式破碎机生产现场

性能优势反击式破碎机是根据工作原理命名的,即利用反击破碎的原理对物料进行粉碎,是一种比颚式破碎机更加细的破碎机设备,在石料生产线中主要用于细碎作业,和颚式破碎机进行合作破碎。反击式破碎机在破碎的过程中有以下五个方面的优势性能。

一、可处理湿物料,有效防止物料堵塞在处理物料含水量过大时,反击式破碎机的进料溜槽和反击板可配备加热装置,防止物料的粘结。反击式破碎机不须配备底部筛板可有效防止堵塞现象。

二、适应物料硬度广泛反击式破碎机的板锤采用机械夹紧结构牢固定于转子上,当随转子转动时具有很大的转动惯量。相对于锤式破碎机(锤头呈悬垂状态),反击式破碎机的转子具有更大的动量,适应破碎更坚硬的物料,们同时能耗较低。

三、灵活调节出料粒度,调节范围广反击式破碎机可通过多种方式调节出料粒度,如调节转子速度、调节反击板和研磨腔的间隙等。间隙调节可通过机械式或液压式进行调节,采用液压调节系统可方便地通过就地操作按钮或运程控制系统完成间隙的调整。

四、易损件的磨损小、金属利用率高反击式破石机板锤的磨损仅在出现在迎向物料的一面。当转子速度正常时,进料会落至板锤表面(打击面),板锤的背面和侧面均不被磨损。即便是迎向物料这一面的磨损也很少。而且底部研磨棒也很容易更换。反击式破碎机板锤的金属利用率可高达45%—48%。

五、备件更换简便、维护费用相应减少反击式破碎机转子上仅安装6只板锤,用设计的专用工具可方便地进行板锤的更换,更换一套板锤的只需一个班次的时间。

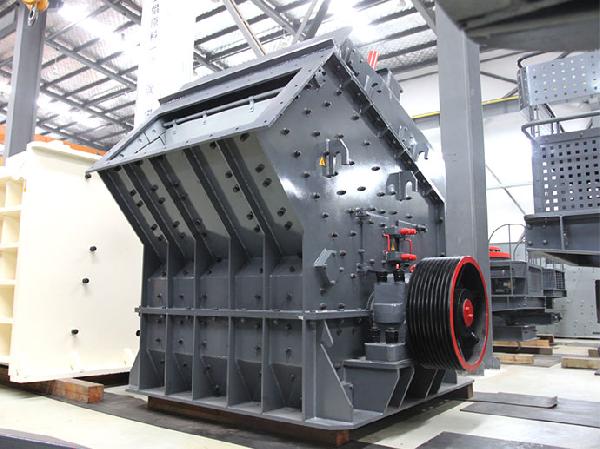

PF反击破产品图

工作原理反击式破碎机是一种利用冲击能来破碎物料的破碎机械。机器工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。

破碎工艺设备的设计具有新颖的设计原理,采用新概念破碎技术,能满足不同物料规格的破碎,完全满足 “多碎少磨”新工艺的要求。“石打铁”原理不仅破碎比大,而且单位电耗低,通过大型的工程证明了在矿物加工领域中本机具有良好的应用前景。

设备构造反击式破碎机包括单转子反击式破碎机、双转子反击式破碎机。其中单转子反击式破碎机结构比较简单,料块从进料口喂入,为了防止料块在破碎时飞出,在进料口进料方向装有链幕。喂入的料块落在篦条筛的上面,细小料块通过篦缝落到机壳的下部,大块的物料沿着筛面滑到转子上。在转子的圆周上固定安装着有一定高度的板锤,转子由电动机经V型皮带带动作高速转动。落在转子上面的料块受到高速旋转的板锤的冲击,获得动能后以高速向反击板撞击,接着又从反击板上反弹回来,在破碎区中又同被转子抛出的物料相碰撞。由条筛、转子、反击板以及链幕所组成的空间称为**冲击区;由反击板与转子之间组成的空间是第二冲击区。物料在**冲击区受到互相冲击而破碎后,继而又进入第二冲击区受到再次的冲击粉碎。破碎后的物料经机壳下部的出料口卸出。

反击板的一端用活链悬挂在机壳上,另一端用调节螺栓将其位置固定。当大块物料或难碎物件夹在转子与反击板之间的间隙时,反击板受到较大压力而使反击后移。

板锤板锤的形状与紧固方式及工作载荷密切相关。板锤的设计应满足工作可靠、装卸简便和提高板锤金属利用率的要求。板锤一般采用高铬铸铁、高锰钢和其它耐磨合金钢制成。板锤的形状很多,有长条形、T形、S形、工形、斧形和带槽式等形状,一般为长条形。

压紧块本零件广泛应用于各类矿山机械上,材质优,性能稳,可根据不同要求制作。负荷试运转完成后,应对压紧块进行必要的调整。压紧块具有化学成分稳定、热处理工艺合理、耐磨性好、强度高等优异特点。压紧块自动装夹机构,机构采用了气缸驱动,连杆机构及直线导轨的方式,实现了压紧块夹持、进给、另一端夹持、同时松开、退回等顺序动作。

零件组成

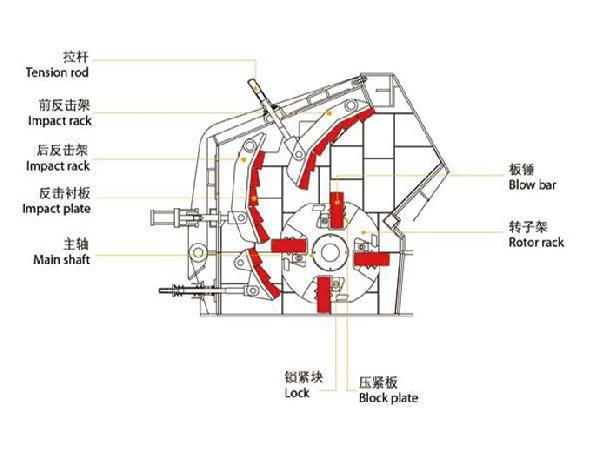

反击式破碎机零部件构成图

反击式破碎机主要零部件有弹簧、栏杆、前反击架、后反击架、反击衬板、方钢、反击衬板螺栓、翻盖装置、主轴、板锤、转子架、衬板、锁紧块、压紧块等。

反击板反击板的作用是承受被板锤击出的物料的冲击,使物料受冲击而破碎,并将冲击破碎后的物料重新弹回冲击区,再次进行冲击破碎获得所需的产品粒度。

反击板的形式很多,主要有折线形和弧线形两类。折线形反击面能使在反击板各点上的物料都是以近似垂直方向进行冲击,因此可获得较佳的破碎效果。圆弧形反击面能使料块由反击板反弹出来之后,在圆心区形成激烈的冲击粉碎区,以增加物料的自由冲击破碎效果。

反击板一般采用钢板焊成。其反击面上装有耐磨的衬板、但也可用反击辊或篦条板组成。带有篦缝的反击面,其产品细粒级含量较少,设备生产能力可提高,省电耗。但存在结构复杂、反击面磨损后难于更换、磨损快等缺陷。

反击式破碎机的转子大都采用整体铸钢制成,结构坚固耐用,易于安装板锤,它的质量大,能满足破碎要求。小型和轻型反击式破碎机的转子也可采用钢板焊接而成。
