烧结板除尘器

1375

规格/型号：DF

品牌：暂无

应用领域：大气治理设备

产地：北京 - 北京

厂家/供应商：杭州南方环境净化设备有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-10-19

级别：待认证

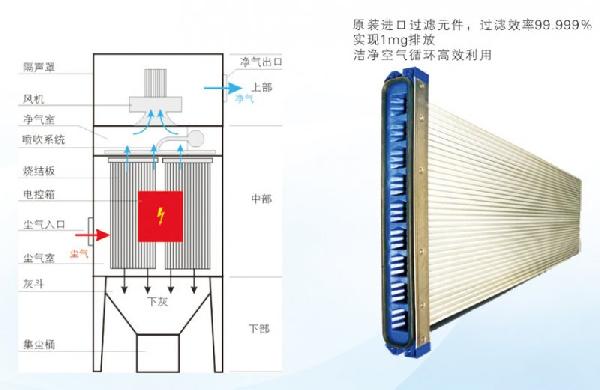

烧结板除尘器说明介绍

产品性能特点：

除尘效率高达99.999%可有效去除0.1微米以上的粉尘。净化值小于1mg/m3；

独特的结构设计，使用寿命长达5-10年；

过滤风速高，有效过滤面积大，体积仅为传统布袋过滤器的1/3；

耐酸碱、耐潮湿，耐墨水；

系统结构简单，维护便捷；

运行费用低、能耗低；有非涂层、标准图层、抗静电图层、防爆型、不锈钢型等供选择；

普通型过滤元件温度高达70℃；

模块化结构，可根据客户现场情况灵活设计；

通过权威机构美国FDA及欧洲BIA认证。

适应粉尘特性：

吸湿性、有毒性、粘性的、致癌的、油性的、磨损的、亲水的、导电的、干燥的、流动性很好、不易成团、憎水性的、可产生静电的、不会自燃的（如有爆炸风险的粉尘需配置安全系统）。


烧结板除尘器型号说明

DF	(A)	1500	-	10	空格	A	Y
>机型代码；DF：立式单机机型DFS：模块化机型	>特殊配置，如无，则次为空；>>安全无：普通型E：防静电型A：防爆型R：抗压+-12000pa>>防腐：无：碳钢S：不锈钢型>>耐温无：工作温度<=50℃T1：工作温度<=70℃T2：工作温度<=100℃（注：字母可组合使用）	>滤板规格，共有4种500mm(1.57㎡)750mm(2.34㎡)1000mm(3.18㎡)1500mm(4.75㎡)（1500mm为常用）附注：滤板材质共4种（不在型号中体现）NT1：普通型70℃NT2：普通型100℃AT1：防静电型70℃AT2：防静电型100℃		>滤板数量注：按机型确定，非连续		>上部形式：G：仅顶盖，无风机A：顶置风机S：顶置风机带隔声罩E：外置风机	>下部形式，如无灰斗（仓顶式），则次为空A:蝶阀/闸板阀 butterfly vAlve/gate vAlveB：集尘桶 dust BinD：集尘抽屉 dust DrawerE：插入式 EmbeddedL：真空气锁装置 air LockerM：气力输送装置 pneuMatic conveyorN：圆法兰（无排灰设备） rouNd flangeP：塑料袋/大袋 Plastic bagR：矩形法兰（无排灰设备） Rectangular flangeS：专用接口 Special interfaceV：振动给料设备 Vibrating feederW：螺旋输送机 screW conveyorY:旋转给料器/电动锁气器/星型给料器 rotarY feederX：重型钢结构支撑（无法细分时）

说明：例如型号为DF(A)1500-10AY的含义：立式单机，防爆型，常温工况，共10块1500mm规格滤板，顶置风机，灰斗下配旋转给料机。泄爆或抑爆、隔爆以及消防系统等保护措施视具体工况而定。如上述型号为DF(A)1500-10G，则说明是无风机的仓顶式单机。

DF单机系列烧结板除尘器规格表

基本型号	过滤面积㎡	过滤速度m/min	处理风量m3/h	阻力Pa	耗气量Nm3/min	本体宽W(mm)	本体深D(mm)	本体高H(mm)	仓顶开孔W2(mm)	仓顶开孔D2(mm)	本体重量t	整体重量t
DF750-6	14	0.8~1.3	672~1092	1500~2500	0.03	1036	1036	1416	950	950	0.5	1.3
DF750-8	18.7		898~1459		0.05						0.5	1.3
DF750-10	23.4		1123~1825		0.06						0.6	1.4
DF1500-6	29		1392~2262		0.07			2120			0.7	1.5
DF1500-8	38		1824~2964		0.09						0.8	1.6
DF1500-10	48		2280~3705		0.12						0.8	1.6
DF1500-12	57		2736~4446		0.14	1294			1208		0.9	1.7
DF1500-16	76		3648~5928		0.19	1036	1496		950	1410	1.0	1.8
DF1500-20	95		4560~7410		0.24	1036			950		1.0	1.8
DF1500-24	114		5472~8892		0.28	1294			1208		1.1	2.0
DF1500-28	133		6384~10374		0.33	1542			1456		1.2	2.2
DF1500-30	143		6840~11115		0.35	1294	2220		1208	2134	1.3	2.2
DF1500-32	152		7296~11856		0.38	1542	1496		1456	1410	1.3	2.3
DF1500-36	171		8208~13338		0.42	1294	2220		1208	2134	1.4	2.4
DF1500-42	200		9576~15561		0.50	1542			1456		1.5	2.6
DF1500-48	228		10944~17784		0.57	1542			1456		1.5	2.6

说明：1.本表中为基本型号,视不同工况配置将增加字母后缀,请参见本图中的型号说明。2.标准机型的工作压力为+-10000Pa,特殊工况可非标设计;3.除尘器本体功率＜O.5kw,配旋转给料机的整机功率≤1kw(不含风机:风机功率将根据除尘系统阻力确定);4.本表中整体重量包含除尘器本体、灰斗和排灰设备、支架和检修平台(图示形式),不含风机重量:带灰斗机型的基础荷载设计应按积灰工况(~整体自重x2);仓顶式布置时,基础荷载设计仅需考虑本体重量的1.5倍;5.耗气量按5分钟的清灰周期计算(可满足大多数工况),如果入口的粉尘浓度较高,则需更大的耗气量(例如气力输送按3倍预留);6.尘气管道流速应按粉尘特性和工况选取,以防粉尘沉降和达到合理的系统阻力,一般可取15-20ms,净气管道流速一般按8-12m/s选取。7.除尘器及其钢支架的标准设计未考虑风管的荷载,因此外部尘气管道和净气管道须另行设置管道支架,并在必要处设置膨胀节;
