电磁立环高梯度磁选机

985

规格/型号：WJD-LH

品牌：万佳德

应用领域：选矿设备

产地：广东 - 佛山

厂家/供应商：佛山市万佳德科技有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-10-20

级别：待认证

电磁立环高梯度磁选机说明介绍

产品特点

1,背景磁场强度高。磁选机的额定背景磁场强度达到1.3T，可分选弱磁性矿物。同时背景磁场无漏点，回收效率高。

2,磁场梯度高。采用新型介质盒通过选择特殊的导磁介质材料和对导磁介质的排列进行优化设计，大大提高了分选区的磁感应强度和磁场梯度，从而提高了对矿物的捕捉能力，使磁分选粒度下限降低。

3,具有较好的节水、节能性能。设备与以往同类设备相比节能20%。

4,励磁线圈采用先进的全封闭绝缘固化处理技术，具有优良的防水、除尘、防腐蚀性能，保证了设备能在各种恶劣环境下工作。同

时线圈采用水冷方式，温升低，大大提高了线圈的使用寿命。

5,转环的转速和冲程箱的脉动冲次均通过变频调节。方便现场人员的操作和调整，更利于获得更好的分选效果。

6,采用液位自动补偿装置，提高了选矿的稳定性。

7,采用隔离变压器，防止设备运行时对电网造成污染，变压器二次输出悬浮，且电压低，使现场操作更安全可靠。

8,具有先进的故障诊断和远程控制系统，实现了设备的智能化运行控制。

立环高梯磁选机有单环的和双环的，有电磁，也有永磁。其中2000mm双立环电磁强磁场选机性能较好，用于分选黄铁矿、褐铁矿等有较好的效果。立环式磁选突出的特点在于其分选环是绕水平轴转动,分选过程的给矿段与卸矿段矿浆的流动方向倒转,分选室内的聚磁介质每完成一次选别过程便随之翻倒一次,使容易堵塞介质空间的杂质及强磁性矿物易于排卸,较好地解决了分选环室的堵塞问题,同时可以减少隔除杂物的辅助设施,简化了工艺流程。

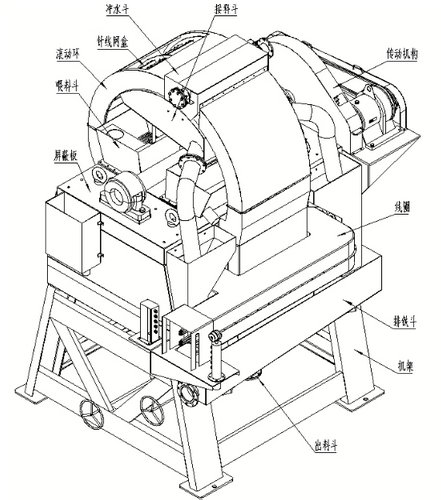

工作原理

工作时矿浆给入位于铁芯间隙磁场区内的分选环的分选室内，此处的网片被磁化，网片盒内磁性介质产生不均匀强磁场，从而能吸附磁性矿粒；非磁性矿粒不受磁力影响随矿浆经网片盒内间隙迂回流进精矿槽。经由磁场吸附的磁性矿粒随环旋转，位移至顶部无磁区，由顶部高压水冲洗令磁性矿粒冲出针盒流入尾矿槽，分选流程依次连续循环。

主要技术参数

机型	磁场强度(GS)	输出电流(A)	线圈功率(KW)	冷却方式	环直径(mm)	产量(T)	主机重量(T)
WJD-LH1500（1T）	10000	1350	47	水冷	1500	20-30	28
WJD-LH1500（1.3T）	13000	1350	54		1500	20-30	29
WJD-LH2000(1T)	10000	1600	60		2000	50-80	39
WJD-LH2000(1.3T)	13000	1600	83		2000	50-80	40
WJD-LH2500(1.3T)	13000	1600	103		2500	75-95	52
