锯齿波跳汰机重力选矿设备

锯齿波跳汰机重力选矿设备

806
规格/型号：JT5-2
品牌：暂无
应用领域：选矿设备
产地：北京 - 北京
厂家/供应商：石城县国邦矿山机械有限公司
咨询电话:：暂无（请说明信息源自“中冶有色技术网”）
更新时间：2023-11-02
级别：已认证

锯齿波跳汰机重力选矿设备说明介绍

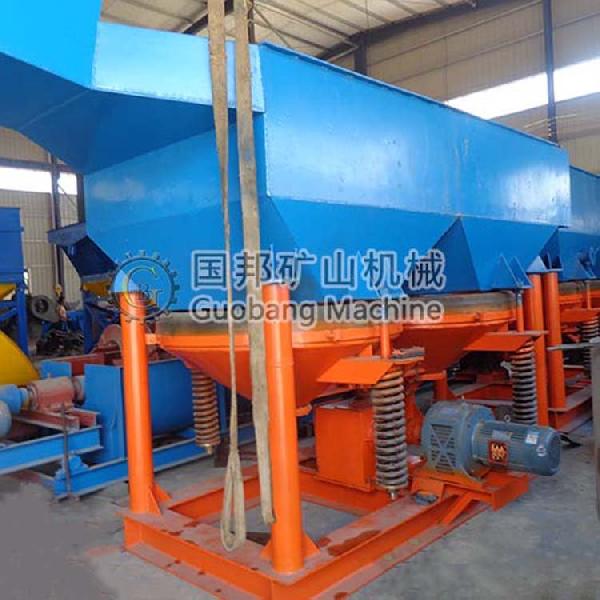

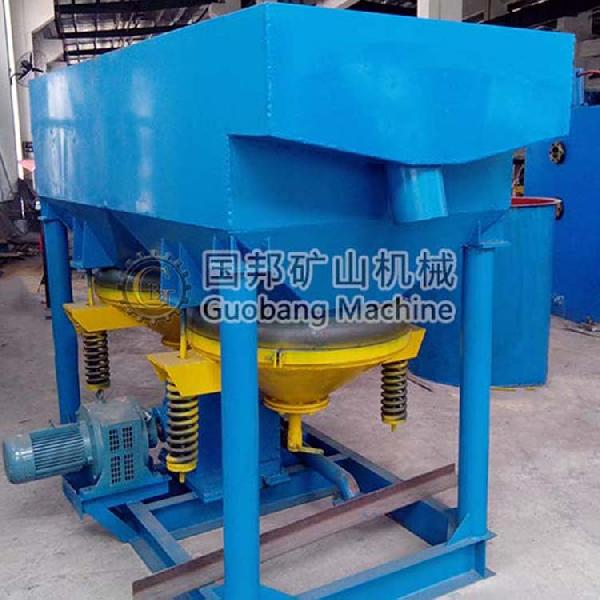

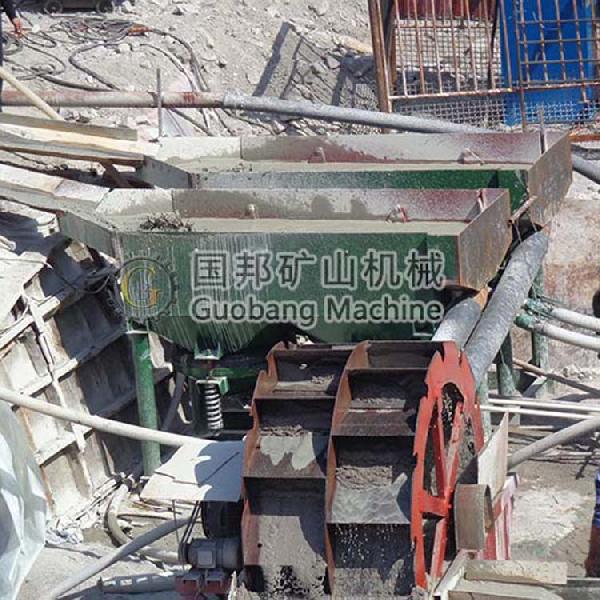

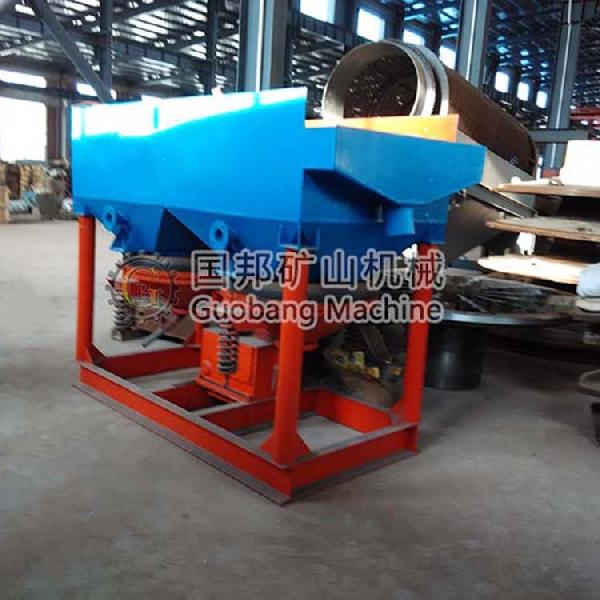

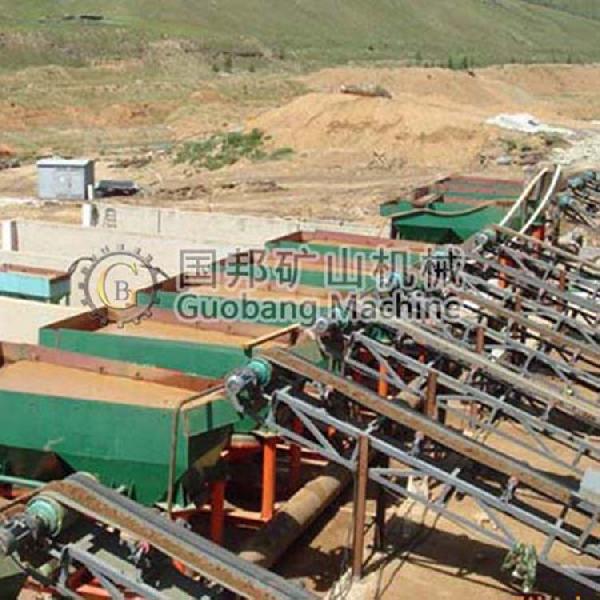

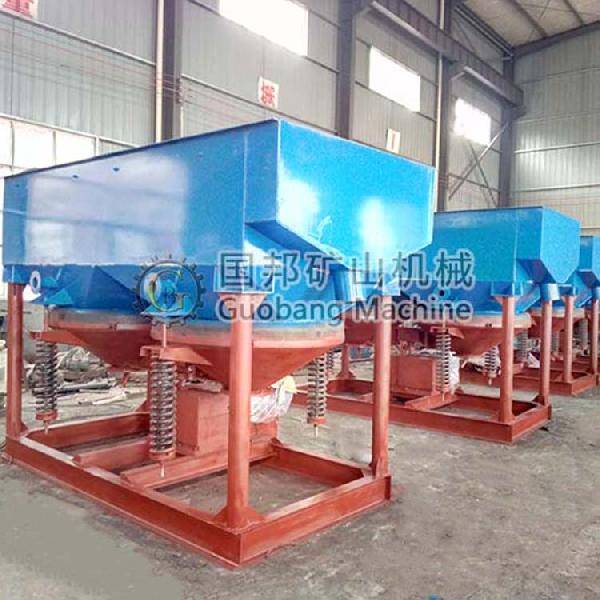

锯齿波跳汰机

锯齿波跳汰机是现代重选设备之一，由于其处理能力大，选别粒度范围广，操作维护简单，作为粗选或精选被广泛用于选别金、锡、钛、赤铁、铁矿、煤等矿物，特别是在锰矿选矿领域中得到了广泛应用。

传统的跳汰机多为圆周偏心驱动，其跳汰脉动曲线多为正弦波形，由于隔膜运动产生的上升、下降水流速度和作用时间基本相同，因此，不利于跳汰床层松散及矿粒按比重分层，从而影响了设备的选别比和回收率。

锯齿波跳汰机是根据跳汰床层理论分层规律，在传统跳汰机基础上进行研制和改进的一种节能重选设备，其跳汰脉动曲线呈锯齿形，使上升水流快于下降水流：上升时间短、下降时间长；克服了正弦波，脉动曲线跳汰机产生的上升、下降水流和作用时间相同的缺陷，增强了床层的松散度，缓解了吸入作用，使矿物中的重矿粒得到充分沉降，大大提高了设备的选别比能力和回收率。其与正弦波跳汰机对比分别提高：Sn 3.01%、W 5.5%、Pb 1.63%、Zn 2.04%；耗水量减少30%-75%，占地面积减少1/3，且冲程可调整，由于采用电磁调整电机进行拖动使冲次可无级调节。其性能达到国内先进水平，是目前较理想的节能重选设备之一。

型 号

性能参数

 JT5-2

（矩形）

 JT4-2

(矩形)

 JT3-1

(梯形)

 JT2-2(矩形)

(JT1070)

 JT1-1

(梯形)

 JT0.57-1

(梯形)
每台室数

 2

 2

 1

 2

 1

 1
冲程(mm)

 15-25

 6.5-20

 10-20

 12-17

 8.5-12

 8.5-12
冲次(次/min)

 80-120

 80-120

 80-120

 80-180

 80-180

 80-180
筛网总面积(m2)

 4．86

 4.33

 3.3

 2.28

 1.04

 0.57
处理能力(t/h)

 12-20

 10-15

 6-10

 8-15

 4-10

 1-2.5
给矿粒度(mm)

 ＜10

 ＜10

 ＜10

 ＜15

 ＜10

 ＜6
筛下补水量(m3/h)

 1-3

 1-2

 1-3

 1-3

 1-3

 1-3
电机功率(kw)

 5.5×2

 7.5

 5.5

 3

 2.2

 1.5
外形尺寸(mm)

 3670×2360×3050

 3600×1850×2600

 3180×2000×2030

 3225×1550×2150

 1822×1190×1915

 1560×820×1550
重量(t)

 5.2

 4.6

 3.2

 1.6

 0.9

 0.61
备注

 以安装形式分左式和右式
