NDJT-3型3T手摇链式静力触探仪

NDJT-3型3T手摇链式静力触探仪

浏览量 1895
规格/型号:NDJT-3型
品牌:暂无
应用领域:暂无
产地:江苏 - 南京
厂家/供应商:南京南地钻探机械有限公司
咨询电话::暂无(请说明信息源自“北方有色网”)
更新时间:2022-11-21
级别:待认证

NDJT-3型3T手摇链式静力触探仪说明介绍

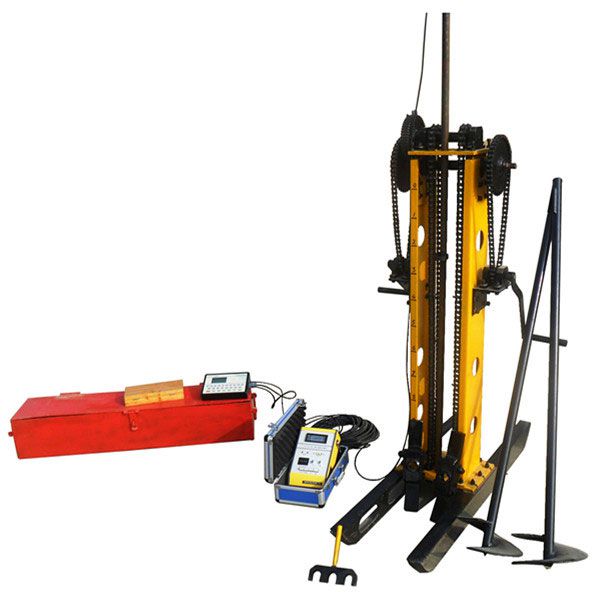

NDJT-3型静力触探仪

一、简介
NDJT-3静力触探仪利用链条机械传动将探头匀速地压入土中,适宜在软土、粘性土、老粘土、黄土、砂性土等地层中测试,利用探头与土层接触时产生的阻力,通过电阻变化信号,传送到地面的测量仪表上。     整机各部件重量轻,体积小、搬运方便,按装方便,工作效率高,能配用不同直径的探杆和探头。
本机结构合理、外形美观,使用时不受电源限制,机动灵活、性能稳定可靠。尤其增加了双人手摇和双臂快摇装置,可以随不同的贯入阻力随意调正人力。为增加贯入力在加粗了链轮轴后,采用8分滚珠进行传动,其极限贯入深度可达30米-35米。此机可与目前国内外厂家生产的人工数字记录仪、静探微机(自动记录仪)等配套并进行量测或记录。
该机可进行土质地基的承载能力或抗剪强度测试,测量地基土的比贯入阻力Ps、锥尖阻力Qc(双桥)、侧摩擦力Fs;也可进行电测十字板剪切试验,求饱和软粘土的不排水抗剪强度Cu,从而为地基基础的设计提供参数(需要配置蜗杆装置、传感器、十字板头)。
该机性能稳定,试验数据可靠,操作方便,并且一机多用,实用性强。广泛用于建筑、交通、水利、电力等部门。
二、产品技术指标
传动方式:轻型链式,两边手摇。
额定贯入力:3t。最大贯入力:4t。
贯入深度:30m。贯入行程:1m。贯入速度:0.8m-1.3m/min。
起拔力:30KN
提升速度:慢速同贯入速度,快速可达4 m/min左右。
探杆:Φ25×1米(或Φ28*1米),优质合金无缝钢管。地锚直径:Φ200、250mm,带稳固可靠的新型地锚夹持器和地锚扳手,稳定可靠,一劳永逸。配用探头:10cm2单桥探头、10cm2双桥探头、电测十字板探头(50×100×2mm)。十字板剪切范围:0~128 KPa。配用电缆线:四芯屏蔽电缆线、八芯屏蔽电缆线。链条:小传动链条:10A—1,68节2条,大传动链条:12A—1,148节2条。仪器:JC-H2型静力触探仪(人工记录仪,单桥探头专用);KE-2101型静探微机(自动记录仪,带U盘,单桥探头专用);KE-2103型静探微机(自动记录仪,带U盘,单、双桥探头都可以)。主机重量:60kg.
三、可选择配置:
1、NDJT-3-1型静力触探仪(单桥人工记录型):主要由主机(整机)、人工记录仪、探杆、单桥探头、地锚、地锚夹持器、地锚扳手、探杆箱、四芯电缆线等组成;
2、NDJT-3-2型静力触探仪(单桥自动记录型):主要由主机(整机)、自动记录仪(单桥静探微机)、探杆、单桥探头、地锚、地锚夹持器、地锚扳手、探杆箱、四芯电缆线等组成;
3、NDJT-3-2型静力触探仪(双桥自动记录型):主要由主机(整机)、自动记录仪(双桥静探微机)、探杆、双桥探头、地锚、地锚夹持器、地锚扳手、探杆箱、八芯电缆线等组成;
4、两用型:NDJT-3-1、2、3型手摇链式静力触探仪+十字板剪切两用仪。
5、另外可选择加配汽油发动机可以实现动力传动,不需人工手摇,快速高效的NDJT-3-QFD型静力触探仪。
