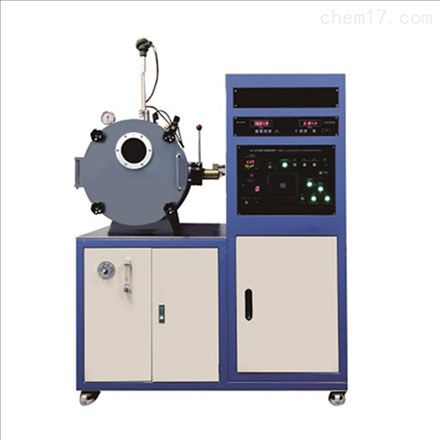

![25KG真空熔炼炉 25KG真空熔炼炉](/uploads/image/20220921/22a0494fb386faf4bf0b54555c548de6.jpg)
25KG真空熔炼炉为周期作业式,可供功能陶瓷,光学材料,碳复合材料,硬质合金,粉末冶金等在高温条件下进行烧结处理,也可在充气保护情况下成型烧结。
25KG真空熔炼炉结构说明
炉体:采用双层水夹层结构,内壁为304不锈钢抛光,外壁为优质碳钢。炉体和炉底组焊在一起,法兰平面开设密封槽。采用“0”圈真空密封,并设水冷装置(防止因温度过高“0”圈老化)。炉体设有抽气孔、旋转电极装置等。
炉盖:采用双层夹层封头结构,内壁为304不锈钢,外壁为优质碳钢组焊而成,炉盖上设有二次加料装置、测温装置、观察孔及屏蔽等。炉架:由型钢组焊成炉架,用于支撑炉体,并做为操作平台,使操作更具人性化。
25KG真空熔炼炉真空系统:由壹台2X-70机械泵配压差阀,壹台K-300油扩散泵配冷阱、充气阀、放气阀、真空蝶阀、真空压力表(±Pa)和真空管路等组成。
中频电源控制系统:中频电源采用KGPS可控硅,电气系统设有过流、过压返馈及保护电路,电控屏箱按西门子标准制作,控温精度高,操作方便。
水冷系统:由各种管道阀等相关装置组成,具有水压欠压、断水声光报警自动切断电源功能。
熔炼装置:炉内的坩埚外部有感应线圈,线圈通过电极引出炉体,当熔炼好后,可通过旋转回转轴承操作机构进行浇注。
型号 名称
电源功率 ***工作温度 频率 坩埚容量 极限真空度 中频电源
ZG-10 真空感应炉 60KW 1650℃ 2500HZ 10KG 6.67*10-3pa IGBT
ZG-25 真空感应炉 100KW 1650℃ 2000HZ 25KG 6.67*10-3pa IGBT
ZG-50 真空感应炉 100KW 1650℃ 1500HZ 50KG 6.67*10-3pa KGPS
ZG150 真空感应炉 200KW 1650℃ 1500HZ 150KG 6.67*10-3pa KGPS
ZG-200 真空感应炉 250KW 1650℃ 2500HZ 200KG 6.67*10-2pa KGPS
