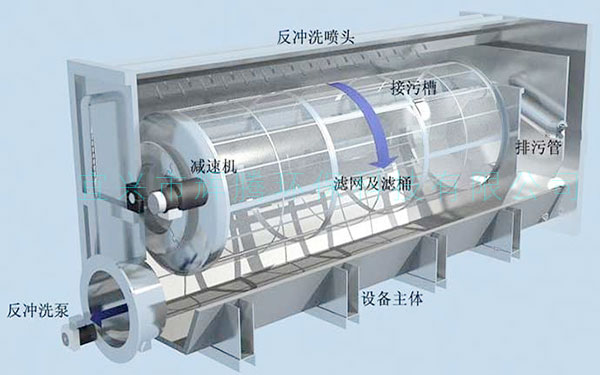

精密过滤设备结构
1）设备主体模块 过滤设备主体结构材质：304L不锈钢 2）核心过滤模块 设备的核心是过滤系统，是由滚筒和滤网组成。根据型号的不同，由8片滤网用螺丝固定在滚筒上。滤网由316L不锈钢通过纤维化技术编织而成，再以先进的点焊技术无缝焊接固定在不锈钢细筋上。过滤器的滤水流程路线要从内到外。 3）驱动系统 每个过滤器包括一个可调节的驱动装置，驱动装置由驱动电机、驱动齿轮、支撑辅轮组成，驱动电机电源380V/50Hz/3相交流电。减速驱动电机的设计寿命不小于10年。设备运行噪声小于≤40dB。 减速驱动电机：采用进口品牌产品。 固定支架及部件：304L不锈钢。 4）反冲洗系统 包括反冲洗泵、管道、喷头、废水收集槽及阀门。每套精密过滤器侧面都安装有反冲洗水收集槽，包括带末端法兰的304L不锈钢管道。 反冲洗系统的功能是使用泵抽取滤后水，通过高压伞状喷射体系统对滤网进行自外对内的冲洗，从而将过滤过程中堆积在滤网内表面的悬浮物清除。反冲洗次数和历时可调，正常的自清洗和淤泥清除过程中，不影响过滤流程。反冲洗系统根据过滤水头自动冲洗或定时反冲洗，同时也可以手动进行反冲洗操作。 5）控制系统 微过滤设备控制系统采用可编程序控制器（PLC）控制，分为手动/自动两种控制方式。集中控制各设备的反洗水泵及减速驱动电机。本地PLC还预留了与上位机通讯接口，通讯方式为以太网通讯协议；将各台设备的运行状况上传至中控以便对其进行远程监控。 实行自动控制和手动控制操作。 控制箱工作电源：380/220V AC，50Hz 防护等级IP65。 起动方式：全压直接启动配电用的空气开关具有短路及过载保护，并设热保护元件用于电机的过载保护。 控制箱内设触摸屏：有开-停按钮，自动-手动转换开关，紧急停车按钮，单项设备的开-停-故障指示，所有控制及保护回路分开，按钮及指示灯相匹配。控制箱配有报警器，当发生短路及电机过载的情况能自动报警； 箱内电气元件均采用施耐德或同级品牌。 所有与机械设备配套的电气控制箱就近设置在设备旁。 控制系统按照工艺设计要求监视和控制设备运转。

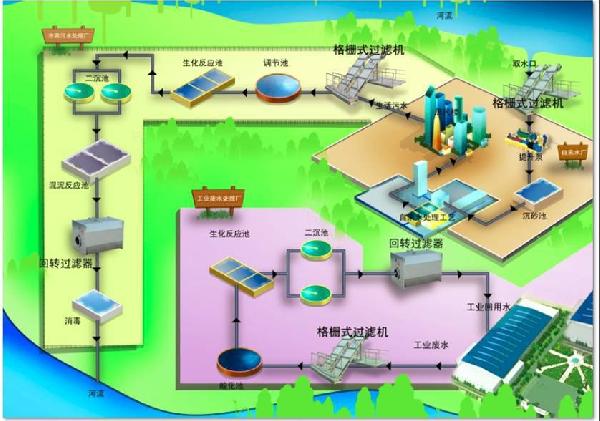

R型转鼓式精密过滤器应用领域： R型转鼓式精密过滤器主要应用于：一级B提升至一级A标准
污水处理： 按照一级B提升至一级A污水处理标准的要求，通过本设备的精准处理，水质可完全达到该标准要求。 水资源回收及循环利用： 通过本设备深度过滤其中的非溶解性悬浮微粒物质，达致水循环再利用目的。 工业应用： 根据不同类型工业的不同要求，本设备可对其用水进行分离过滤处理，使相关水质达到企业使用目的，或符合有关环保的排放要求。
设备技术描述：设备原理介绍 R型转鼓式精密过滤器是一种去除悬浮固体的过滤装置。装置由设备主体模块、核心过滤模块、反冲洗系统、驱动系统、自控系统组成，滚筒上装有可方便拆卸的滤网。 设备为连续过滤，设备内部设有自动启闭开关，当滚筒有水进入时，液位传感器将发出信号，启动减速驱动系统驱动滚筒转动，同时启动反冲洗泵。污水流入空心滚筒内，滚筒上为高强度不锈钢滤网。污水由滤网内侧向外侧流出，污水水中的悬浮物被截留在滤网内侧。冲洗水通过位于滚筒顶部的喷头由滤网外侧向内侧对滤网进行冲洗，冲洗下来的细小颗粒物质由设备内部的反冲洗水收集槽收集，并通过排污管排出设备。当无水通过设备时，设备将自动停止。
