非接触视频引伸计电子万能试验机

非接触视频引伸计电子万能试验机

浏览量 514
规格/型号:暂无
品牌:衡翼精密
应用领域:检测设备
产地:上海 - 上海
厂家/供应商:上海衡翼精密仪器有限公司
咨询电话::15900508204(请说明信息源自“北方有色网”)
更新时间:2025-09-01
级别:待认证

非接触视频引伸计电子万能试验机说明介绍

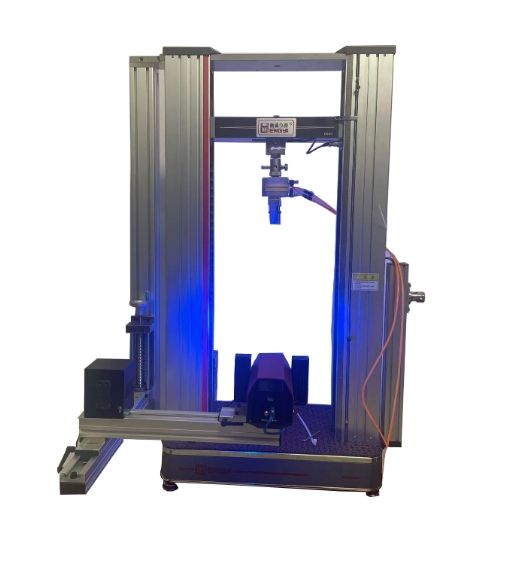

非接触视频引伸计电子万能试验机

非接触视频引伸计电子万能试验机


一、非接触视频引伸计产品简介

视频引伸计是一款基于DIC技术的三维非接触式视频引伸计,引伸计测量头可实现试样加载过程的图像采集,引伸计软件完成对图像的计算,并实时输出测量的变形结果。选配全场测量模块后即可实现全场位移和应变测量。

非接触视频引伸计主要是指用视频的方法测试应变或位移,实时采集拉伸试验机拉伸压缩三点弯曲测试条件下的整个受力图像。通过采集这类显微镜下的图像,结合视频分析软件,可以对这些微观图像进行测量分析。从而达到测量显微变形的目的视频引伸计。

二、   非接触视频引伸计产品优势

1.非接触式测量

2.三维测量

3.不受试样形状限制:板状、棒状、片状、线状、薄膜

4.不受应变范围限制,可测量应变范围:0——1000%

5.不受应变方向限制:可同时实现轴向和横向延伸率测量

6.嵌入式软件,操作方便

7.满足现有JJG762-2007 0.5级精度要求

  三、非接触视频引伸计使用过程

引伸计安装——软件嵌入试验机软件/连接多功能控制器——试验机加载同步传输变形结果

 四、非接触视频引伸计技术参数:

1. 型号:HY(3DC)-NR-500H

2. 采样频率:227Hz

3. 测量范围:MV50mm/MV90mm/MV160mm/MV250mm/MV500mm

4. 位移精度: MV50mm:0.5μm

MV90mm:1μm

MV160mm:1μm

MV250mm:1.5μm

MV500mm:2μm

5. 符合标准:JJG762-2007 0.5级

6. 跟踪速度:5000mm/min

7. 位移分辨率:0.1μm

8. 位移线性度:0.5%

9. 位移量程:MV50mm/MV90mm/MV160mm/MV250mm/MV500mm

10. 试验机控制器:视频引伸计专用多功能控制器

11. 适用场景:中高速加载

12. 工作温度:5-40℃

13. 工作电压:220V

非接触视频引伸计电子万能试验机技术参数:

1.  产品规格:   HY-0580(SB)

2. 精度等级:   0.5级

3. 负荷:   5000N

4. 有效测力范围:0.1/100-100;

5. 试验力分辨率,负荷±500000码;内外不分档,且全程分辨率不变。

6. 位移分辨率:0.0001mm

7.  变形分辨率:0.0001mm

8. 有效试验宽度:380mm

9. 有效试验空间:800mm

10. 试验速度:0.001~500mm/min(任意调)

11  速度精度:示值的±0.5%以内;

12.位移测量精度:示值的±0.5%以内;

13.变形测量精度:示值的±0.5%以内;

14.应力控速率范围: 0.005%~6%FS/S

15.应力控速率精度: 速率<0.05%FS/S时,为设定值的±1%以内;速率≥0.05%FS/S时,为设定值的±0.5%以内;

16.应变控速率范围: 0.002%~6%FS/S

17.应变控速率精度: 速率<0.05%FS/S时,为设定值的±2%以内;速率≥0.05%FS/S时,为设定值的±0.5%以内;

18. 恒力/位移/变形测量范围:0.5%~100FS

19.恒力/位移/变形测量精度:设定值<10%FS时, 为设定值的±1%以内; 设定值≥10%FS时, 为设定值的±0.1%以内;

20.试台升降装置:快/慢两种速度控制,可点动;

21.试台安全装置:电子限位保护

22.试台返回:手动可以高速度返回试验初始位置,自动可在试验结束后自动返回;

23.试验定时间自动停车,试验定变形自动停车,试验定负荷自动停车

24.超载保护:超过大负荷10%时自动保护;

25. 自动诊断功能,定时对测量系统、驱动系统进行过载、过压、过流、超负荷等检查,出现异常情况立即进行保护

26.电源功率: 750W

27.主机重量: 150kg

28. 电源电压:  220V(单相)

29. 主机尺寸:680*400*1420mm
