工作原理

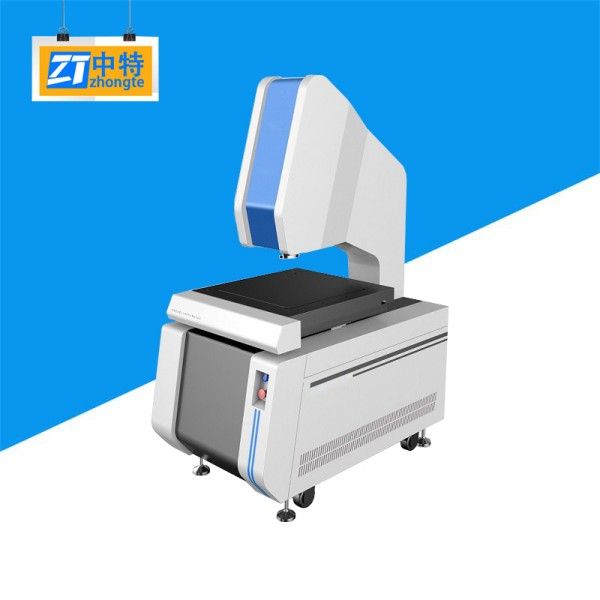

SMU-4040HA采用光学影像投影与CNC数控技术结合的原理。通过高分辨率彩色工业相机捕捉被测工件表面影像，配合5环8区LED智能冷光源系统提供均匀照明，确保图像清晰度。软件系统对影像进行边缘检测与特征提取，结合X/Y/Z三轴HCFA伺服电机驱动的精密运动平台（分辨率0.0005mm），实现亚微米级定位。设备支持自动对焦、倍率切换及光源分区控制，可自动识别点、线、圆、弧等几何元素，并通过算法计算尺寸、位置及形位公差。
应用范围
该设备广泛应用于电子制造（PCB板孔位检测、SMT元件尺寸测量）、机械加工（精密零件形位公差分析）、模具制造（模具型腔轮廓匹配）、汽车零部件（齿轮齿形参数验证）及航空航天（复合材料结构尺寸控制）等领域。其非接触式测量特性尤其适合软质材料或微小元件的检测需求。
技术参数
测量范围：X/Y轴400×400mm，Z轴200mm（可定制300mm）
分辨率：0.0005mm（可选配0.1μm高精度光栅尺）
精度：线性测量精度≤2.5μm+L/200，重复性≤2.5μm
光源系统：5环8区LED表面光+绿色LED轮廓光，255级独立调光
软件功能：支持DXF/CAD图纸导入、自动编程测量、SPC统计分析及Excel/Word报表导出
产品特点
高效智能：全自动CNC控制实现一键测量，批量检测效率提升80%以上；
高精度保障：00级济南青大理石基座与双重闭环伺服系统确保长期稳定性；
多功能集成：可选配探针模块实现2.5D混合测量，兼容逆向工程与曲面分析；
人性化设计：27寸高清显示屏支持多语言切换，图素标注与3D视图功能简化操作流程。
