工作原理

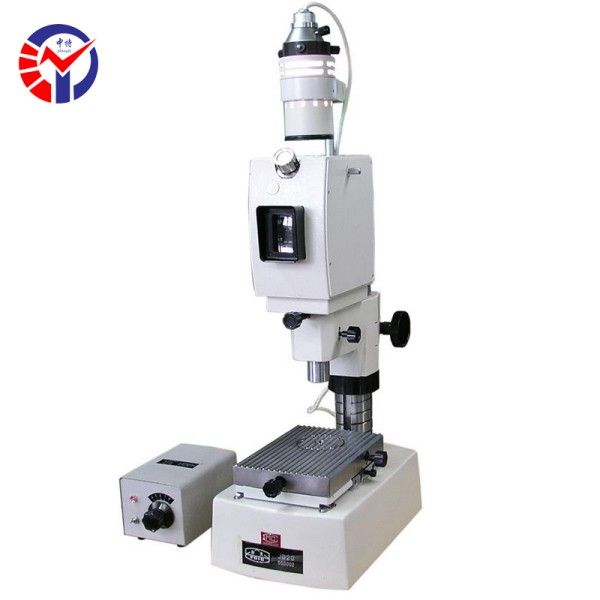

JD20采用正立式投影光学系统，由高亮度LED冷光源发出均匀平行光束，经消色差物镜聚焦后垂直投射至工件表面。工件反射光线通过半透半反镜导入高分辨率CMOS传感器，实时捕捉轮廓图像并传输至内置智能分析软件。软件运用亚像素边缘检测算法与几何拟合技术，自动识别圆、直线、角度等特征，并计算直径、圆度、平行度等参数，测量结果以数字形式显示于7英寸高清显示屏，同时支持传统投影屏目视读数，兼顾数字化与经典操作需求。
应用范围
该设备覆盖多行业精密检测场景：机械制造领域可完成轴类零件直径、齿轮模数、螺纹中径的微米级测量；电子元件行业适用于连接器引脚间距、PCB板孔径、芯片封装厚度的亚微米级检测；精密模具领域支持型腔轮廓逆向分析与冲头尺寸比对；航空航天领域则能测量叶片型面轮廓与涡轮盘槽宽等复杂结构。此外，设备支持与三坐标测量机数据互通，可辅助复杂曲面工件的全尺寸检测与工艺优化。
技术参数
JD20测量范围0-200mm，分辨率0.0001mm，重复性≤0.0002mm，最大允许误差±(0.3+L/600)μm（L为测量长度）。设备配备5×、10×、20×三档可更换物镜，投影屏放大倍率10×-100×连续可调，支持表面粗糙度Ra值0.005-6.3μm检测。CMOS传感器帧率120fps，数据输出格式兼容Excel/PDF，存储容量128GB固态硬盘，支持USB2.0与Wi-Fi 4传输。
产品特点
高精度与高稳定性：采用花岗岩立柱与精密滚珠导轨，结合恒温控制系统，有效消除环境振动与热变形影响，确保8小时连续测量精度波动＜0.02μm；
双模式读数系统：集成数字显示与传统投影屏目视读数，兼顾高效自动化检测与经典操作习惯，适配不同用户需求；
多功能扩展能力：可选配激光测头与探针模块，实现接触式与非接触式测量模式自由切换，适配金属、陶瓷、塑料等多样材质工件；
便捷数据管理：支持测量数据一键导出至U盘或企业内网，与MES系统无缝对接，助力实现生产现场的快速质量反馈与工艺调整。
