工作原理

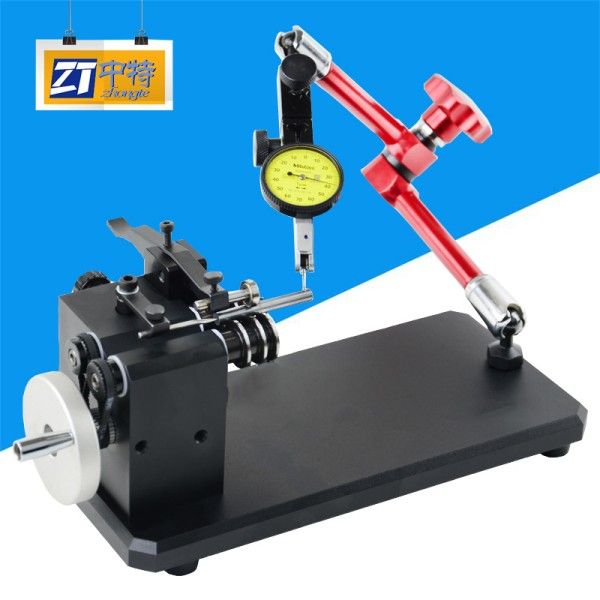

ACE系列采用“双V型滚轮支撑+杠杆千分表”的经典机械接触式结构。检测时，被测轴类零件置于双V型滚轮之间，通过旋转手轮带动工件匀速转动，杠杆千分表测头接触工件表面，实时采集径向跳动数据。主轴每旋转180°记录一次读数，两次读数差值的一半即为同心度误差（如测得0.004mm跳动对应实际0.002mm偏心量）。设备基座采用00级泰山青花岗岩，搭配空气弹簧隔振系统，有效抵御环境振动干扰，确保测量稳定性。
应用范围
ACE系列可满足多行业精密检测需求：在汽车制造领域，支持变速箱齿轮轴、曲轴、凸轮轴的同心度验证，确保传动系统平稳运行；航空航天行业可检测涡轮叶片轴颈、飞机起落架轴承的同轴度，保障飞行安全；能源装备领域适用于风电齿轮箱输入轴、核电阀门密封轴的形位公差分析；精密机械加工中则能高效完成电机转子、液压泵轴的偏摆量检测，助力企业提升产品良率。
技术参数
ACE-1/2/4系列测量范围覆盖直径Φ1.5-50mm、长度0-800mm的轴类零件，精度达0.0005mm，重复性≤0.0002mm。设备标配日本三丰杠杆千分表（分辨率0.0001mm），ACE-2/4型号支持双表同步检测，可同时测量内外圆同心度，检测效率提升50%。双V型滚轮采用超硬合金PKD材质，耐磨性提升300%，使用寿命超5万次。
产品特点
高刚性结构设计：花岗岩基座与航空铝合金立柱组合，搭配精密交叉滚子导轨，确保长期使用不变形。
模块化扩展功能：可选配激光对中系统、数字测微仪及自动旋转载物台，实现非接触式测量与多角度检测。
人性化操作：配备360°旋转表座、LED照明系统及微调手轮，便于复杂工件快速定位，单件检测周期缩短至2分钟内。
智能数据分析：内置SPC统计模块，可生成X-R控制图、CPK值报告，支持DXF图纸比对与公差带分析，助力质量管控数字化升级。
