工作原理

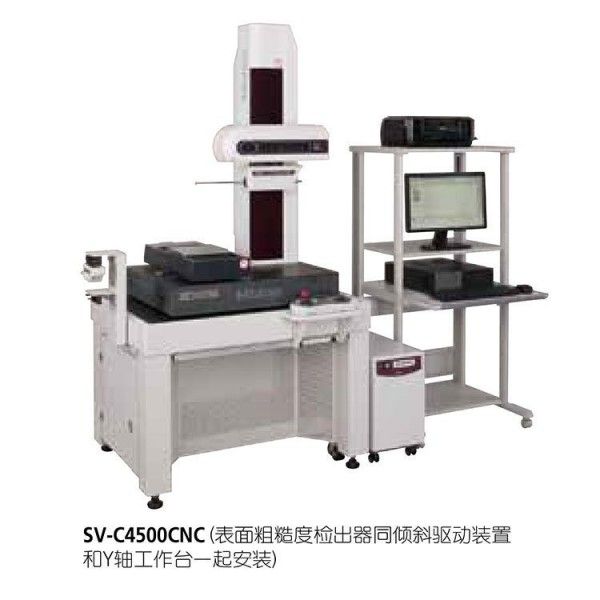

SV-C4500CNC采用CNC伺服驱动系统，通过反射型线性编码器控制X轴（200mm测量范围，分辨率0.05μm）与Z1轴（60mm测量范围，分辨率0.02μm）的精密联动。设备配备高精度弧形光栅尺与主动式检出器，可实时读取测针弧形轨迹，减少动态测力变化对测量结果的影响。其接触式测量模块支持测力自动调整功能，可在X轴倾斜时维持恒定测力，确保复杂曲面测量的准确性；非接触式测量模块（HYBRID型可选）则通过激光或光学传感器实现无损检测，满足脆性材料或微小结构的测量需求。
应用范围
该设备广泛应用于多场景高精度检测：在汽车制造领域，可测量发动机缸体平面度、变速器壳体油道孔粗糙度及制动盘厚度差；航空航天行业支持涡轮叶片型面误差、机匣装配孔位置度及复合材料蜂窝结构轮廓分析；电子行业适用于PCB板焊盘粗糙度、SMT元件共面度及连接器插针尺寸验证；精密模具领域则可检测注塑模、压铸模的型芯尺寸与分型面间隙。
技术参数
SV-C4500CNC测量精度达±(0.8+4L/200)μm（L为测量长度），重复精度0.002mm，支持轮廓测量范围200mm×60mm，表面粗糙度测量范围800μm/80μm/8μm（分辨率0.01μm/0.001μm/0.0001μm）。设备标配Y轴工作台（500mm行程），可选配α轴电动倾斜模块，实现多角度连续测量。其防撞安全装置可自动检测工件碰撞风险并停机保护，确保操作安全性。
产品特点
SV-C4500CNC采用“一机两用”设计，通过更换检出器或启用同步测量模式，可单次完成粗糙度与轮廓数据的采集，节省50%以上检测时间。设备搭载FORMTRACEPAK分析软件，支持ISO、JIS、ANSI等国际标准解析，可生成多部位测量报告与轮廓对比图。其PLC双向通信功能允许外接自动化产线，实现测量程序自动调用与数据实时传输。此外，设备主体采用花岗岩基座与磁性测臂设计，兼顾稳定性与易用性，成为智能制造场景下的高性价比解决方案。
