工作原理

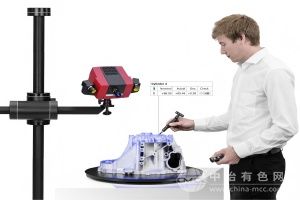

Compact Scan基于蓝光结构光投影与立体视觉技术：
编码蓝光投影：系统通过DLP投影仪投射动态编码条纹至被测物体表面，利用相位偏移算法计算表面各点的三维坐标，单次扫描精度达0.01mm。
双目立体匹配：两组高分辨率工业相机（分辨率500万像素）同步捕捉变形条纹图像，通过GOM核心算法进行特征点匹配与三角计算，生成密集点云数据（点间距0.05mm~0.2mm可调）。
多视角拼接：支持手动或自动转台旋转工件，系统通过特征点重叠区域自动拼接多幅扫描数据，构建完整三维模型，拼接误差≤0.005mm。
环境光抑制：采用窄带蓝光滤波技术，有效过滤环境光干扰，确保在车间照明条件下（≥200lux）仍可获取高信噪比图像。
应用范围
产品研发：快速获取原型件三维数据，支持CAE仿真分析前的几何模型重构，缩短新产品开发周期30%以上。
质量检测：测量注塑件缩痕深度、压铸件毛刺高度及钣金件回弹量，对比CAD设计模型生成偏差色谱图，标识超差区域（如孔位偏移≥0.05mm）。
逆向工程：扫描文物、艺术品及手工模型表面，生成STEP/IGES格式数字化模型，直接用于3D打印或CNC加工。
模具修复：检测模具型芯磨损量、分型面飞边厚度，指导电火花加工（EDM）或激光熔覆修复工艺参数设定。
装配验证：分析零部件间配合间隙（如轴承与轴套间隙）、阶差面平整度，确保装配符合设计公差要求。
技术参数
测量范围：单幅扫描100mm×70mm~400mm×300mm（依镜头配置）
点间距：0.05mm~0.2mm（软件可调）
扫描速度：单幅≤1.5秒（含数据处理）
精度：符合VDI/VDE 2634 Part 3标准，体积精度≤0.01mm+0.015mm/m
光源类型：蓝色LED结构光（波长470nm）
相机分辨率：2×500万像素（CMOS传感器）
数据接口：Gigabit Ethernet（支持热插拔）
软件功能：内置GD&T形位公差分析、孔群位置度检测及3D比较报告生成
产品特点
极致便携性：主机重量仅2.8kg，集成投影仪与相机模块，可单手携带至生产线或现场检测，适配三脚架、机器人或手动操作模式。
“即插即用”操作：无需复杂标定，开机后5分钟内完成系统自检与工件定位，新手操作员30分钟即可掌握基础扫描流程。
高动态范围成像：支持扫描高反光（如镀铬件）或深色（如橡胶）表面，通过多曝光融合技术获取均匀点云，减少补喷显像剂步骤。
智能降噪算法：自动过滤工件振动、环境光波动等干扰，确保点云数据平滑度，减少后期处理时间60%以上。
GOM生态兼容：数据可直接导入PolyWorks、Geomagic等主流检测软件，支持与ATOS ScanBox、TRITOP等GOM设备数据互认，构建企业级数字化测量网络。
