工作原理

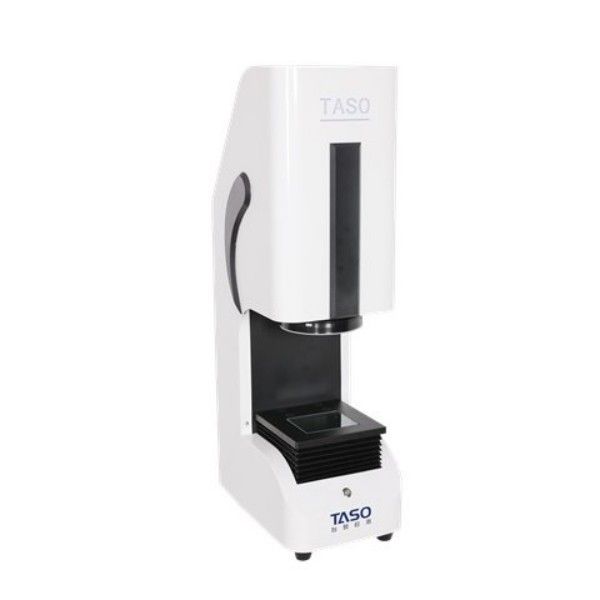

VE-60C采用定制化大视野远心光学镜头，搭配高分辨率工业相机，单次成像覆盖60mm×60mm测量区域。设备通过LED平行背光照明，使工件轮廓形成高对比度剪影，软件基于亚像素边缘检测算法，自动识别并计算图像中所有几何特征（如圆、孔、槽、间距等）的尺寸与位置，无需逐个工件定位或调焦，实现“所见即所测”的闪测效果。
应用范围
该设备适用于微小零部件的批量二维尺寸检测，典型应用场景包括：电子元器件（如SMT贴片、IC引脚、连接器端子）的线宽、间距、共面度验证；半导体封装（如QFN、BGA）的焊球直径、pitch精度分析；精密五金（如螺丝、弹簧）的螺纹参数、外径测量；以及医疗器械（如针管、支架）的微小结构尺寸控制，满足研发打样、来料检验、产线全检等全流程需求。
产品技术参数
测量范围：60mm×60mm（可定制扩展）；分辨率：0.001mm；重复性：±1.5μm；最大检测速度：0.5秒/件（多工件同步）；影像系统：500万像素工业相机，0.1X大视野远心镜头；光源：高亮度LED平行背光（亮度可调）；软件功能：一键测量、批量检测、SPC统计、CAD图纸比对、影像拼接；工作距离：100mm；电源：AC220V±10%，50Hz；外形尺寸：400×350×600mm；重量：约35kg。
产品特点
超高速检测：单次成像完成多工件测量，效率较传统影像仪提升10倍以上；
大视野精准成像：远心镜头消除透视畸变，确保边缘检测精度；
智能操作便捷：一键自动测量与报告生成，无需专业培训即可上手；
兼容性强：支持DXF/CAD图纸导入与公差设定，自动判定OK/NG；
紧凑灵活设计：小型化机身与轻量化结构，适配产线、实验室多场景部署。
