工作原理

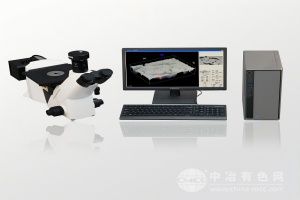

设备通过倒置式物镜（样品台在下，物镜在上）聚焦光源至样品表面，反射光经无限远光学系统传输至高清摄像头，生成微观组织图像。软件通过图像处理算法增强对比度与分辨率，可观察晶粒尺寸、夹杂物分布及相变结构等特征。MDS400采用长工作距离物镜，适配较大或不规则样品，减少制备难度。
应用范围
该设备广泛应用于冶金行业钢材的微观组织分析（如铁素体、珠光体）、机械制造领域铸件与锻件的缺陷检测（如裂纹、气孔）、材料研发中合金相图的绘制（如铝铜合金时效处理），以及质量检测中焊接接头的金相验证（如不锈钢焊缝）。典型应用包括汽车零部件的疲劳裂纹观察、航空航天部件的高温合金组织控制，以及电子行业芯片封装材料的界面分析，覆盖从原材料到成品的全流程质量控制需求。
产品技术参数
观察方式：倒置式明场/暗场/偏光观察
物镜：5×、10×、20×、50×（长工作距离，无限远校正）
目镜：10×（视场φ22mm）
分辨率：0.2μm（50×物镜）
光源：LED环形光源（亮度可调，寿命≥50000小时）
样品尺寸：最大直径φ50mm，厚度≤30mm（支持非规则形状）
软件功能：内置图像采集、标注测量、三维重构及符合GB/T 13298标准的报告生成工具，支持DXF/JPEG文件导出与多设备联动（如光谱仪）。
产品特点
倒置结构与大样品适配：样品台在下、物镜在上的设计，适配较大或厚重样品（如铸件、齿轮），减少切割与镶嵌工序，提升检测效率。
高清成像与多模式观察：采用无限远光学系统与高清摄像头，分辨率达0.2μm；支持明场、暗场、偏光多种观察模式，满足晶界、夹杂物等不同特征分析需求。
智能化操作与稳定性：软件集成自动对焦、图像拼接及缺陷标注功能，确保长期运行稳定性；触控式界面支持一键式操作，降低使用门槛。
模块化与扩展性：支持更换物镜（适配不同放大需求）及扩展观察模式（如荧光、干涉），适应从常规金相到特殊材料（如陶瓷、复合材料）的多样化分析需求。
耐用性与低维护：光学系统采用密封防尘设计，LED光源寿命长；样品台配备精密位移装置，操作顺畅，维护成本低。
无锡杰博MDS400倒置金相显微镜凭借其卓越的倒置结构设计、高清成像能力及智能化操作，为金属与材料微观分析提供了高效、可靠的解决方案，助力用户在冶金、机械制造及材料研发领域实现精准控制与工艺优化。
