工作原理

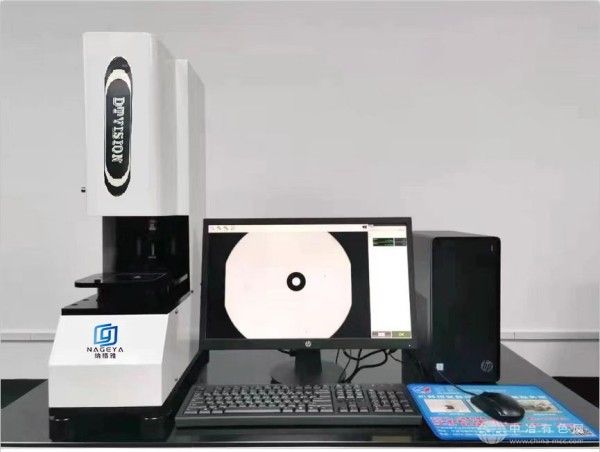

QF100A采用大视野双远心精密光学镜头，将样品影像缩小后传递至2000万像素CMOS工业相机进行数字化处理。通过后台智能绘图测量软件，系统自动抓取产品轮廓并与相机像素标尺比对，快速计算尺寸参数及公差。其核心优势在于无需定位工装，样品可随意摆放，一键即可完成多尺寸同步测量，单次检测时间缩短至1秒内，效率较传统二次元测量仪提升数十倍。
应用范围
覆盖高精度尺寸检测全场景：
电子制造：检测PCB板孔径、焊盘间距及SMT元件尺寸；
精密机械：测量齿轮模数、螺纹螺距及轴承滚道直径；
汽车零部件：验证发动机活塞环间隙、连杆孔径及密封件尺寸；
航空航天：分析涡轮叶片型面偏差、复合材料蜂窝结构及紧固件孔位精度。
技术参数
设备尺寸730×370×200mm，重量28kg，配备220V交流电源。其光学系统支持0.088倍放大倍率，视野范围达φ100×80mm，分辨率0.0001mm。2000万像素CMOS相机与低畸变镜头组合，可捕捉微米级缺陷。软件支持CAD图纸导入比对，兼容DXF/IGES格式，数据输出格式涵盖Excel/CSV/TXT，便于与MES系统对接。
产品特点
极速测量：单次检测100个样品，每个样品300个尺寸，测量时间不随样品数量增加；
智能操作：中文界面支持菜单式编程，新手30分钟即可掌握，减少对专业技师依赖；
高兼容性：适配金属、塑料、陶瓷等多材质检测，支持透射/反射双模式照明；
稳定可靠：全大理石基座搭配空气轴承导轨，重复定位精度≤0.5μm，满足24小时连续生产需求。
