工作原理

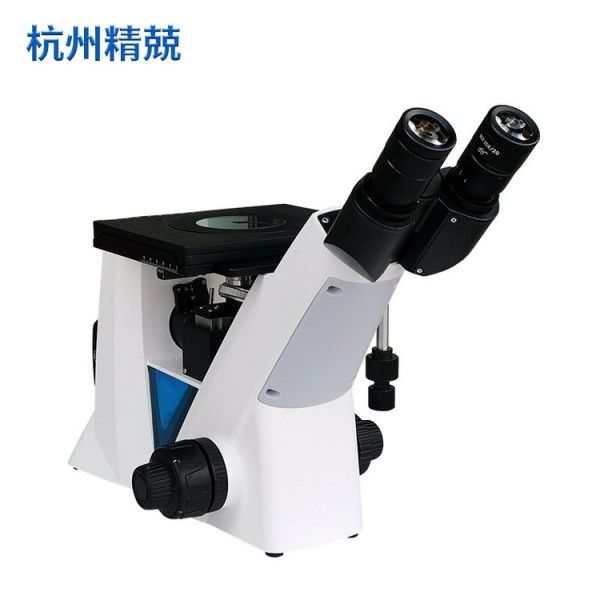

4XC PLUS采用无限远光学系统设计，通过物镜与目镜的组合放大，将金属试样表面的反射光线转化为清晰图像。其核心光学组件包括平场消色差物镜与大视野目镜，配合科勒照明系统，确保视场均匀明亮。设备支持明场、偏光、微分干涉等多种观察模式：明场模式下通过垂直照明呈现组织真实形貌；偏光模式利用双偏振片鉴别各向异性材料；微分干涉模式通过棱镜增强表面微小高度差，实现浮雕感成像。
应用范围
该设备广泛应用于金属材料研发与质量控制领域，包括铸件缺陷分析、热处理工艺验证、焊接接头质量检测等场景。典型应用案例涵盖球墨铸铁石墨球化率评级、钢中非金属夹杂物分类、铝合金晶粒度测量等，支持钢铁、有色金属、复合材料等全品类金属检测需求。
技术参数
目镜：WF10X（Φ18mm）大视野目镜，视场数22mm
物镜：长距平场消色差物镜（10X/0.25、20X/0.40、40X/0.60、100X/1.25油镜）
调焦系统：粗微动同轴调焦，微动格值2μm，带限位锁紧装置
载物台：双层机械移动式（180×150mm），移动范围15×15mm
照明：6V/20W卤素灯，亮度可调，支持柯勒照明
扩展接口：C-Mount摄像接口，兼容130万-500万像素工业相机
产品特点
高精度成像：无限远光学系统与平场物镜组合，消除像差，确保边缘区域成像清晰度与中心一致。
多功能扩展：支持选配偏光装置、微分干涉组件及金相分析软件，可实现晶粒度评级、非金属夹杂物分类等自动化分析。
人性化设计：30°倾斜三目观察筒符合人体工学，降低长时间操作疲劳；低手位调焦机构提升操作稳定性。
智能分析系统：配套JX2018金相分析软件，内置600个标准图谱模块，支持数据导出、报表生成及自定义材料库扩展。
