工作原理

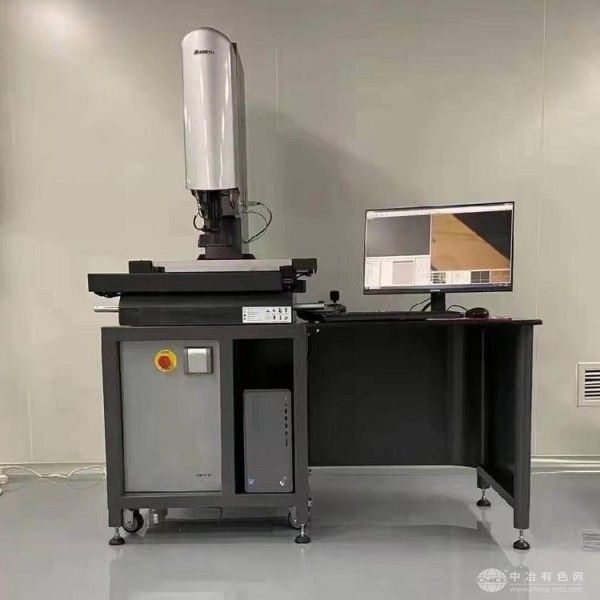

ATM-3020VT通过130万像素工业级高清相机捕捉被测工件影像，结合0.7-4.5倍自动变倍远心镜头实现高精度成像。其核心在于将光学图像转换为数字信号后，由美国RationalVue测量软件进行边缘检测、特征拟合及坐标计算。设备配备0.01μm绝对式光栅尺与闭环伺服电机，通过三轴联动（X/Y/Z行程300×200×200mm）实现微米级定位，同时采用5环8区LED冷光源与256级亮度调节技术，确保不同材质工件的清晰成像。
应用范围
该设备广泛应用于电子、汽车、航空航天及精密机械行业：可检测PCB板孔径、连接器引脚间距等微小尺寸；测量冲压件轮廓度、齿轮齿形误差等复杂形位；适用于薄壁件、曲面件及异形工件的无损检测。其30kg承重能力与200mm工件限高设计，满足中小型工件的全尺寸检测需求。
技术参数
测量精度：XY轴精度≤(2.0+L/200)μm（L为测量长度），Z轴精度≤3.0μm
重复精度：≤2μm
光学系统：30-145倍光学放大，支持同轴光与表面光独立控制
机械结构：00级花岗岩基座与立柱，三轴研磨级滚珠丝杆导轨
软件功能：支持DXF图纸导入比对、SPC统计分析、三维逆向工程
产品特点
全闭环控制：采用闭环伺服电机与绝对式光栅尺，消除机械间隙误差
智能光源系统：5环8区LED光源可分段调节亮度，适应反光、透明等特殊材质
多功能测量：集成影像测量与2.5D探针功能，支持高度、平面度及空间坐标测量
高效自动化：支持批量编程测量，单件检测时间较手动设备缩短80%
环境适应性：内置温度补偿模块，可在18-22℃环境下保持长期稳定性
