不锈钢单管式中心传动刮泥机
特点：
1.池底刮泥，驱动装置采用减速驱动机构传动，结构紧凑，机械效率高;
2.斜交型刮泥板，连续性好、集泥的效率高;不锈钢刮泥板底下再安装刮泥橡胶板，保证刮泥*干净，不会有浮泥现象发生。
3.池底坡比1：10，刮泥时污泥阻力可忽略不计。
4.主梁选用方钢制作，结构强度大，采用热镀锌后喷面漆工艺，防腐性能强。主梁也可以直接使用混凝土浇筑，投资更节省。
5.操作简单，可实现远程控制。
不锈钢单管式中心传动刮泥机工作原理：
该机设有横跨池子的固定平台，工作时其整机载荷都作用在工作桥中心;污水经池中心稳流桶均流到四周。随着过流面积增大而流速降低，污水中的沉淀物沉淀于池底，刮泥机将沉淀的污泥刮集到中心集泥坑中，利用水压将其从污泥管中排出。该机结构简单，传动平稳，动力消耗低，效果好，是一种理想的排泥设备。
概述：
中心传动刮泥机广泛应用于给水工程中的沉淀池排泥，整机载荷都作用在工作桥中心。污水经中心稳流桶布水后流向周边溢水槽，随着流速的降低，污水中的悬浮物被分离而沉降于池底，由刮板将沉淀的污泥刮集到中心集泥槽中，靠净水压力将其从污泥管排出。本中心传动刮泥机可广泛应用于城市、化工、轻纺、冶金等行业的污水处理工程中。其结构合理、效率高、操作维修方便，是一种较理想的污水处理工程配套设施。
从结构上看，中心传动刮泥机主要由驱动装置、主轴、栏杆、钢梁、竖向栅条、支撑、刮泥板、溢流堰板、拉杆、小刮刀、水下轴承、稳流筒、电控箱等部件组组成。设有横跨池子的固定平台，工作时其整机载荷都作用在工作桥中心;污水经池中心稳流筒均流到四周。
随着过流面积增大而流速降低，污水中的沉淀物沉淀于池底，中心传动刮泥机将沉淀的污泥刮集到中心集泥坑中，利用水压将其从污泥管中排出。该机结构简单，传动平稳，动力消耗低，刮泥效果好，是一种理想的排泥设备。
为了避免中心配水时的径向流速过高造成短路而影响沉淀的效果，一般在中心进水配水管外设置导流筒改变出水流向，导流筒的水平截面积为水池横截面的3%。还在中心进水柱管的出水口外周加置扩散筒，使出水在导流筒内先形成水平切向流，然后再变成缓慢下降的旋流。
中心传动刮泥机的扩散筒为中心柱管的同心套筒，扩散筒的环面积略大于中心柱管的断面积，筒体高度比中心柱管的矩形出水口长度长出100mm左右，筒体下端为封板，封板的位置略低于中心柱管的出水口 ，然后在扩散筒体上相应开设8个纵向长槽口，沿槽口设置导流板，使原水从扩散筒流出后，沿切线方向旋转，以此改善沉淀效果。

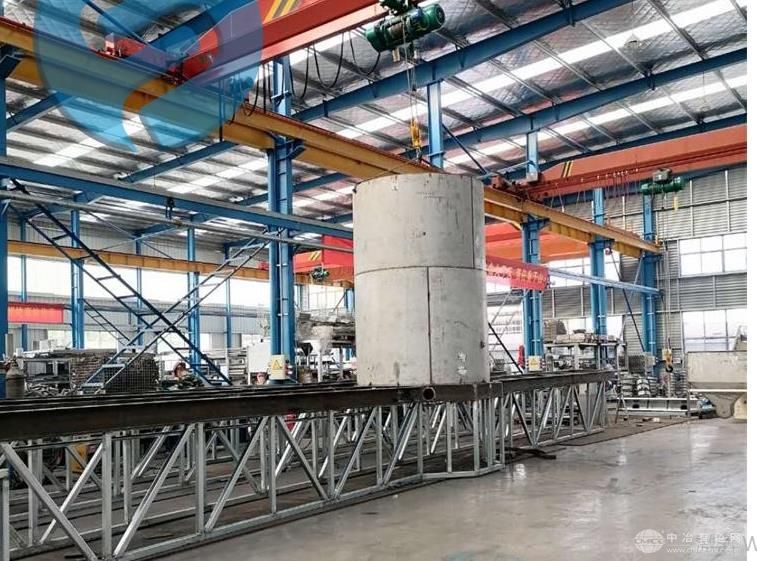

垂架式中心传动刮泥机刮臂的形式有悬臂三棱柱桁架结构和悬臂变截面矩形，三角形截面的桁架结构用于小直径的垂架式中心传动刮泥机;变截面矩形结构，用于大直径垂架式中心传动刮泥机。
为了便于刮板的排列、安装和受力平衡，通常多以对称形式布置两个刮臂，同时，刮臂的底弦应与池底坡面平行。刮臂承受刮泥阻力和刮臂、刮板等自重的作用。对悬臂式的刮臂桁架来说，既承受水平方向由刮泥阻力所产生的力矩，有承受竖直方向由刮臂自重所引起的弯矩。
ZCGN型中心传动垂架式刮泥机多用于污水处理厂圆形沉淀池，将沉降在池底的污泥刮集至集泥坑并将池面的浮渣撇向集渣斗，以便进一步处理
