工作原理

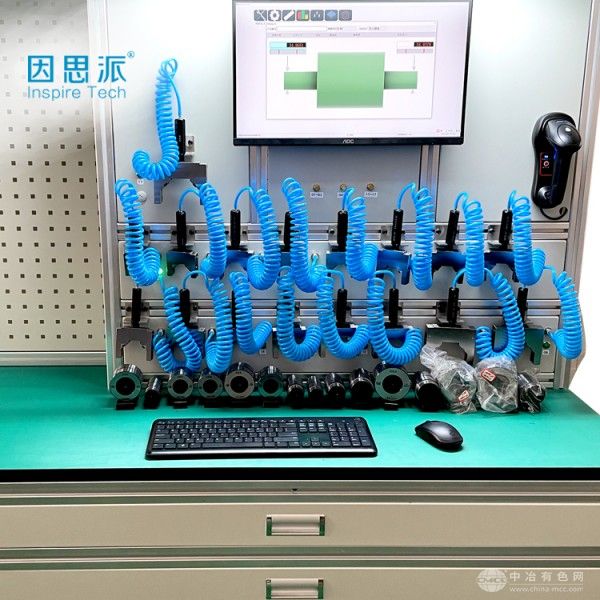

系统以工业机器人或高精度直线运动平台为核心，搭载多自由度测量末端执行器，根据预设程序自动切换激光位移传感器、高清工业相机、接触式三坐标测头及气动测头。激光传感器实现非接触式轮廓扫描，机器视觉模块完成特征定位与缺陷识别，接触式测头进行关键尺寸的高精度触测，气动测头则针对微小孔径或复杂内腔进行快速测量。所有数据通过千兆以太网实时传输至工控机，由自主研发的SPC分析软件进行三维建模、误差补偿与公差带比对，最终生成包含CPK、PPK值的可视化检测报告，并支持与MES/ERP系统无缝对接。
应用范围
覆盖汽车制造（发动机缸体孔径、变速器齿轮齿形、车身焊缝平面度）、航空航天（涡轮叶片型面精度、航空结构件装配间隙）、精密机械（模具型腔尺寸、液压阀体配流盘同轴度）、电子半导体（晶圆表面平整度、PCB板孔位精度）及医疗器械（人工关节表面粗糙度、植入物螺纹中径）等领域。支持柔性化生产模式，可快速适配不同规格工件的检测需求，适用于CNC加工中心、压铸机、装配线等上下游设备的在线集成与离线抽检。
技术参数
测量范围：X/Y/Z轴行程1500×1000×800mm，重复定位精度±0.003mm；激光传感器测量精度±0.5μm，机器视觉系统分辨率1200万像素，接触式测头量程±10mm；支持8通道同步数据采集，采样频率20kHz；系统兼容STEP/IGES/DXF模型导入，具备G代码编程能力；工作温度0-50℃，湿度≤90%RH，供电AC380V±10%，总功耗5kW；设备占地面积3㎡，防护等级IP67，适配防尘防油车间环境。
产品特点
模块化设计支持快速重构检测单元，降低产线改造成本；智能防碰撞算法实时监测机械臂受力，避免设备损伤；一键式自动标定功能消除传感器漂移误差，确保长期测量稳定性；内置SPC统计分析模块可生成控制图与质量追溯报告，支持大数据存储与云端同步；支持5G/WiFi6无线通信与远程诊断，实现设备状态实时监控与软件OTA升级。系统通过ISO 10360-2/5认证，提供定制化夹具设计与多语言操作界面，助力企业构建数字化质量管控体系。
